Differenza tra i tre tipi di valvole di 5/3Elettrovalvole
Al momento dell'ordine 5/3elettrovalvole, oltre al comando elettrico singolo e doppio, ci sono tre configurazioni: C (doppio solenoide 5/3 vie centro chiuso), E (doppio solenoide 5/3 vie centro in scarico), e P (doppio solenoide 5/3 vie a pressione centro).
| 5/3 vieelettrovalvolasimbolo | Codice di ordinazione |
|
|
 |

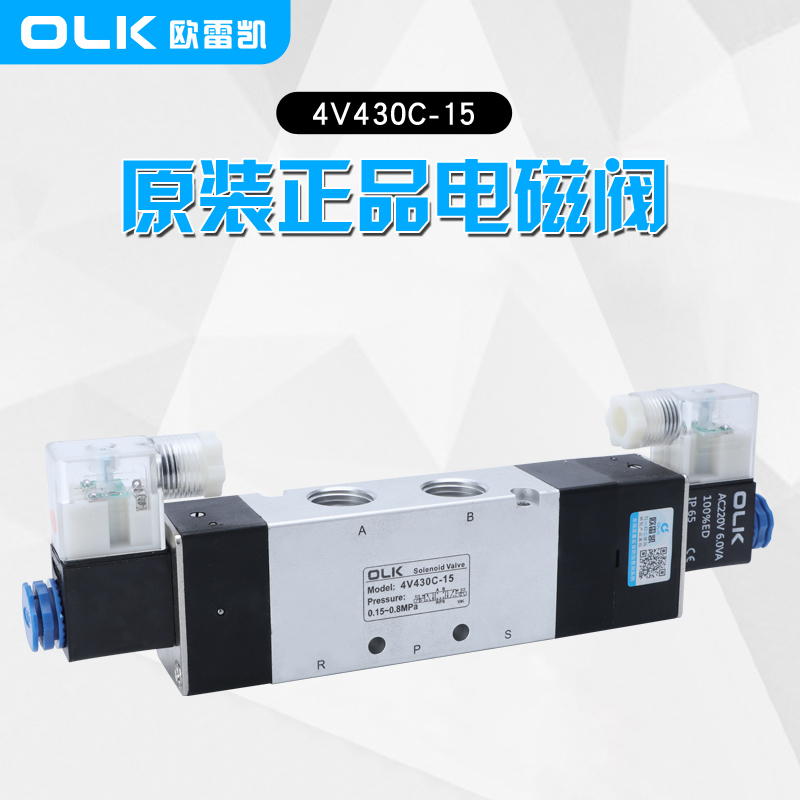

4V130C-M5/06 4V230C-06/08 4V330C-08/10 4V430C-15 |
Doppio solenoide 5/3 vie centro chiuso |
Valvola 5/3 in posizione normalmente chiusa. |
 |
4V130E-M5/06 4V230E-06/08 4V330E-08/10 4V430E-15 |
Centro di scarico a doppio solenoide a 5/3 vie |
Valvola 5/3 in posizione normalmente aperta. |
 |
4V130P-M5/06 4V230P-06/08 4V330P-08/10 4V430P-15 |
Doppio solenoide, centro in pressione a 5/3 vie |
Valvola 5/3 in posizione di scarico. |
Pressione alla porta P (pressione di alimentazione):
Si riferisce alla pressione sulla porta di ingresso dell'elettrovalvola (solitamente etichettata come P). Questa pressione è la forza motrice per controllare il flusso del fluido quando la valvola si apre o si chiude.
Nella configurazione con centri in pressione, la pressione sulla porta di ingresso (P) è maggiore rispetto ad altre porte (come A o B) e il sistema di controllo dirige questa pressione al canale appropriato.
Scarico a posizione centrale:
Questo descrive lo stato delelettrovalvolaquando è in posizione centrale. Per le elettrovalvole a tre posizioni, quando la bobina è nella posizione centrale, tutte le porte (come P, A e B) possono essere interconnesse oppure porte specifiche potrebbero formare un percorso di perdita.
In una tipica configurazione di scarico in posizione intermedia, la pressione dalle porte A o B può ritornare alla porta di scarico (solitamente etichettata come R o T), rilasciando la pressione. Questo design viene utilizzato in alcune applicazioni per prevenire un eccessivo accumulo di pressione nel sistema quando non è presente alcun segnale di controllo.
Centro Chiuso:
Nella configurazione a centro chiuso, tutte le porte dell'elettrovalvola sono sigillate quando si trova in posizione centrale, il che significa che nessun fluido può fluire attraverso le porte.
Questo design viene generalmente utilizzato in situazioni in cui è necessario mantenere la pressione o impedire il flusso di fluido indesiderato quando il sistema è in posizione centrale.
Riepilogo:
Centro di pressione: si riferisce alla pressione applicata aldell'elettrovalvolaingresso.
Centro di scarico: descrive uno stato in cui il fluido può essere scaricato da una o più porte nella posizione centrale.
Centro chiuso: descrive uno stato in cui tutte le porte sono sigillate, impedendo il flusso del fluido nella posizione centrale.
Vantaggi di un'elettrovalvola 5/3 rispetto a un'elettrovalvola 5/2:
Opzioni multiple di posizione centrale:
Un'elettrovalvola 5/3 ha tre posizioni di lavoro, con la posizione centrale configurabile in diversi stati (come pressione, scarico o chiusa).
Questa flessibilità consente di mantenere la pressione, scaricare la pressione o sigillare completamente il sistema quando la valvola è disattivata o in una situazione di emergenza, offrendo più opzioni di controllo per varie applicazioni.
Sicurezza e controllo migliorati:
L'elettrovalvola 5/3 può scegliere di mantenere la pressione o la pressione di scarico in posizione centrale, fornendo protezione contro azioni involontarie in applicazioni critiche per la sicurezza. Ad esempio, in caso di interruzione di corrente o perdita del segnale di controllo, la selezione di una posizione centrale adeguata può proteggere l'apparecchiatura e il personale.
Un'elettrovalvola 5/2, quando perde il segnale, può solo ritornare nella sua posizione originale e non può offrire una protezione simile.
Prevenzione dell'impatto del cilindro:
La posizione centrale di un'elettrovalvola 5/3 può essere utilizzata per mitigare l'impatto sul cilindro quando si cambia direzione. Ad esempio, la selezione di una posizione centrale di tipo scarico può consentire un rilascio parziale della pressione quando si cambia direzione, evitando l'impatto dovuto a arresti o avviamenti improvvisi, prolungando così la durata dell'apparecchiatura.
Un 5/2elettrovalvolanon ha questa funzionalità, poiché può passare solo rapidamente da una direzione all'altra, il che in alcuni casi può causare urti e usura dell'attrezzatura.
Conclusione:
L'elettrovalvola 5/3 offre vantaggi significativi in termini di flessibilità, sicurezza, mitigazione degli impatti e controllo complesso rispetto all'elettrovalvola 5/2. Ciò lo rende estremamente prezioso nelle applicazioni che richiedono più modalità operative, maggiore sicurezza e impatto ridotto sulle apparecchiature. Nel frattempo, l'elettrovalvola 5/2, con la sua struttura più semplice e il costo inferiore, viene solitamente utilizzata nei sistemi in cui non è richiesto un controllo complesso.
-
