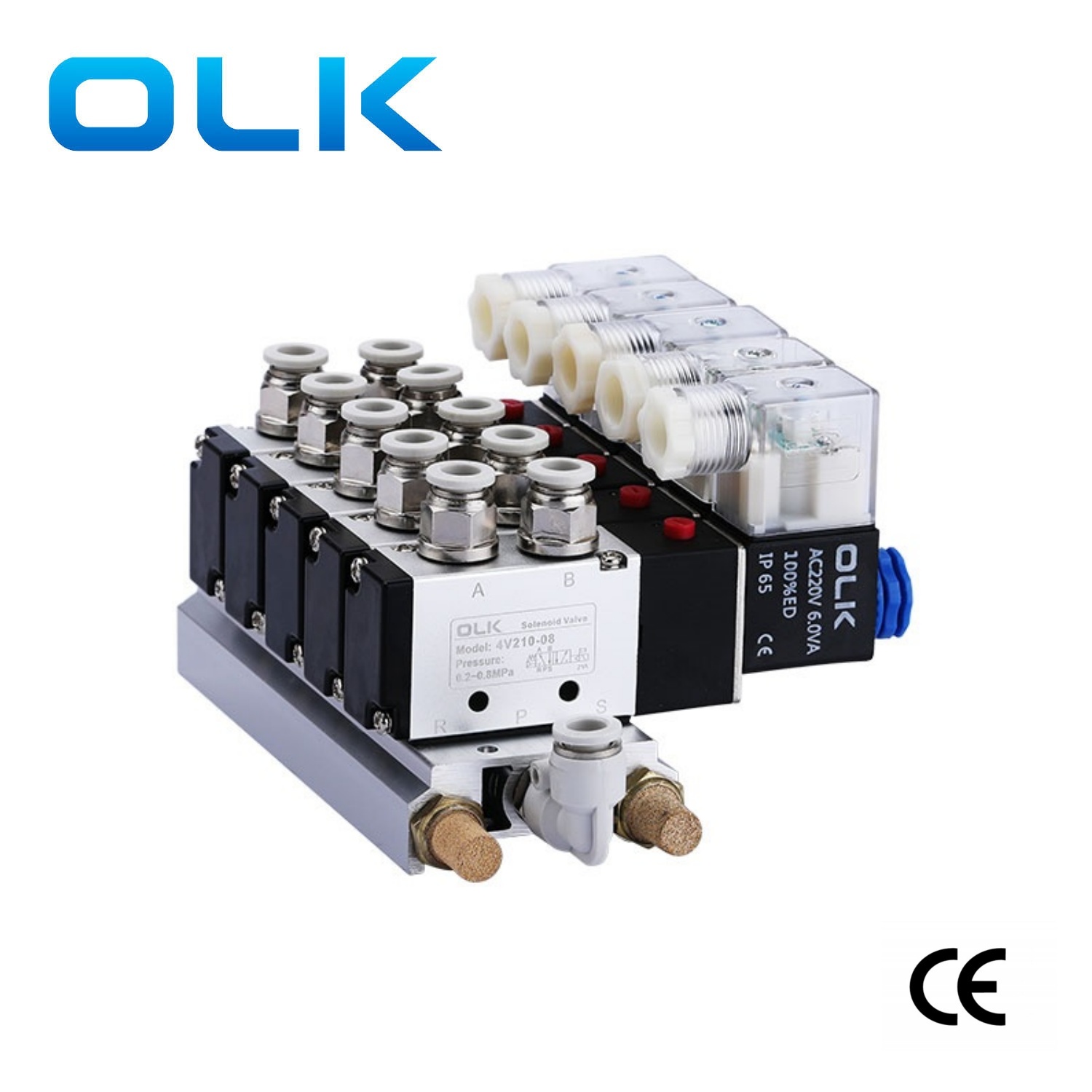

La valvola del solenoide a 5 vie della serie 4V è una valvola direzionale del fluido adatto per l'aria come mezzo di lavoro.
Il corpo della valvola a solenoide della serie 4V a 5 vie è realizzato in lega di alluminio e incorpora materiali di alta qualità come teste pilota a prova di polvere di grado A, componenti di sigillatura Mitsubishi e olio lubrificante non congelante. Può mantenere la sua funzionalità in ambienti di lavoro duri. Questa valvola ha subito rigorosi test di conformità EMC e LVD e ottenuto la certificazione CE, soddisfacendo i più alti standard di sicurezza e qualità.
Il prodotto accetta colori di aspetto personalizzati, consentendo agli utenti di identificare rapidamente il prodotto in ambienti di sistema integrati complessi.
Le interfacce standard per le valvole del solenoid della serie 4V sono M5, G1/8, G1/4, G3/8, G1/2, disponibili in set integrati per una facile installazione. Esistono più opzioni per le tensioni operative, a seconda dello scenario specifico dell'applicazione, per scegliere la potenza di tensione appropriata.
Le valvole del solenoid della serie4V Ouleikai (OLK) sono ampiamente utilizzate in vari scenari industriali come l'automazione dell'imballaggio, macchinari medici, attrezzature tessili, fornendo soluzioni affidabili per la linea di produzione.
SIMBOLO:
| 4v | 2 | 10 | 08 | AC110V | Ex-p |
| MODELLO | CODICE | Tipo di valvola | Dimensione della porta | VOLTAGGIO | Metodo di cablaggio |
| 4V: 2 Posizione 5 /2 Posizione Valvola alettrovalvola a 5 vie | Serie 1: 100 | 10: Valvola a solenoide singola 5/2 | M5: M5X0.8 | A: AC22C | Vuoto: il tuo |
|
|
2: 200 serie | 20: Valvola a doppia solenoide 5/2 via | 06: G1/8 | B: DC24V | I: linea |
|
|
Serie 3: 300 | 30C: centro chiuso a doppio solenoide 5/3 | 08: G1/4 | C: AC110V |
|
|
|
4: 400 Seires | 30E: centro di scarico a doppio solenoide 5/3 | 10: G3/8 | E: AC24V |
|
|
|
|
30p: centro di pressione a doppio solenoide 5/3 | 15: G1/2 | F: DC12V |
|
|
|
|
|
|
|
|
Caratteristiche del prodotto:
1. Modalità pilota: opzioni esterne ed interne disponibili;
2 .. Struttura di tipo pistone, sigillatura eccellente, risposta sensibile ；
3. Tre valvole a solenoidi di posizione offrono tre funzioni centrali tra cui scegliere:
4. Valvole a due posizioni a due punte Funzione di memoria;
5. fori interni elaborati con tecniche speciali, resistenza a bassa attrito, bassa pressione di avvio, durata di lunga durata;
6.NON BISOGNO DI LUBRICAZIONE DELL'OLIO;

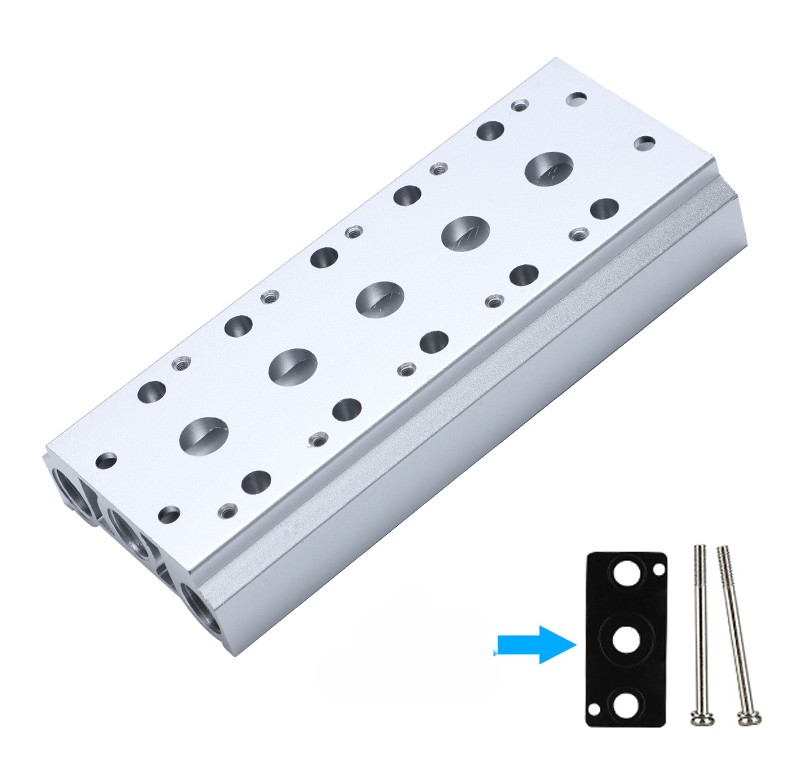

7. può essere integrato con il gruppo valvola a piastra di base, salvataggio di spazio di installazione;
8. dotato di dispositivo manuale per facile installazione e debug;
9. Livelli di tensione standard multipli disponibili per la selezione.
|
mezzo di lavoro |
Aria (filtrata attraverso un filtro superiore a 40μm) |
|
Azione |
Tipo pilota |
|
lubrificante |
inutile |
|
Gamma di pressione di lavoro MPA (PSI) |
0,15∼0,8 (21 ~ 114) |
|
Resistenza alla pressione garantita |
1.5mpa (215psi) |
|
Temperatura di lavoro ° C. |
-20∼70 |
|
Materiale del corpo |
lega di alluminio |
|
Tensione standard |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Usa l'intervallo di tensione |
AC: ± 15 ％ DC: ± 10 ％ |
|
Consumo energetico |
AC: 3VA DC: 3W |
|
Livello di protezione |
IP65 (Din40050) |
|
grado di resistenza al calore |
Grado B |
|
Tipo di connessione |
Tipo di socket DIN, tipo di presa |
|
Tempo di eccitazione |
0,05 secondi o meno |
|
modello |
Diametro della porta |
Numero di posizioni |
Frequenza operativa più alta |
Area trasversale efficace mm² (valore CV) |
|
4v110-m5 |
Aspirazione = outlet = m5 |
2 Posizione a 5 vie |
5 volte/secondo |
5,5 (0,31) |
|
4v120-m5 |
Aspirazione = outlet = m5 |
2 Posizione a 5 vie |
5 volte/secondo |
5,5 (0,31) |
|
4v130c-m5 |
Aspirazione = outlet = m5 |
Tre posizione in cinque vie |
3 volte/secondo |
5,0 (0,28) |
|
4v130e-m5 |
Aspirazione = outlet = m5 |
Tre posizione in cinque vie |
3 volte/secondo |
5,0 (0,28) |
|
4v130p-m5 |
Aspirazione = outlet = m5 |
Tre posizione in cinque vie |
3 volte/secondo |
5,0 (0,28) |
|
4v110-06 |
Aspirazione = outlet = g1/8 |
2 Posizione a 5 vie |
5 volte/secondo |
12,0 (0,67) |
|
4v120-06 |
Aspirazione = outlet = g1/8 |
2 Posizione a 5 vie |
5 volte/secondo |
12,0 (0,67) |
|
4v130c-06 |
Aspirazione = outlet = g1/8 |
Tre posizione in cinque vie |
3 volte/secondo |
9,0 (0,50) |
|
4v130e-06 |
Aspirazione = outlet = g1/8 |
Tre posizione in cinque vie |
3 volte/secondo |
9,0 (0,50) |
|
4v130p-06 |
Aspirazione = outlet = g1/8 |
Tre posizione in cinque vie |
3 volte/secondo |
9,0 (0,50) |
|
4v210-06 |
Aspirazione = outlet = g1/8 |
2 Posizione a 5 vie |
5 volte/secondo |
14,0 (0,78) |
|
4v220-06 |
Aspirazione = outlet = g1/8 |
2 Posizione a 5 vie |
5 volte/secondo |
14,0 (0,78) |
|
4v230c-06 |
Aspirazione = outlet = g1/8 |
Tre posizione in cinque vie |
3 volte/secondo |
12,0 (0,67) |
|
4v230e-06 |
Aspirazione = outlet = g1/8 |
Tre posizione in cinque vie |
3 volte/secondo |
12,0 (0,67) |
|
4v230p-06 |
Aspirazione = outlet = g1/8 |
Tre posizione in cinque vie |
3 volte/secondo |
12,0 (0,67) |
|
4v210-08 |
Ingresso = outlet = g1/4 scarico = g1/8 |
2 Posizione a 5 vie |
5 volte/secondo |
16,0 (0,89) |
|
4v220-08 |
Ingresso = outlet = g1/4 scarico = g1/8 |
2 Posizione a 5 vie |
5 volte/secondo |
16,0 (0,89) |
|
4v230c-08 |
Ingresso = outlet = g1/4 scarico = g1/8 |
Tre posizione in cinque vie |
3 volte/secondo |
12,0 (0,67) |
|
4v230e-08 |
Ingresso = outlet = g1/4 scarico = g1/8 |
Tre posizione in cinque vie |
3 volte/secondo |
12,0 (0,67) |
|
4v230p-08 |
Ingresso = outlet = g1/4 scarico = g1/8 |
Tre posizione in cinque vie |
3 volte/secondo |
12,0 (0,67) |
|
4v310-08 |
Aspirazione = outlet = g1/4 |
2 Posizione a 5 vie |
4/sec |
25,0 (1.40) |
|
4v320-08 |
Aspirazione = outlet = g1/4 |
2 Posizione a 5 vie |
4/sec |
25,0 (1.40) |
|
4v330c-08 |
Ingresso = outlet = g3/8 scarico = g1/4 |
Tre posizione in cinque vie |
3 volte/secondo |
18,0 (1.00) |
|
4v330e-08 |
Ingresso = outlet = g3/8 scarico = g1/4 |
Tre posizione in cinque vie |
3 volte/secondo |
18,0 (1.00) |
|
4v330p-08 |
Ingresso = outlet = g3/8 scarico = g1/4 |
Tre posizione in cinque vie |
3 volte/secondo |
18,0 (1.00) |
|
4v310-10 |
Aspirazione = outlet = g1/4 |
2 Posizione a 5 vie |
4/sec |
30 (1.68) |
|
4v320-10 |
Aspirazione = outlet = g1/4 |
2 Posizione a 5 vie |
4/sec |
30 (1.68) |
|
4V330C-10 |
Ingresso = outlet = g3/8 scarico = g1/4 |
Tre posizione in cinque vie |
3 volte/secondo |
18,0 (1.00) |
|
4v330e-10 |
Ingresso = outlet = g3/8 scarico = g1/4 |
Tre posizione in cinque vie |
3 volte/secondo |
18,0 (1.00) |
|
4v330p-10 |
Ingresso = outlet = g3/8 scarico = g1/4 |
Tre posizione in cinque vie |
3 volte/secondo |
18,0 (1.00) |
|
4v410-15 |
Aspirazione = outlet = g1/2 |
2 Posizione a 5 vie |
3 volte/secondo |
50.0 (2.79) |
|
4v420-15 |
Aspirazione = outlet = g1/2 |
2 Posizione a 5 vie |
3 volte/secondo |
50.0 (2.79) |
|
4v430c-15 |
Aspirazione = outlet = g1/2 |
Tre posizione in cinque vie |
3 volte/secondo |
30 (1.68) |
|
4v430e-15 |
Aspirazione = outlet = g1/2 |
Tre posizione in cinque vie |
3 volte/secondo |
30 (1.68) |
|
4v430p-15 |
Aspirazione = outlet = g1/2 |
Tre posizione in cinque vie |
3 volte/secondo |
30 (1.68) |
