Serie 3V Valvola a solenoide 3

Model:3V210

Puoi essere certo di acquistare una valvola a solenoide in serie 3V 3 dalla nostra fabbrica e ti offriremo il miglior servizio post-vendita e la consegna tempestiva.

Invia richiesta PDF Scarica

Descrizione del prodotto

La valvola del solenoide della serie 3V Ouleikai (OLK) 3 V appartiene alla categoria della valvola direzionale a solenoide pilota, con una velocità di risposta rapida e un funzionamento affidabile, adatto per il controllo dei cilindri ad azione singola. Il corpo della valvola è realizzato in lega di alluminio resistente alla corrosione e ad alta temperatura, che lo rende adatto per l'uso in vari ambienti difficili.

Può essere abbinato a scenari di automazione industriale, come il controllo dei fluidi e la conversione su varie linee di produzione automatizzate, attrezzature pneumatiche, dispositivi medici, ecc.

SIMBOLO:

Caratteristiche del prodotto a 3 vie della serie 3V a 3 V per pilota pilota

1. Configurazione ad azione diretta, commutazione reattiva;

2. Opzioni disponibili per tipi normalmente chiusi e normalmente aperti;

3. Struttura di chiusura coassiale, sigillatura eccellente, portata grande;

4. Non è necessario lubrificazione dell'olio;

5. Dotato di dispositivo manuale per facili Installazione e debug;

6. Sono disponibili gradi di tensione standard multipli per la selezione.

Serie 3V Valvola per solenoide Dati dei parametri generali a 3 vie:

mezzo di lavoro	Aria (filtrata attraverso un filtro superiore a 40μm)
Azione	Tipo pilota
Numero di posizioni	In due posizioni a tre vie
lubrificante	inutile
Gamma di pressione di lavoro MPA (PSI)	0,15∼0,8 (21 ~ 114)
Resistenza alla pressione garantita	1.5mpa (215psi)
Materiale del corpo	lega di alluminio
Tensione standard	AC220V, AC110V, AC24V, DC24V, DC12V
Usa l'intervallo di tensione	AC: ± 15 ％ DC: ± 10 ％
Livello di protezione	IP65 (Din40050)
grado di resistenza al calore	Classe B
Tipo di connessione	Tipo di socket DIN, tipo di presa
Tempo di eccitazione	0,05 secondi o meno

Serie 3V Valvola a solenoide a 3 vie diversi parametri

modello	Diametro della porta	Temperatura di lavoro ° C.	Frequenza operativa massima	Area di sezione trasversale di flusso mm² (valore CV)	Consumo energetico
3v110-m5	M5	-20∼70	5 volte/secondo	5,5 (0,31)	AC: 3VA DC: 3W
3v120-m5	M5	-20∼70	5 volte/secondo	5,5 (0,31)	AC: 3VA DC: 3W

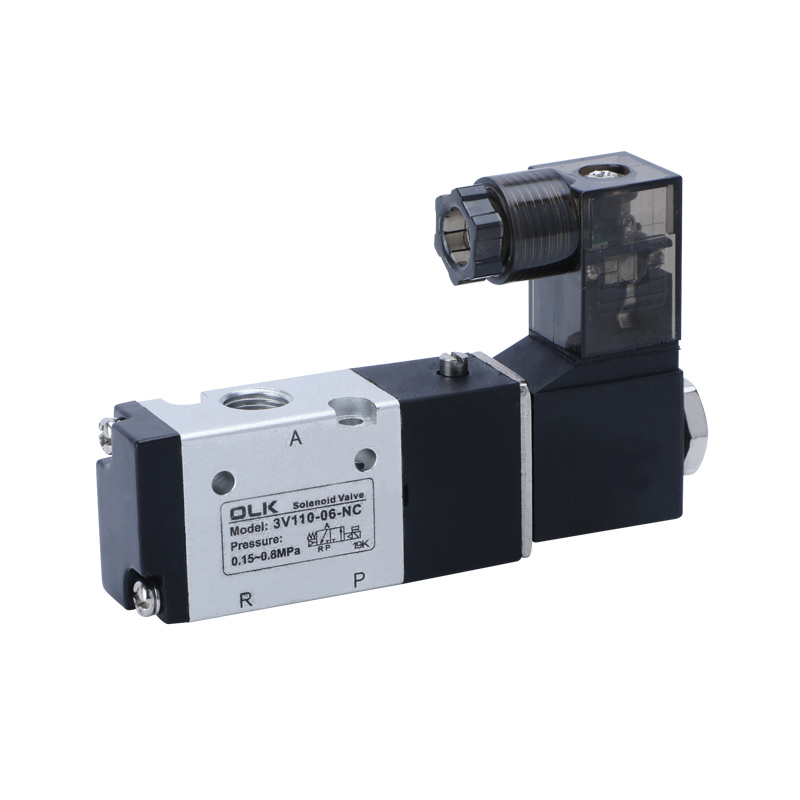

3v110-06	G1/8	-20∼70	5 volte/secondo	12,0 (0,67)	AC: 3VA DC: 3W

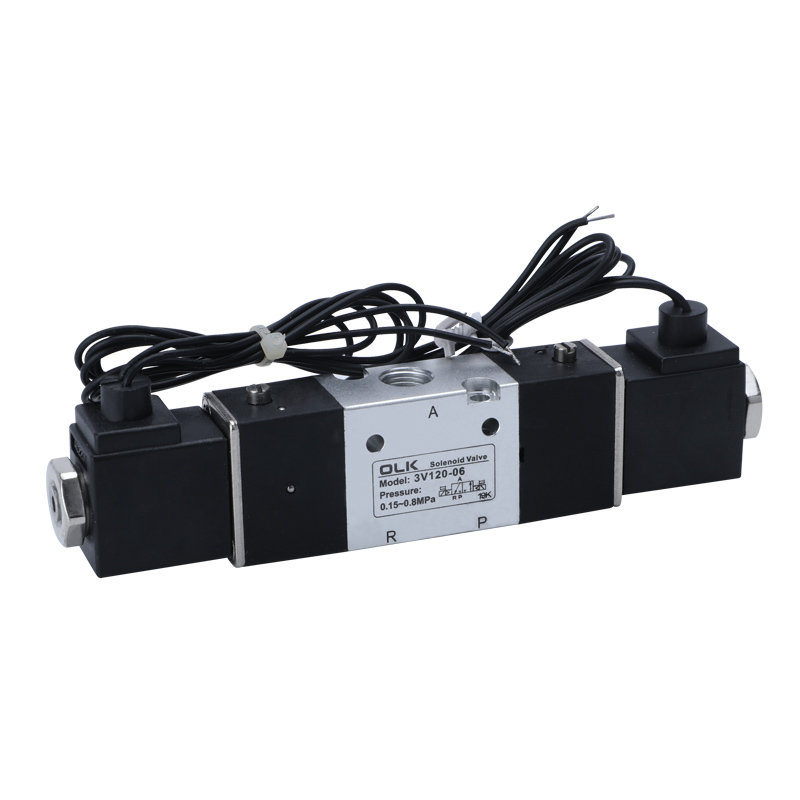

3v120-06	G1/8	-20∼70	5 volte/secondo	12,0 (0,67)	AC: 3VA DC: 3W
3v210-06	Aspirazione = outlet = g1/8	-20∼70	5 volte/secondo	14,0 (0,78)	AC: 6VA DC: 4.8W

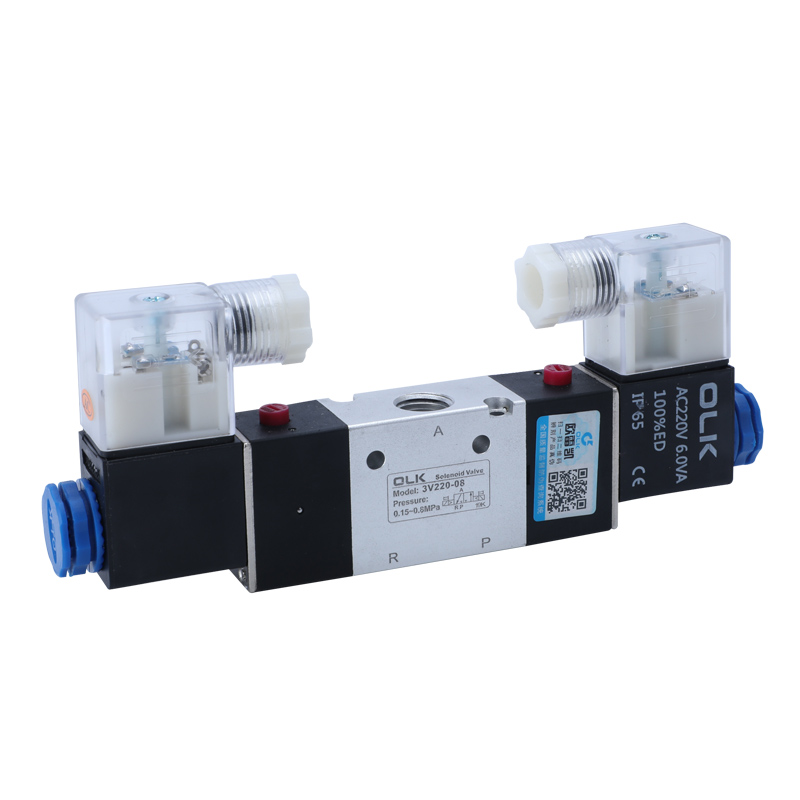

3v220-06	Aspirazione = outlet = g1/8	-20∼70	5 volte/secondo	14,0 (0,78)	AC: 6VA DC: 4.8W

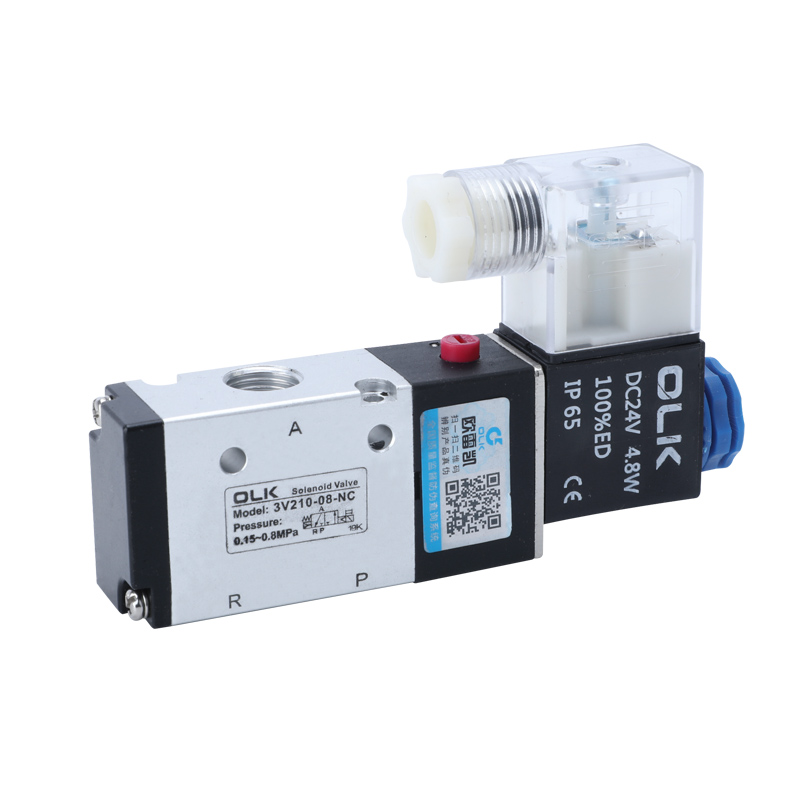

3v210-08	Aspirazione = outlet = g1/4	-20∼70	5 volte/secondo	16,0 (0,89)	AC: 6VA DC: 4.8W
3v220-08	Aspirazione = outlet = g1/4	-20∼70	5 volte/secondo	16,0 (0,89)	AC: 6VA DC: 4.8W
3v310-08	Aspirazione = outlet = g1/4	-20∼70	5 volte/secondo	25,0 (1.39)	AC: 6VA DC: 4.8W
3v320-08	Aspirazione = outlet = g1/4	-20∼70	5 volte/secondo	25,0 (1.39)	AC: 6VA DC: 4.8W
3v310-10	Aspirazione = outlet = g3/8	-20∼70	5 volte/secondo	30.0 (1.67)	AC: 6VA DC: 4.8W
3v320-10	Aspirazione = outlet = g3/8	-20∼70	5 volte/secondo	30.0 (1.67)	AC: 6VA DC: 4.8W
3v410-15	Aspirazione = outlet = g1/2	-5∼60	3 volte/secondo	50.0 (2.79)	AC: 6VA DC: 4.8W
3v420-15	Aspirazione = outlet = g1/2	-5∼60	3 volte/secondo	50.0 (2.79)	AC: 6VA DC: 4.8W
