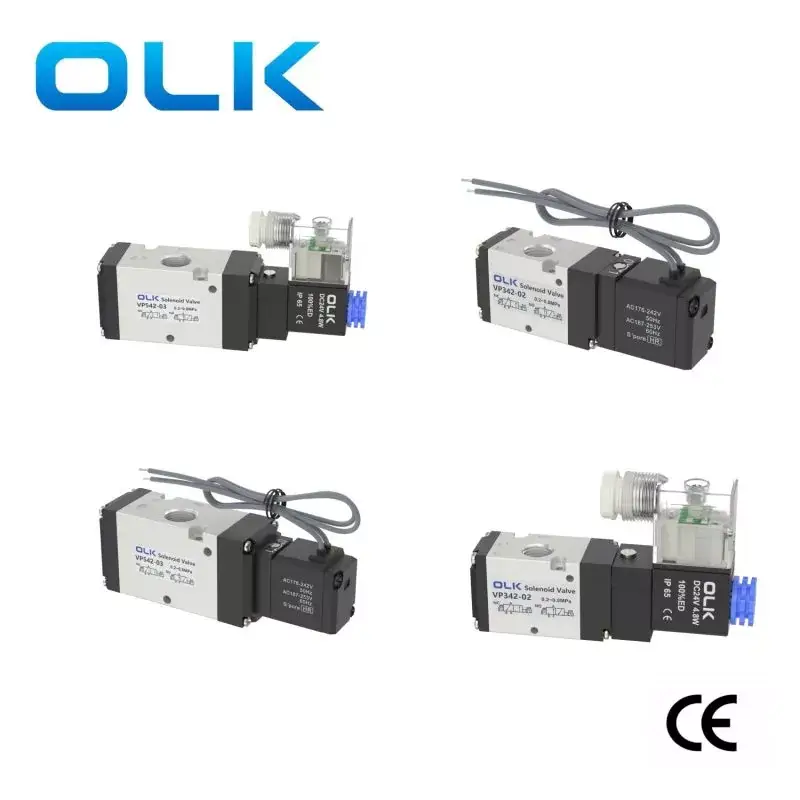

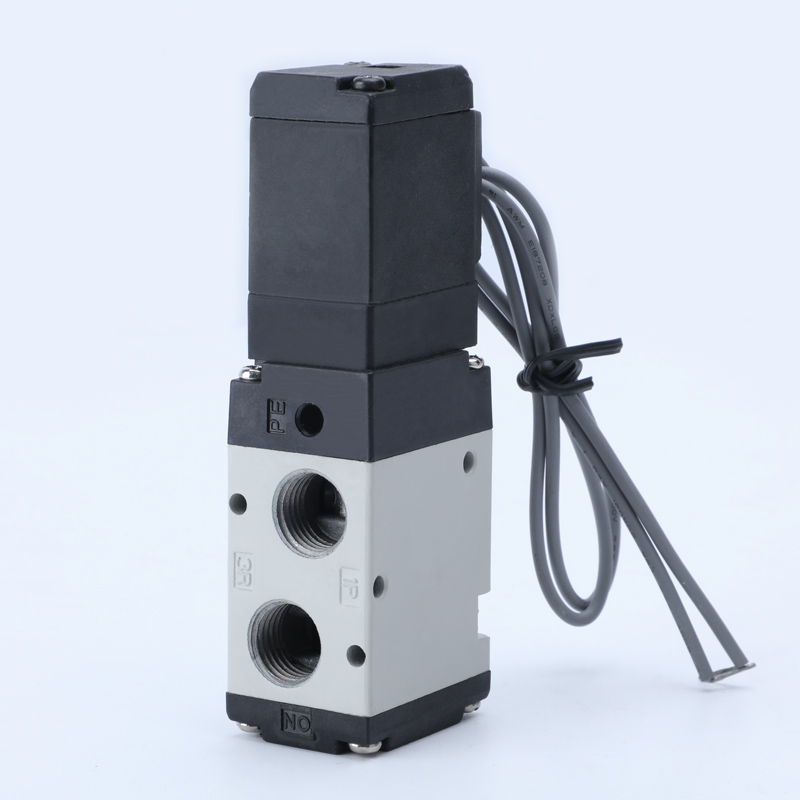

La valvola a 3 via della serie VP Ouleikai (OLK) è disponibile in due tipi di controllo: pilota interno e pilota esterno. Le funzioni normalmente aperte e normalmente chiuse possono essere commutate modificando la direzione di installazione del coperchio inferiore. La serie VP offre più tensioni standard per la selezione.
Nota! Non utilizzare tensioni oltre l'intervallo specificato per evitare rischi per la sicurezza. Se il fumo anormale, la perdita o altre anomalie vengono rilevate con la valvola, cessare immediatamente l'utilizzo, scollegare l'alimentazione e contattare il personale di vendita della società OLK per discutere del servizio post-vendita.
SIMBOLO:
| Codice di ordinazione |
||||||||||
| VP | 3 | 4 | 2 |
|
1 | G | B |
|
A | |
| Serie VP | 3: Serie 3 | Tipo di recitazione |
|
Modalità Poilt | Voltaggio | Metodo di cablaggio |
Blocco dello strumento di debug |
Dimensione della porta |
|
|
|
|
5: Serie 5 | NC/NO |
|
Blank: pilota interno | A: AC220V | G: linea |
|
02: PT1/4 | Blank: Pt | A: NC |
|
|
|
|
|
R: pilota esterno | B: DC24V | E: da |
|
03: PT3/8 | T: NPT | B: no |
|
|
|
|
|
|
C: AC110V |
|
|
|
G: g |
|
|
|
|
|
|
|
E: AC24V |
|
|
|
|
|
|
|
|
|
|
|
F: DC12V |
|
|
|
|
|
Caratteristiche del prodotto:
1. Modalità pilota: opzioni esterne o interne disponibili.

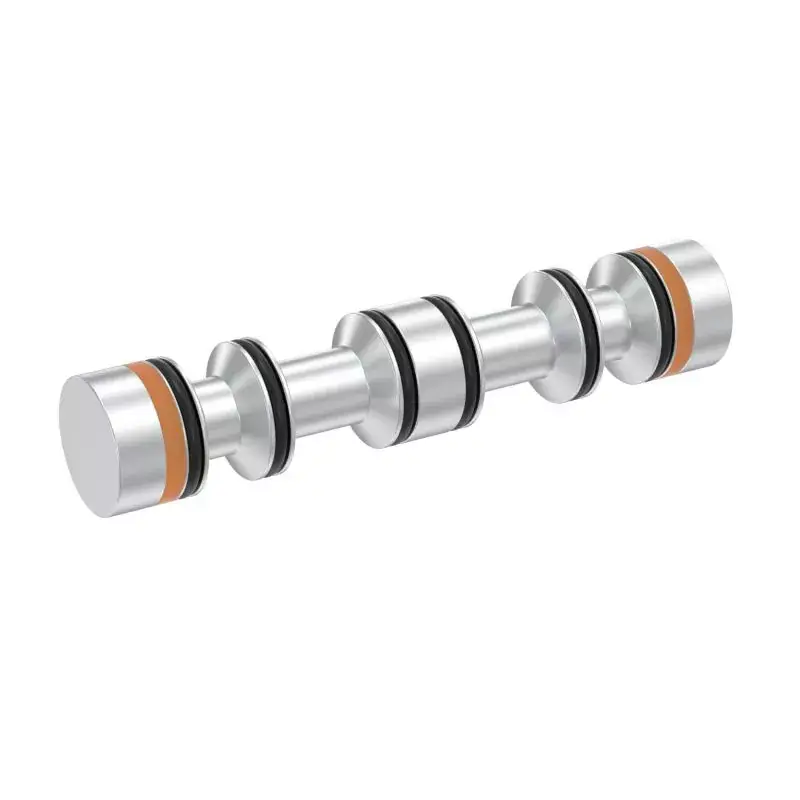

2. Struttura della valvola del globo, che vanta un'eccellente sigillatura, reazione reattiva e una portata elevata.
3. operazione senza lubrificazione.
4. Integrabile con gruppi di valvole montati a base, salvataggio di spazio di installazione.
5. Dotato di dispositivo manuale per una comoda installazione e debug.
6. Varie valutazioni di tensione standard disponibili per la selezione.
|
mezzo di lavoro |
Aria (filtrata attraverso un filtro superiore a 40μm) |
|
Azione |
Tipo pilota |
|
Numero di posizioni |
In due posizioni a tre vie |
|
lubrificante |
inutile |
|
Gamma di pressione di lavoro MPA (PSI) |
0,2 ～ 0,8 |
|
Resistenza alla pressione garantita |
1.5mpa (215psi) |
|
Temperatura di lavoro ° C. |
-10 ～ 50 ° C (non congelato) |
|
Frequenza operativa massima |
5 volte/secondo |
|
Materiale del corpo |
lega di alluminio |
|

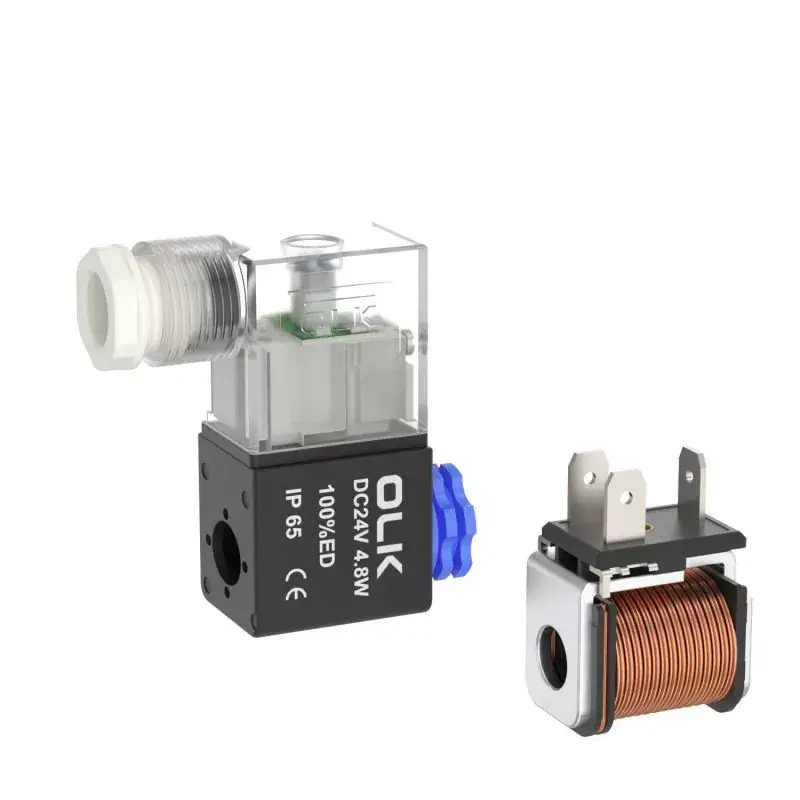

Tensione standard |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Usa l'intervallo di tensione |
AC: ± 15 ％ DC: ± 10 ％ |
|
Consumo energetico |
AC: Avvia 6VA, mantieni 3VA, DC: 2.5W |
|
Livello di protezione |
IP65 (Din40050) |
|
grado di resistenza al calore |
Classe B |
|
Tipo di connessione |
Tipo di socket DIN, tipo di presa |
|
Tempo di eccitazione |
0,05 secondi o meno |
|

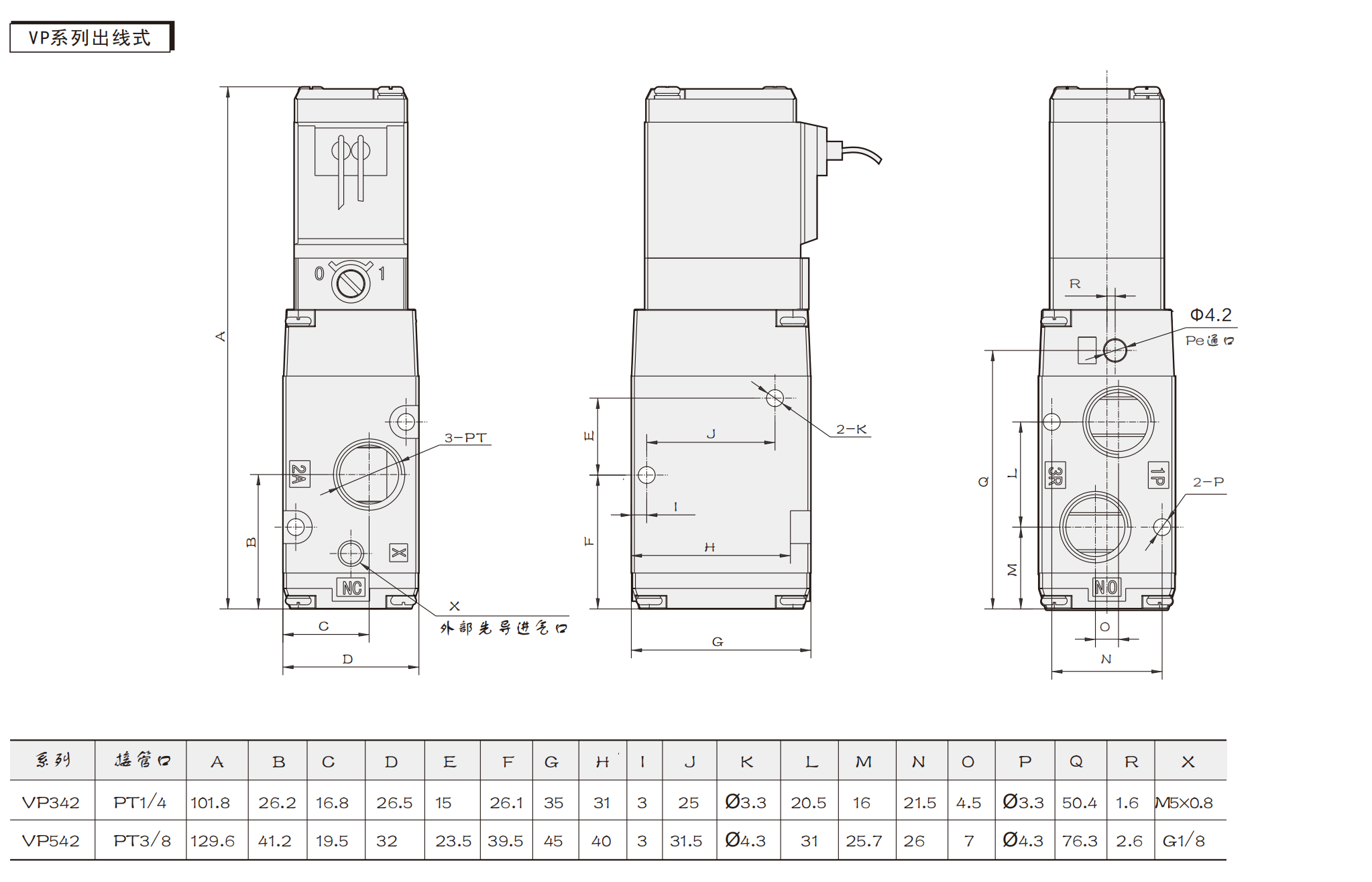

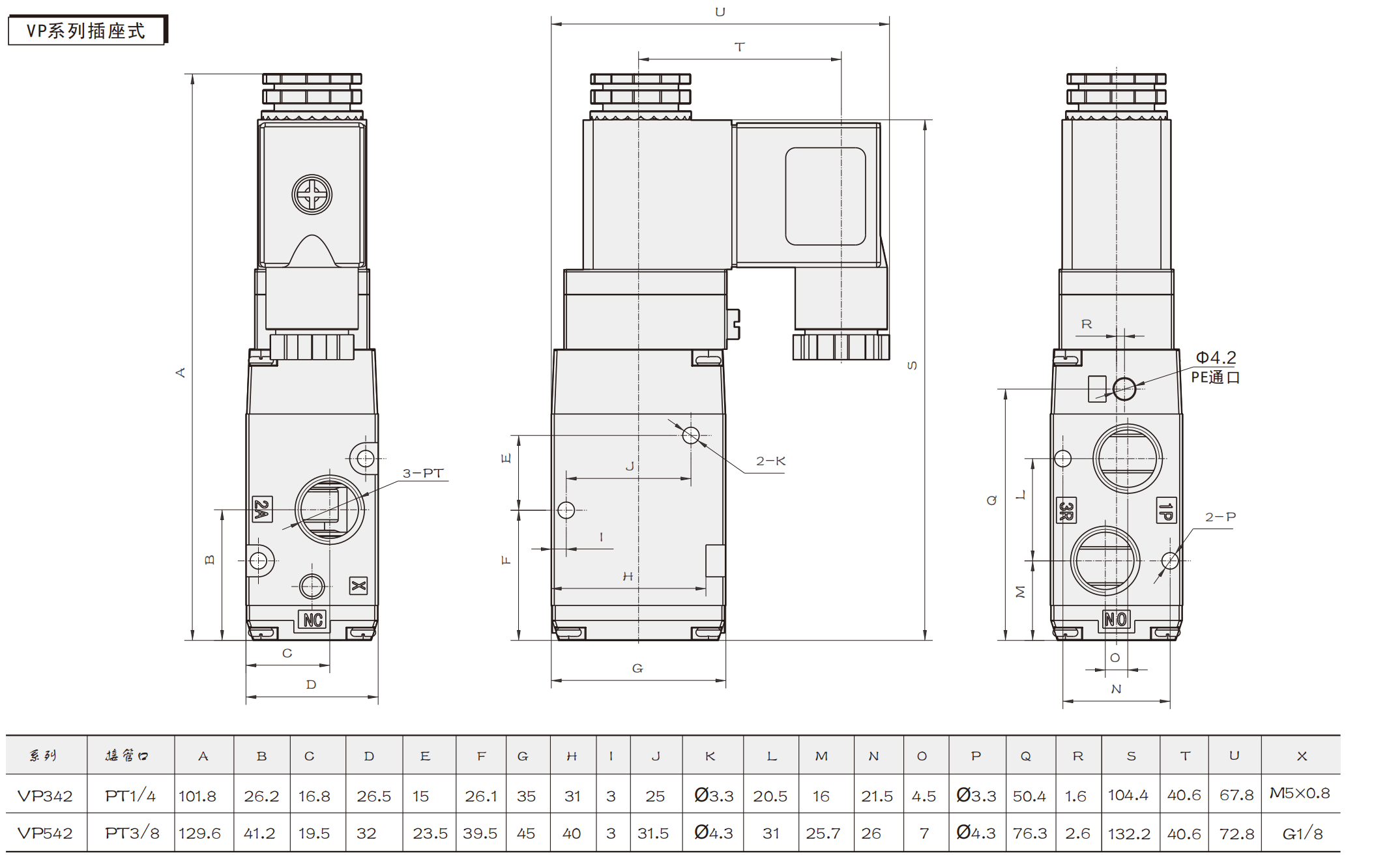

modello |
Diametro della porta |
|

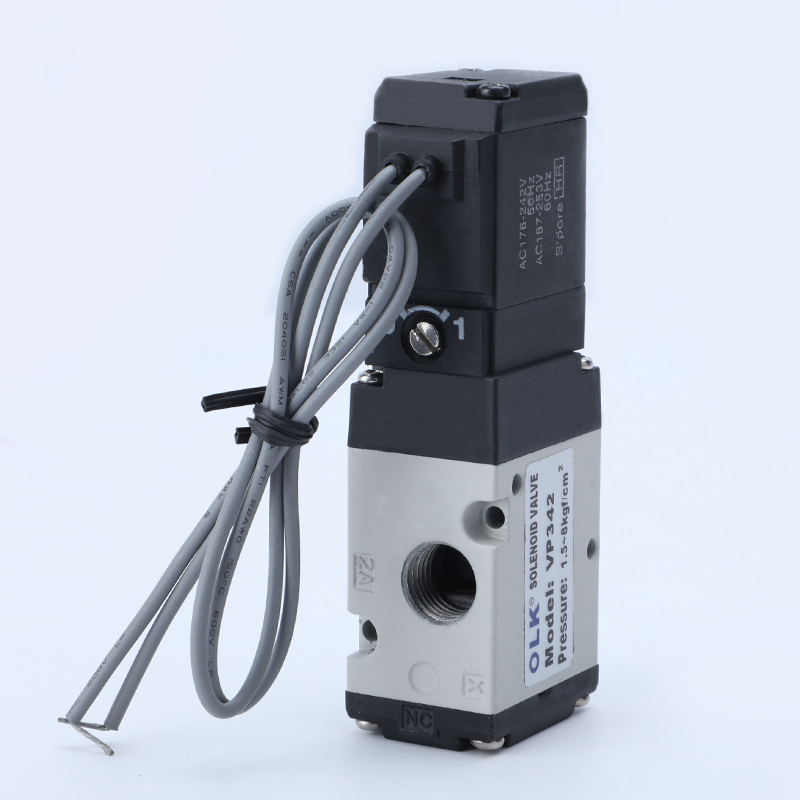

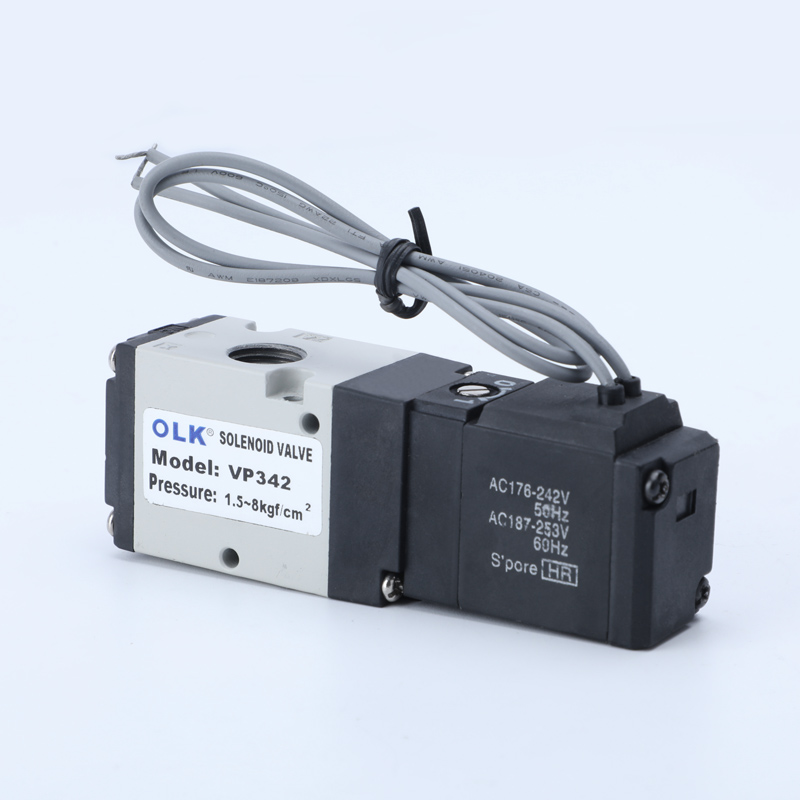

VP342 |
Aspirazione = outlet = pt1/4 |
|

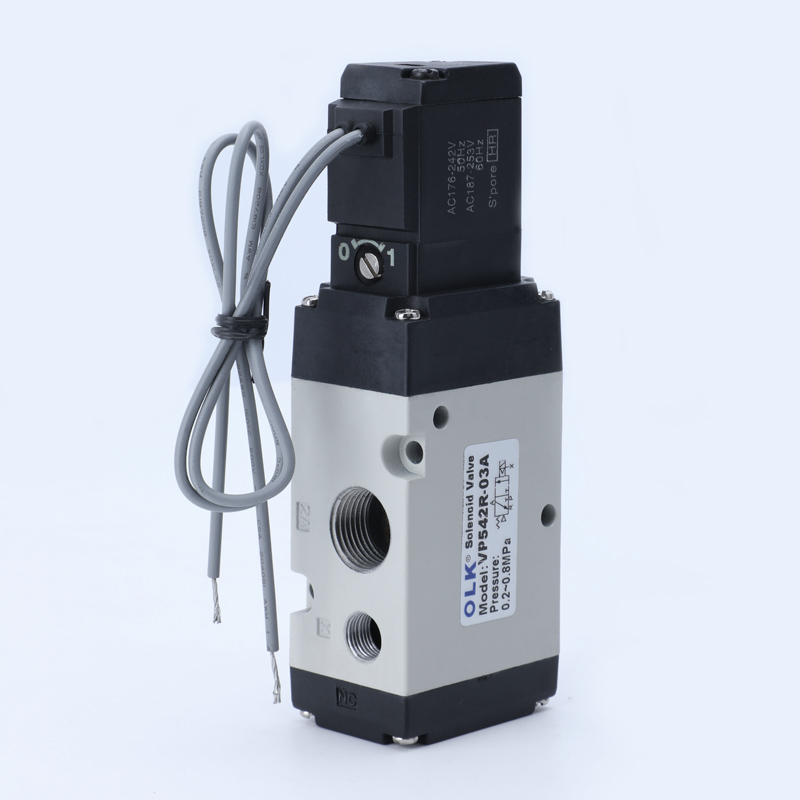

VP542 |
Aspirazione = outlet = pt3/8 |
