Contrassetto del tubo di collegamento rapido consentire una connessione sicura semplicemente spingendo il tubo fino in fondo.
Per rimuovere il tubo, spingere prima la manica di rilascio verso l'interno per aprire la colletta a molla, quindi il tubo può essere tirato fuori facilmente.

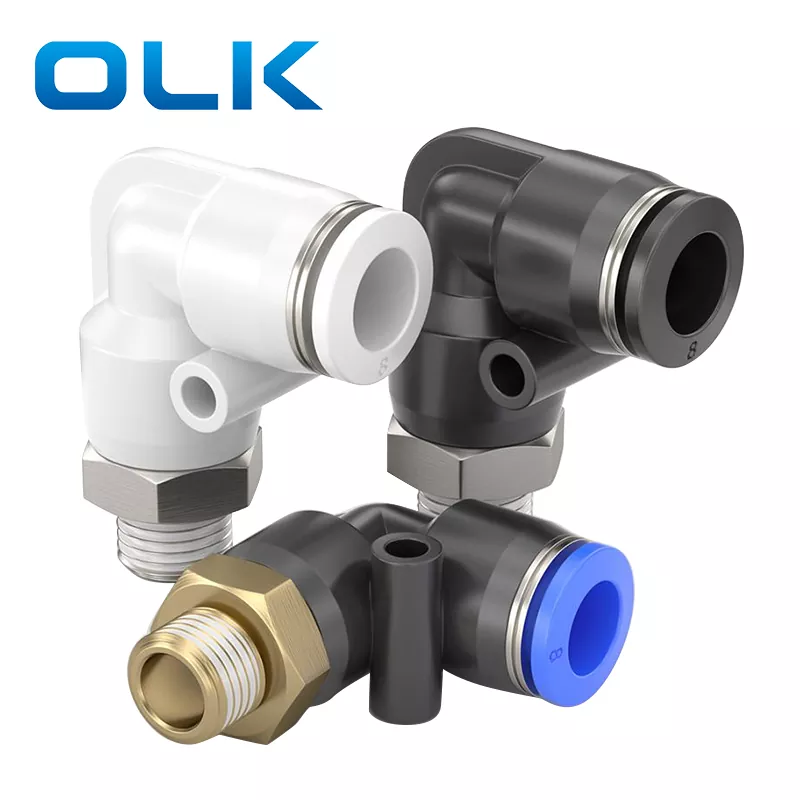

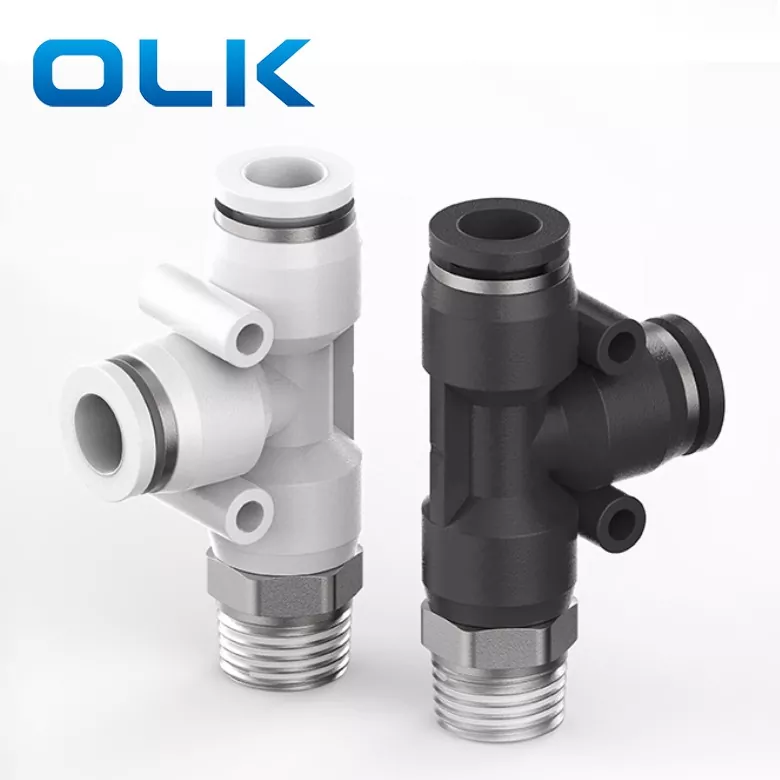

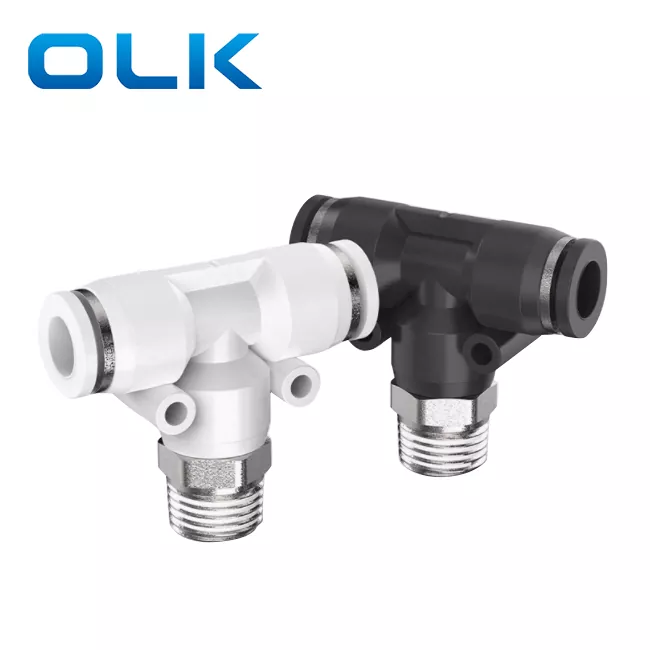

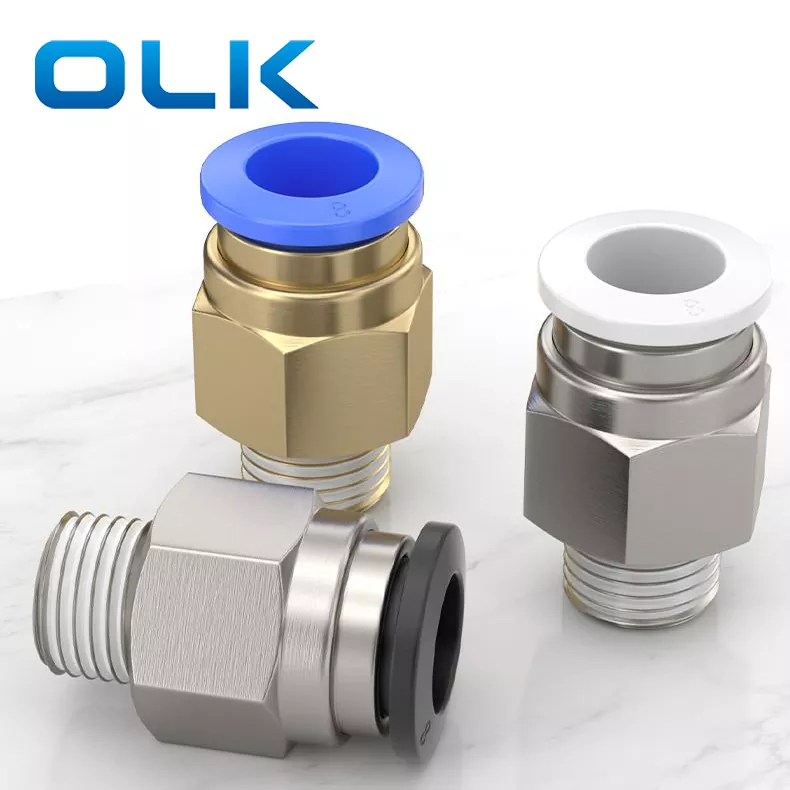

I raccordi a tubo di connessione rapidi vengono utilizzati nel sistema pneumatico Tybe
I raccordi del tubo pneumatico con vari tipi possono soddisfare tutti i NEEED nel sistema di tubi pneumatici
Anche dopo l'installazione, la direzione del tubo può essere liberamente cambiata
Il corpo in ottone nichelato è a prova di corrosione e anti-impolluzione
Tutte le file di fili R e NPT hanno un effetto di tenuta.
Tutti i fili dritti sono anelli standard.
Tabella di confronto delle specifiche della discussione per raccordi pneumatici
| Fila del tubo conico a 55 ° | |||||
| Codice | 01 | 02 | 03 | 04 | 06 |
| Filo | R1/8 | R1/4 | R3/8 | 1/2 | R3/4 |
| Fila del tubo dritto a 55 ° | |||||
| Codice | G01 | G02 | G03 | G04 | G06 |
| Filo | G1/8 | G1/4 | G3/8 | G1/2 | G3/4 |
| Filo metrico | |||||
| Codice | M3 | M5 | M6 | ||
| Filo | M3X0.5 | M5X0.8 | M6X1.0 | ||
| 60°Taper tube thread | |||||
| Codice | N01 | N02 | N03 | N04 | N06 |
| Filo | NPT1 / 8 | NPT1 / 4 | NPT3/8 | NPT1 / 2 | NPT3/4 |
| Thread di pitch fine unificato | |||||
| Codice | U10 | ||||
| Filo | 10-32unf | ||||
Nota: il raccordo pneumatico OLK viene spedito per impostazione predefinita con fili conici. Se sono richiesti altri tipi di thread (ad es. Parallelo, metrica, NPT, ecc.), Si prega di avvisare il nostro team di vendita OLK quando si effettua l'ordine.
Discussioni comuni e standard di filo per il raccordo del tubo di connessione rapida
| Tipo di filo | Codice del thread | Forma del filo | Angolo filo (α) | Tipo di abbinamento | Standard | Codice standard | Organizzazione standard |
| BSPP (cilindrico, non di sicurezza) | G | Interno/esterno | 55 ° | Parallelo/parallelo | ISO 228-1 2003 | Iso | ISO - Organizzazione internazionale per la standardizzazione |
| BSPP | Interno/esterno | 55 ° | Parallelo/parallelo | GB/T 7307 2001 | GB | SAC - Administrazione di standardizzazione della Cina | |
| Pf | Interno/esterno | 55 ° | Parallelo/parallelo | BS 228-1 2003 | Bs | BSI - British Standards Institution | |
| JIS B 0202 | Lui | JISC - Comitato per gli standard industriali giapponesi | |||||
| KS B 0221 | Ks | Kats - Agenzia coreana per la tecnologia e gli standard | |||||
| BSPT (affusolato, sigillo) | Rp | Interno | 55 ° | Affusolato/parallelo | ISO 7-1 | Iso | ISO - Organizzazione internazionale per la standardizzazione |
| Rc | Interno | Affusolato/parallelo | GB/T 7306-1987 | GB | SAC - Administrazione di standardizzazione della Cina | ||
| R | Esterno | Affusolato/parallelo | BS 21 1985 | Bs | BSI - British Standards Institution | ||
| Bspt | Interno/esterno | 55 ° | Affusolato/affusolato | JIS B 0203 | Lui | JISC - Comitato per gli standard industriali giapponesi | |
| Pt | Interno/esterno | Affusolato/affusolato | KS B 0222 | Ks | Kats - Agenzia coreana per la tecnologia e gli standard | ||
| NPSC (interno americano) | NPSC | Interno | 60 ° | Affusolato/parallelo | ANSI B1.20.1-1983 | Ansi | ANSI - American National Standards Institute |
| GB/T 12716-2002M | GB | SAC - Administrazione di standardizzazione della Cina | |||||
| NPT (American affusolato) | Npt | Interno/esterno | 60 ° | Affusolato/affusolato | ANSI B1.20.1-1983 | Ansi | ANSI - American National Standards Institute |
| GB/T 12716-2002M | GB | SAC - Administrazione di standardizzazione della Cina | |||||
| Filo metrico | M | Interno/esterno | 60 ° | Parallelo/parallelo | ISO 261-1998 | Iso | ISO - Organizzazione internazionale per la standardizzazione |
| GB/T 1193-2003 | GB | SAC - Administrazione di standardizzazione della Cina |

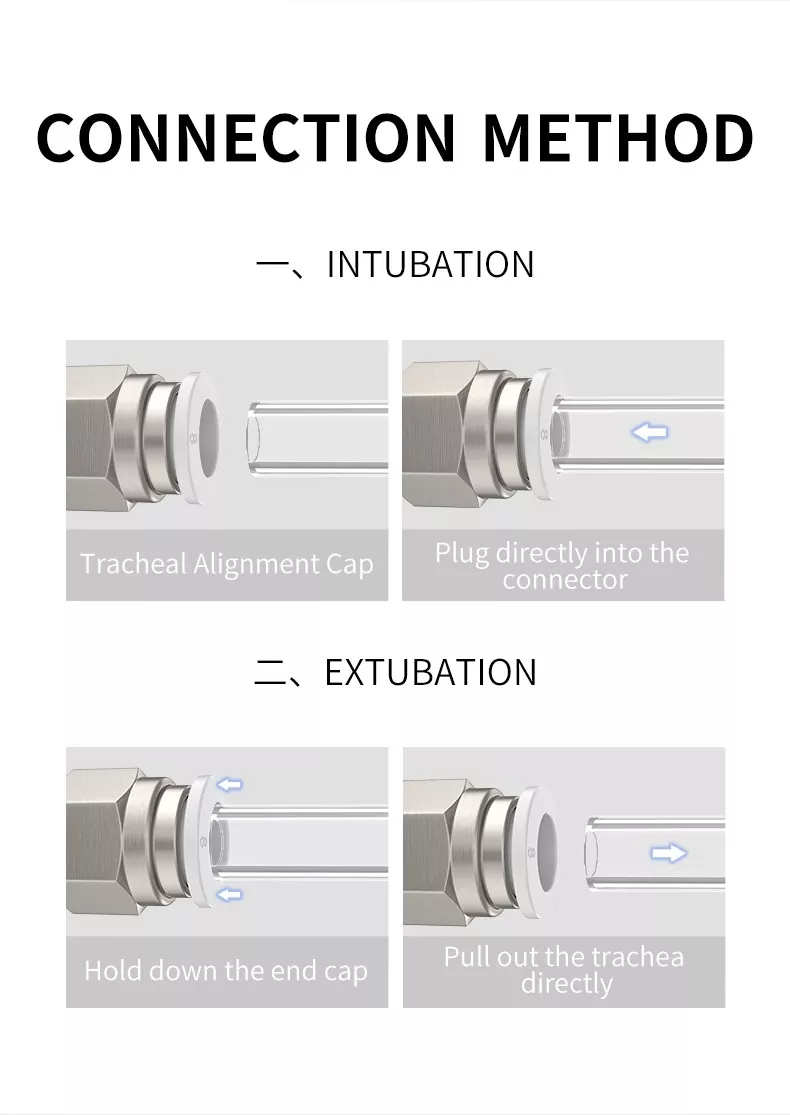

1. Per confermare che la sezione finale del tubo è verticale, non ci sono graffi sulla circonferenza esterna del tubo. Il tubo non è ellittico.
2. Assicurati di confermare che il tubo è inserito nell'estremità del tubo. Altrimenti, vi è una perdita d'aria.
3. Assicurati di confermare che il tubo non verrà estratto dopo l'inserimento del tubo.
1. Prima di scollegare il tubo, assicurarsi di confermare che la pressione all'interno del tubo è a "0".
2. Premere uniformemente l'anello di rilascio verso il basso e estrarre il tubo. Se l'anello di rilascio non viene premuto in posizione, il tubo non viene probabilmente estratto o può essere teso. I detriti del tubo possono rimanere all'interno del raccordo del tubo.
