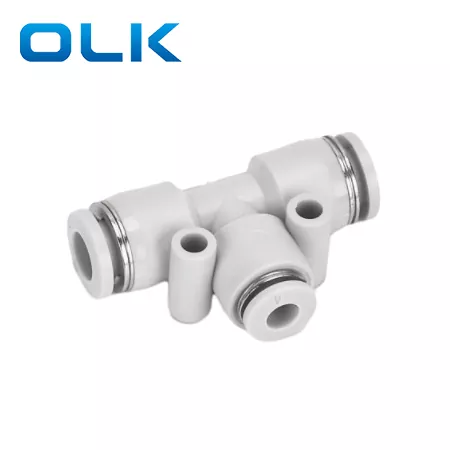

Raccordo a T riduttore PEG
  • Raccordo a T riduttore PEGRaccordo a T riduttore PEG

Raccordo a T riduttore PEG

Model:PEG 6-4
Quella che segue è un'introduzione al raccordo a T PEG riduttore. OLK spera di aiutarti a comprendere meglio il raccordo a T riduttore PEG. Benvenuto ai nuovi e vecchi clienti per continuare a collaborare con noi per creare insieme un futuro migliore!
  • Brand:

    OLK
  • Color:

    Black,White,Blue
  • Type:

    Reducer T Type/ Tee Type Union

La serie PEG è un raccordo a T riduttore, con D1 maggiore di D2, progettato per collegare tubi principali e diramazioni di diversi diametri. Il raccordo a T riduttore PEG è dotato di un piccolo foro di montaggio per un'installazione facile e sicura su apparecchiature o pannelli, risparmiando spazio di installazione.

Raccordo a T riduttore PEG Caratteristiche principali:

D1>D2, adatto a collegamenti di tubi di diverse dimensioni

Piccolo foro di montaggio incorporato per un fissaggio rapido

Design semplice da inserire ed estrarre per un'installazione rapida

Ampiamente utilizzato nei sistemi pneumatici e nelle apparecchiature di automazione



PEG

8

--

6

Modello

Dimensioni del tubo (sistema metrico)



Dimensioni del tubo (sistema metrico)

Raccordo serie PEG

4:4 mm



4:4 mm



6:6 mm



6:6 mm



8:8 mm



8:8 mm



10:10 mm



10:10 mm



12:12 mm



12:12 mm



14:14 mm



14:14 mm



16:16 mm



16:16 mm

Raccordo a T riduttore PEG Parametri generali di base

Fluido

Aria/acqua (condizionata)/vuoto

Pressione di esercizio

0-1,0 MPa

Pressione del vuoto

-100Kpa (10 Torr)

Temperatura operativa

-10-60℃

Materiale

NYLON (PA), poliuretano (PU)

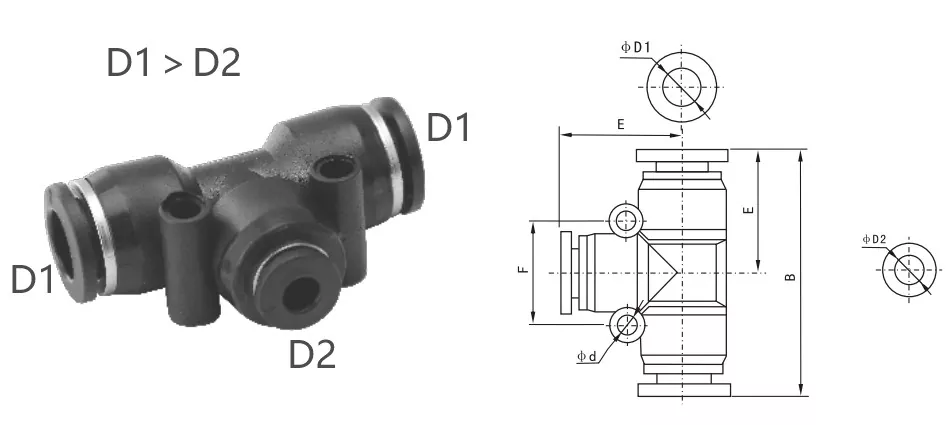

Raccordo a T del riduttore PEG Parametri della dimensione del contorno

Tubo in pollici

Tubo metrico

ϕD1

ϕD2

B (mm)

E(mm)

F (mm)

d (mm)

PENNA1/4-5/32

PEN6-4

6

4

41.2

20

14.9

3.5

PEN5/16-1/4

PENNA8-6

8

6

45

18

22.8

4.5

PENNA3/8-5/16

PEN10-8

10

8

51

24

19.8

4.5

PENNA1/2-3/8

PEN12-10

12

10

59

28

24.5

5

PENNA16-12

PENNA16-12

16

12

69

34

32.2

4

PEN5/16-5/32

PENNA8-4

8

4

46

18

20

4.5

PENNA3/8-1/4

PEN10-6

10

6

57

26.8

23.8

4

PENNA1/2-5/16

PEN12-8

12

8

59

27.8

27.6

5


Domande frequenti:

Cosa c'è di diverso tra il raccordo PE e il raccordo PEG?

Raccordo PE (Unione a T uguale): tutti e tre i tubi hanno lo stesso diametro esterno, adatto per collegare tre tubi pneumatici della stessa dimensione.

Raccordo PEG (unione a T del riduttore): i due tubi laterali sono più grandi del tubo centrale, progettati per collegare tubi di diverse dimensioni.
