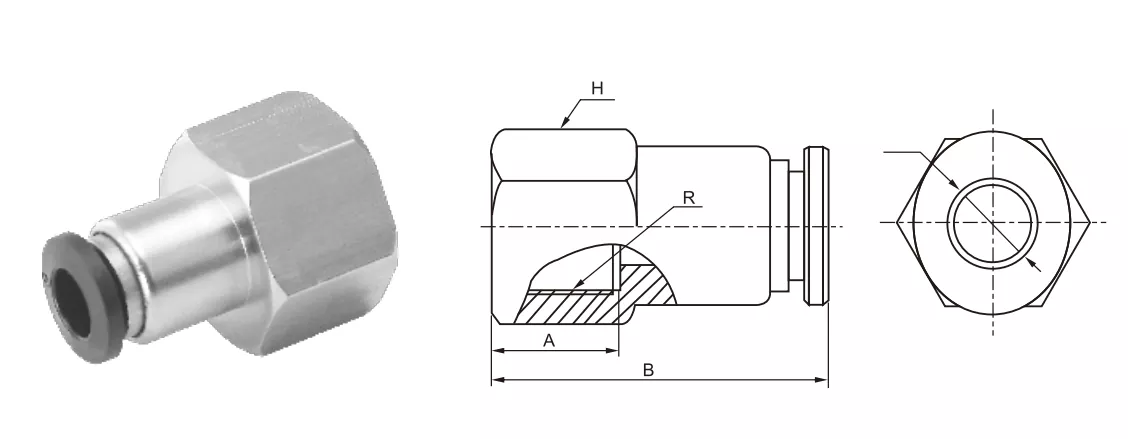

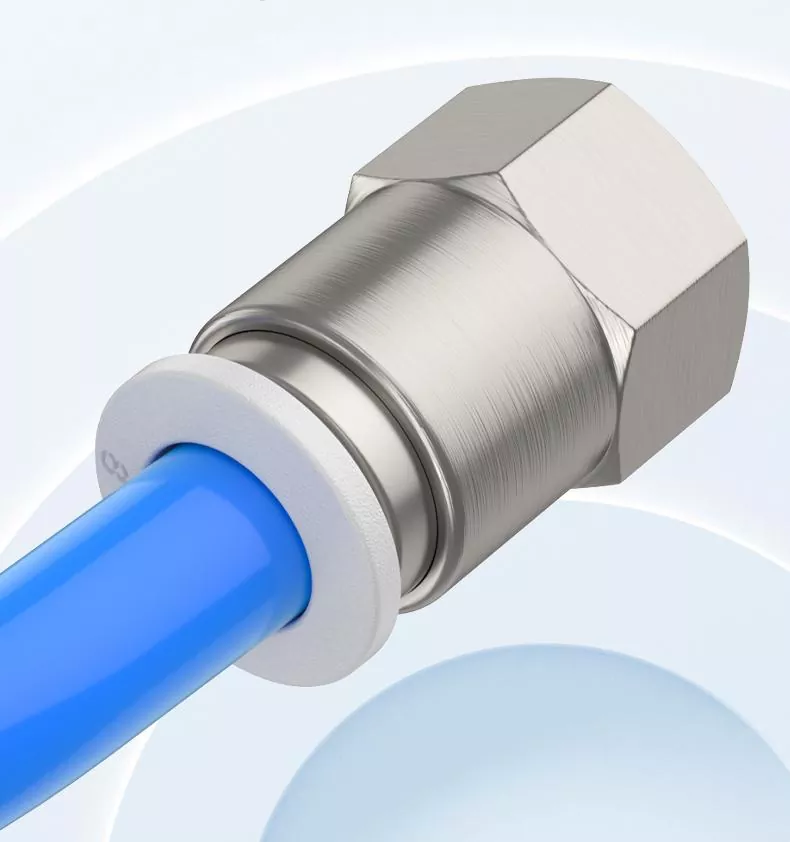

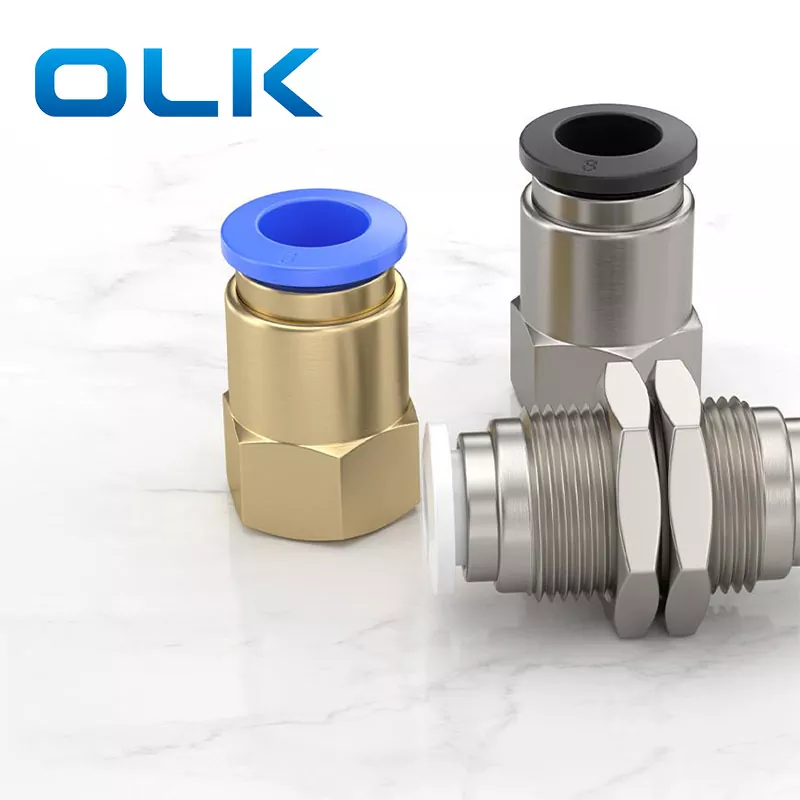

PCF Female Spinga dritta nel raccordo del tubo e filo maschio PC Spingta dritta nel tubo At di tipo tutto appartengono al tipo di tipo di base aderente. Ma il PCF è filo femmina r dritta. Il filo interno viene utilizzato per collegare i componenti filettati esterni. più compatto
|
Codice di ordinazione |
|||
|
PCF |
8 |
- |
01 |
|
Modello |
Dimensione del tubo (metrica) |
|
Tipo di filettatura (filettatura dritta a 55 °) |
|
Raccolta delle serie PCF |
4: 4mm |
|
01: G1/8 |
|
|
6: 6mm |
|
02: G1/4 |
|
|
8: 8mm |
|
03: G3/8 |
|
|
10: 10 mm |
|
04: G1/2 |
|
|
12: 12mm |
|
|
|
|
14: 14mm |
|
|
|
|
16: 16mm |
|
|
|
Fluido |
Aria/acqua (condizionale)/vuoto |
|
Pressione operativa |
0-1.0mp |
|
Pressione del vuoto |
-100kpa (10 torr) |
|
Temperatura operativa |
-10-60 ℃ |
|
Materiale |
Nylon (PA), poliuretano (PU) |
|
Raccordi del tubo pollici |
Raccordo per tubi metrici |
φd |
R |
A |
B |
H |
|
PCF5/32-M5 |
PCF4-M5 |
4 |
M5 |
6.5 |
24.4 |
10 |
|
PCF5/32-01 |
PCF4-01 |
4 |
R1/8 |
9 |
26.6 |
10 |
|
PCF5/32-02 |
PCF4-02 |
4 |
R1/4 |
11 |
28.8 |
15 |
|
PCF1/4-M5 |
PCF6-M5 |
6 |
M5 |
6.5 |
24 |
12 |
|
PCF1/4-01 |
PCF6-01 |
6 |
R1/8 |
9 |
28 |
12 |
|
PCF1/4-02 |
PCF6-02 |
6 |
R1/4 |
11 |
30 |
15 |
|
PCF1/4-03 |
PCF6-03 |
6 |
R3/8 |
12 |
30.5 |
19 |
|
PCF1/4-04 |
PCF6-04 |
6 |
R1/2 |
12.5 |
31.5 |
24 |
|
PCF5/16-01 |
PCF8-01 |
8 |
R1/8 |
9 |
28.5 |
14 |
|
PCF5/16-02 |
PCF8-02 |
8 |
R1/4 |
11 |
30.5 |
15 |
|
PCF5/16-03 |
PCF8-03 |
8 |
R3/8 |
12 |
31 |
19 |
|
PCF5/16-04 |
PCF8-04 |
8 |
R1/2 |
12.5 |
32.5 |
24 |
|
PCF3/8-01 |
PCF10-01 |
10 |
R1/8 |
9 |
32.4 |
17 |
|
PCF3/8-02 |
PCF10-02 |
10 |
R1/4 |
11 |
34 |
17 |
|
PCF3/8-03 |
PCF10-03 |
10 |
R3/8 |
12 |
34 |
19 |
|
PCF3/8-04 |
PCF10-04 |
10 |
R1/2 |
12.5 |
35 |
24 |
|
PCF1/2-01 |
PCF12-01 |
12 |
R1/8 |
9 |
35 |
19 |
|
PCF1/2-02 |
PCF12-02 |
12 |
R1/4 |
11 |
35 |
19 |
|
PCF1/2-03 |
PCF12-03 |
12 |
R3/8 |
12 |
35 |
19 |
|
PCF1/2-04 |
PCF12-04 |
12 |
R1/2 |
12.5 |
36.5 |
24 |
|
|
PCF16-03 |
16 |
R3/8 |
16.5 |
46.4 |
24 |
|
|
PCF16-04 |
16 |
R1/2 |
18 |
48.4 |
32 |
|
|
PC |
PCF |
|
Tipo |
Push-in-Connector |
|
|
Supporto del tipo di filo |
BSPT / NPT / METRIC |
|
|
Filo |
Maschio |
Femmina |
|
Installazione |
Avvitare i fori filettati o il cilindro e altre estremità dell'attrezzatura |
Avvitare il cilindro o l'articolazione filettati esternamente |
|
Applicazione |
Il modello universale più comune, preferito, dotato di apparecchiature thread interne |
Utilizzato per il collegamento con raccordi filettati esterni o in situazioni con requisiti di spazio elevati |
|
Installato sul cilindro o sul corpo della valvola (il cilindro ha filetti interni), l'estremità filettata è collegata all'apparecchiatura e il tubo è inserito per l'uso |
Collegare l'uscita dell'aria della valvola di controllo o della valvola del solenoide (con filettatura esterna) e correggere il dispositivo con filettatura interna e inserire un tubo all'altra estremità |
|
|
Richiede una resistenza di bloccaggio più forte o requisiti di tenuta più elevati, spesso utilizzati in combinazione con il sigillante o l'O-ring del filo |
A causa dello spazio limitato, è possibile utilizzare solo thread interni per la connessione. Può ridurre la lunghezza complessiva dell'articolazione |
|
Quali applicazioni pneumatiche sono PCF Female Straight Push in Tube Adat per？
Deve essere una connessione accessoria filettata esterna con requisiti di spazio elevato
A cosa dovrei prestare attenzione quando si utilizza un giunto del connettore PCF?
La pressione dell'operazione non può superare 1,0 MPA
