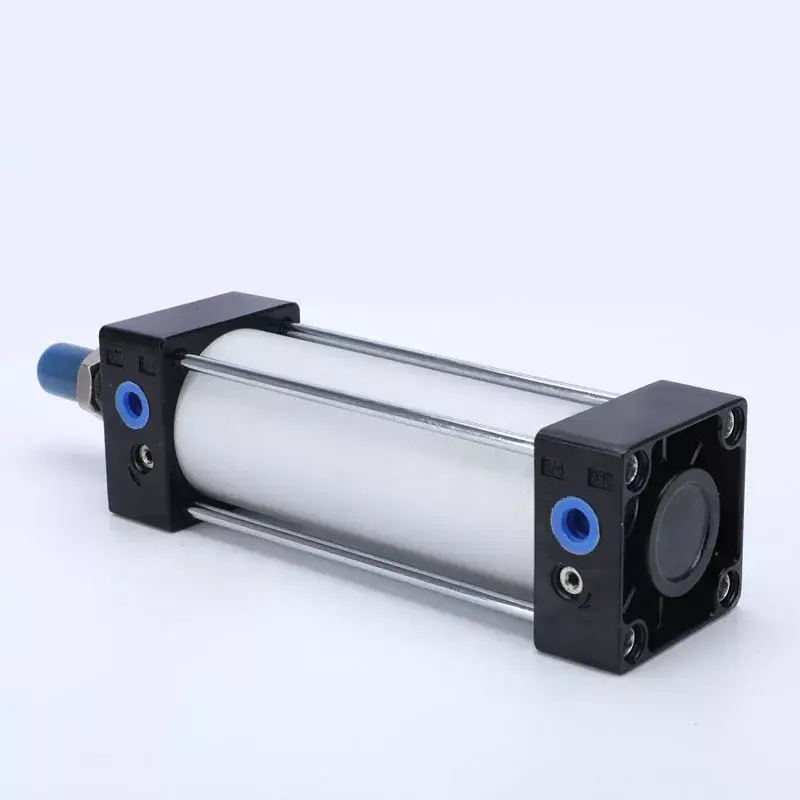

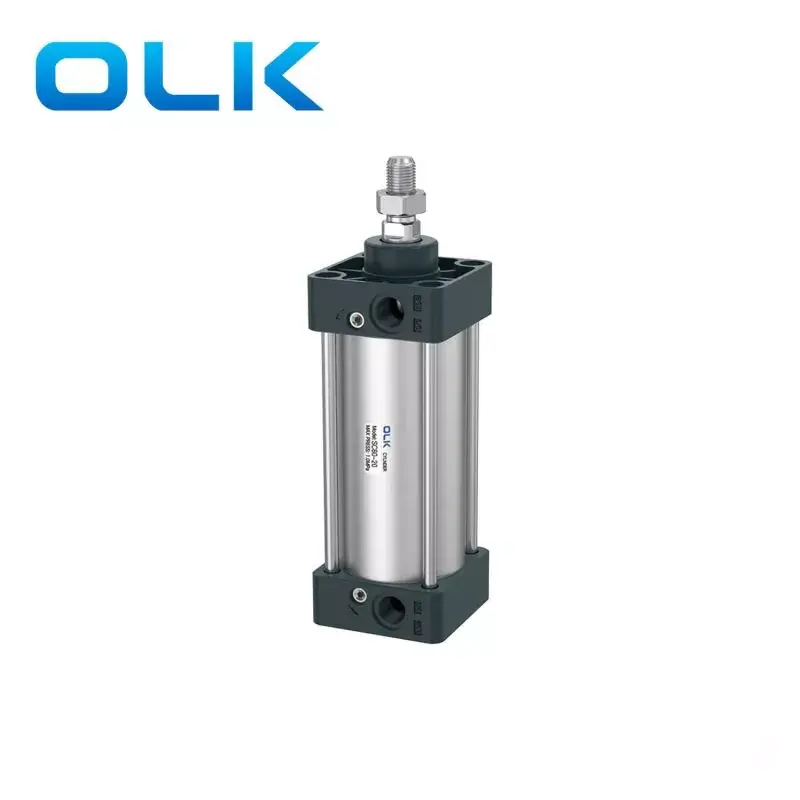

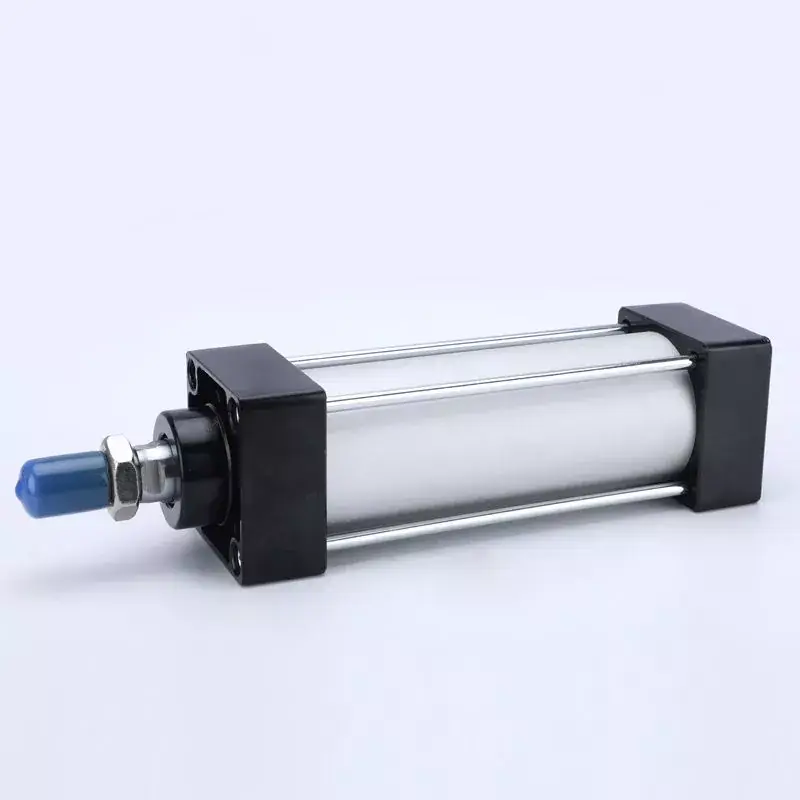

Cilindro standard serie SC

Model:SC 80X80

Benvenuti nel nostro negozio all'ingrosso di cilindri standard serie SC, ogni richiesta dei clienti riceve risposta entro 24 ore. Ouleikai (OLK) è il produttore professionale, vorremmo fornirvi cilindri serie SC e vi offriremo il miglior servizio post-vendita e consegna puntuale.

Brand:
OLK
Bore size:
32, 40, 50, 63, 80, 100, 125, 160, 200, 250 mm
Stroke:
25mm - 1000mm
Action:
Double Acting
Cushion:
Adjustable Air Cushion
Working Pressure:
0.1-1.0Mpa(14-145 Psi)

Invia richiesta

Descrizione del prodotto

OLK è un produttore e fornitore cinese che produce principalmente cilindri standard della serie SC con molti anni di esperienza. Spero di costruire rapporti d'affari con te. I cilindri pneumatici standard della serie SC sono realizzati utilizzando materiali leggeri come la lega di alluminio, con conseguente peso ridotto che aiuta a migliorare l'efficienza operativa delle apparecchiature. Sono caratterizzati da un design compatto e dimensioni ridotte, consentendo l'installazione in spazi limitati, adatti a scenari con vincoli di spazio. Rispetto ai cilindri standard ISO 15552, i cilindri della serie SC di pari diametro hanno una lunghezza inferiore. La regolazione del cuscino è più fluida.

Con una varietà di dimensioni e modelli disponibili, soddisfano le esigenze delle linee di produzione automatizzate, delle macchine per l'imballaggio e delle applicazioni robotiche, comprese funzioni come la spinta lineare e la rotazione.

OLK, in qualità di produttore di pneumatici in Cina, può progettare e produrre cilindri con diversi diametri e corse in base ai requisiti dettagliati e alle effettive esigenze del cliente. Inoltre, possono essere dotati di componenti del cilindro come CA, CB, flange e raccordi. Il cilindro pneumatico standard della serie SC offre prezzi competitivi, garantendo ai clienti un maggiore rapporto costo-efficacia.

Cilindro standard serie OULEIKAI SC che utilizza materiale in lega di alluminio Caratteristiche del prodotto

Caratteristiche del cilindro standard serie SC:

1. Cilindro pneumatico standard della nostra azienda.

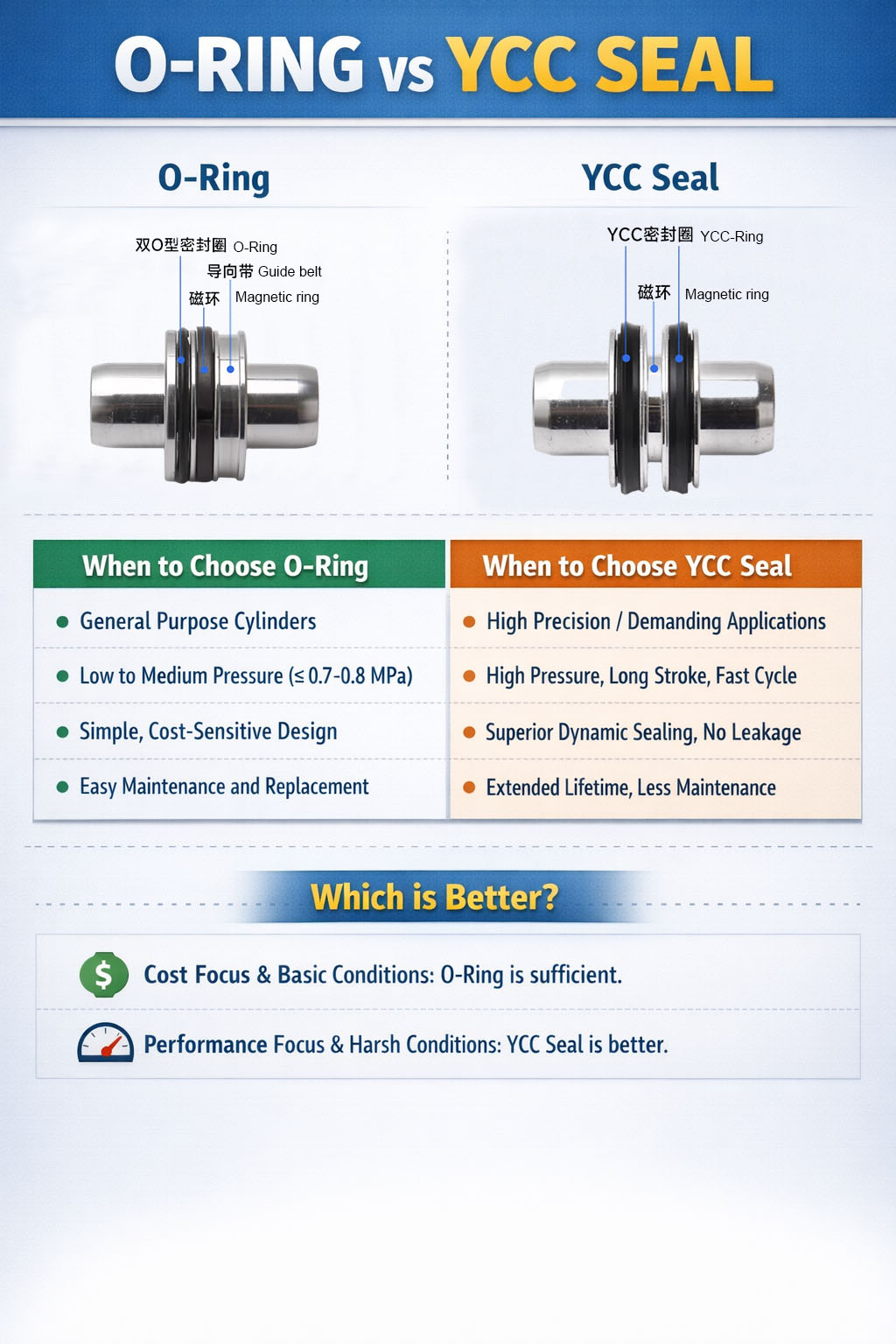

2. La guarnizione del pistone adotta una speciale struttura di tenuta bifacciale, di dimensioni compatte, con funzione di stoccaggio dell'olio.

Pressione di prova: si riferisce al limite di pressione massimo impostato dal produttore durante i test di fabbrica, che indica la pressione dell'aria più alta che la struttura del prodotto può sopportare in un breve periodo di tempo senza scoppiare, deformarsi o subire danni permanenti. Pressione di lavoro non normale, utilizzata solo per verificare la resistenza;

4. Rispetto ai cilindri standard IS015552, i cilindri della serie SC hanno lunghezze inferiori a parità di diametro del cilindro.

5. Regolazione fluida dell'ammortizzazione del cilindro.

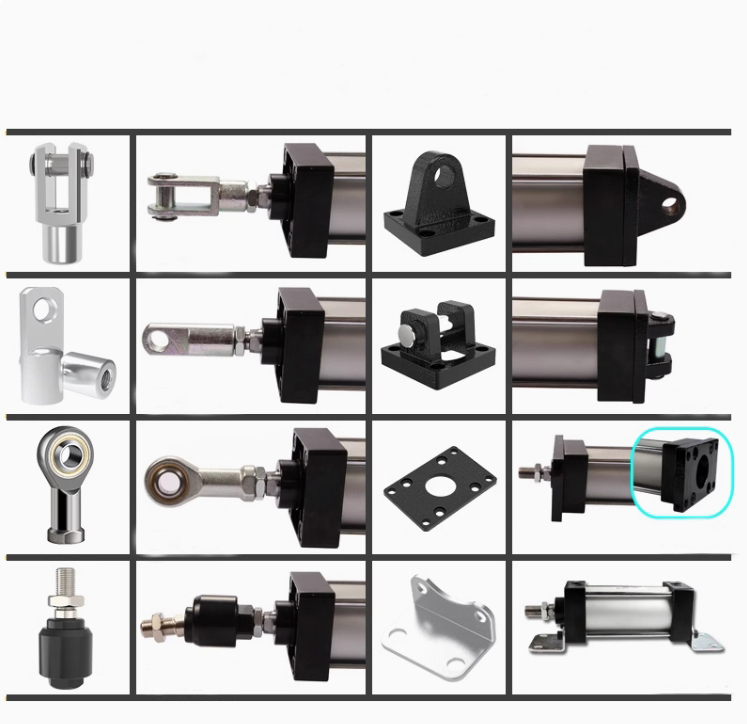

6. Sono disponibili varie specifiche di cilindri e accessori di montaggio dei cilindri per la selezione del cliente.

7. I materiali di tenuta resistenti alle alte temperature sono scelti per garantire che il cilindro funzioni normalmente in condizioni fino a 150°C.

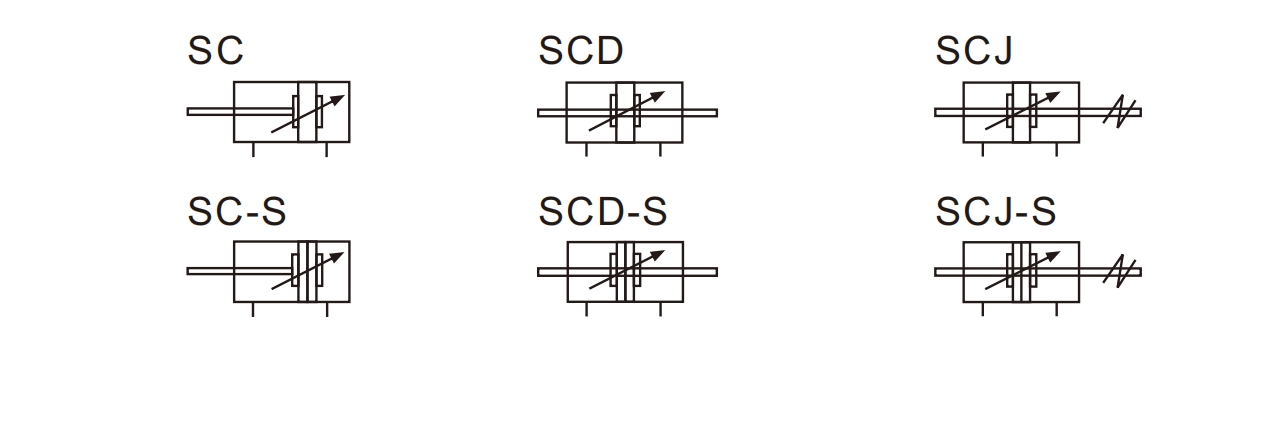

Simbolo del cilindro standard serie SC:

codice di ordinazione
SC	50	-	50	-	20	-	S
Modello	FORO		COLPO		Corsa regolabile		Magente	-
SC: Cilindro standard a doppio effetto					10:10 mm		VUOTO: senza magnete		Codice sigillo	MONTAGGIO	TIPO DI FILETTO

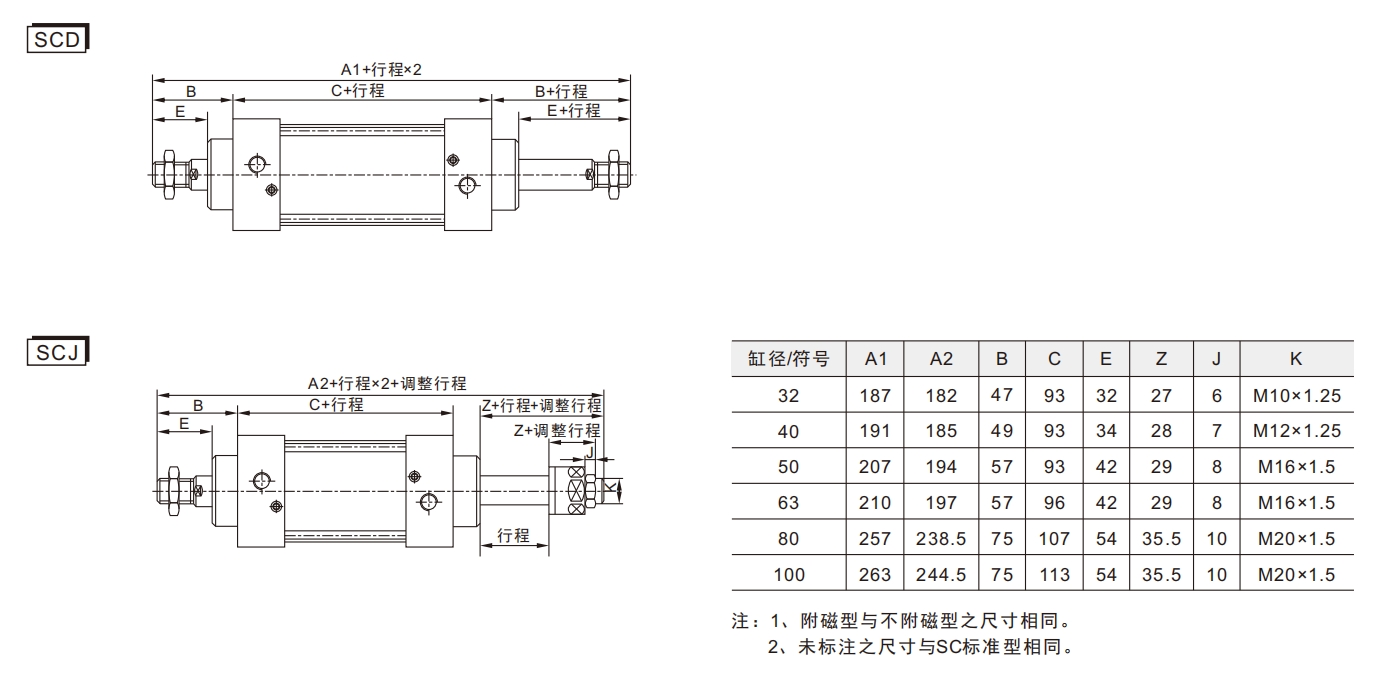

SCD: Cilindro a doppio effetto e stelo passante					20:20 mm		S:con magnete		vuoto: TPU	LIBBRE	VUOTO: PT
SCJ: Cilindro a doppio effetto, stelo passante, corsa regolabile					30:30 mm				N:NBR	FA	T:NPT
					40:40 mm				H:FKM/VITOM	FB	G: G
					50:50 mm					CA
					75:75 mm					CB
					100:10 mm					TC

Cilindro standard serie SCParametri delle specifiche standard：

Serie ISO6431 (	32	40	50	63	80	100
Modalità di recitazione	Doppia azione
Usa la gamma di velocità	Aria Pulita
Pressione di esercizio	0,1-1,0 MPa (14-145 Psi)
Prova Pressione	1,5 Mpa (215 Psi)
Intervallo di temperature di lavoro	'-20-80℃
	30-800
Modalità di bufferizzazione	Regolabile
Distanza di bufferizzazione (mm)	21				28	29
Dimensione della porta	PT1/8	PT1/4		PT3/8		PT1/2

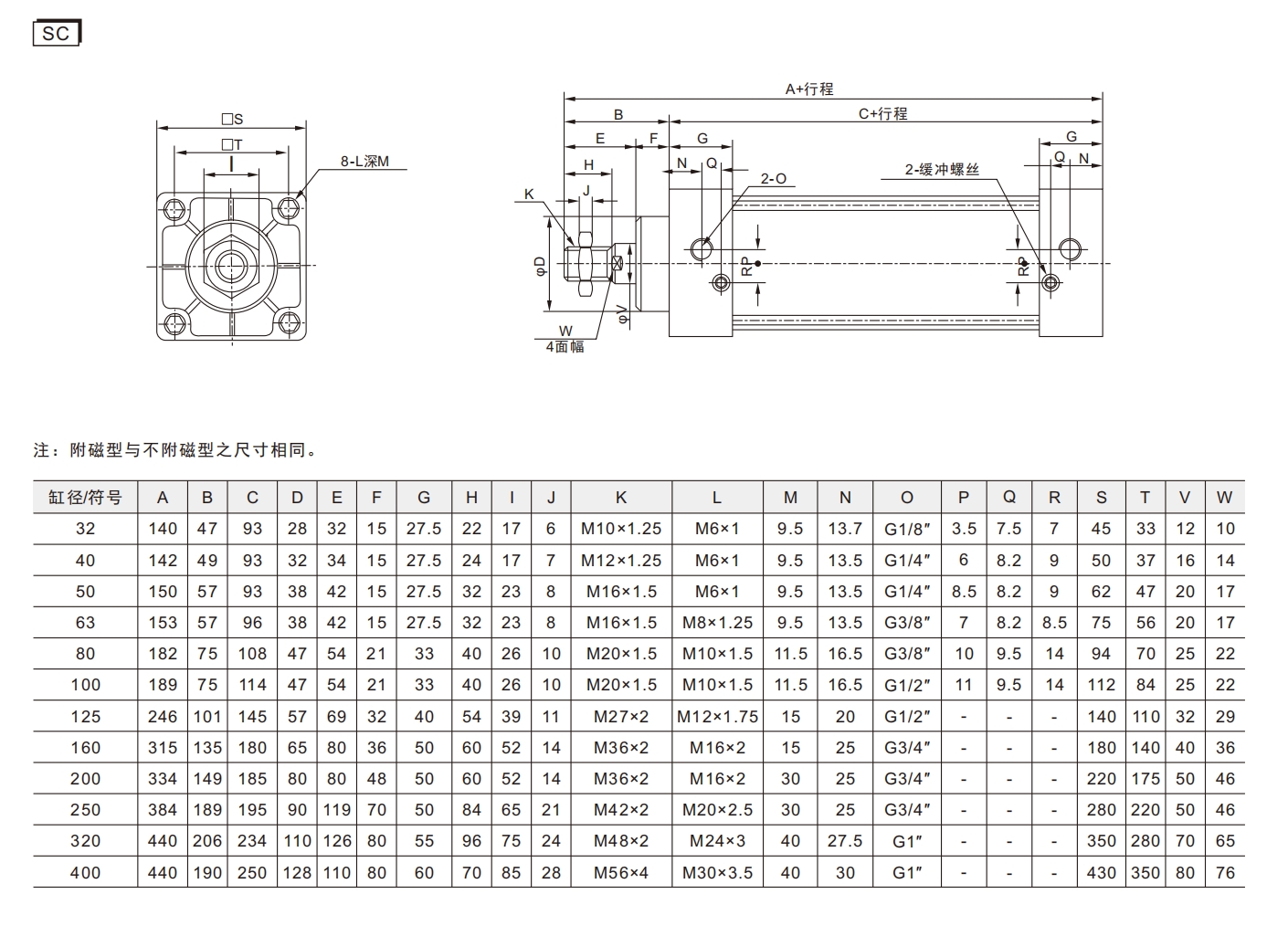

	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S	T	V	W
32	140	47	93	28	32	15	27.5	22	17	6	M12X1,25	M6X1	9.5	13.7	G1/8''	3.5	7.5	7	45	33	12	10
40	142	49	93	32	34	15	27.5	24	17	7	M12X1,25	M6X1	9.5	13.5	G1/8''	6	8.2	9	50	37	16	14
50	150	57	93	38	42	15	27.5	32	23	8	M16X1,5	M6X1	9.5	13.5	G1/8''	8.5	8.2	9	62	47	20	17
63	153	57	96	38	42	15	27.5	32	23	8	M16X1,5	M8X1,25	9.5	13.5	G3/8''	7	8.2	8.5	75	56	20	17
80	182	75	108	47	54	21	33	40	26	10	M20X1,5	M10X1,5	11.5	16.5	G3/8''	10	9.5	14	94	70	25	22
100	189	75	114	47	54	21	33	40	26	10	M20X1,5	M10X1,5	11.5	16.5	G1/2''	11	9.5	14	112	84	25	22
125	246	101	145	57	69	32	40	54	39	11	M27X2	M12X1,75	15	20	G1/2''	-	-	-	140	110	32	29
160	315	135	180	65	80	36	50	60	52	14	M36X2	M16X2	15	25	G3/4''	-	-	-	180	140	40	36
200	334	149	185	80	80	48	50	60	52	14	M36X2	M16X2	30	25	G3/4''	-	-	-	220	175	50	46
250	384	189	195	90	119	70	50	84	65	21	M42X2	M20X2,5	30	25	G3/4''	-	-	-	280	220	50	46
320	440	206	234	110	126	80	55	96	75	24	M48X2	M24X3	40	27.5	G1''	-	-	-	350	280	70	65
400	440	190	250	128	110	80	60	70	85	28	M56X4	M30X3,5	40	30	G1''	-	-	-	430	350	80	76

Domande frequenti:

D: Qual è la differenza tra l'intervallo di pressione di esercizio utilizzato nelle bombole pneumatiche della serie SC e la pressione di prova?

A: Intervallo di pressione di esercizio: all'interno di questo intervallo, il cilindro può avviarsi, funzionare e mantenere normalmente le sue prestazioni. Intervallo di pressione operativa del cilindro pneumatico SC: 0,1 MPa -1,0 MPa (14-145 psi); Il superamento di questo intervallo può provocare movimenti ritardati, guasti alla tenuta o danni.

In genere è circa 1,5 volte il limite superiore della pressione di lavoro;

Cilindro SC – Raccordi e tubi consigliati (applicazioni)

Cilindro SC – Raccordi e tubi consigliati (applicazioni)

Tag caldi: Cilindro pneumatico SC, cilindro a tirante standard, cilindro a doppio effetto, cilindro pneumatico 32-250 mm, cilindro d'ammortizzo regolabile
