Valvola a push micro serie 104 a 3 vie

Model:M104-622

OLK è una valvola e fornitori di valvole a molla a push a 3 44 serie 104 professionali in Cina, puoi essere certo per la valvola a pulsante Micro Push Serie 104 all'ingrosso e personalizzato dalla nostra fabbrica e ti offriremo il miglior servizio post-vendita e la consegna tempestiva.

Invia richiesta

Descrizione del prodotto

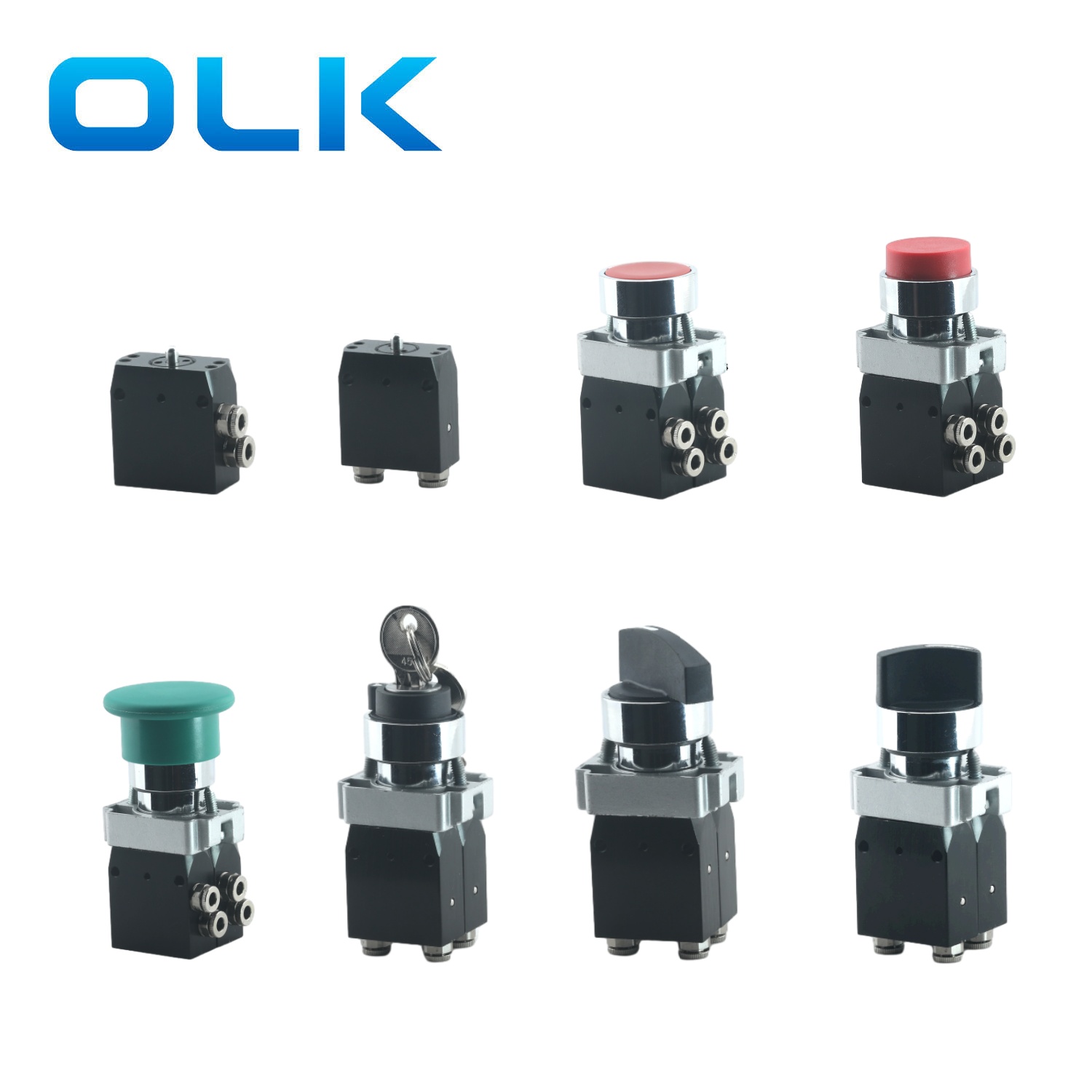

La valvola a pulsante Micro Push di Ouleikai (OLK) 104 è una valvola meccanica pneumatica compatta 3/2 progettata per precisione ed efficienza. Viene spesso usato per rilevare se qualcosa si muove, come l'apertura e la chiusura di una porta o di una finestra, o per percepire parti che si muovono all'interno di una macchina. Le valvole a 3 vie e 2 vie sono disponibili nelle versioni NO o NC. Valvola M104 con vari switch pulsanti possono essere scelti. Liesides è possibile scegliere tre posizioni possono essere scelte in switch a braccio lungo, interruttori a braccio corto e interruttori chiave. Includendo due posizioni, tre posizioni mantenute e momentanee a tre posizioni.

Il suo corpo in lega di alluminio leggero garantisce la durata mantenendo un design elegante e moderno.

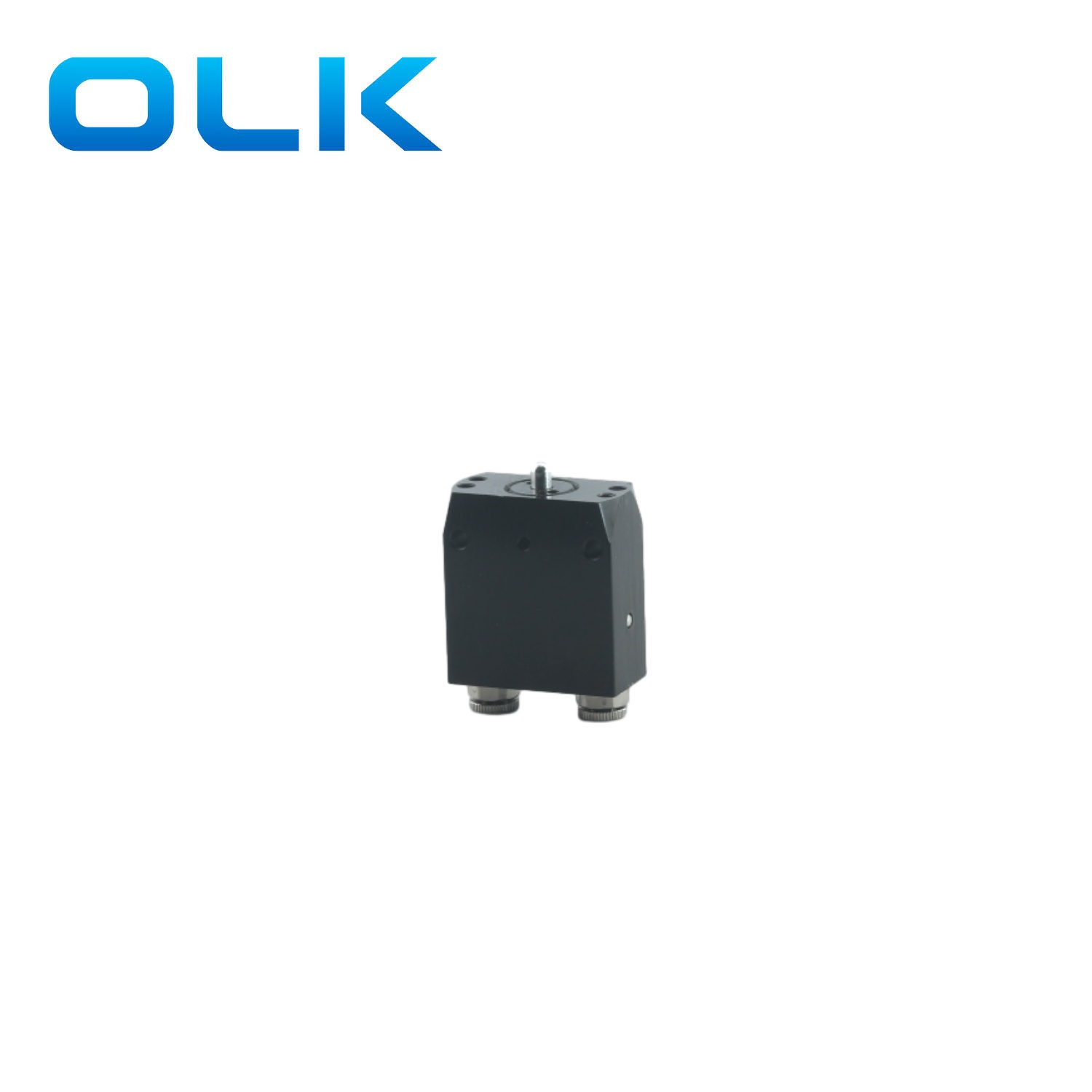

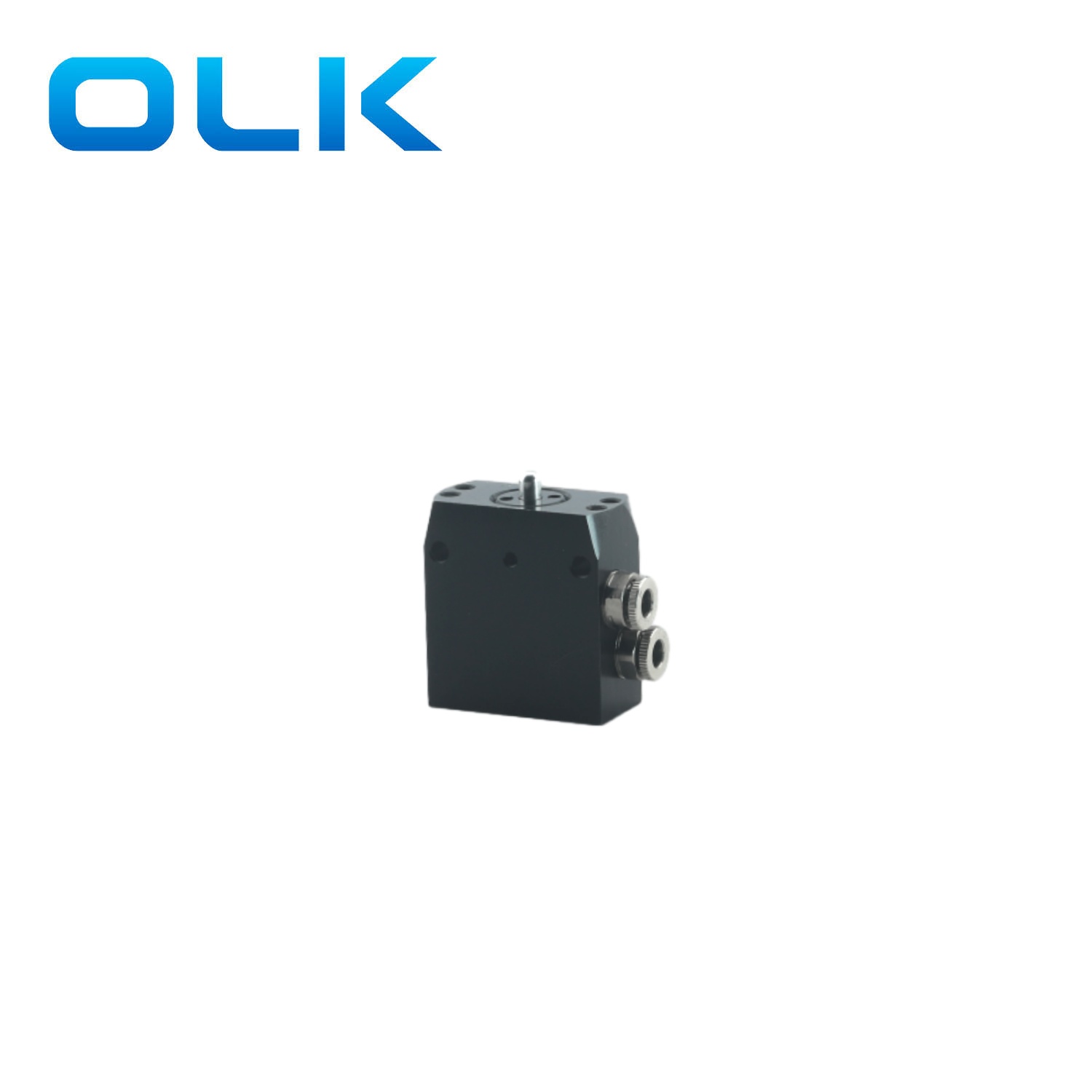

La valvola a push micro serie a 3 via 104 è disponibile in due configurazioni: porta laterale e porta inferiore, offrendo opzioni di installazione flessibili per adattarsi a diverse applicazioni.

Per una maggiore comodità, i raccordi a connessione push-in integrati consentono connessioni di tubi rapidi e senza problemi, eliminando la necessità di adattatori o raccordi aggiuntivi. Sperimenta una soluzione pneumatica senza soluzione di continuità ed efficiente con la valvola meccanica della serie 104!

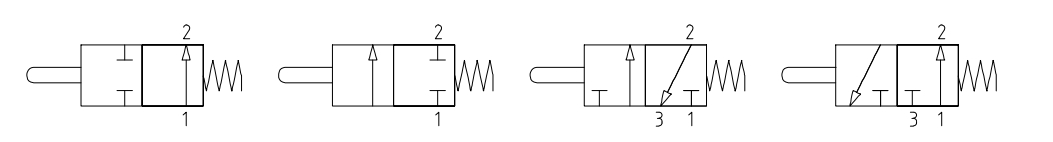

Serie M104 Simbolo:

Codice di ordinazione
M104	_	22	_	622	_	1	_	P	_	F
MODELLO:		Numero di porte		Tipo di attuatore		Colore del pulsante		Tipo di porta		Funzione
Micro valvola in serie 104		22: 2 Position 2 Way		Blank: tipo base		1: rosso		L: porta laterale		ANNO
		32: 2 Posizione 3 via		623: tipo di pulsante piatto		2: nero		P: porta inferiore		C: NC
				623: tipo di pulsante convesso		3: verde
				625: tipo di pulsante di funghi		4: giallo
				627: interruttori a braccio lunghi
				628: tipo di switch chiave
				630: interruttori a braccio corto

Codice di ordinazione
M104	_	52	_	622	_	1	_	P
MODELLO:		Numero di porte		Tipo di attuatore		Colore del pulsante		Tipo di porta
Micro valvola in serie 104		52: 2 posizione 5way		Blank: tipo base		1: rosso		L: porta laterale
				622: tipo di pulsante piatto		2: nero		P: porta inferiore
				623: tipo di pulsante convesso		3: verde
				625: tipo di pulsante di funghi		4: giallo
				627: interruttori a braccio lunghi
				628: tipo di switch chiave
				630: interruttori a braccio corto

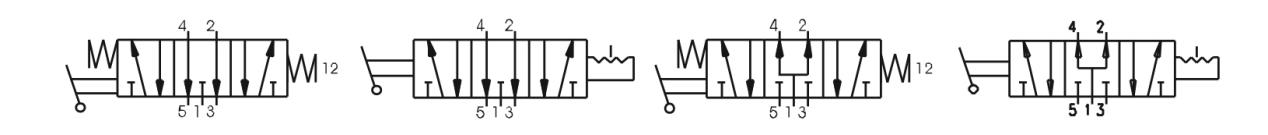

Codice di ordinazione
M104	_	53	_	33	_	630	_	0	P
MODELLO:		Numero di porte		Tipo		Tipo di attuatore			Tipo di porta
Micro valvola in serie 104		53: 3 posizioni a 5 vie		32: centro di scarico		627: interruttori a braccio lunghi		0: momentaneo a tre posizioni	L: porta laterale
				33: Centro di pressione		628: tipo di switch chiave		1: interruttore mantenuto a tre posizioni	P: porta inferiore
						630: interruttori a braccio corto

Serie 104 Micro Pulsante Valvola Generale Parametri

mezzo di lavoro	Aria (filtrata attraverso un filtro superiore a 40μm)
Funzione	No, NC
Orifizio efficace	Φ2.5
connettore	Push 4 mm nel connettore
Diametro della porta	G1/8
Numero di posizioni	2/2 via o 3/2 via
Portata standard NL/min	90nl/min
Pressione di lavoro massima	10 bar
Temperatura di lavoro ° C.	'-5∼70 ℃
Materiale del corpo	lega di alluminio

Valvola M104 - Riepilogo ordina per i tipi di pulsanti

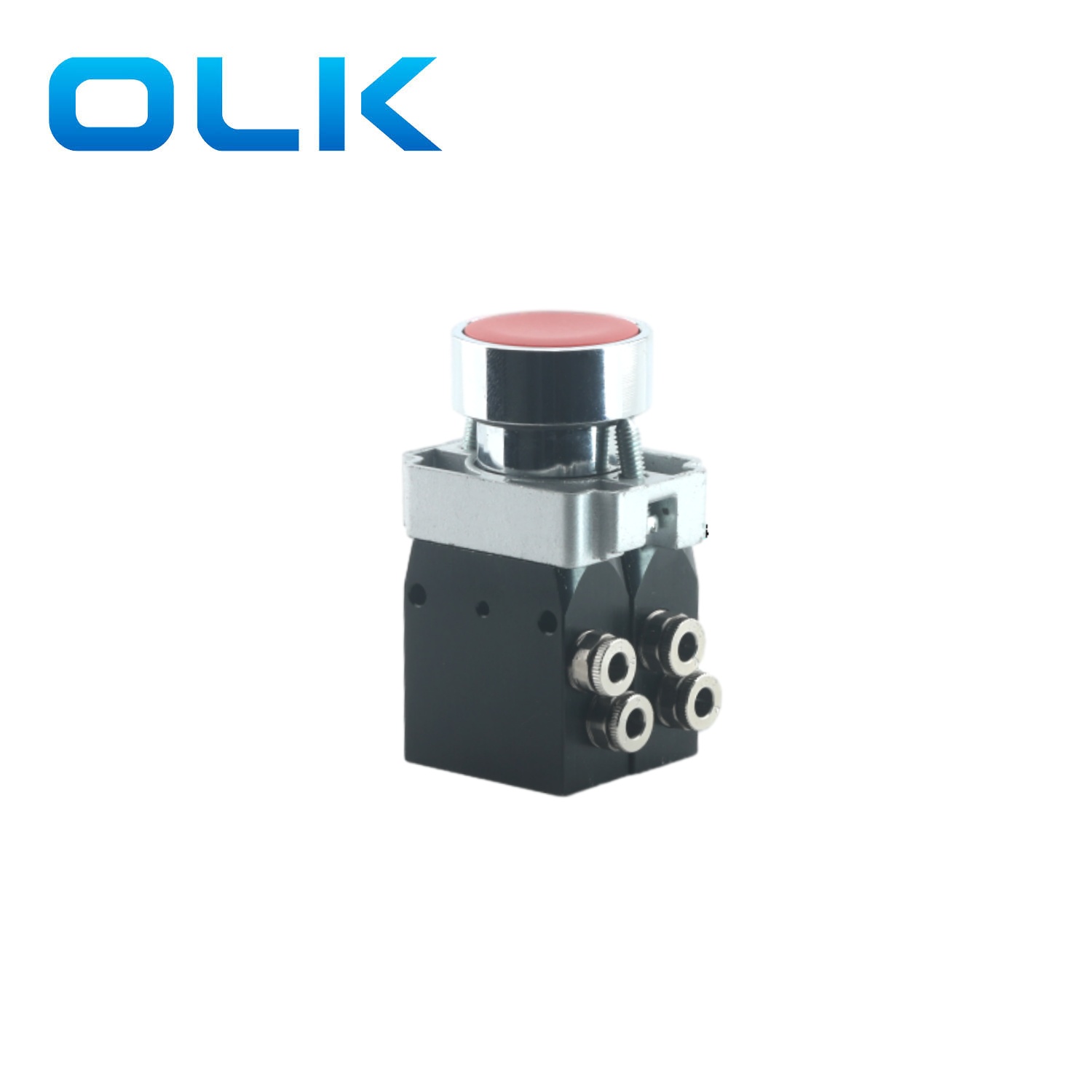

622: tipo di pulsante piatto	M104. 622. 1	1: rosso
	M104. 622. 2	2: nero
	M104. 622. 3	3: verde
	M104. 622. 4	4.aesello

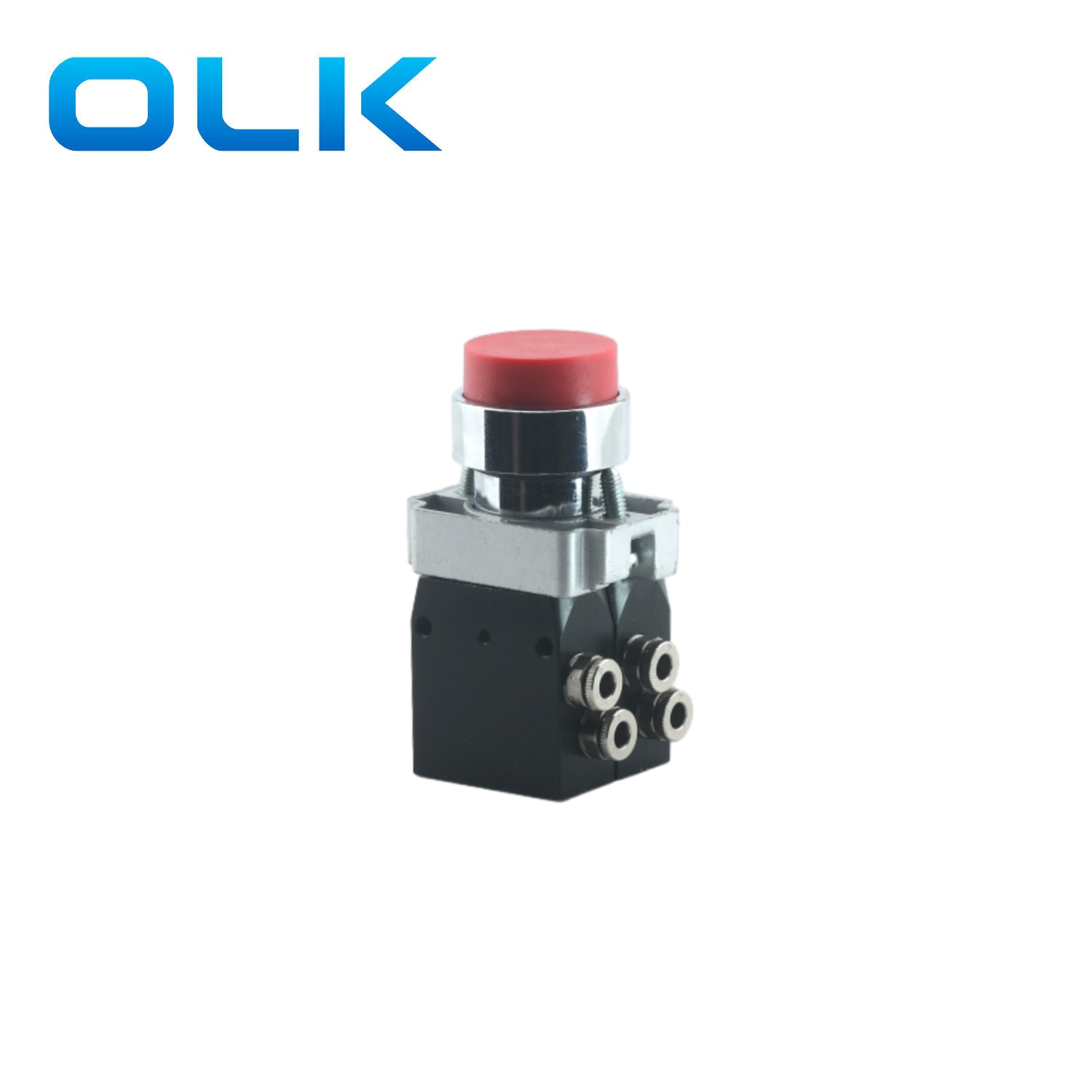

623: tipo di pulsante convesso	M104. 623. 1	1: rosso
	M104. 623. 2	2: nero
	M104. 623. 3	3: verde
	M104. 623. 4	4.aesello

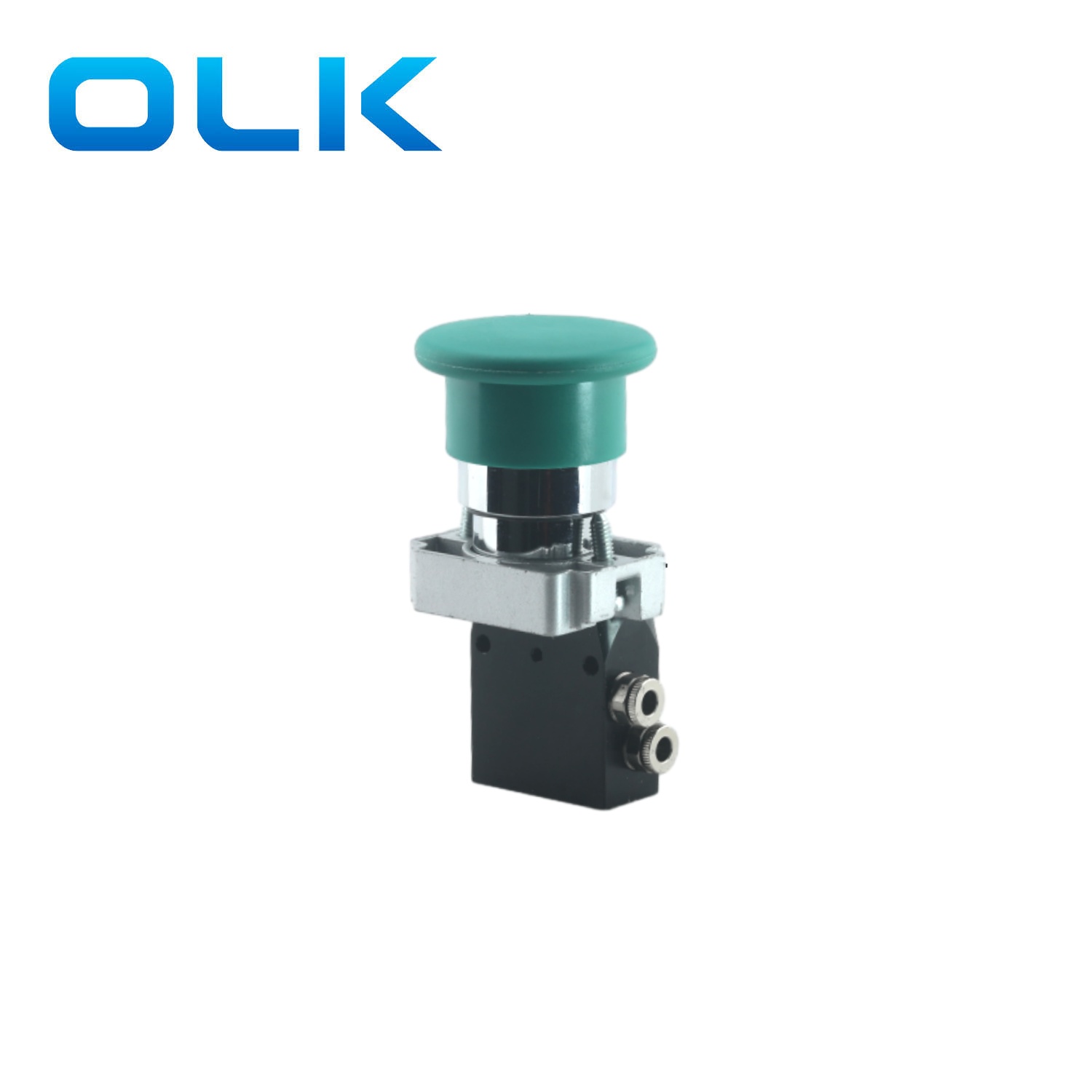

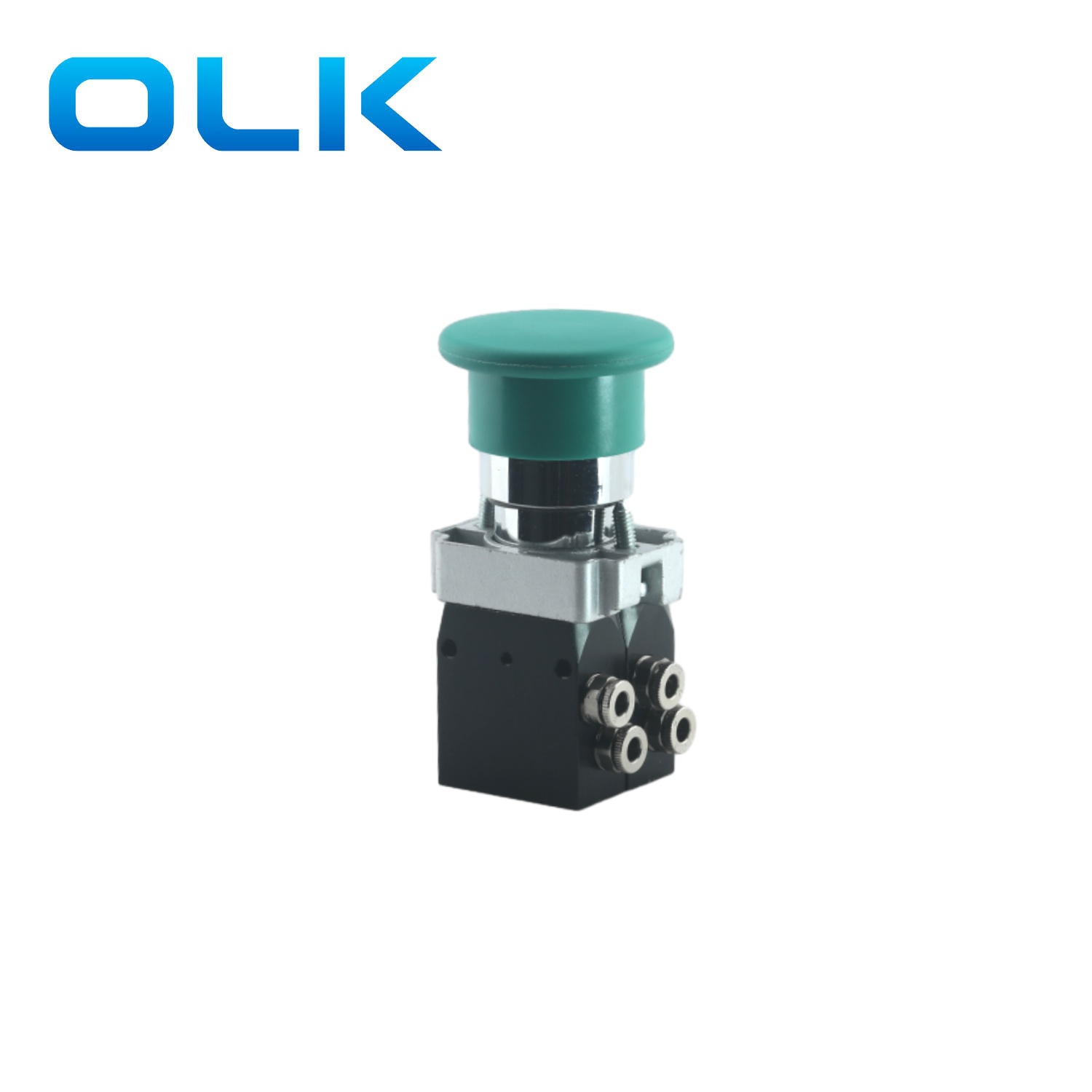

625: tipo di pulsante di funghi	M104. 625
627: interruttori a braccio lunghi	M104. 627	Interruttore mantenuto a due posizioni
	M104. 627.0	0: momentaneo a tre posizioni
	M104. 627.1	1: interruttore mantenuto a tre posizioni

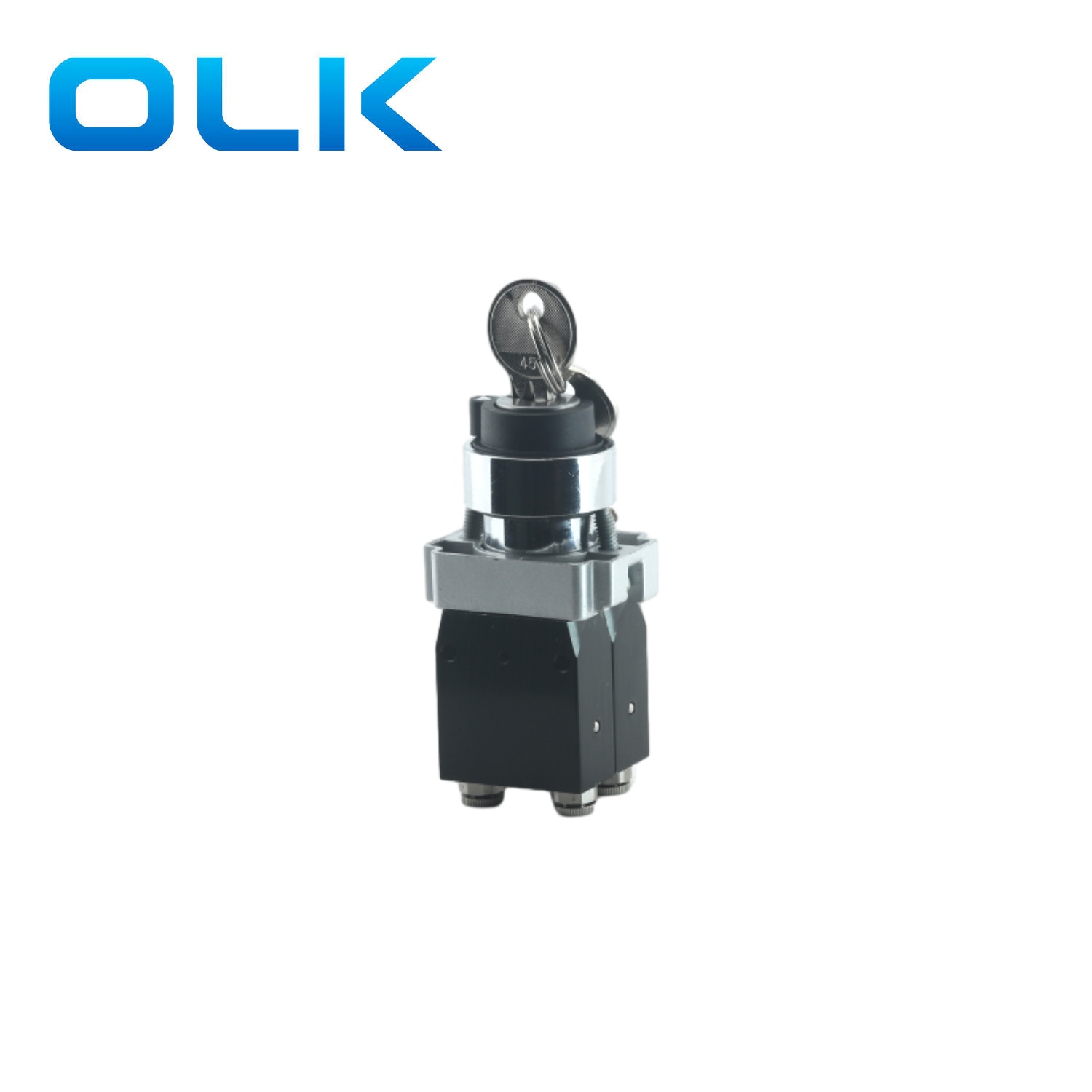

628: tipo di switch chiave	M104.628	Interruttore mantenuto a due posizioni
	M104.628.0	0: momentaneo a tre posizioni
	M104.628.1	1: interruttore mantenuto a tre posizioni

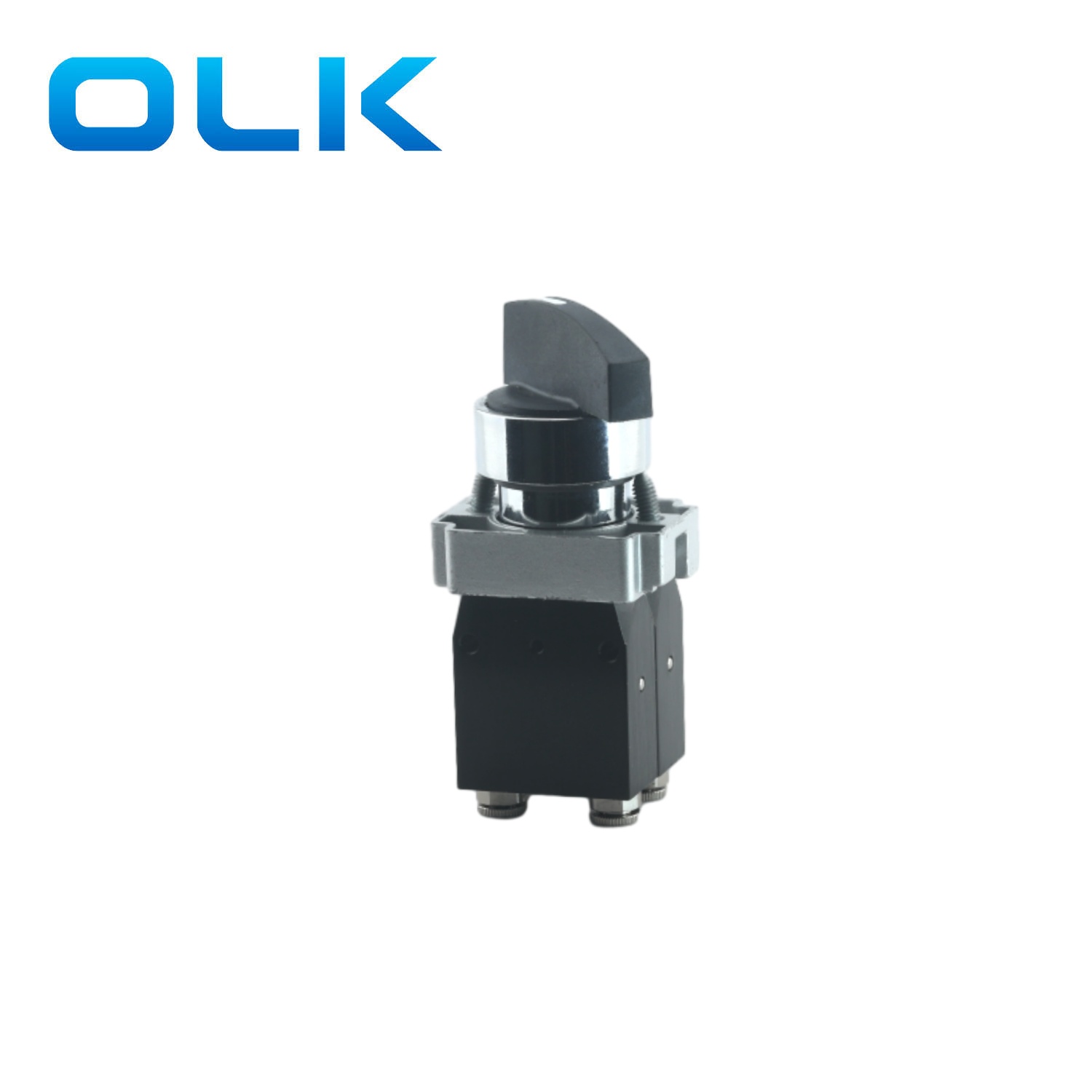

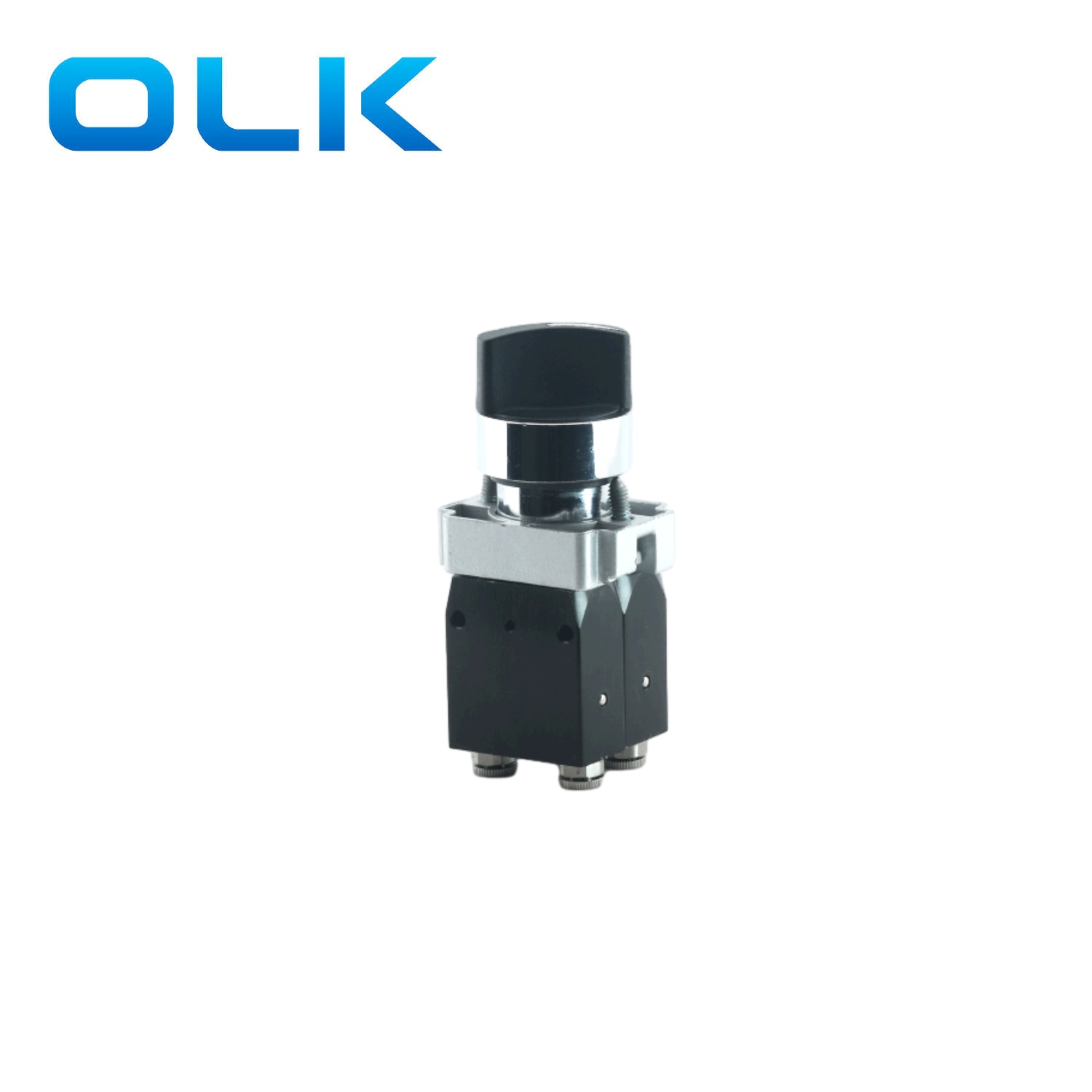

630: interruttori a braccio corto	M104.630	Interruttore mantenuto a due posizioni
	M104.630.0	0: momentaneo a tre posizioni
	M104.630.1	1: interruttore mantenuto a tre posizioni
Pannello di montaggio	M104.00
