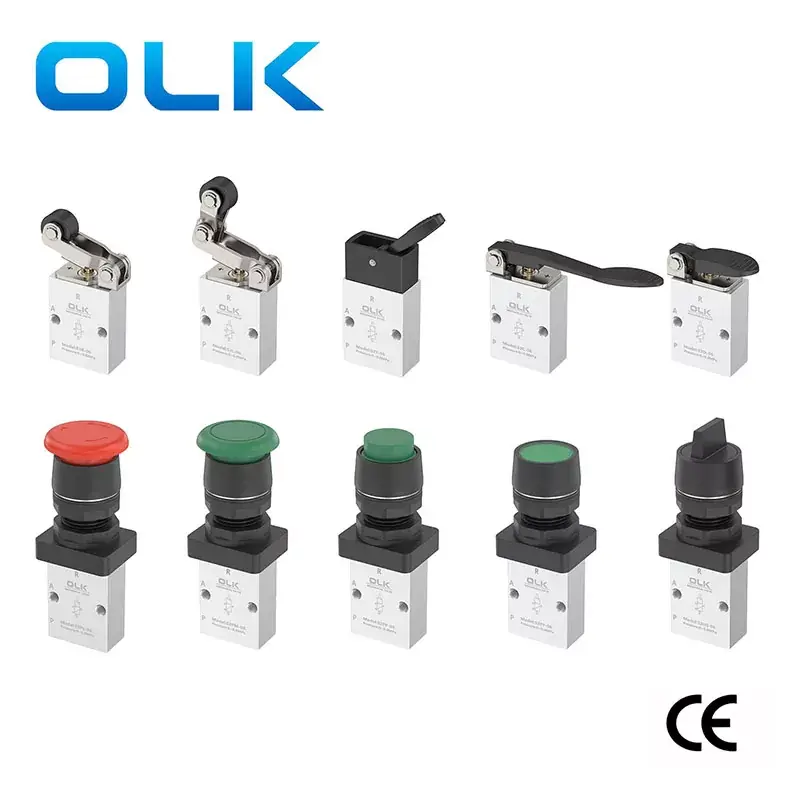

Puoi essere certo di acquistare la valvola di controllo a pulsante meccanico a 3 vie serie S3 dalla nostra fabbrica e ti offriremo il miglior servizio post-vendita e consegne puntuali. Ouleikai (OLK) produce la valvola a 3 vie a 3 vie compatta e ad azione diretta controllata esternamente posizione valvola meccanica serie S3. È dotato di commutazione flessibile e può essere installato in più posizioni. L'installazione è molto comoda e non richiede lubrificazione ad olio. Le teste di controllo sono disponibili sia in metallo che in plastica, con il materiale metallico (S3C, S3D, S3Y, S3R, S3L) che offre una durata di vita più lunga e affidabile. Le combinazioni della testa di controllo per la valvola meccanica possono essere ordinate separatamente presso la fabbrica OULEIKAI in Cina
OULEIKAI FLEXIBLE SWITCHINGS3 SERIES Valvola di controllo a pulsante meccanico a 3 vie Caratteristiche del prodotto
SIMBOLO:

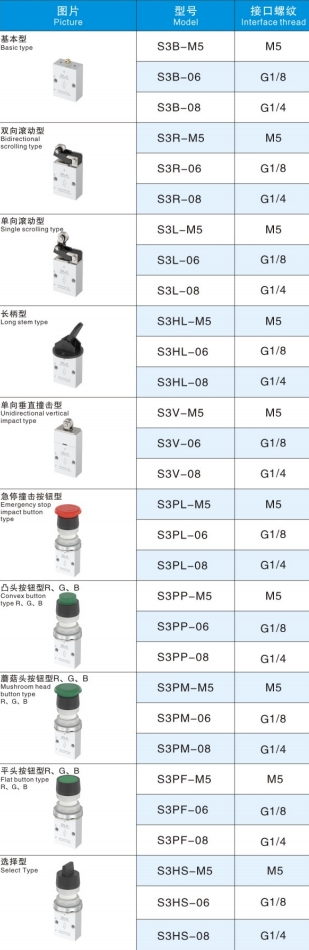

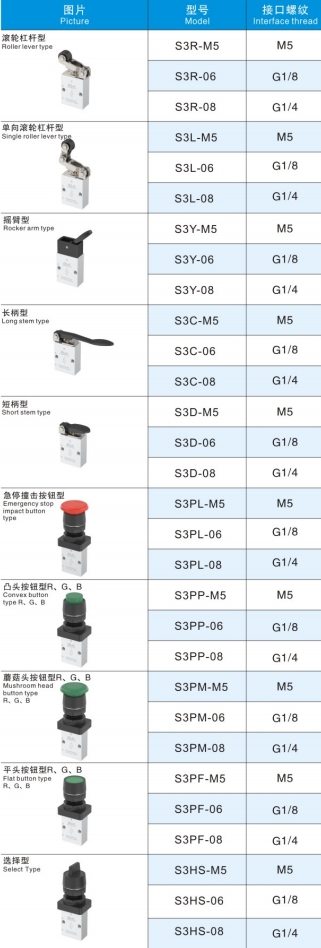

| Codice d'ordinazione |
|||
| S3 | PM | 06 | R |
| SERIE | CODICE | DIMENSIONE DELLA PORTA | COLORE DEL PULSANTE |
| Serie S3 2 posizioni 3 vie | B:Tipo base (M5B) |
100:06:G1/8 | PL:ROSSO |
|
|

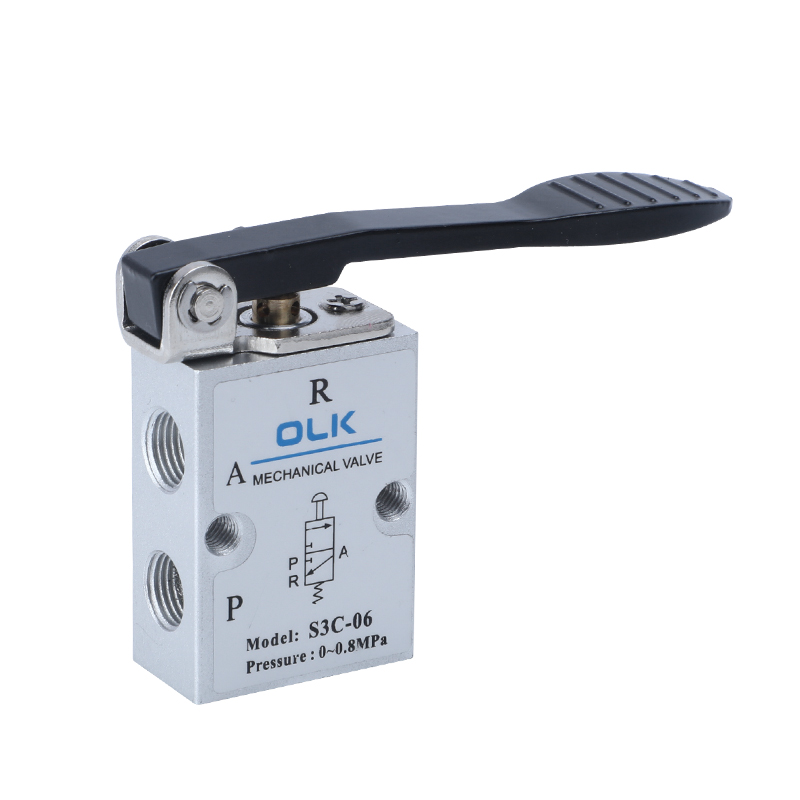

C: Tipo con manico lungo (M5C) |
200:06:G1/8 | PP/PF/PM/HS:ROSSO,VERDE,NERO |
|
|

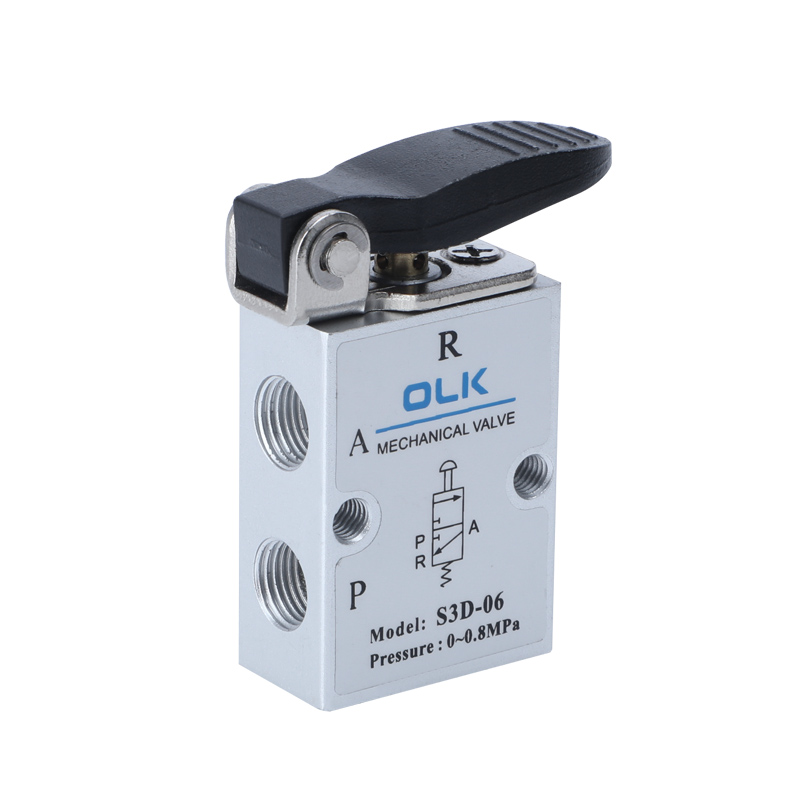

D: Tipo con impugnatura corta (M5D) |
200:08:G1/4 |
|
|
|
Y: Tipo con bilanciere (M5Y) |
|
|
|
|

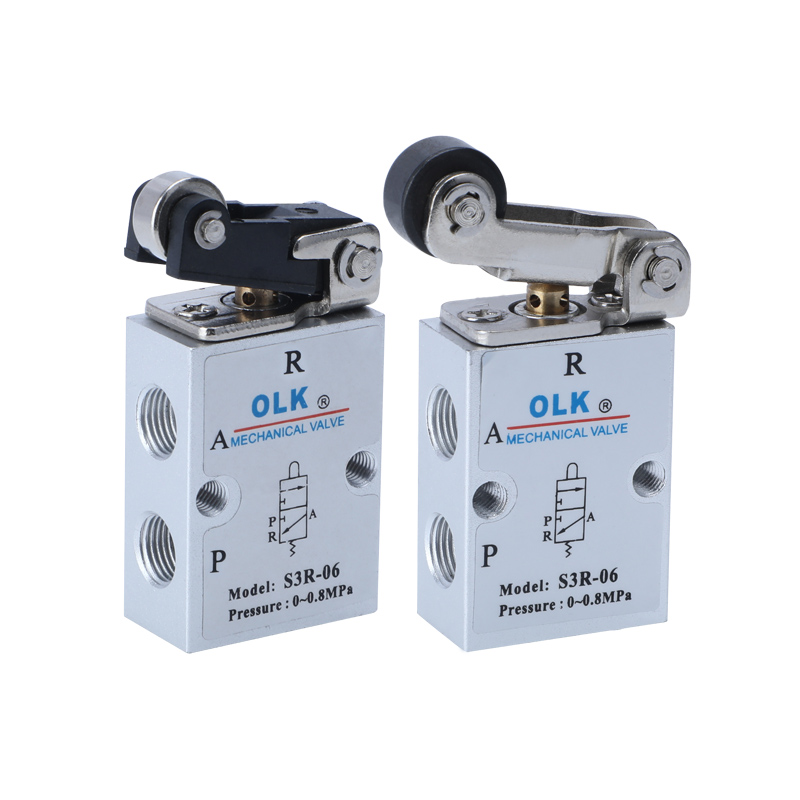

R: Tipo con leva a rotella (M5R) |
|
|
|
|

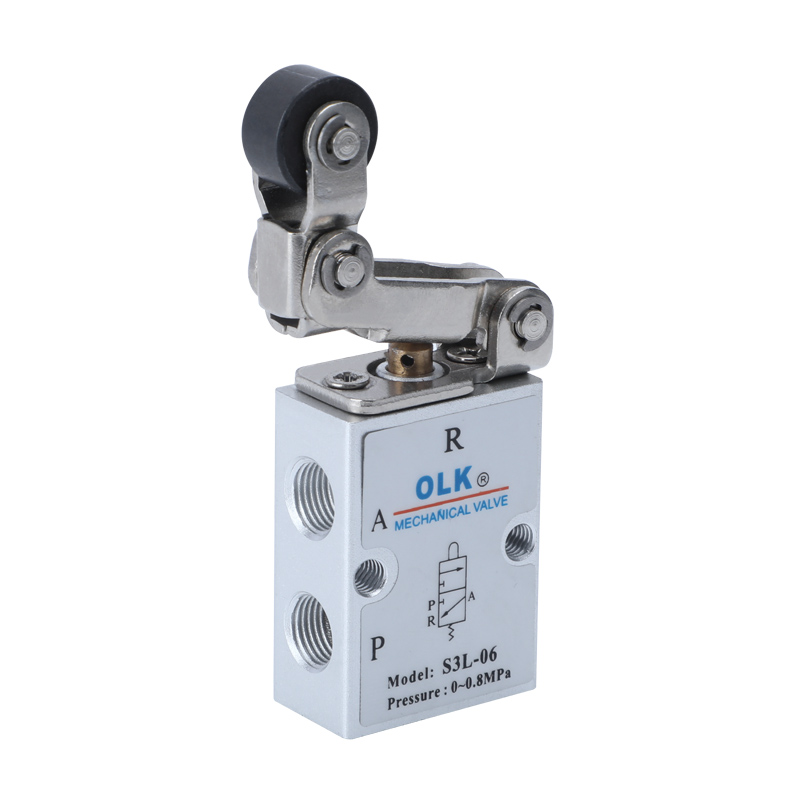

L: Tipo con leva a rotella unidirezionale (M5L) |
|
|
|
|
PL: Tipo pulsante di arresto di emergenza (M5PL) |
|
|
|
|
PP: tipo con pulsante a testa rialzata (M5PP) |
|
|
|
|
PF: tipo con pulsante a testa piatta (M5PF) |
|
|
|
|
PM: Tipo pulsante a fungo (M5PM) |
|
|
|
|
HS:Tipo di selettore (M5HS) |
|
|

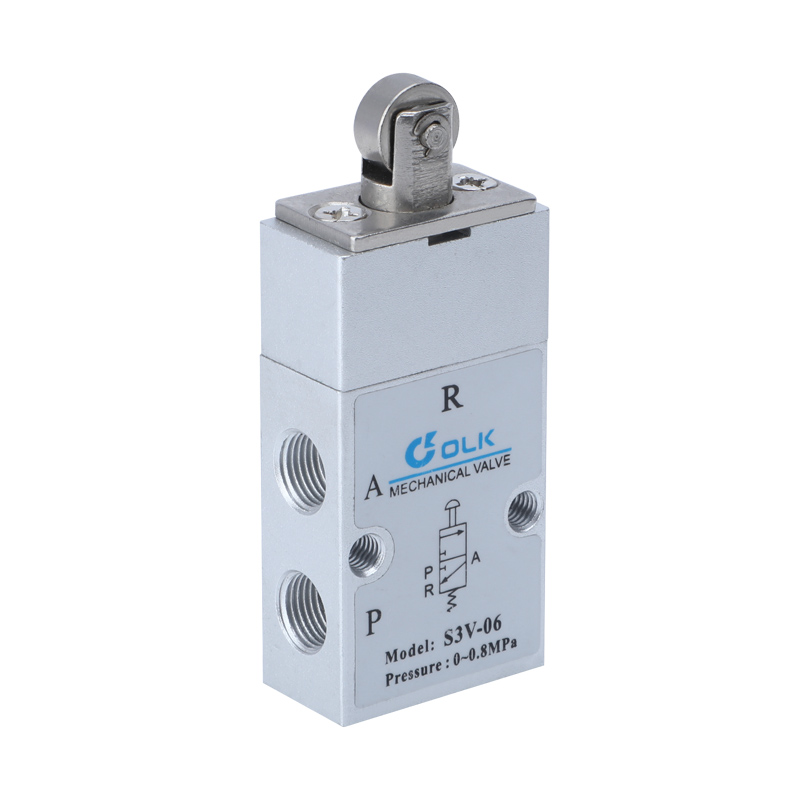

1. S3B, S3R, S3L, S3V series require external force provided by external mechanisms for switching, suitable for position detection or stroke switches.
2. Le serie S3PF, S3PM, S3PP, S3PL, S3Y, S3HS, S3C, S3D sono azionate manualmente e presentano varie forme strutturali delle teste di controllo per un comodo utilizzo in diverse condizioni.
3. Struttura della valvola a globo con eccellente tenuta, commutazione flessibile e nessuna necessità di lubrificazione ad olio.
4. Installazione semplice con più posizioni di montaggio.
5. Le teste di controllo delle serie S3C, S3D, S3Y, S3R, S3L sono realizzate in materiale metallico, garantendo una lunga durata e una maggiore affidabilità.
|
mezzo di lavoro |
Aria (filtrata attraverso un filtro superiore a 40μm) |
|
Azione |
Azione diretta esterna |
|
Diametro della porta |
05:M5,06:G1/8,08:G1/4 |
|
numero di posizioni |
Due posizioni a tre vie |
|
lubrificante |
inutile |
|
Intervallo di pressione di esercizio MPa(psi) |
0∼0,8(0~114) |
|
Resistenza alla pressione garantita |
1,5 MPa (215 psi) |
|
Temperatura di esercizio °C |
-20∼70 |
|
Area della sezione trasversale mm² (valore CV) |
05:2,5(0,14),06:8(0,45),08:12(0,67) |
|
Materiale del corpo |
lega di alluminio |
1) La parte di controllo è realizzata in plastica tecnica e può essere azionata solo manualmente. È vietato utilizzare impatti metallici per commutare la valvola.
2) Le serie S3B, S3C, S3D, S3PM, S3PF, S3PP sono a ripristino automatico. Le valvole manuali S3Y, S3HS, S3PL vengono ripristinate manualmente. Dopo aver premuto M3PL nella posizione, è necessario ruotare la manopola per ripristinare.
3) Prestare attenzione alla corsa di commutazione. Quando una forza esterna provoca la commutazione della valvola, la corsa di commutazione di base non deve superare l'intervallo della corsa di commutazione specificato nella tabella delle corse di controllo, altrimenti potrebbe causare danni al corpo della valvola.
4) La valvola a rullo unidirezionale S3L può commutare solo in una direzione (da destra a sinistra). L'impatto nella direzione opposta (da sinistra a destra) è inefficace.
5) Le combinazioni di teste di controllo possono essere ordinate separatamente.
