Struttura ad azione diretta OLK La valvola meccanica MV522 a 5/2 vie ha una struttura semplice, che utilizza un anello di tenuta di alta qualità per un'eccellente tenuta all'aria, buone prestazioni di isolamento e resistenza al calore e alla corrosione.
La filettatura della valvola a pulsante meccanico MV522 è G1/4, con un intervallo di pressione di 0-0,8 MPa e non richiede lubrificazione. Semplifica la manutenzione e l'assistenza, riducendo i tempi di fermo e i costi di manutenzione.
Simbolo:
|
Codice d'ordinazione |
|||
| MV | 52 | 2 | R |
| MODELLO: | POSIZIONE N. | DIMENSIONE DELLA PORTA: |
TIPO DI PULSANTE: |
| Valvola meccanica MV | Posizione 52:25 vie | 2:G1/4 | Vuoto: tipo base |
|
|
|
|
R: Tipo a rullo |
|
|
|
|
TB: tipo di pulsante di selezione |
|
|
|
|
EB: tipo con serratura |
|
|
|
|
PP: pulsante piatto |
|
|
|
|
PPL: pulsante convesso |
|
|
|
|
PB: pulsante circolare grande |

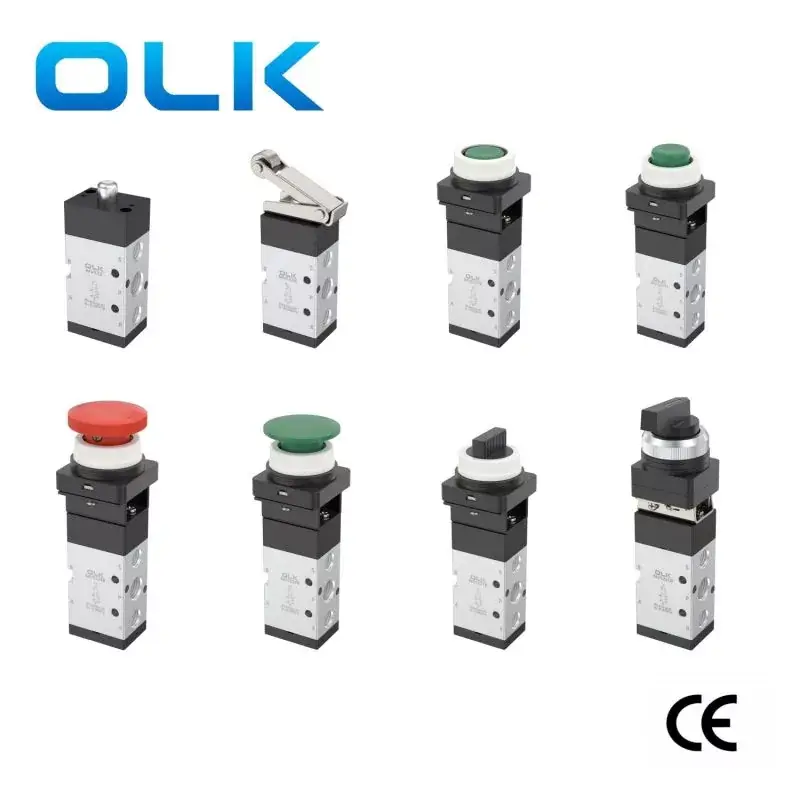

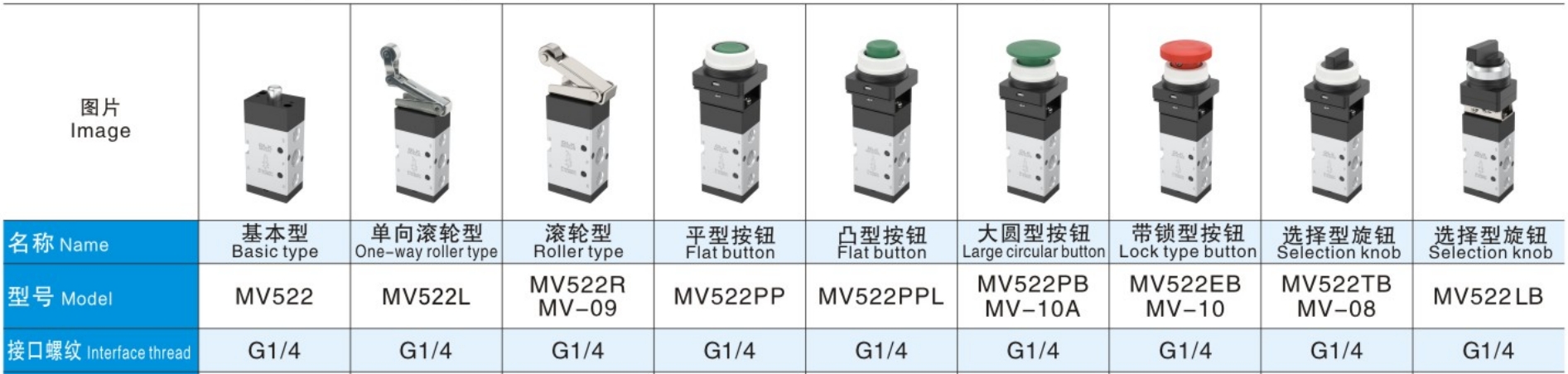

- Tipo base (MV522)

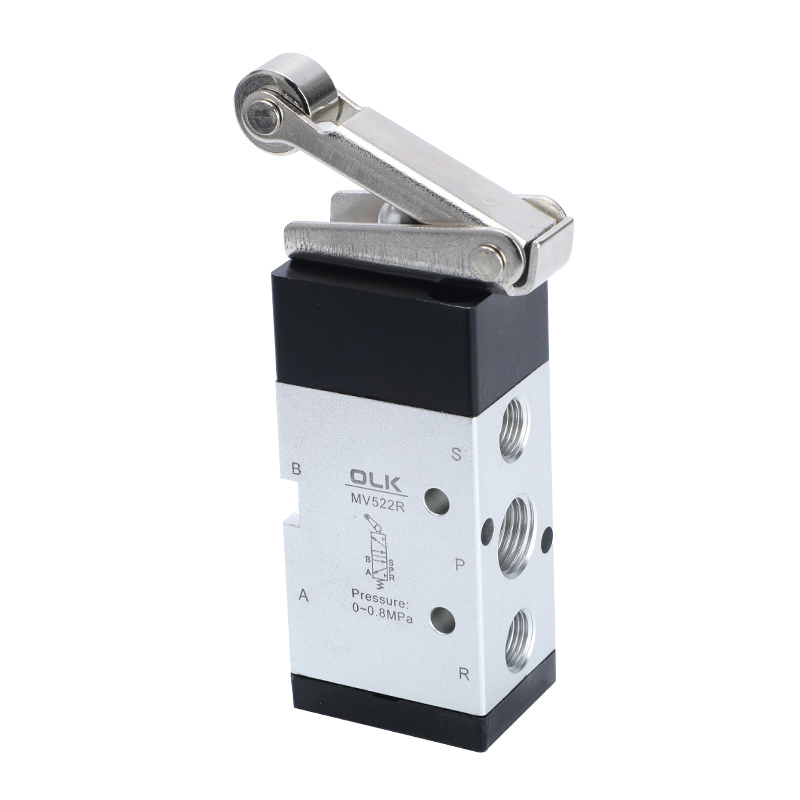

- Tipo a rulli (MV522/MV-09)

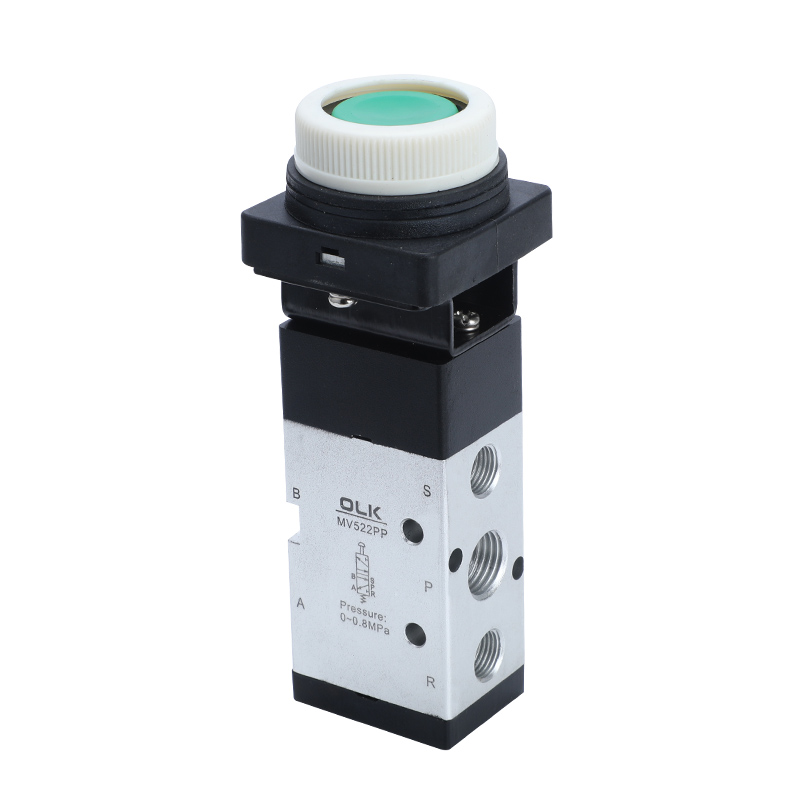

- Pulsante piatto (MV522PP)

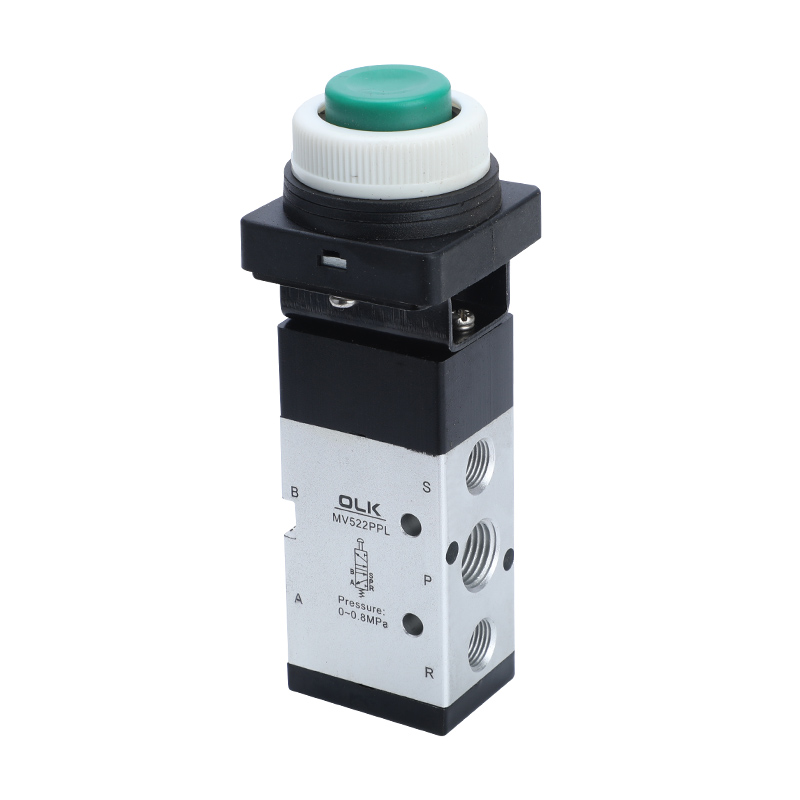

- Pulsante convesso (MV522PPL)

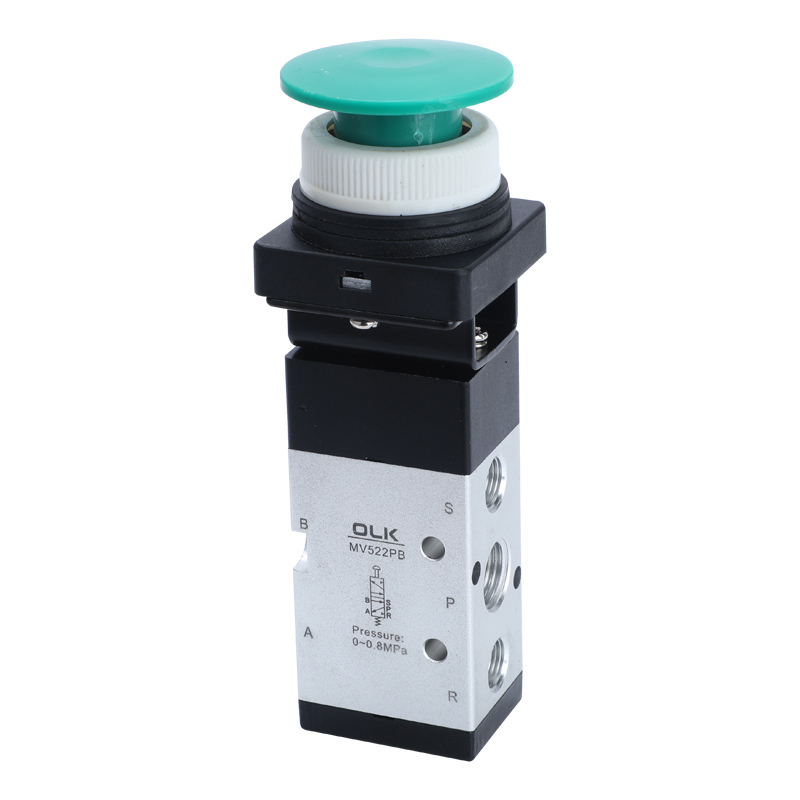

- Pulsante circolare grande (MV522PB/MV-10A)
- Tipo con serratura (MV522EB/MV-10)

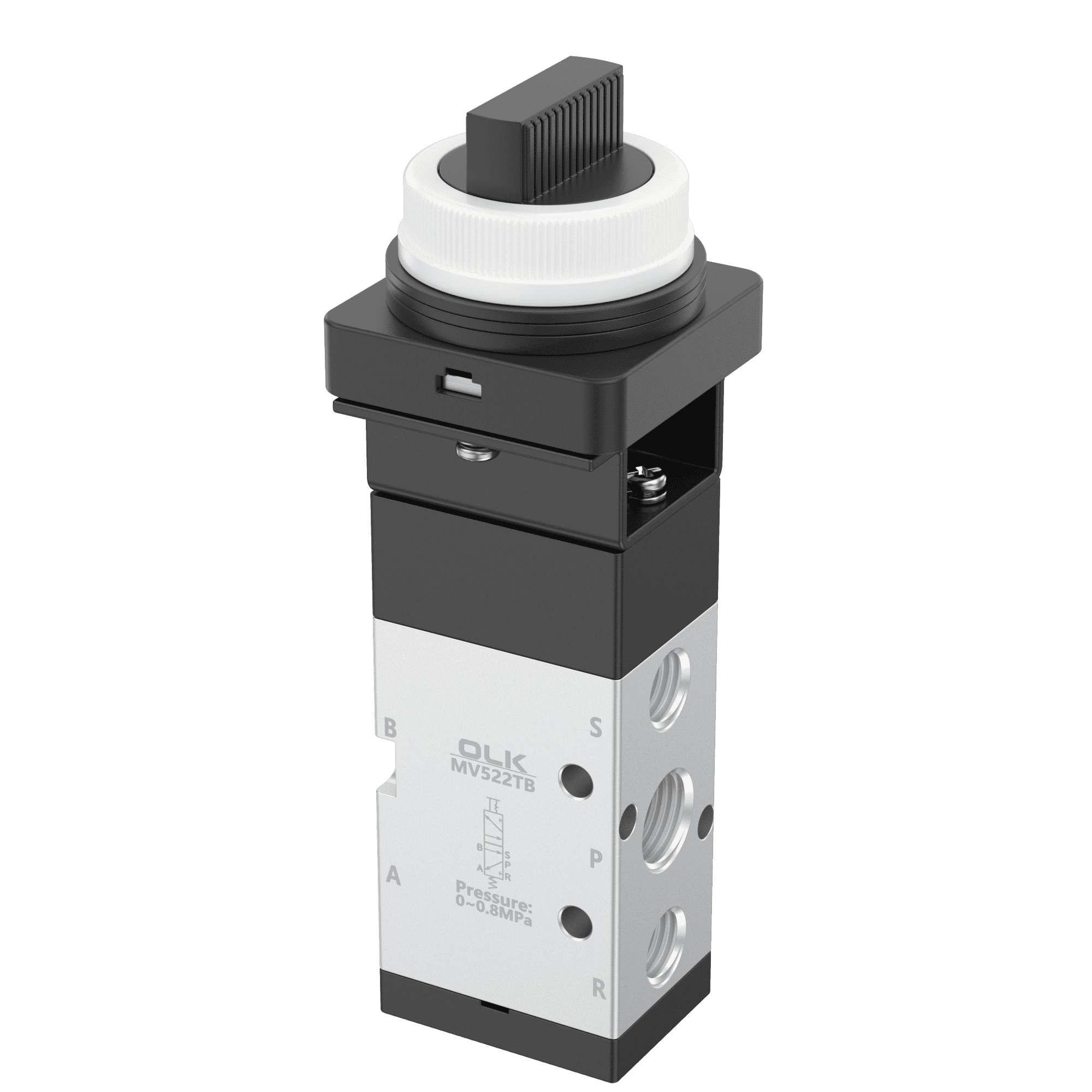

- Tipo di pulsante di selezione (MV522TB/MV-08)

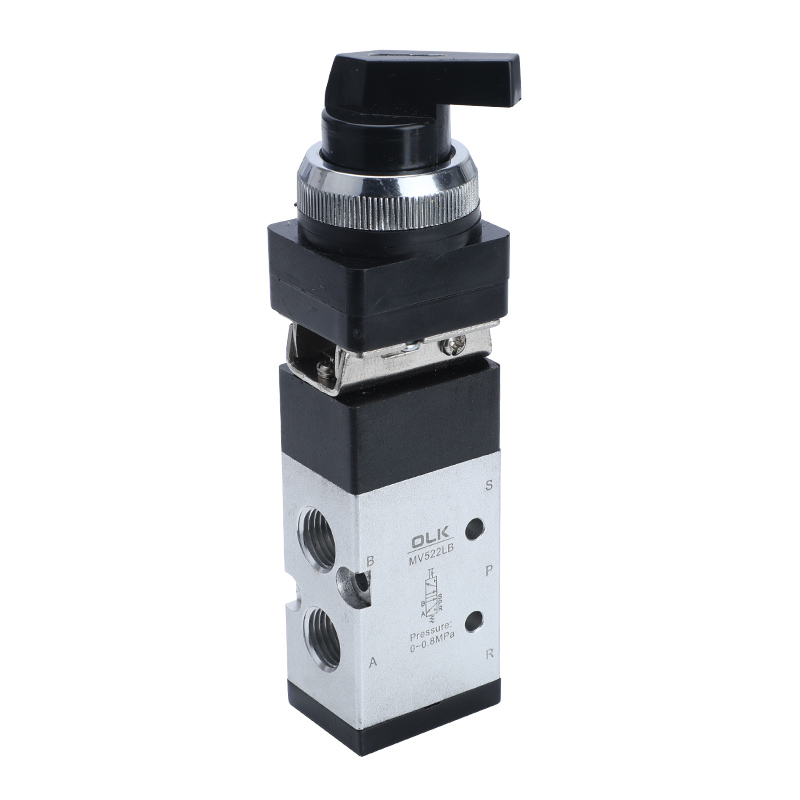

- Tipo di manopola di selezione (MV522LB)
|
mezzo di lavoro |
Aria (filtrata attraverso un filtro superiore a 40μm) |
|
Azione |
Azione diretta del controllo esterno |
|
Diametro della porta |
08:G1/4 |
|
numero di posizioni |
2 posizioni 5 vie |
|
lubrificante |
inutile |
|
Intervallo di pressione di esercizio MPa(psi) |
0∼0,8(0~114) |
|
Resistenza alla pressione garantita |
1,5 MPa (215 psi) |
|
Temperatura di esercizio °C |
-5∼60 |
|
Materiale del corpo |
lega di alluminio |
