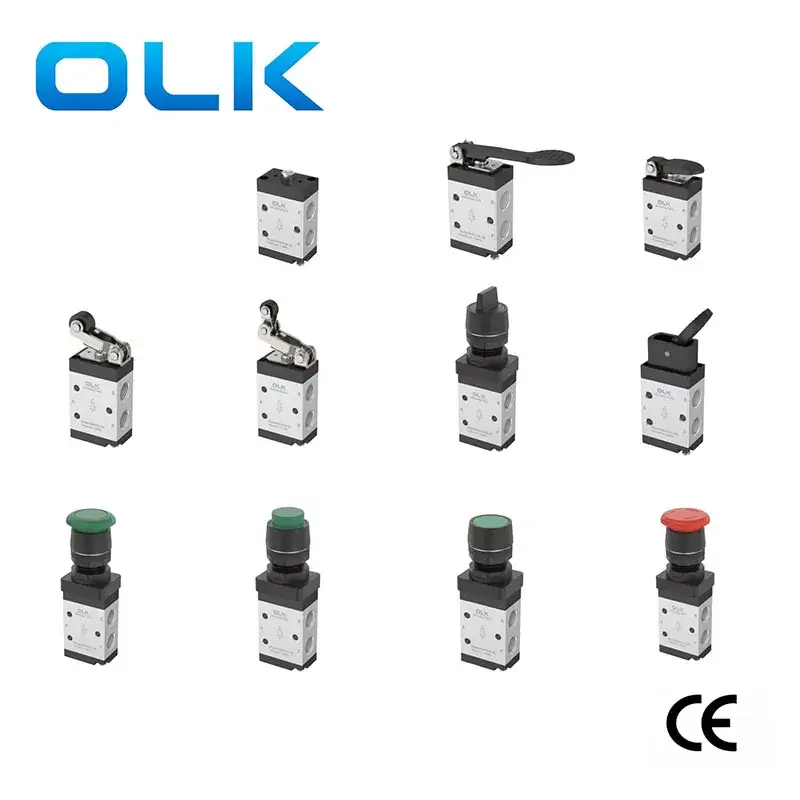

Valvola di controllo a pulsante meccanico serie M3 a 3 vie
Model:M3B
Benvenuti nella valvola di controllo a pulsante meccanico a 3 vie serie M3 all'ingrosso o personalizzata dalla nostra fabbrica in qualsiasi momento. Ti forniremo prezzi scontati di fabbrica per i nostri prodotti. OLK pneumatic è una serie M3 di valvole di controllo meccanico a pulsante a 3 vie, produttori e fornitori in Cina.
La valvola meccanica a 3/2 vie di tipo airtac della serie Ouleikai M3 ha 2 stati operativi e 3 selezioni di percorso. Valvola meccanica M3 adatta a diversi scenari di controllo pneumatico. La forza di controllo della valvola meccanica M3 con struttura a pistone non è influenzata dalla pressione di esercizio. Sono stabile, affidabile e durevole, adatto per ambienti di lavoro stabili a lungo termine, come il controllo pneumatico in linee di produzione automatizzate come linee di assemblaggio e linee di imballaggio.
Simbolo:
Codice di ordinazione
M3
PM
210
06
R
SERIE

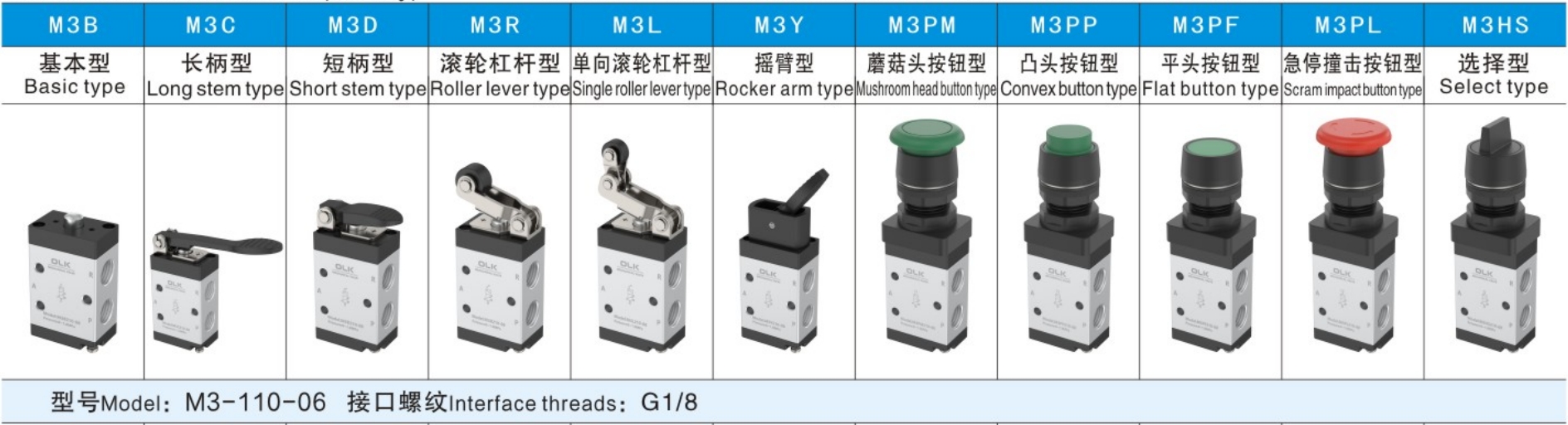

Tipo di pulsante
codice
DIMENSIONE DELLA PORTA
Colore del pulsante
M3: Serie M 2 posizioni 3 vie

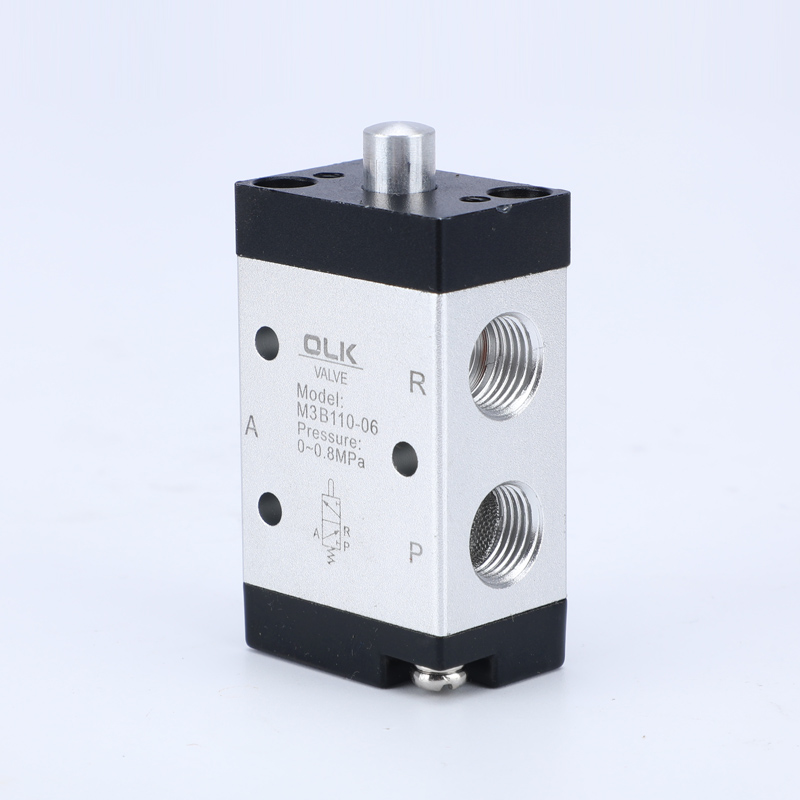

B:Tipo base (M3B)
Comando singolo serie 110:110
100:06:G1/8
PL:ROSSO

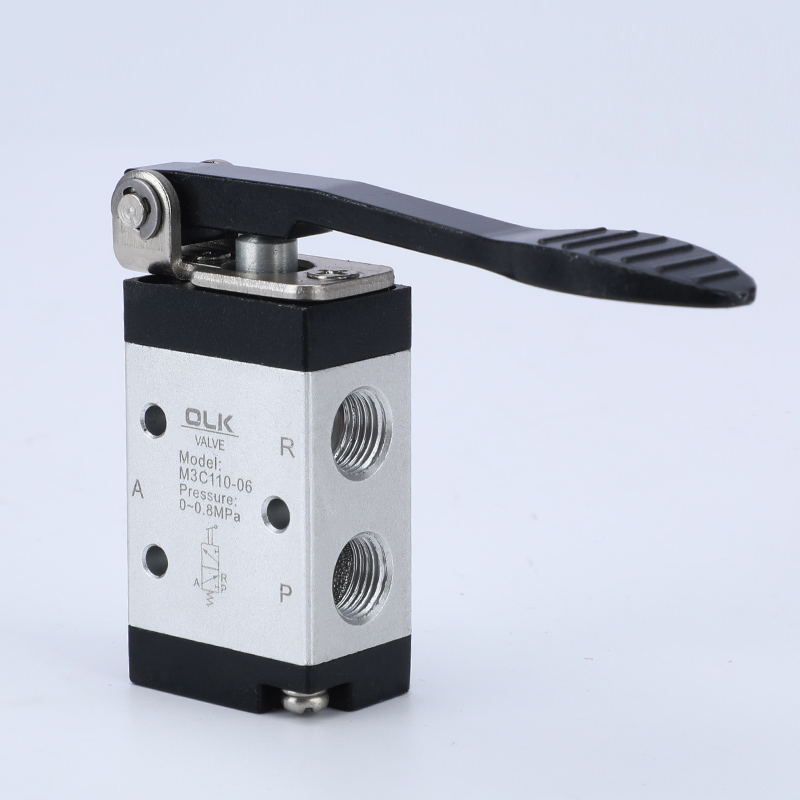

C: Tipo con manico lungo (M3C)
Comando singolo serie 210:210
200:06:G1/8
PP/PF/PM/HS:ROSSO VERDE NERO

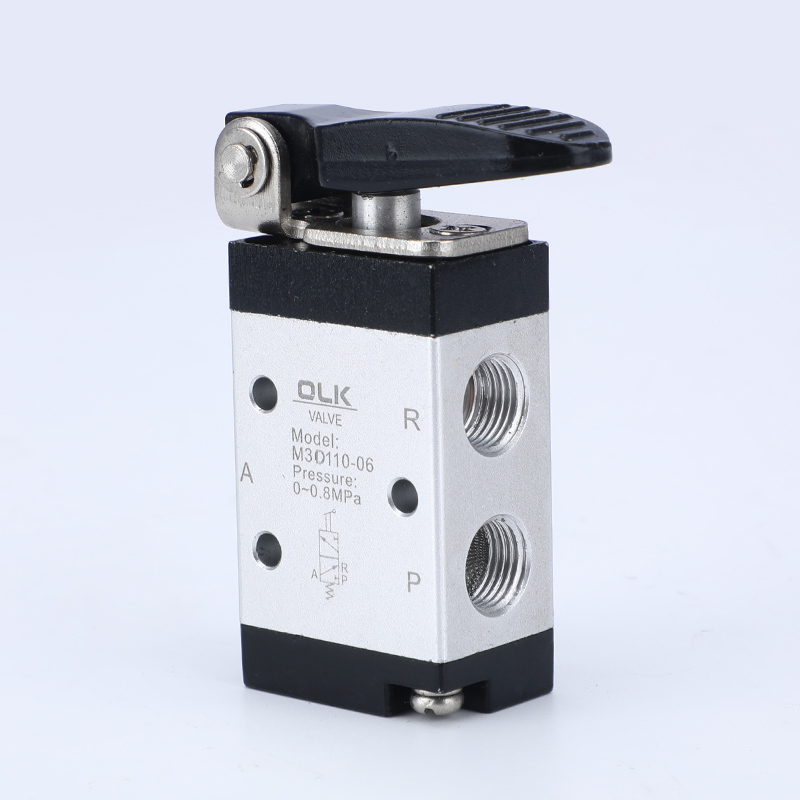

D: Tipo con impugnatura corta (M3D)
200:08:G1/4

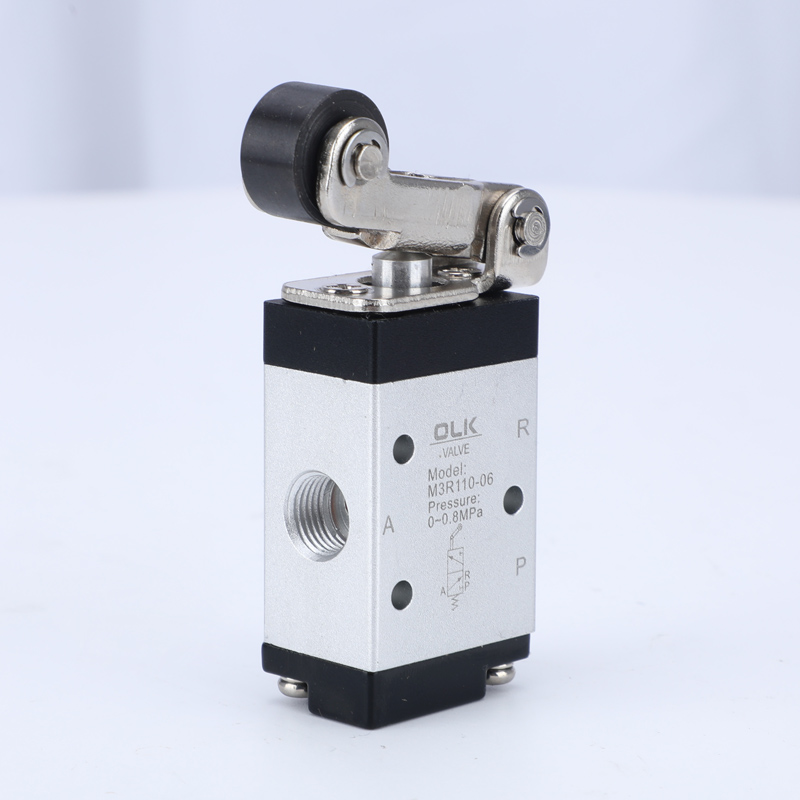

R: Tipo con leva a rotella (M3R)

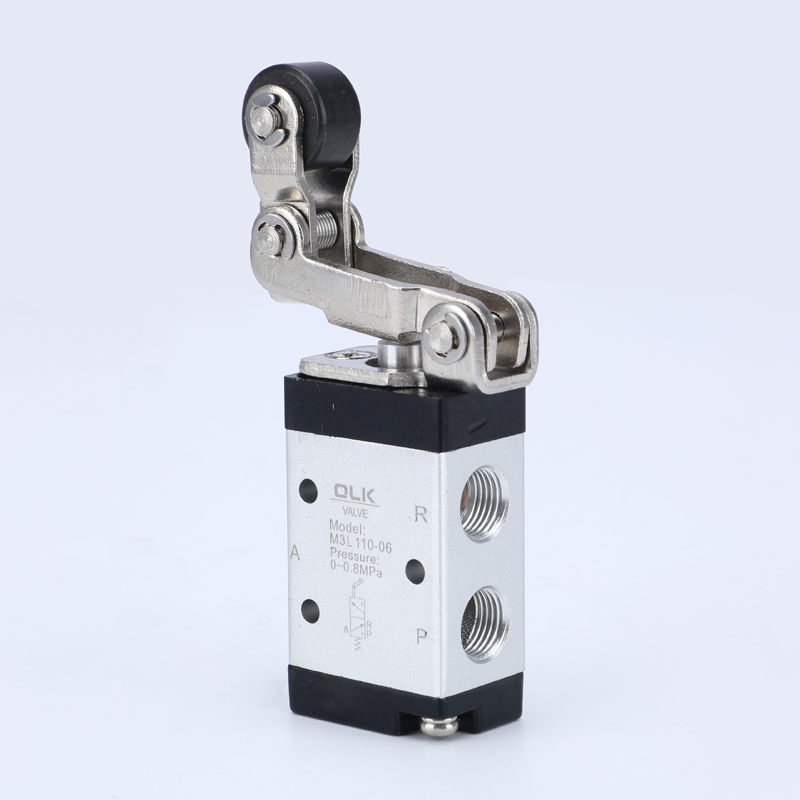

L: Tipo con leva a rotella unidirezionale (M3L)

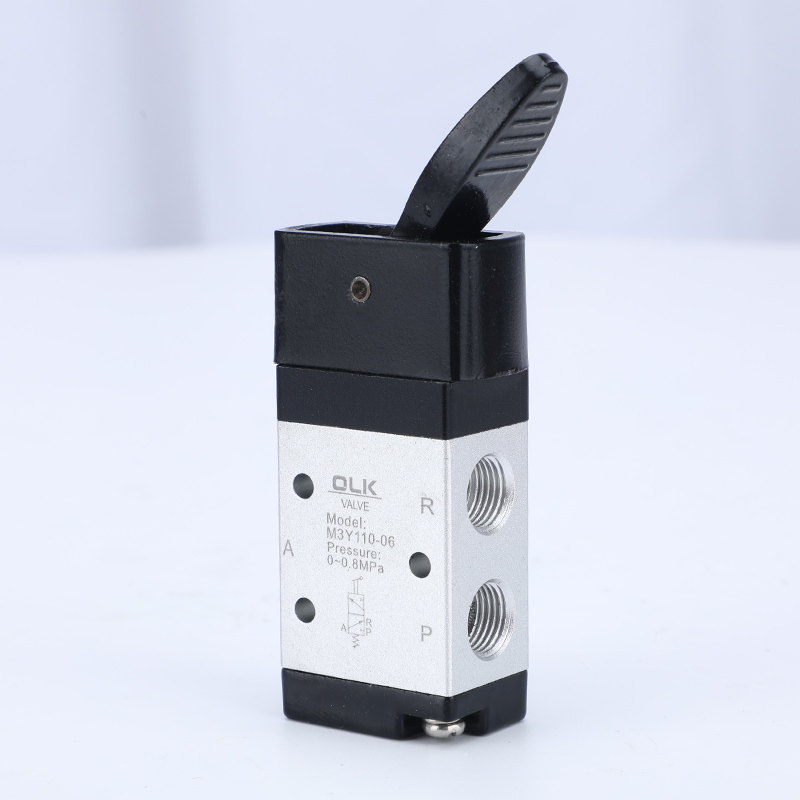

Y: Tipo con bilanciere (M3Y)

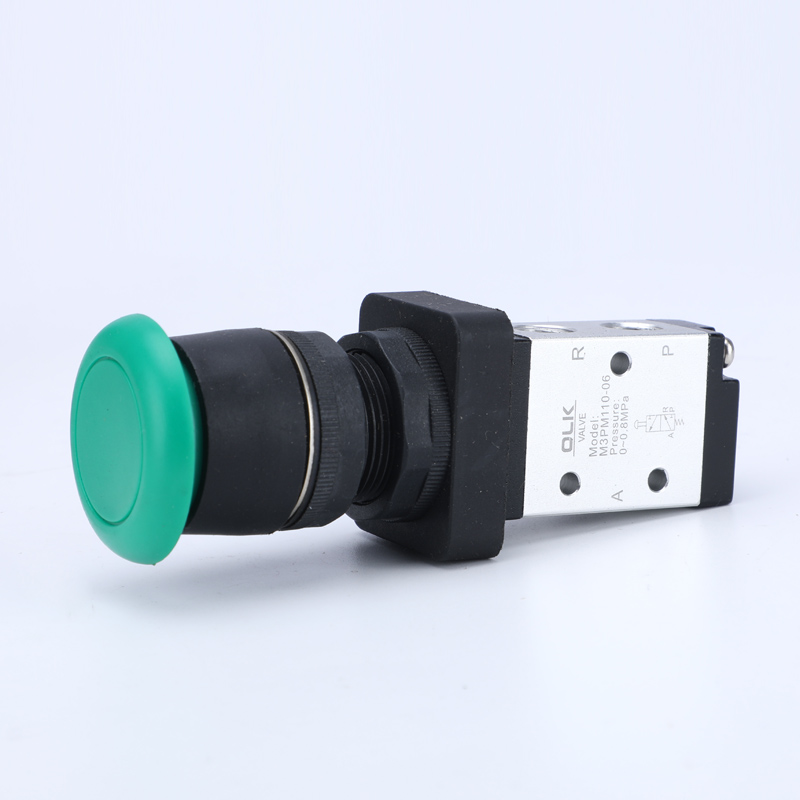

PM: Tipo pulsante a fungo (M3PM)

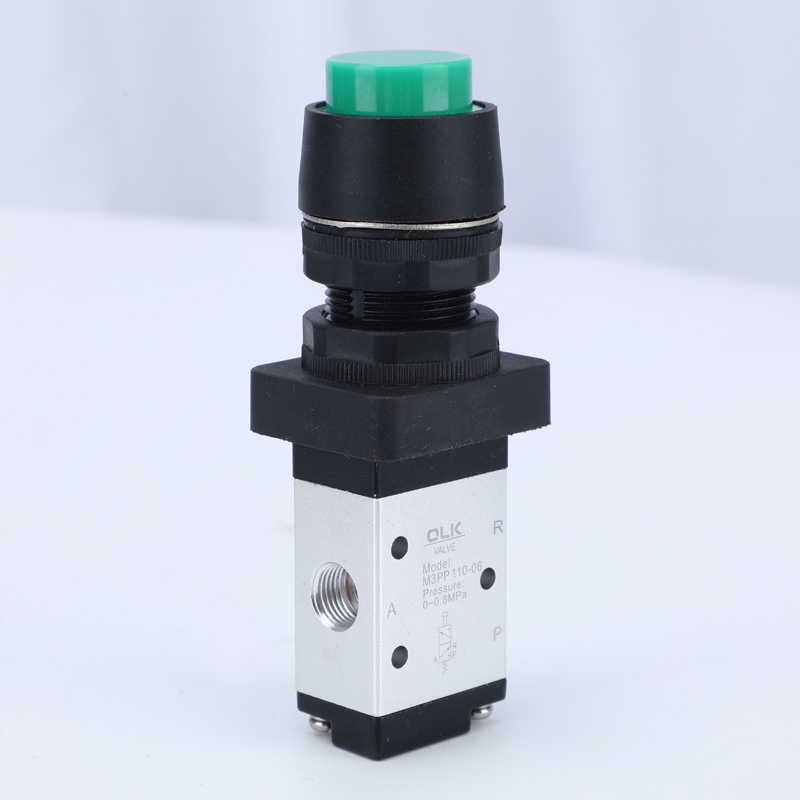

PP: tipo con pulsante a testa rialzata (M3PP)
PF: tipo con pulsante a testa piatta (M3PF)

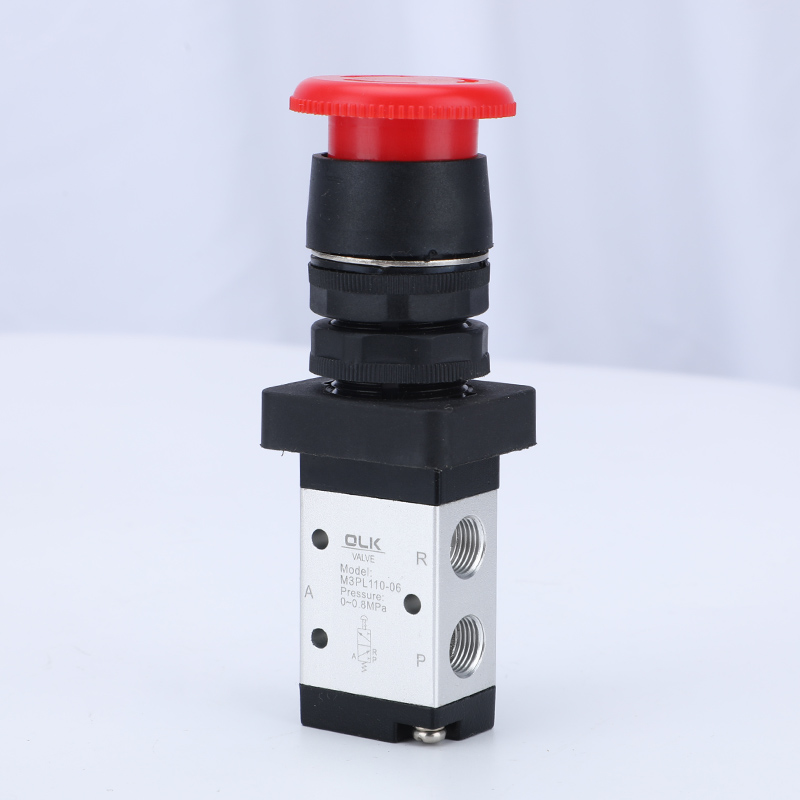

PL: Tipo pulsante di arresto di emergenza (M3PL)
HS:Tipo di selettore (M3HS)
OULEIKAI Valvole di controllo a pulsante meccanico serie M3 2/3 Caratteristiche del prodotto
1. La luce di scarico si trova sul corpo, facilitando l'installazione di un silenziatore per ridurre il rumore e l'inquinamento.
2. Le serie M3B, M3R e M3L richiedono forze esterne per la commutazione fornite da meccanismi esterni, adatti per il rilevamento della posizione o interruttori di corsa.
3. Le serie M3C, M3D, M3Y, M3PF, M3PM, M3PP e M3PLM3HS sono azionate manualmente, con varie forme strutturali delle teste di controllo per un comodo utilizzo in diverse condizioni.
4. Struttura a pistone, la forza di controllo non è influenzata dalla pressione di esercizio (ovvero assenza di contropressione), tenuta dell'anello interno, tenuta eccellente e commutazione flessibile.
5. Non è necessaria la lubrificazione ad olio.
6. Installazione e utilizzo convenienti con montaggio in più posizioni.
7. Le teste di controllo delle serie M3C, M3D, M3Y, M3R e M3L sono realizzate in materiale metallico per una lunga durata e una maggiore affidabilità.
SERIE M3 Valvola di regolazione a pulsante meccanico 3 vie Parametri generali
Modello
M3B
M3C
M3D
M3R
M3L
M3Y
M3PM
M3PP
M3PF
M3PL
M3HS
Mezzo di lavoro
Aria (filtrare attraverso uno schermo filtrante di oltre 40μm)
Modalità di azione
Tipo ad azione diretta con controllo esterno
Dimensione della porta
05:M5;06:G1/8;08:G1/4
Area della sezione trasversale effettiva
MINI
05:2,5 mm²(Cv=0,14)
110
06:8,0 mm²(Cv=0,45)
210
06:9,0 mm²(Cv=0,5); 0,8:12,0 mm²(Cv=0,67)
Posizione
3/2 Porto
NON C'È BISOGNO
Intervallo di pressione
0-1,0 MPa (0-145 psi)
Pressione di prova
1,5 MPa (215 psi)
Pressione di lavoro
'-20-70℃
Materiale del corpo
Lega di alluminio
SERIE M3 Valvola di controllo a pulsante meccanico a 3 vie Installazione e applicazione:
Precauzioni
1) La parte di controllo è realizzata in plastica tecnica ed è consentito solo il funzionamento manuale. Non utilizzare impatti metallici per commutare la valvola.
2) Le serie M3B, M3C, M3D, M3PM, M3PF e M3PP vengono ripristinate automaticamente. Le valvole manuali M3Y, M3HS e M3PL vengono ripristinate manualmente. Dopo aver premuto l'M3PL nella posizione del tesoro, è necessario ruotare la manopola per reimpostarla.
3) Prestare attenzione alla corsa d'inversione. Quando una forza esterna provoca l'inversione della valvola, la corsa di inversione di base non deve superare l'intervallo di corsa di inversione specificato nella tabella delle corse di controllo, altrimenti si causerà un danno al corpo della valvola.
4) La valvola a rullo unidirezionale M3L può commutare solo in una direzione (colpire da destra a sinistra). Impatto non valido nell'altra direzione (curva da sinistra a destra).
5) La combinazione della testata di controllo può essere ordinata separatamente.
