Valvola di controllo del pulsante meccanico serie M5 5 via

Model:M5 mechanical valve

OLK è una valvola di controllo dei pulsanti meccanici della serie M5 professionale produttori e fornitori in Cina. Se sei interessato ai prodotti delle valvole meccaniche della serie inm5, contatta con noi. Seguiamo la qualità del ROST ASSICURATO che il prezzo della coscienza, servizio dedicato.

Invia richiesta PDF Scarica

Descrizione del prodotto

Airtac Tipo M5 Serie 5/2 Valvola a pulsante meccanico Manufacuterata da Olk Pneumatic Company.M5 Valvola meccanica è una struttura a colonna scorrevole. Le porte di espiausta situate sul corpo della valvola. La valvola del pulsante M5 sarà più facile da installare il topio per ridurre il rumore e l'inquinamento. L'inquinamento della serie M5 Valva meccanica 5 via, mentre la M5-210 offrirà G1/4 interfaccia G1/4

simbolo:

Codice di ordinazione
M5	PM	210	06	R
	Tipo di pulsante	Codice	Dimensione della porta	Colore del pulsante
M5: tipo m	B: tipo di base (M5B)	110: Controllo singolo della serie 110	100: 06: G/18	PL: rosso
	C: tipo di manico lungo (M5C)	210: Serie 210 Controllo singolo	200: 06: G1/8	PP/PF/PM/HS: rosso, verde, nero
	D: Tipo di manico corto (M5D)		200: 08g1/4
	R: Tipo di leva a rulli (M5R)
	L: Tipo di leva del rullo unidirezionale (M5L)
	Y: Tipo di rocker braccio (M5Y)
	PM: Tipo di pulsante della testa di funghi (m5pm)
	PP: tipo di pulsante di testa rialzato (M5PP)
	PF: tipo di pulsante piatto (M5PF)
	PL: tipo di pulsante di impatto di arresto di emergenza (M5PL)
	HS: tipo di selettore (M5HS)

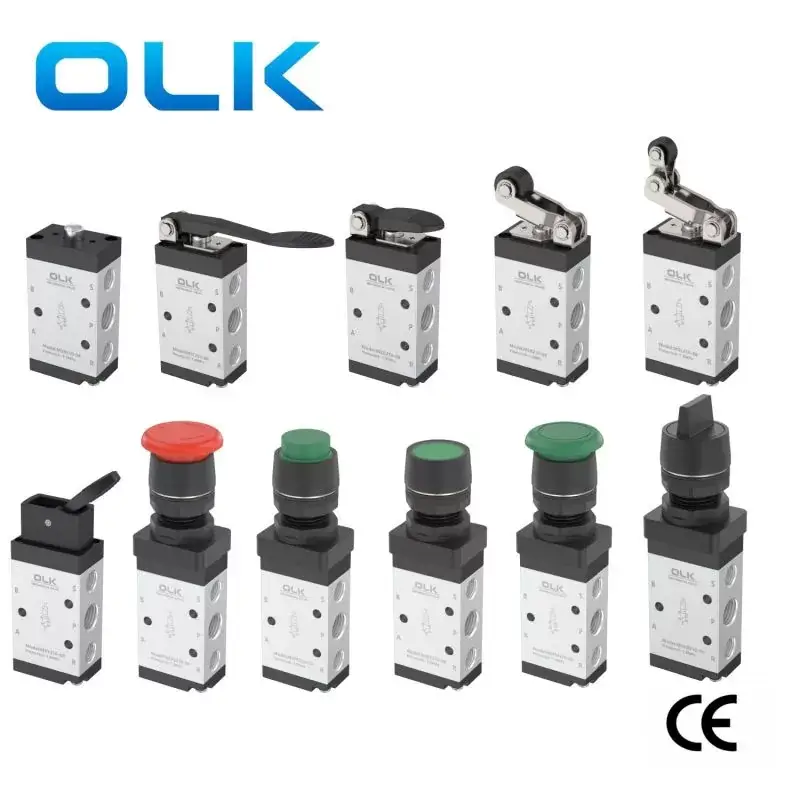

I tipi di pulsanti disponibili includono:

- Tipo di base (M5B)

- Tipo di manico lungo (M5C)

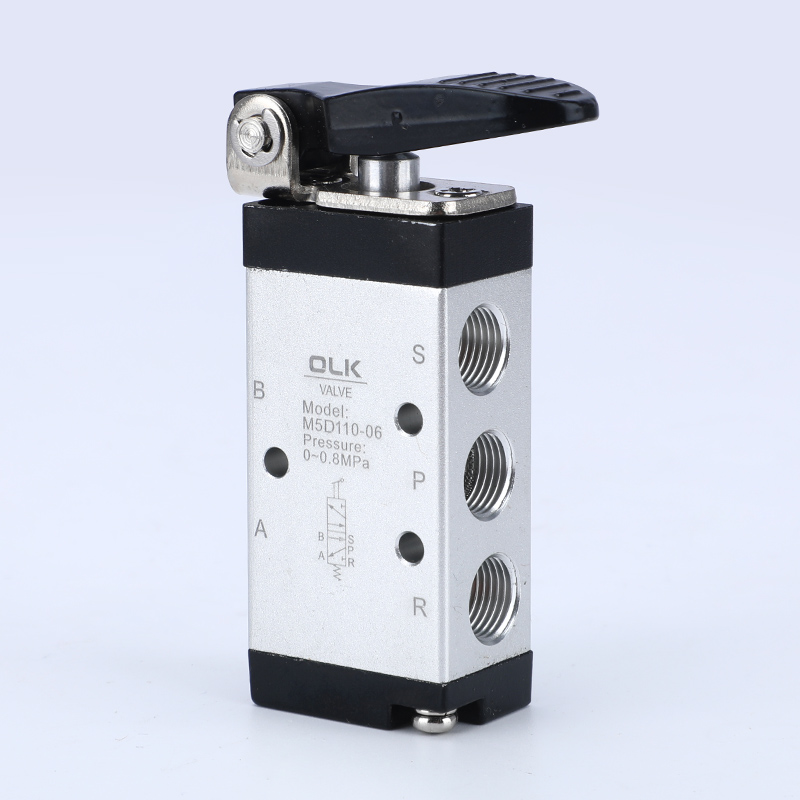

- Tipo di manico corto (M5D)

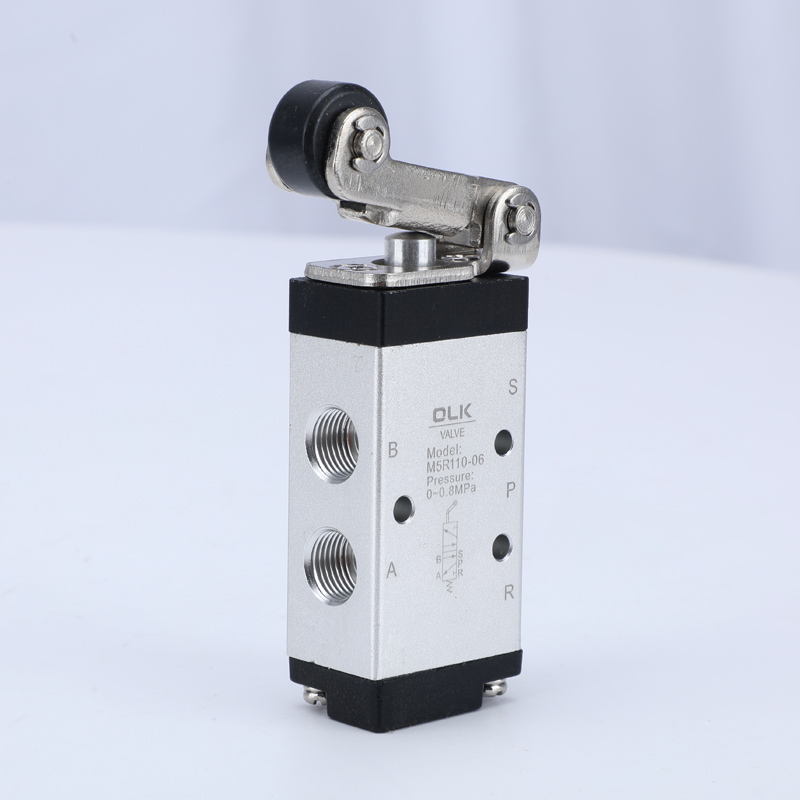

- Tipo di leva a rulli (M5R)

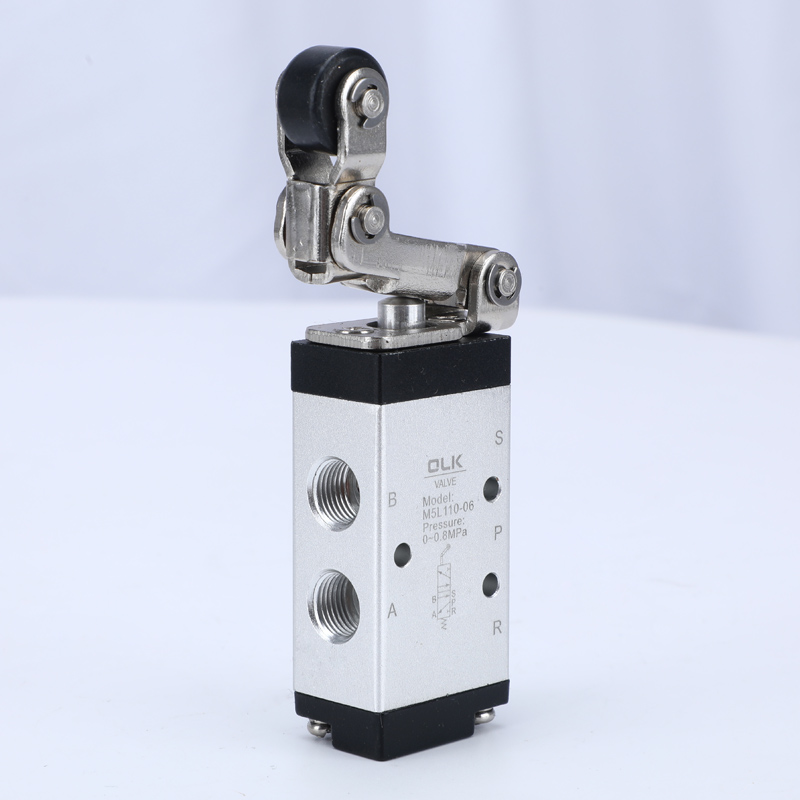

- Tipo di leva del rullo unidirezionale (M5L)

- Tipo di armi rocker (M5Y)

- Tipo di pulsante della testa di funghi (m5pm)

- Tipo di pulsante di testa rialzato (M5PP)

- Tipo di pulsante della testa piatta (M5PF)

- Tipo di pulsante di impatto di arresto di emergenza (M5PL)

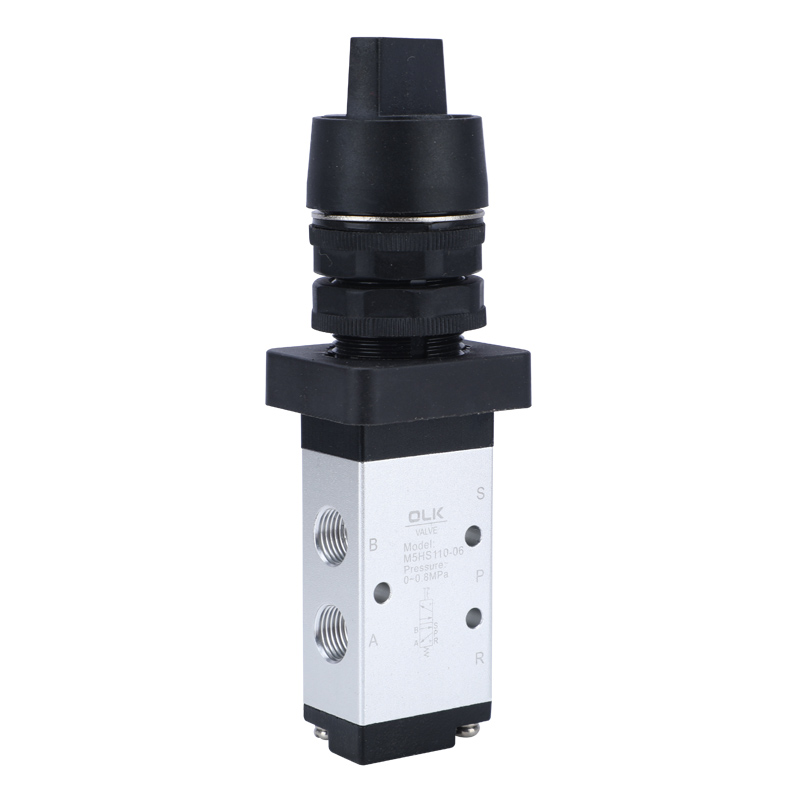

- Tipo di selettore (M5HS)

Per i tipi PM, PP e PF, ci sono tre colori dei pulsanti tra cui scegliere: rosso, verde e nero.

Valvole di controllo del pulsante meccanico Serie M5 Ouleikai Caratteristiche del prodotto

1. Le porte di scarico si trovano sul corpo, facilitando l'installazione di silenziatori per ridurre il rumore e l'inquinamento.

2. Serie M5B, M5R, M5L richiedono forze esterne per la commutazione, fornite da meccanismi esterni, adatti per il rilevamento della posizione o gli interruttori di corsa.

3. M5C, M5D, M5Y, M5PF, M5PM, M5PP, M5PL, M5HS sono gestite manualmente con varie teste di controllo strutturale per comodità in condizioni diverse.

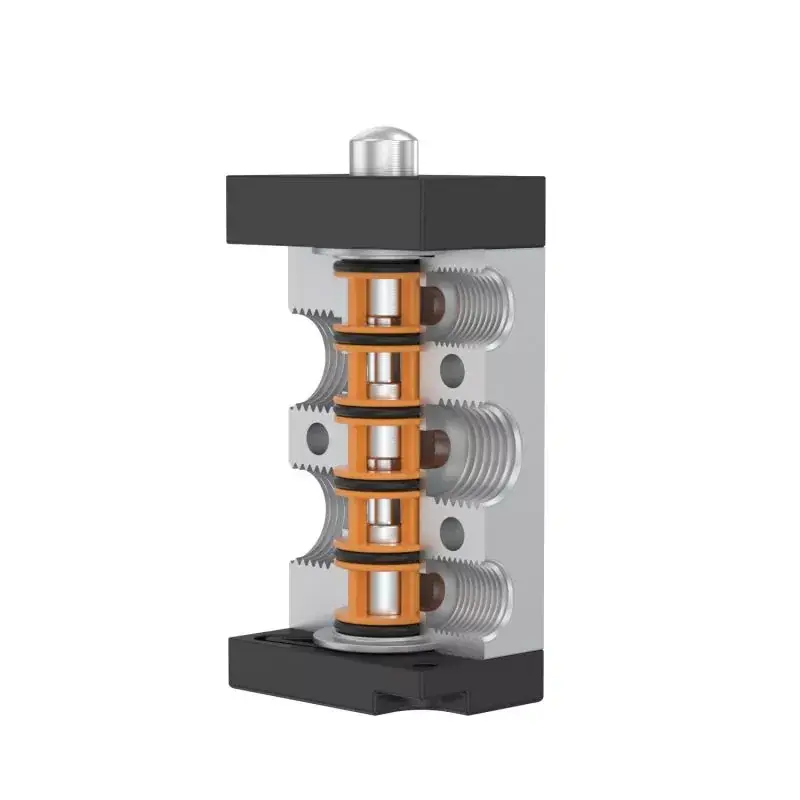

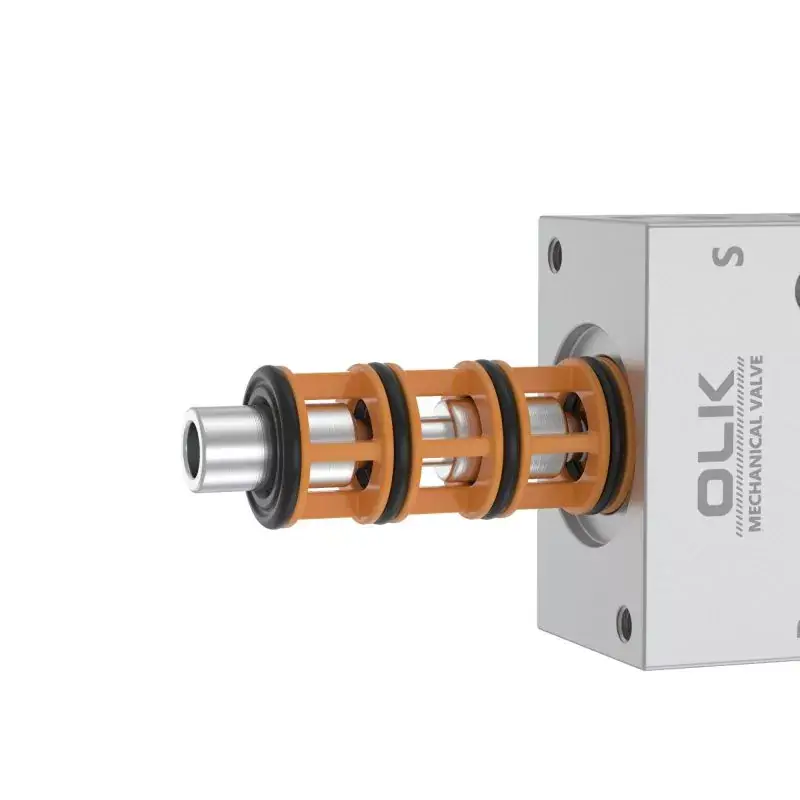

4. Struttura a colonna scorrevole, forza di controllo non influenzata dalla pressione di lavoro (ovvero nessun effetto di contropressione), guarnizione dell'anello interno per una buona tenuta, commutazione flessibile.

5. Non è necessario lubrificazione dell'olio.

6. Installazioni a più posizioni per un facile utilizzo.

7. M5C, M5D, M5Y, M5R, M5L Le teste di controllo della serie sono realizzate in metallo, garantendo una lunga vita e una maggiore affidabilità e stabilità.

Valvole di controllo del pulsante meccanico M5 Parametri generali

mezzo di lavoro	Aria (filtrata attraverso un filtro superiore a 40μm)
Azione	Recitazione diretta esterna
Diametro della porta	05: M5,06: G1/8,08: G1/4
Numero di posizioni	2 Posizione a 5 vie
lubrificante	inutile
Gamma di pressione di lavoro MPA (PSI)	0∼1.0 (~ 145)
Resistenza alla pressione garantita	1.5mpa (215psi)
Temperatura di lavoro ° C.	-20∼70
Area trasversale mm² (valore CV)	05: 2,5 (0,14), 06: 8 (0,45), 08: 12 (0,67)
Materiale del corpo	lega di alluminio

Serie M5 Valvole di controllo del pulsante Meccanico Installazione e applicazione:

Precauzioni

1) La parte di controllo è realizzata in plastica ingegneristica ed è consentito solo un funzionamento manuale. Non utilizzare l'impatto in metallo per cambiare la valvola.

2) Le serie M5B, M5C, M5D, M5PM, M5PF e M5PP vengono ripristinate automaticamente. Le valvole manuali M5Y, M5HS e M5PL vengono ripristinate manualmente. Dopo aver premuto il M5PL nella posizione del tesoro, la manopola rotante deve essere ruotata per ripristinare.

3) Presta attenzione all'ictus di retromarcia. Quando qualsiasi forza esterna provoca la retromarcia della valvola, la corsa di inversione di base non deve superare l'intervallo di corsa inversione specificata nella tabella della corsa di controllo, altrimenti causerà danni al corpo della valvola.

4) La valvola a rulli a senso unico M5L può passare solo in una direzione (colpendo da destra a sinistra). Impatto non valido nell'altra direzione (curvo da sinistra a destra).

5) La combinazione di testa di controllo può essere ordinata separatamente.
