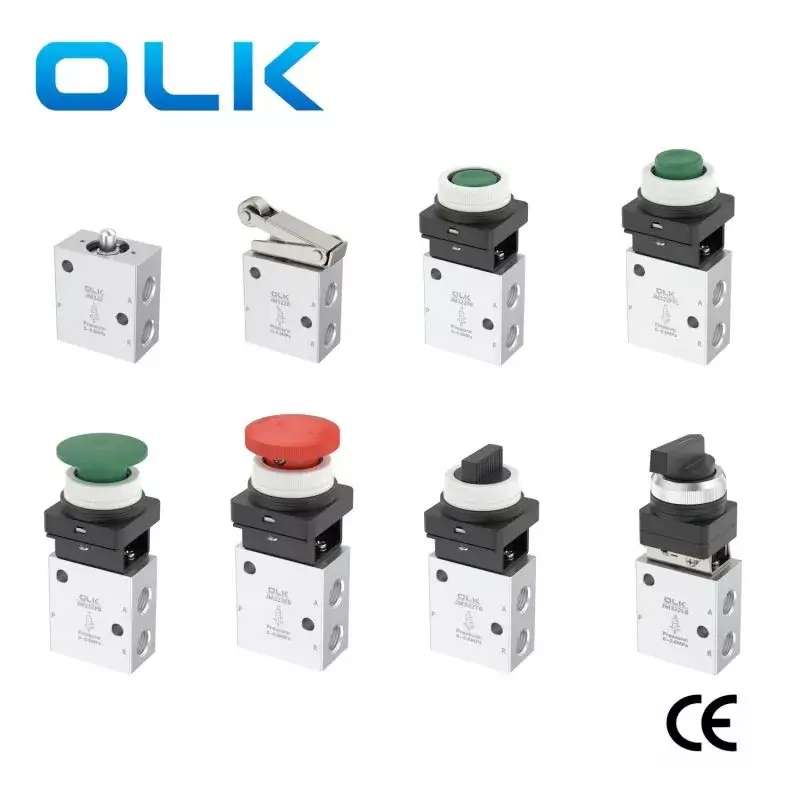

La nostra valvola di controllo dei pulsanti meccanica consente un controllo preciso sulle portate del fluido, rendendolo una scelta ideale per le applicazioni che richiedono il controllo del fluido di precisione. La valvola presenta un controllo meccanico dei pulsanti, che offre un'interfaccia affidabile e facile da usare per la regolazione delle portate del fluido.
Una valvola direzionale di controllo meccanico è un tipo di valvola che non ha bisogno di un segnale elettrico. Ma si basa sulla forza meccanica per controllare la bobina. Secondo la modalità di azione operativa, può essere classificato in tipo base, tipo di azione diretta, tipo di rullo, tipo di rullo laterale, tipo di rullo a leva, tipo di asta regolabile, tipo di rullo a leva regolabile e attraverso il tipo. Viene comunemente applicato in operazioni continue, attrezzature altamente automatizzate e limitare le azioni dei macchinari della linea di produzione.
|
Simbolo |
Tipo di valvola |
Metodo operativo |
Caratteristiche |
Applicazione |

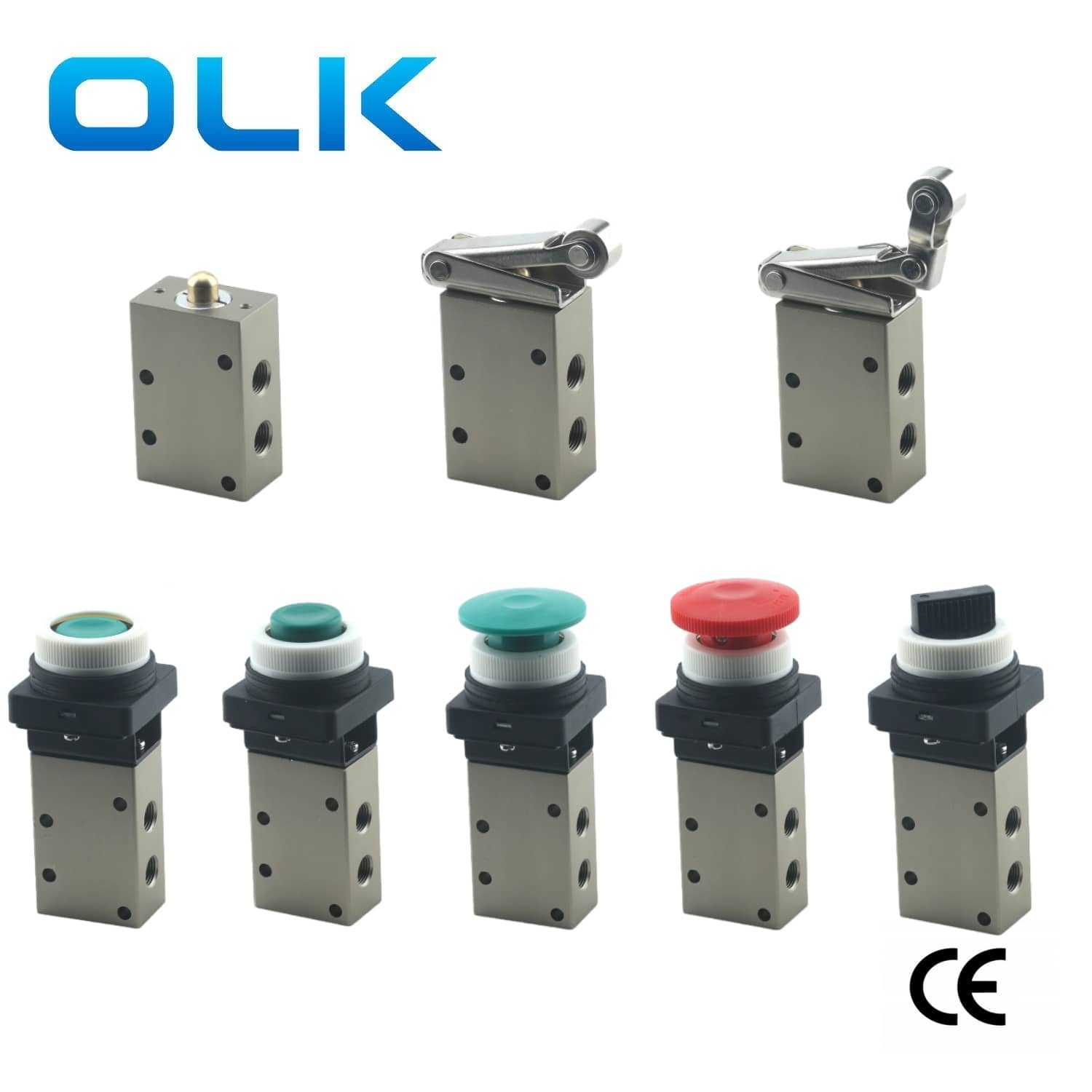

Modello della valvola meccanica OLK |
|
|
Valvola meccanica del tipo di base |
Ripristina il nucleo della valvola quando non esiste una forza esterna; Quando l'asta di spinta viene premuta dalla forza esterna, l'asta di spinta contatta il nucleo della valvola e sigilla la porta R, quindi spinge il nucleo della valvola per rendere P-A collegata |
Funzionamento semplice, Push to Switch, Rilascio per ripristinare |
Comunemente usato per l'attrezzatura, il controllo manuale e l'interruttore di limite semplice |
JMJ -00, JM322, MV522, MV322, MOV321, CM3B, VM131-01-00, VM133-M5-001, VM230-02-00, VM430-01-00, S3B-M5, S3B-06, M3B-08, M3B-110-06, M3110-01 M3B-210-08, M5B-110-06, M5B-210-06, M5B-210-08, XQ250610, XQ230610, XQ250410, XQ230410, |
|
|
Valvola mixemechanical di stantuffo dritto |
Forza diretta sulla bobina |
Non può resistere all'alta forza assiale |
· Attivata quando il pezzo cade dall'alto verso il basso.
· Meccanismo di sollevamento verticale rileva la posizione finale. · Rilevamento limite superiore. |
VM130-01-05, VM132-M5-05 |
|
|
Rollerplungermechanical Valve |
Un rullo viene aggiunto nella parte superiore dell'asta di spinta della valvola. Fare il contatto del blocco di collisione tangenzialmente lungo il rullo, quindi il rullo trasmette la forza sull'asta di spinta |
Valvola a leva a rulli con angolo di grilletto flessibile del braccio rullo regolabile e una forte adattabilità. Riduce la forza sulla bobina, estende la vita della valvola, più affidabile |
Comunemente utilizzato per trasportare linea, utensili automatici, rilevamento della corsa del cilindro e controllo limite. |
CM3V-06, VM130-01-06, S3V-M5, S3V-06, S3V-08, |
|
|
Valvola del tipo a leva a disattivazione |
Tirare la leverleft thetoggle e destra a mano per cambiare il nucleo della valvola tra due posizioni, in modo da realizzare on-off/inverte |
Design a leva a disattivazione per commutazione frequente |
Funzione pneumatica per utensili, piccole attrezzature di produzione, fase di commissioning dell'attrezzatura, per l'azione del cilindro di commutazione manuale |
CM3Y-06, VM130-01-08 |
|
|
Valvola meccanica a leva a rulli |
Usa la leva per aumentare la pressione verso il basso dell'asta di spinta |
Trigger bidirezionale: il rullo si trova sulla parte superiore del corpo della valvola e il movimento meccanico su entrambi i lati può innescare la valvola. Adatto al movimento alternativo: particolarmente adatto per la tavola di vetrina lineare ed entrambe le estremità dell'asta di spinta per attivare i segnali durante il movimento alternativo. |
Limite di viaggio della linea di produzione, rilevamento automatico alternativo e collegamento meccanico. |
JMJ-07, JM322R (JM-07), MV522R (MV-09), MV322R, MOV321R (MOV-02), CM3R, VM131-01-01-01-01 1, VM1333-M5-01, VM230-01-01, VM430-01, S3R-01-01, VM1333-M5-01, VM230-01-01, VM430-01-01, S3R, S3R-06, S3R-08, M3R-110-06, M3R- 210-06, M3R-2110-08, M5R-110-06, M5R-21-06, M5R-21-08, K23JC3-L6, XQ250612, XQ23 0612, XQ250412, XQ-M. S3R-06, S3R-08, M3L-110-06, M3-210-06, M3L-2110-0 |
|
|
Valvola meccanica del tipo a leva a rulli a un modo |
Quando il blocco di collisione meccanica si sposta in avanti, il nucleo della valvola viene premuto verso il basso. Il blocco di collisione passa attraverso il rullo e il nucleo della valvola ritorna dalla forza di molla. Quando il blocco di collisione ritorna, poiché la piccola leva sulla testa può essere piegata, il nucleo della valvola non si muove quando il rullo ritorna e la valvola non si invertisce. |
Il segnale dell'impulso di uscita di uscita della valvola viene utilizzato per eliminare il segnale di ostacolo nel ciclo per semplificare il ciclo |
· Arrangiamenti per limitare la direzione del movimento, ad es. permettendo al pezzo di spingere il grilletto in una sola direzione.
· Sistema di alimentazione automatica per evitare il fattore di attivazione in caso di movimento inverso.
· Luoghi di controllo della sicurezza per ridurre il rischio di errori di errore. |
JMJ-08L, JM-08L, MV522L, MV322L, CM3L, VM131-01-02, VM133-M5-02, VM230-02-02S, VM430-01-02S, s 3L-M5, S3L-06, S3L-08, M3L-110-06, M3L-2110-06, M3L-2110-08, M5L-110-06, M5L-210-06, M5L-2110-08, |
OLK è un produttore pneumatico cinese con la più ampia gamma di valvole meccaniche e stock di grandi dimensioni per la consegna rapida. Con 22 anni di esperienza tecnica, il team OLK fornisce un servizio OEM/ODM. Possiamo personalizzare i corpi delle valvole, offrire diverse opzioni di pulsanti e aggiungere la marcatura del logo laser UV per un marchio più raffinato.
· Quando viene utilizzata una valvola meccanica, la superficie di contatto del blocco di collisione e il rullo ha un angolo di inclinazione di 30 ° o 45 °. La velocità massima del blocco di collisione è diversa per i diversi meccanismi operativi, che devono essere osservati.
· Il tempo per il blocco cilindro per premere la valvola meccanica deve superare il tempo di commutazione della valvola meccanica, quindi la velocità del cilindro non può essere troppo veloce; Se è troppo veloce, la lunghezza del blocco di collisione dovrebbe essere aumentata.
· Non utilizzare le valvole meccaniche come fermate.
