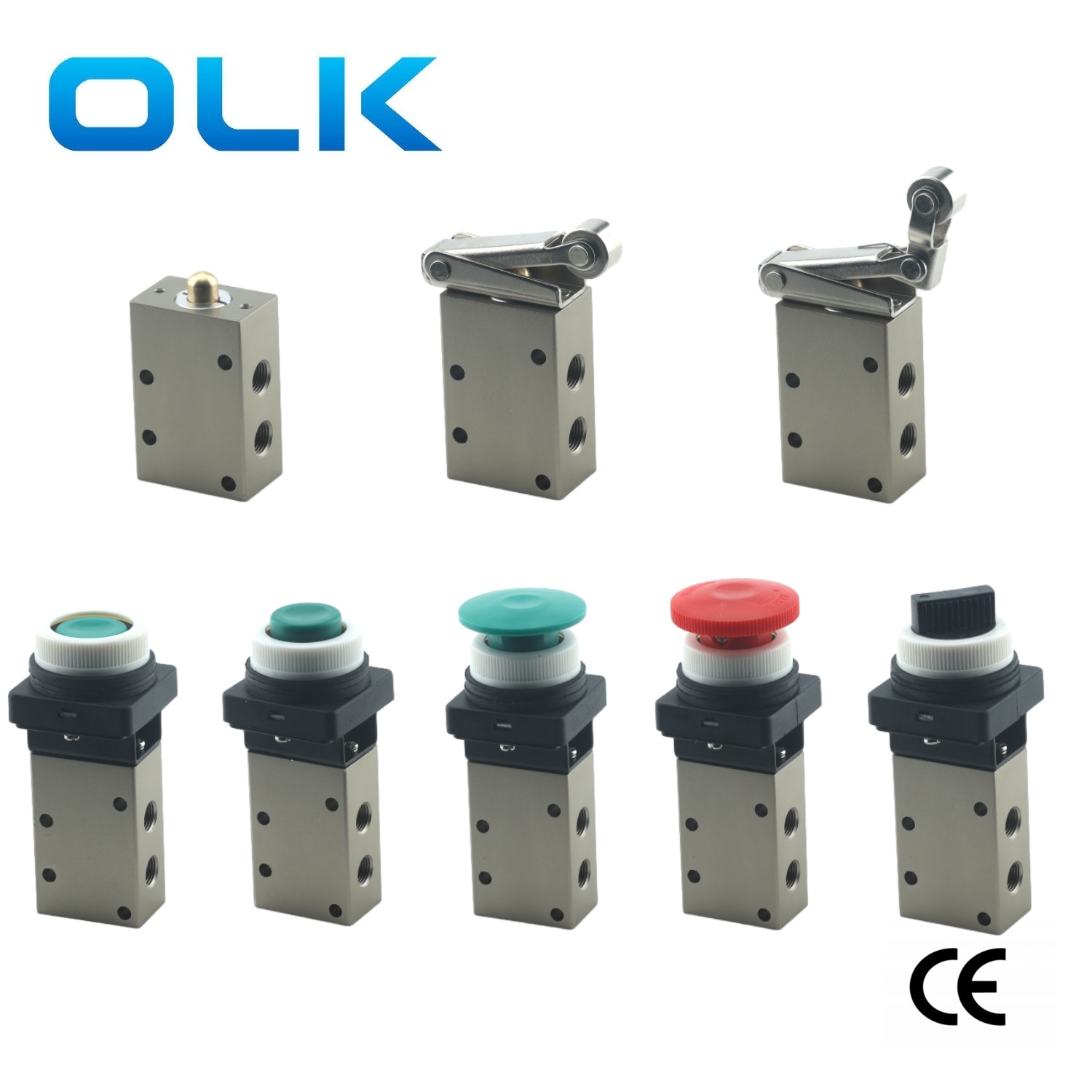

Volvola meccanica della serie VM430 a 3 vie

Valvola meccanica della serie VM430 a 3/2 VM430.

Sia N.C. e N.O. Sono disponibili opzioni.

Qualsiasi porta può essere utilizzata per le tubazioni.

È possibile adottare misure efficaci per ridurre il rumore di scarico e minimizzare il suo impatto sull'ambiente circostante.

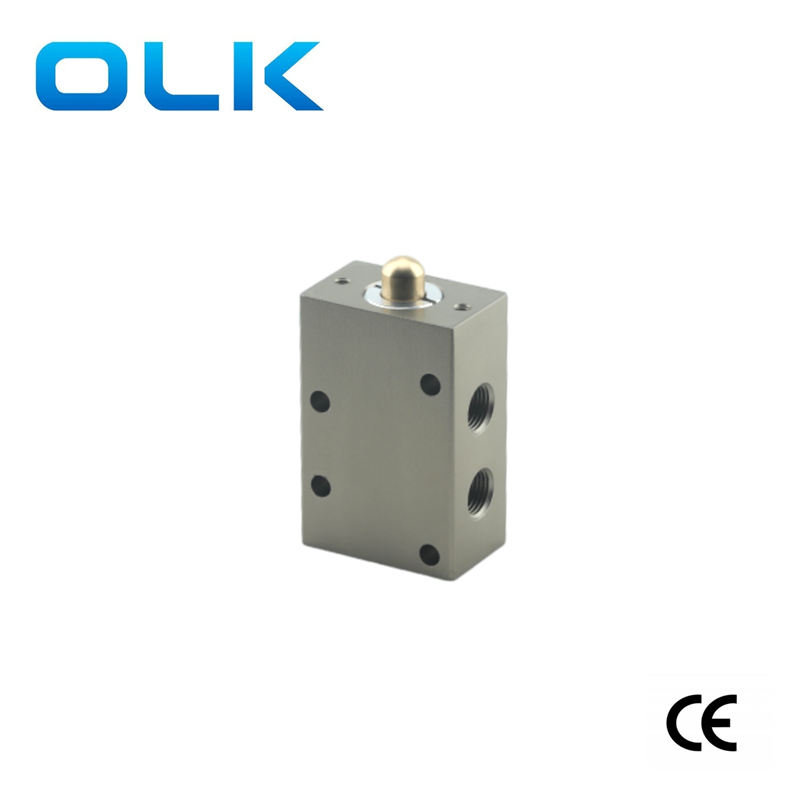

-Tipo di base (VM430-01-00)

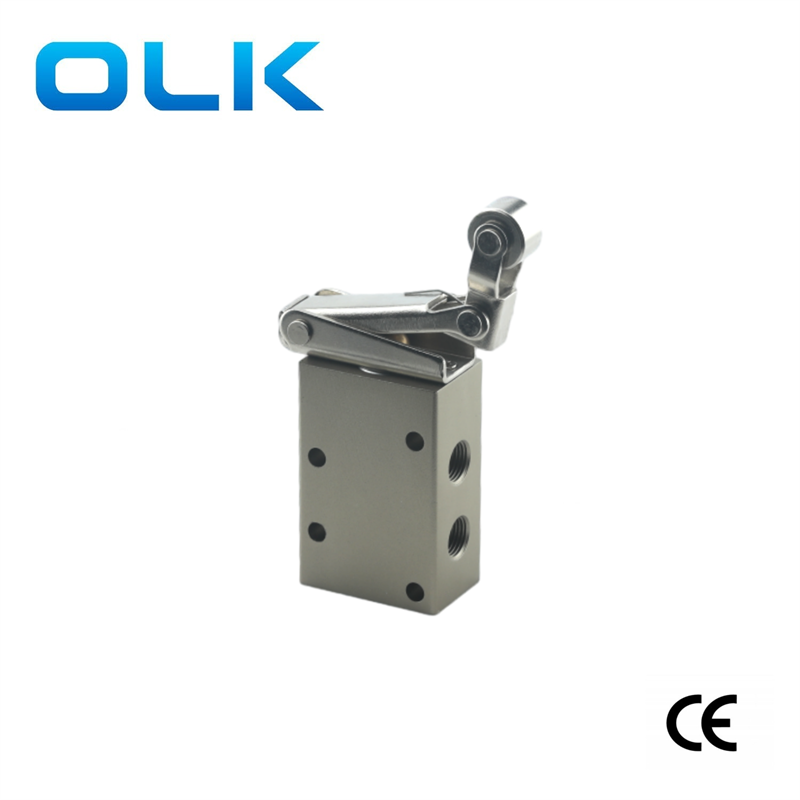

-Tipo di rullo a senso unico (VM430-01-02S)

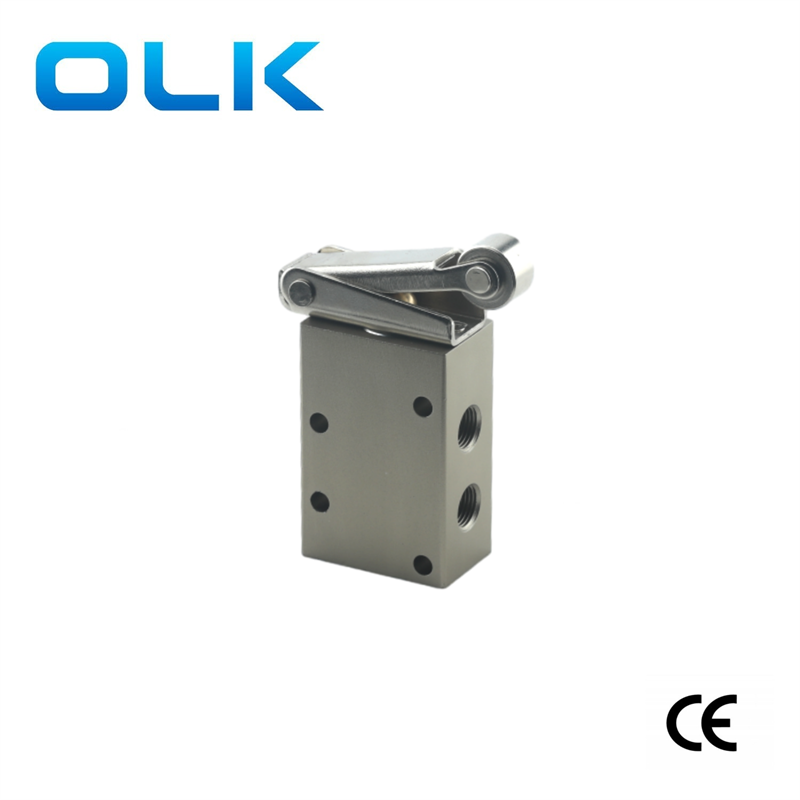

-Tipo di rullo (VM430-01-01)

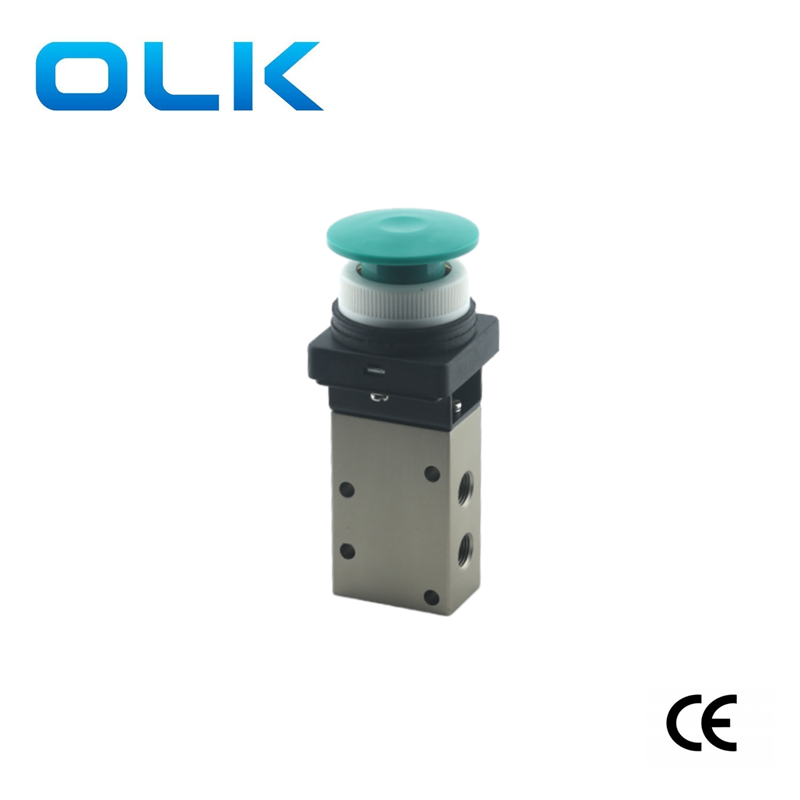

-Button di funghi (VM430-01-30)

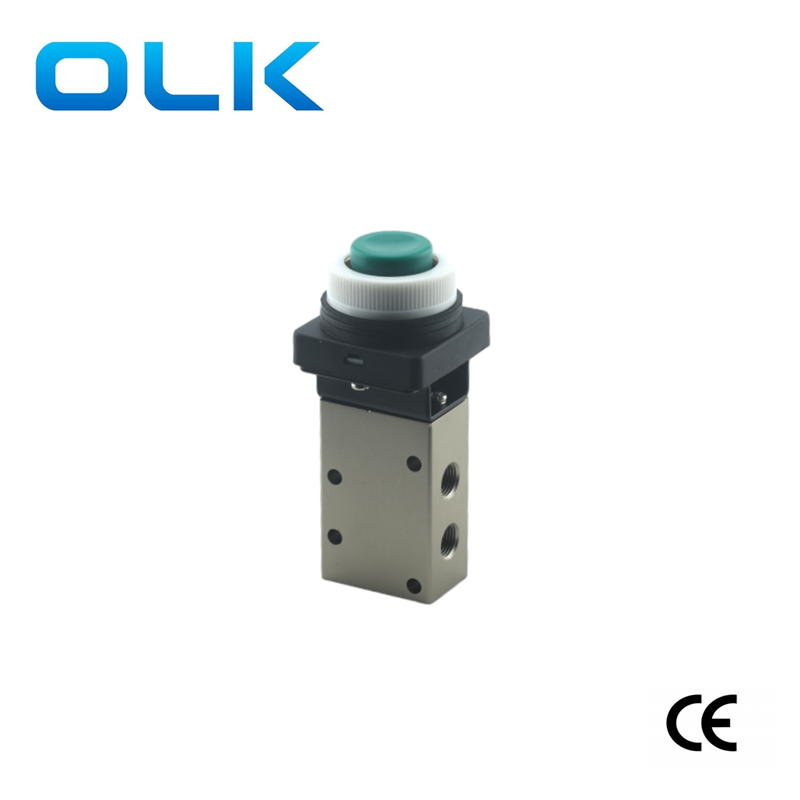

-pulsante esteso (VM430-01-32)

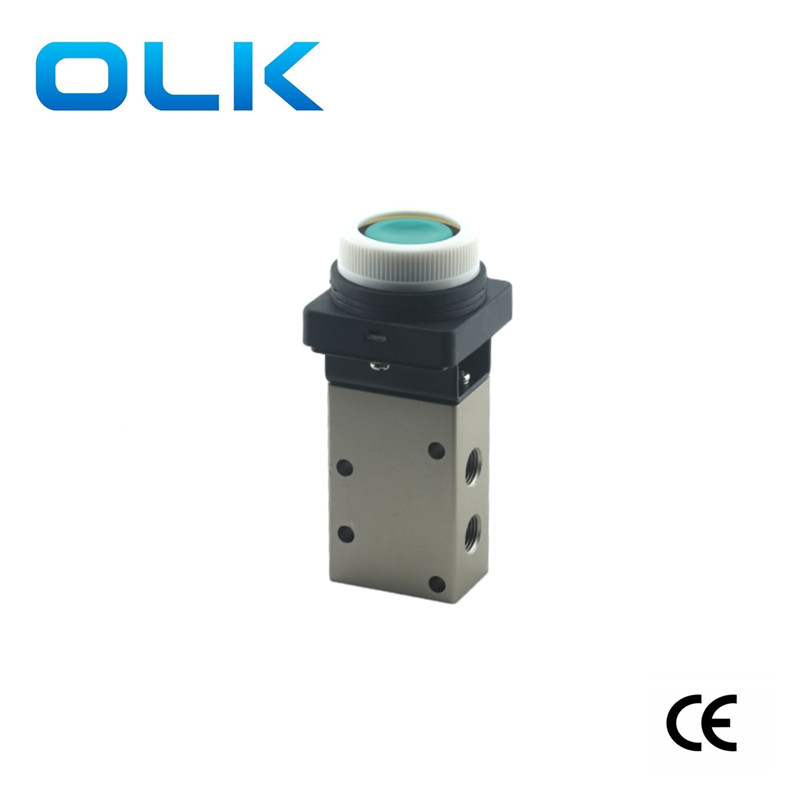

-Pulsante a filo (VM430-01-33)

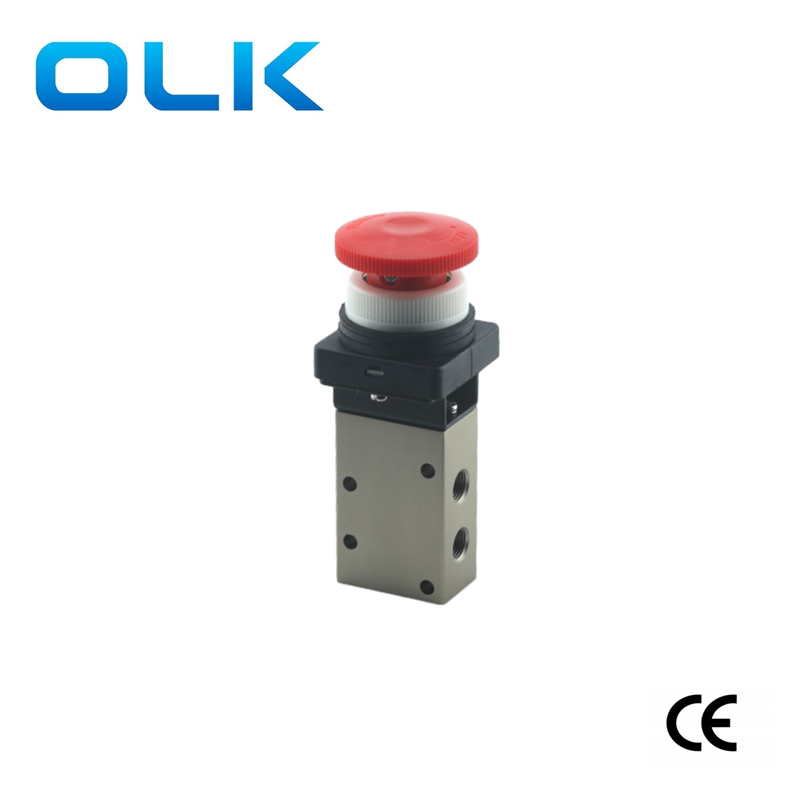

-pulsante e-stop (VM430-01-37)

-Manopola selettore (VM430-01-34)

Valvola direzionale di controllo meccanico: il tipo a rullo a leva VM430 utilizza una leva per aumentare la pressione verso il basso sull'asta di spinta.

Il tipo di tipo, noto anche come tipo a rullo a leva singola, funziona come segue: quando l'attaccante meccanico si sposta in avanti, spinge verso il basso la bobina. Una volta che l'attaccante passa sopra il rullo, la bobina ritorna nella sua posizione originale di Spring Force. Quando l'attaccante si sposta indietro, la piccola leva nella parte anteriore può piegarsi, facendo piegare il rullo indietro senza spostare la bobina, impedendo alla valvola di cambiare le indicazioni. Questo tipo di uscita della valvola un segnale di impulso all'uscita e viene comunemente usato per eliminare i segnali di interferenza nei circuiti, semplificando il sistema. Valvola direzionale di controllo manuale: una valvola direzionale di controllo manuale VM430 viene utilizzata a mano o al piede per cambiare la bobina. L'unica differenza strutturale da una valvola di controllo meccanica risiede nel meccanismo di attuazione.

I meccanismi di attuazione delle valvole di controllo manuale includono tipi di pulsante (funghi, estesi e piatti), tipo di manopola e tipo di blocco.

I tipi di tipo a manopola, tipo di blocco e push-pull hanno una funzione di trattenimento della posizione o una funzione di auto-detenzione, a volte indicata come una funzione bistabile. Ciò significa che una volta commutata la valvola, mantiene la sua posizione anche dopo la rimossa la forza manuale. Per cambiare la sua posizione, deve essere applicata una forza opposta.

I tipi di pulsante, tuttavia, non hanno una funzione di detenzione. Quando la forza di attuazione viene rimossa, la bobina ritorna nella sua posizione originale per Spring Force, che è nota come funzione monostabile.

Parametri generali VM430 Serie VM430 Parametri generali
