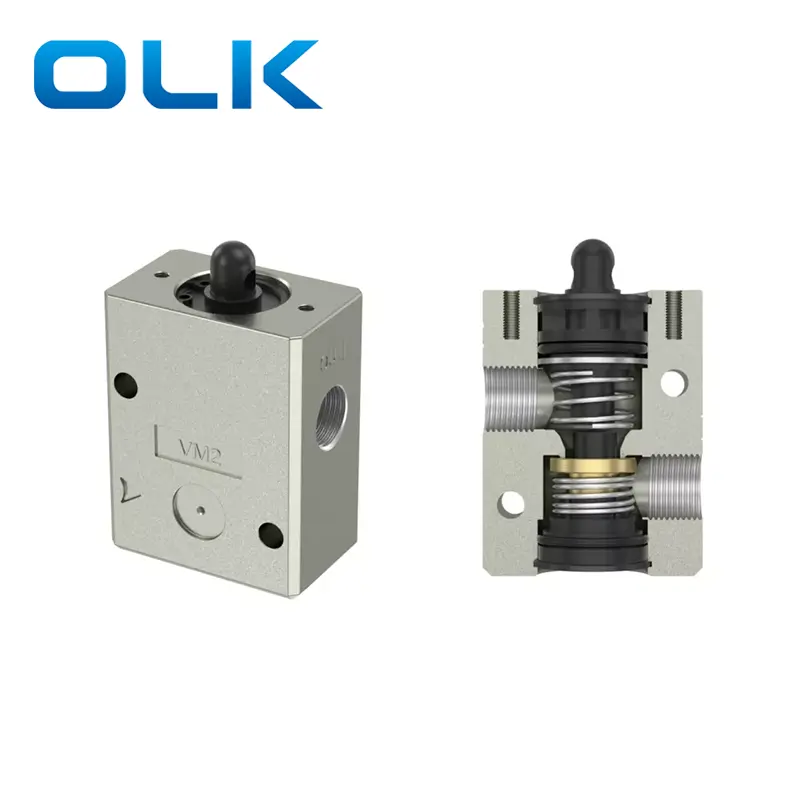

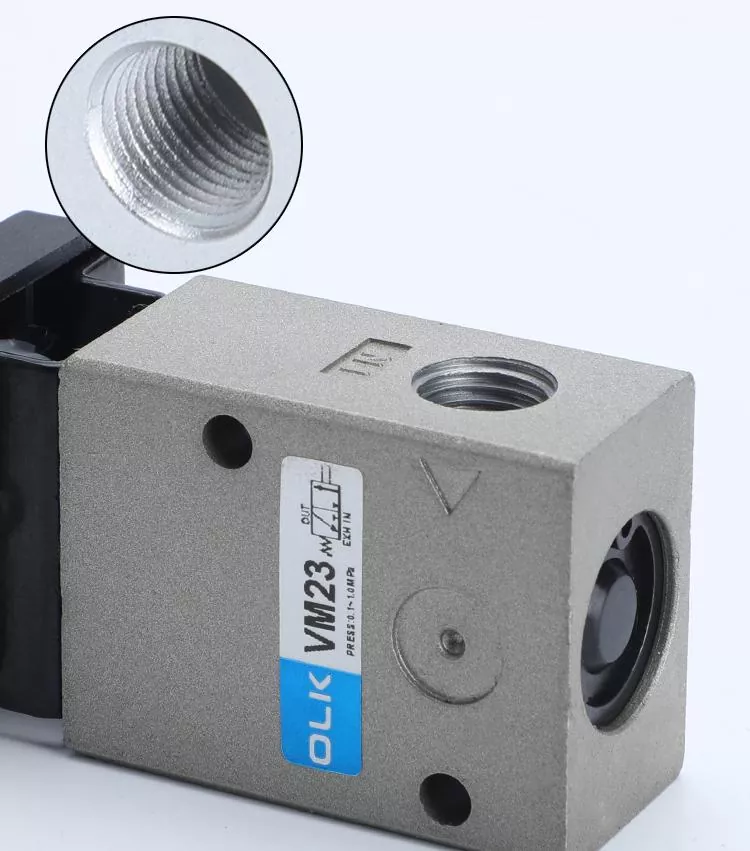

Le valvole del pulsante meccanico SMC di tipo SMC SMC di Ouleikai (OLK) sono disponibili in due tipi funzionali: 2-vie a 2 posizioni. Le porte di ingresso e uscita della serie VM230 sono disponibili in basso. Le dimensioni del thread per le porte RC1/4.

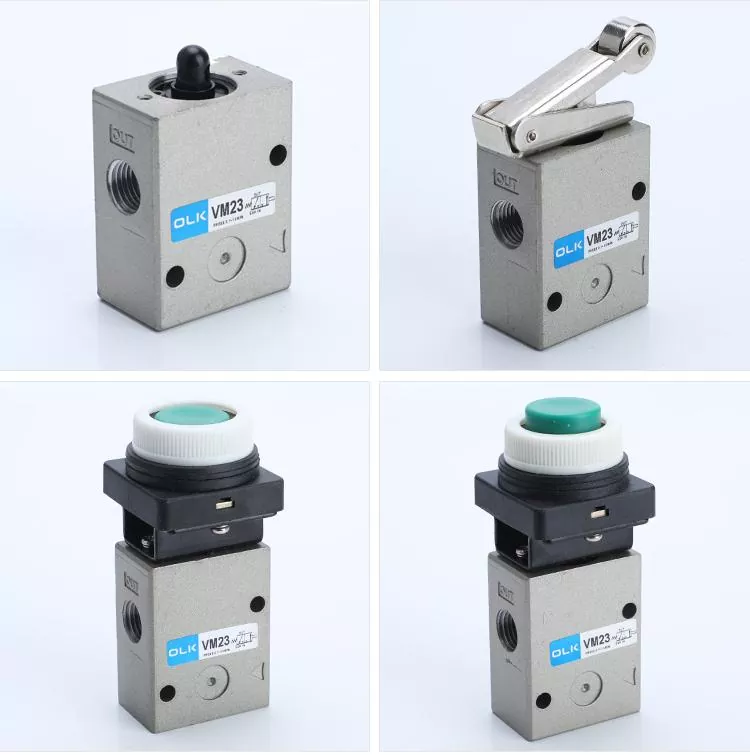

-BASIC (VM230-02-00)
-Roller (VM230-02-01)

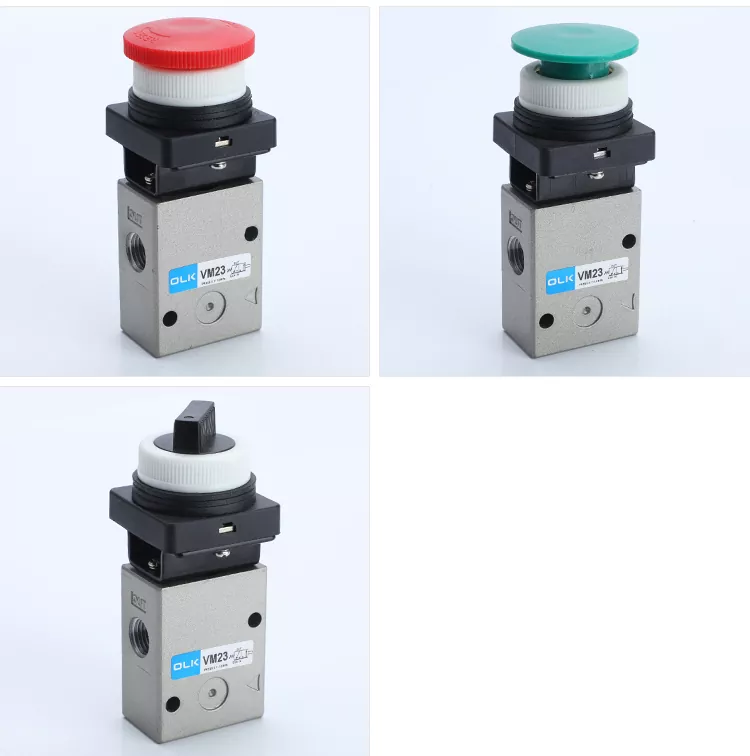

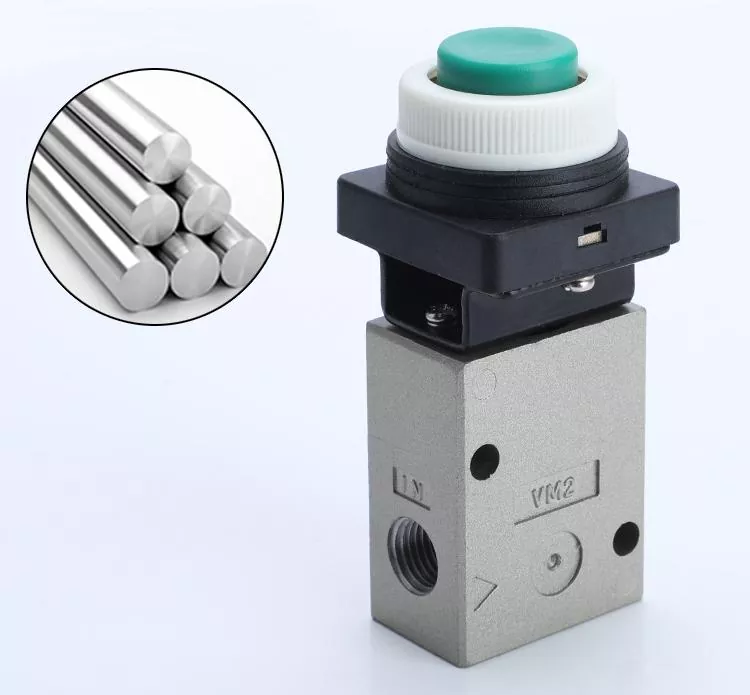

-Button di funghi (VM230-02-30)
-Pulsante testa esteso (VM230-02-32)
-Pulsante piatto (VM230-02-33)
-Pulsante di arresto di emergenza (VM230-02-37)
-manopola (VM230-02-34)
Simbolo:
I pulsanti sono disponibili in quattro colori: rosso, verde, nero e giallo.
|
Codice di ordinazione |
||||||||
|
VM2 |
3 |
0 |
_ |
02 |
_ |
01 |
_ |
S |
|
Modello: serie VM2 |
Numero di porte |
Direzione delle tubazioni e altezza dello stantuffo |
|
Dimensione della porta: |
|
Tipo di attuatore |
|
Suffisso per attuatore |
|
|
2: 2Port |
0: laterale portato/lungo |
|
02: PT1/4 |
|
00: base |
|
S: rullo in acciaio duro |
|
|
3: 3Port |
1: laterale portata /corta |
|
|
|
01: leva a rulli |
|
R: pulsante rosso |
|
|
|
2: porto inferiore/lungo |
|
|
|
30: pulsante (funghi) |
|
B: pulsante nero |
|
|
|
3: Portato in basso/corto |
|
|
|
32: pulsante (esteso) |
|
G: pulsante verde |
|
|
|
|
|
|
|
33: pulsante (filo) |
|
Y: pulsante giallo |
|
|
|
|
|
|
|
34: Twist Selector (2 Posizione) |
|
|
|
|
|
|
|
|
|
37: selettore chiave （arresto di emergenza） |
|
|
|
|
VM100 |
VM200 |
|
mezzo di lavoro |
Air/Gas inerte |
Air/Gas inerte |
|
Azione |
Azione diretta di controllo esterno |
Azione diretta di controllo esterno |
|
Diametro della porta |
Lato: G1/8 In basso: M5X0.8 |
Pt1/4 |
|
Numero di posizioni |
2 Position3 Way |
2 Position3 Way |
|
lubrificante |
inutile |
inutile |
|
Gamma di pressione di lavoro MPA (PSI) |
-0,1∼1,0 |
-0,1∼1,0 |
|
Temperatura di lavoro ° C. |
-5∼60 |
-5∼60 |
|
Materiale del corpo |
lega di alluminio |
lega di alluminio |
|
Area trasversale efficace （CV) |
2,5 mm² （0,14） |
19 mm² （1,0） |
