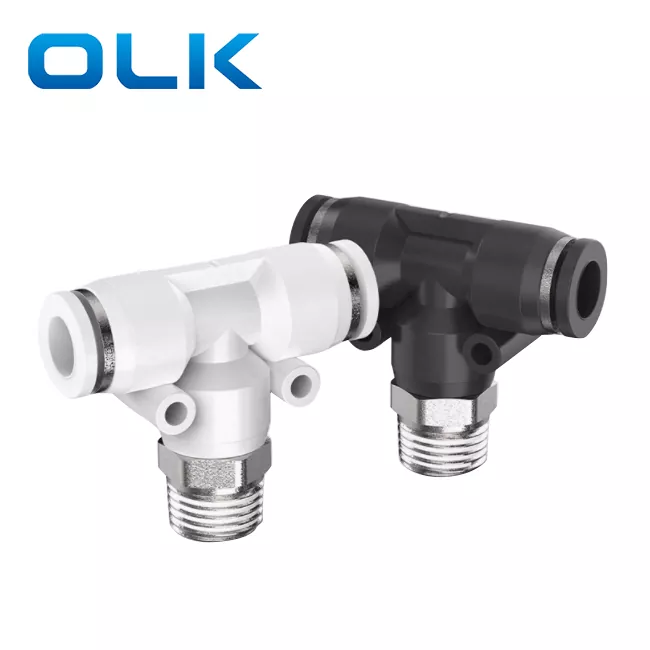

Pb Branch Tee Push in Tube Attribing

OLK è uno dei famosi produttori e fornitori di push e fornitori di titi di ramo di Cina PB. La nostra fabbrica è specializzata nella produzione del ramo di ramo PB Push in Tube. Benvenuti ad acquistare PB Branch Tee Push in Tube Attribing da OLK. Ogni richiesta dei clienti viene risposta entro 24 ore.

Invia richiesta

Descrizione del prodotto

Il raccordo di push in tubo del ramo PB è un raccordo a push-in sindacale utilizzato per collegare due tubi in un sistema pneumatico, garantendo flusso d'aria liscio e sigillatura affidabile.

Caratteristiche del tasto di montaggio PB: push-to-connect per installazione rapida e veloce; connessione a doppia end dimilio

Codice di ordinazione
Pb	8	-	01
Modello	Dimensione del tubo (metrica)		Tipo di filettatura (filettatura dritta a 55 °)
Raccordi della serie PB	4: 4mm		01: G1/8
	6: 6mm		02: G1/4
	8: 8mm		03: G3/8
	10: 10 mm		04: G1/2
	12: 12mm
	14: 14mm
	16: 16mm

Pb Branch Tee Push in Tube Adattamento Generale Parametri di base

Fluido	Aria/acqua (condizionale)/vuoto
Pressione operativa	0-1.0mp
Pressione del vuoto	-100kpa (10 torr)
Temperatura operativa	-10-60 ℃
Material	Nylon (PA), poliuretano (PU)

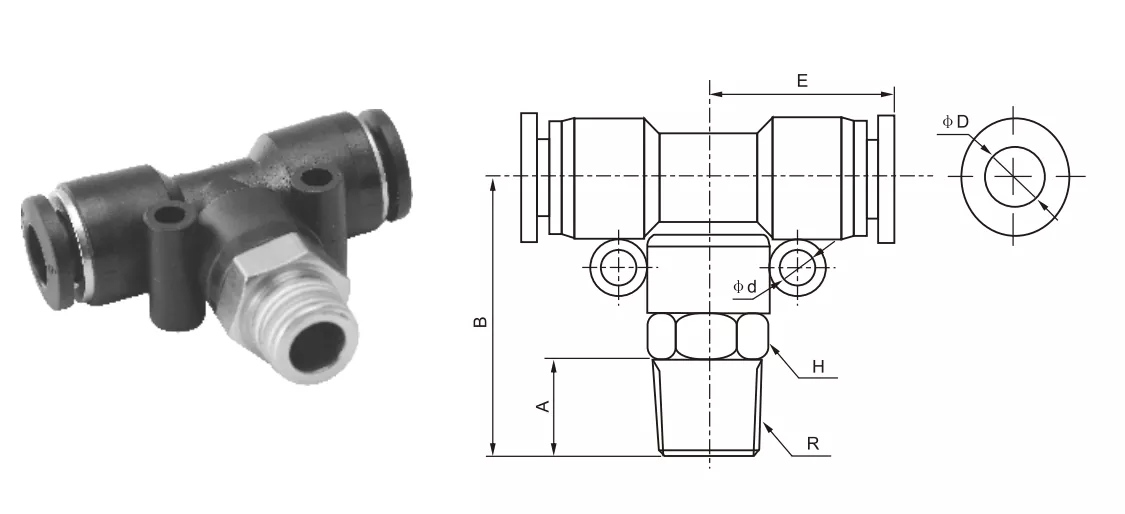

Pb Branch Tee Push In Tubi Parametri di dimensione del contorno del raccordo

Raccordi del tubo pollici	Raccordi per tubi di metri	φd	R	A	B	E	H2	φd
PB5/32-M5	PB4-M5	4	M5	4.5	25.4	18.6	10	/
PB5/32-01	PB4-01	4	R1/8	7	25.4	18.6	10	/
PB5/32-02	PB4-02	4	R1/4	9	27.8	18.6	14	/
PB1/4-M5	PB6-M5	6	M5	4.5	26.8	20.8	12	3.5
PB1/4-01	PB6-01	6	R1/8	6.5	37.6	20.8	12	3.5
PB1/4-02	PB6-02	6	R1/4	9	30	20.8	14	3.5
PB1/4-03	PB6-03	6	R3/8	10	30.6	20.8	17	3.5
PB1/4-04	PB6-04	6	R1/2	10	32.5	20.8	21	3.5
PB5/16-01	PB8-01	8	R1/8	8	31.5	22.9	14	4.5
PB5/16-02	PB8-02	8	R1/4	10	33	22.9	14	4.5
PB5/16-03	PB8-03	8	R3/8	10	33.6	22.9	17	4.5
PB5/16-04	PB8-04	8	R1/2	11	35	22.9	21	4.5
PB3/8-01	PB10-01	10	R1/8	8	37	27.8	17	4
PB3/8-02	PB10-02	10	R1/4	10	38	27.8	17	4
PB3/8-03	PB10-03	10	R3/8	10	38	27.8	17	4.5
PB3/8-04	PB10-04	10	R1/2	11	39	27.8	21	4.5
PB1/2-01	PB12-01	12	R1/8	8	37.5	29.5	19	5
PB1/2-02	PB12-02	12	R1/4	10	40	29.5	19	5
PB1/2-03	PB12-03	12	R3/8	10	40	29.5	19	5
PB1/2-04	PB12-04	12	R1/2	11	41	29.5	21	5
	PB14-03	16	R3/8	11	46.3	34.5	24	4
	PB14-04	16	R1/2	12	47.3	34.5	27	4

Nelle articolazioni pneumatiche, si distinguono le strutture comuni di tee (a forma di T)

Nome/tipo	Descrizione della struttura dell'interfaccia
RUN TEE (PD)	Il flusso d'aria principale è dritto e i rami sono condotti verticalmente
Branch tee (PB)	Due interfacce sono collegate ad angoli giusti, una sul ramo di "T"
Tee uguale	Tre porte con le stesse dimensioni
