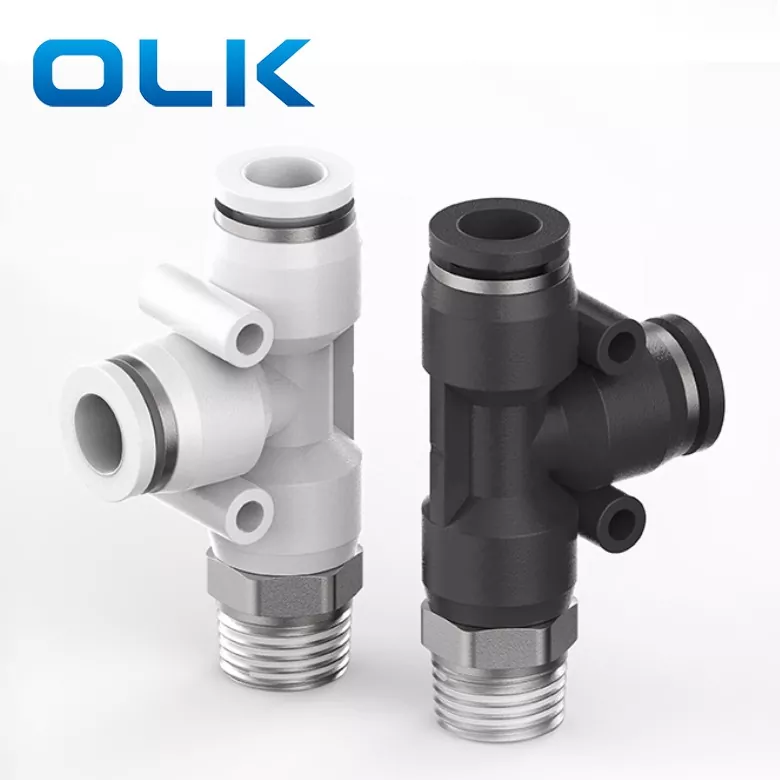

Black,White,BlueIl raccordo per tubo push-in a T PD Run è un raccordo push-in a tre vie di tipo Y, progettato per dividere una fonte d'aria in due uscite. È ideale per i sistemi che richiedono una connessione pneumatica uno-in-due-out.

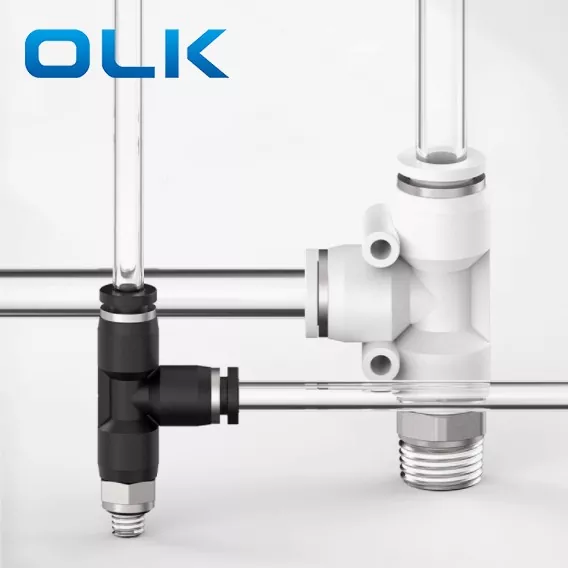

Raccordo PD Caratteristiche principali: Design a forma di Y per un'efficiente distribuzione dell'aria; Estremità push-to-connect per una facile installazione; Instradamento flessibile per tubi multidirezionali
|
Codice d'ordinazione |
|||
|
PD |
8 |
-- |
01 |
|
Modello |
Dimensioni del tubo (sistema metrico) |
|
Tipo di filettatura (filettatura tubo dritto a 55°) |
|
Raccordo serie PD |
4:4 mm |
|
01:G1/8 |
|
|
6:6 mm |
|
02:G1/4 |
|
|
8:8 mm |
|
03:G3/8 |
|
|
10:10 mm |
|
04:G1/2 |
|
|
12:12 mm |
|
|
|
|
14:14 mm |
|
|
|
|
16:16 mm |
|
|
|
Fluido |
Aria/acqua (condizionata)/vuoto |
|
Pressione di esercizio |
0-1,0 MPa |
|
Pressione del vuoto |
-100Kpa (10 Torr) |
|
Temperatura operativa |
-10-60℃ |
|
Materiale |
NYLON (PA), poliuretano (PU) |
|
Raccordo per tubo in pollici |

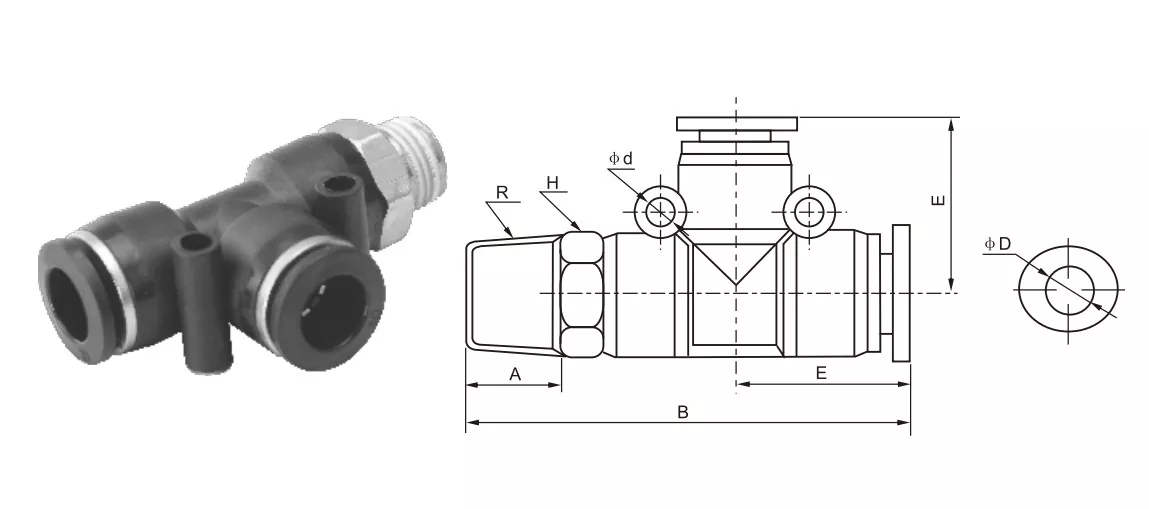

Raccordo per tubo metrico |
φD |
R |
A |
B |
E |
H |
φd |
|
PD5/32-M5 |
PD4-M5 |
4 |
M5 |
4.5 |
44 |
18.4 |
10 |
/ |
|
PD5/32-01 |
PD4-01 |
4 |
R1/8 |
7 |
44 |
18.4 |
10 |
/ |
|
PD5/32-02 |
PD4-02 |
4 |
R1/4 |
9 |
47.5 |
18.4 |
14 |
/ |
|
PD1/4-M5 |
PD6-M5 |
6 |
M5 |
4.5 |
47 |
20.8 |
12 |
3.5 |
|
PD1/4-01 |
PD6-01 |
6 |
R1/8 |
7 |
48.5 |
20.8 |
12 |
3.5 |
|
PD1/4-02 |
PD6-02 |
6 |
R1/4 |
9 |
51 |
20.8 |
14 |
3.5 |
|
PD1/4-03 |
PD6-03 |
6 |
R3/8 |
10 |
51.5 |
20.8 |
17 |
3.5 |
|
PD1/4-04 |
PD6-04 |
6 |
R1/2 |
11 |
54 |
20.8 |
21 |
3.5 |
|
PD5/16-01 |
PD8-01 |
8 |
R1/8 |
8 |
54 |
22.8 |
14 |
4.5 |
|
PD5/16-02 |
PD8-02 |
8 |
R1/4 |
10 |
55.5 |
22.8 |
14 |
4.5 |
|
PD5/16-03 |
PD8-03 |
8 |
R3/8 |
10 |
57 |
22.8 |
17 |
4.5 |
|
PD5/16-04 |
PD8-04 |
8 |
R1/2 |
11 |
58 |
22.8 |
21 |
4.5 |
|
PD3/8-01 |
PD10-01 |
10 |
R1/8 |
8 |
64.2 |
38.3 |
17 |
4.5 |
|
PD3/8-02 |
PD10-02 |
10 |
R1/4 |
10 |
67 |
38.3 |
17 |
4.5 |
|
PD3/8-03 |
PD10-03 |
10 |
R3/8 |
10 |
66 |
28.3 |
17 |
4.5 |
|
PD3/8-04 |
PD10-04 |
10 |
R1/2 |
11 |
67 |
28.3 |
21 |
4.5 |
|
PD1/2-01 |
PD12-01 |
12 |
R1/8 |
8 |
67 |
29.6 |
19 |
5 |
|
PD1/2-02 |
PD12-02 |
12 |
R1/4 |
10 |
68.8 |
29.6 |
19 |
5 |
|
PD1/2-03 |
PD12-03 |
12 |
R3/8 |
10 |
68.8 |
29.6 |
19 |
5 |
|
PD1/2-04 |
PD12-04 |
12 |
R1/2 |
11 |
70 |
29.6 |
21 |
5 |
|
|
PD14-03 |
16 |
R3/8 |
12 |
|
35 |
24 |
4 |
|
|
PD14-04 |
16 |
R1/2 |
15 |
85 |
35 |
24 |
4 |
|
Nome/tipo |
Descrizione della struttura dell'interfaccia |
|
Run Tee (PD) |
Il flusso d'aria principale è dritto e i rami vengono condotti verticalmente |
|
T di diramazione (PB) |
Due interfacce sono collegate ad angolo retto, una sul ramo di "T" |
|
T uguale |
Tre porte con la stessa dimensione |
Cosa significa "RUN TEE" nel raccordo del connettore?
Tee "significa connettore a forma di T (tee) con tre interfacce;
"Run" si riferisce al canale principale (la direzione del flusso d'aria principale è una linea retta);
Quindi "Run Tee" significa che il canale principale è dritto e una diramazione esce verticalmente al centro.
Indirizzo
Zhengtai Road, zona industriale di Xinguang, Liushi, Yueqing, Wenzhou, Zhejiang, Cina.
