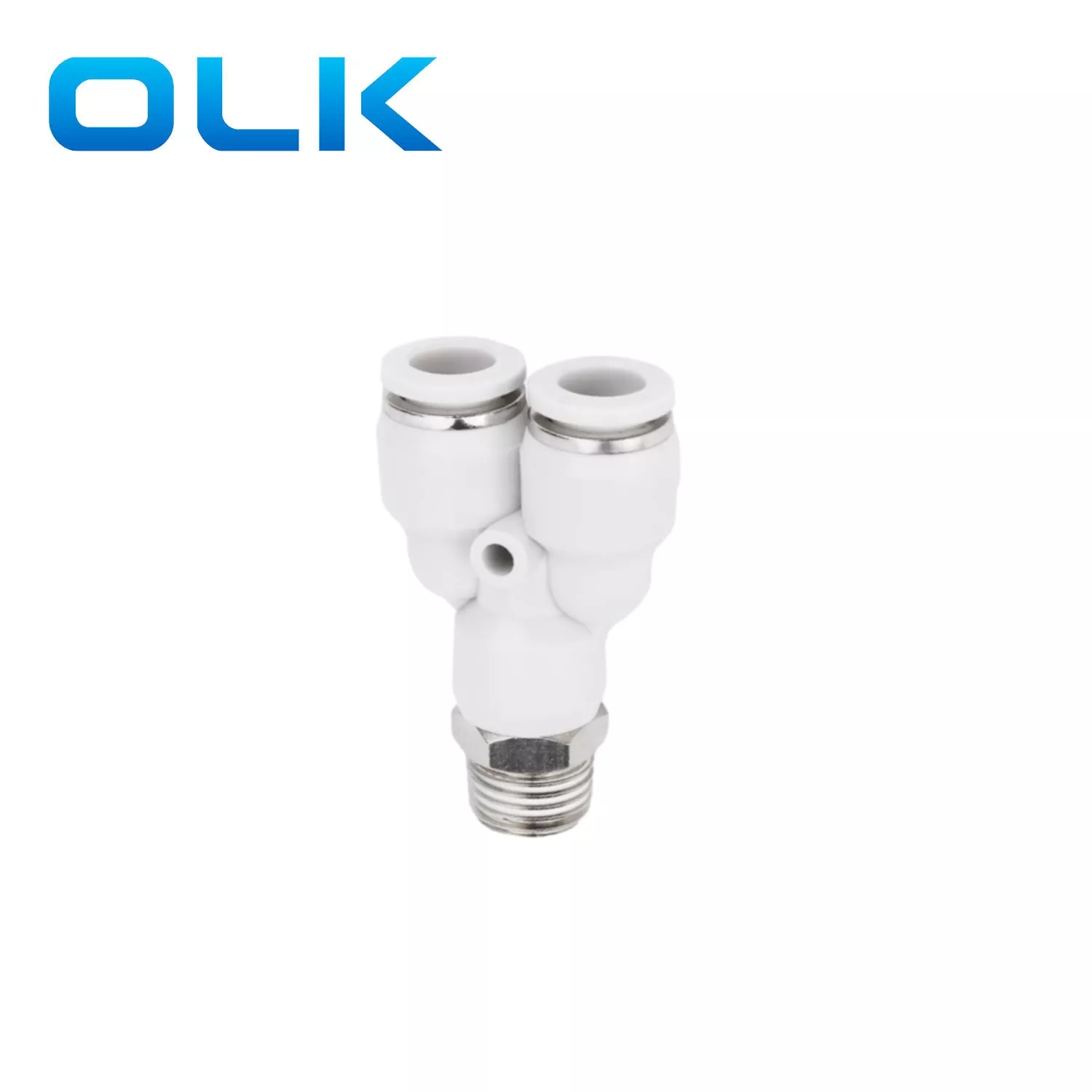

Male BSPT Thread (R Thread) Y TypeIl raccordo per tubo push-in di tipo PX Y ha un design push-to-connect. Facile installazione. L'aspetto generale è a forma di Y, con una direzione del flusso più fluida che è più adatta al flusso d'aria. E il percorso aereo principale è direttamente collegato. Comunemente utilizzato per la separazione del gas o tubazioni ausiliarie nei sistemi pneumatici.
PX realizzato in rame e non facile da corrosione.
|
Codice d'ordinazione |
|||
|
PX |
8 |
-- |
01 |
|
Modello |
Dimensioni del tubo (sistema metrico) |
|
Tipo di filettatura (filettatura tubo dritto a 55°) |
|
Raccordo serie PX |
4:4 mm |
|
01:G1/8 |
|
|
6:6 mm |
|
02:G1/4 |
|
|
8:8 mm |
|
03:G3/8 |
|
|
10:10 mm |
|
04:G1/2 |
|
|
12:12 mm |
|
|
|
|
14:14 mm |
|
|
|
|
16:16 mm |
|
|
Raccordo per tubo push-in tipo PX Y
|
Fluido |
Aria/acqua (condizionata)/vuoto |
|
Pressione di esercizio |
0-1,0 MPa |
|
Pressione del vuoto |
-100Kpa (10 Torr) |
|
Temperatura operativa |
-10-60℃ |
|
Materiale |
NYLON (PA), poliuretano (PU) |
|
Raccordo per tubo in pollici |
Raccordo per tubo metrico |

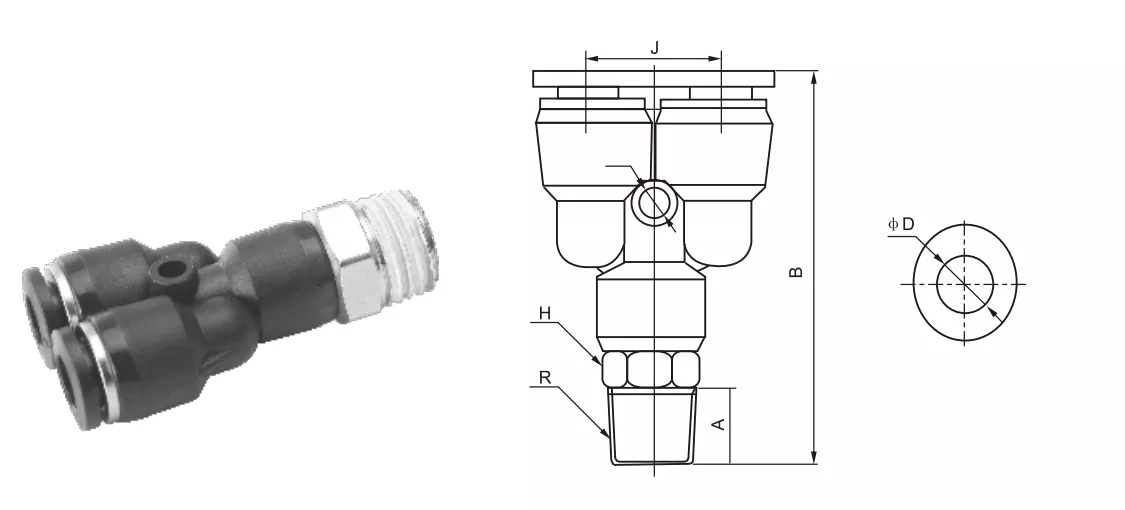

φD |
R |
A |
B |
E |
J |
φd |
|
PX5/32-M5 |
PX4-M5 |
4 |
M5 |
4.5 |
42.5 |
10 |
10.8 |
2.5 |
|
PX5/32-01 |
PX4-01 |
4 |
R1/8 |
7 |
43 |
10 |
10.8 |
2.5 |
|
PX5/32-02 |
PX4-02 |
4 |
R1/4 |
9 |
44 |
14 |
10.8 |
3 |
|
PX1/4-M5 |
PX6-M5 |
6 |
M5 |
4.5 |
41.5 |
12 |
13.4 |
3.5 |
|
PX1/4-01 |
PX6-01 |
6 |
R1/8 |
6.5 |
46 |
12 |
13.4 |
3.5 |
|
PX1/4-02 |
PX6-02 |
6 |
R1/4 |
9 |
48.5 |
14 |
13.4 |
3.5 |
|
PX1/4-03 |
PX6-03 |
6 |
R3/8 |
10 |
49 |
17 |
13.4 |
3.5 |
|
PX1/4-04 |
PX6-04 |
6 |
R1/2 |
10 |
51 |
21 |
13.4 |
3.5 |
|
PX5/16-01 |
PX8-01 |
8 |
R1/8 |
8 |
51 |
14 |
15.8 |
4 |
|
PX5/16-02 |
PX8-02 |
8 |
R1/4 |
10 |
52.5 |
14 |
15.8 |
4 |
|
PX5/16-03 |
PX8-03 |
8 |
R3/8 |
10 |
53.5 |
17 |
15.8 |
4 |
|
PX5/16-04 |
PX8-04 |
8 |
R1/2 |
11 |
55 |
21 |
15.8 |
4 |
|
PX3/8-01 |
PX10-01 |
10 |
R1/8 |
8 |
56.5 |
17 |
19 |
4 |
|
PX3/8-02 |
PX10-02 |
10 |
R1/4 |
10 |
58 |
17 |
19 |
4 |
|
PX3/8-03 |
PX10-03 |
10 |
R3/8 |
10 |
58 |
17 |
19 |
4 |
|
PX3/8-04 |
PX10-04 |
10 |
R1/2 |
11 |
59 |
21 |
19 |
4 |
|
PX1/2-01 |
PX12-01 |
12 |
R1/8 |
8 |
62 |
19 |
21.5 |
4 |
|
PX1/2-02 |
PX12-02 |
12 |
R1/4 |
10 |
70 |
19 |
21.5 |
4.5 |
|
PX1/2-03 |
PX12-03 |
12 |
R3/8 |
10 |
70 |
19 |
21.5 |
4.5 |
|
PX1/2-04 |
PX12-04 |
12 |
R1/2 |
11 |
65 |
21 |
21.5 |
4 |
|
|
PX16-03 |
16 |
R3/8 |
11 |
|
|
|
|
|
|
PX16-04 |
16 |
R1/2 |
12 |
|
|
|
|
|

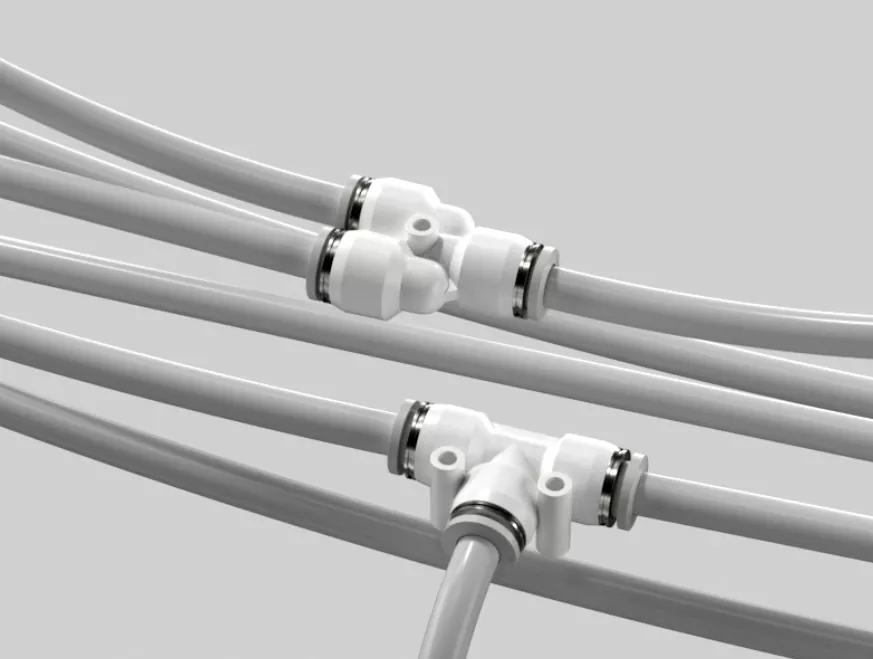

Somiglianze e differenze tra il raccordo per tubo a innesto a forma di T e quello a Y: |
|
|
Raccordo a T (PB,PD) |
Il raccordo pneumatico a 3 vie ha una struttura a "T" e si interseca con un angolo di 90° |
|
Raccordo a Y (PX) |
Il raccordo a 3 vie come la struttura a "Y" e la direzione del flusso regolare, più adatto al flusso d'aria |
|
Rispetto al raccordo pneumatico a forma di T, il flusso del raccordo del connettore dell'aria a forma di Y è più fluido e presenta meno resistenza |
|
Quali sono le caratteristiche del raccordo dell'aria di tipo Y rispetto al raccordo pneumatico di tipo T?
Rispetto al raccordo pneumatico a forma di T, il flusso del raccordo del connettore dell'aria a forma di Y è più fluido e presenta meno resistenza
Qual è la pressione operativa del raccordo per tubo push-in tipo PX Y?
La pressione operativa del raccordo pneumatico PX è 0-1,0 MPa.
