Brand:
OLKType:
L Type Elbow BSPT Male ThreadColor:

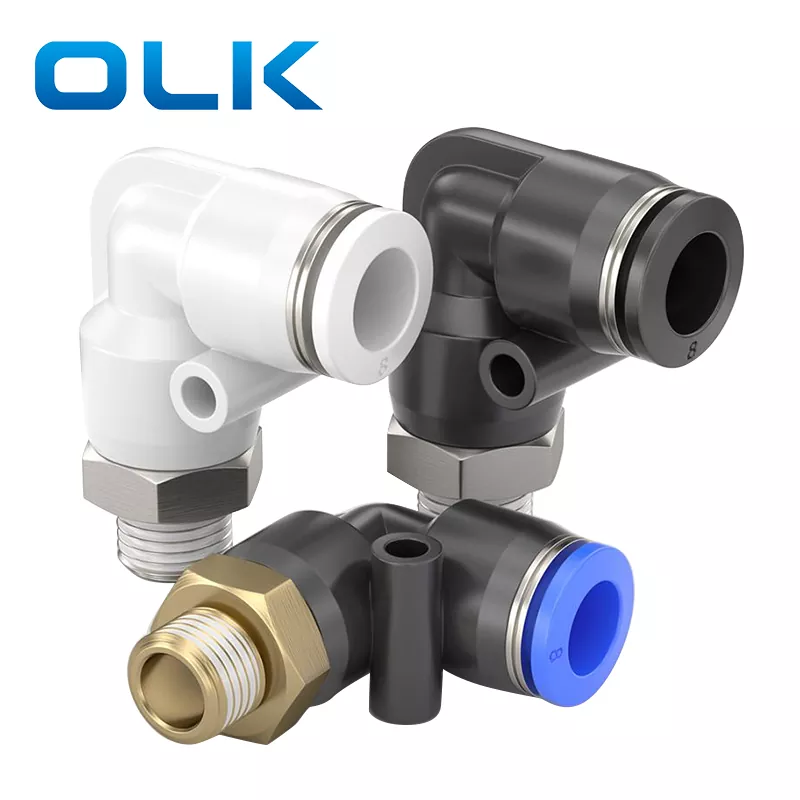

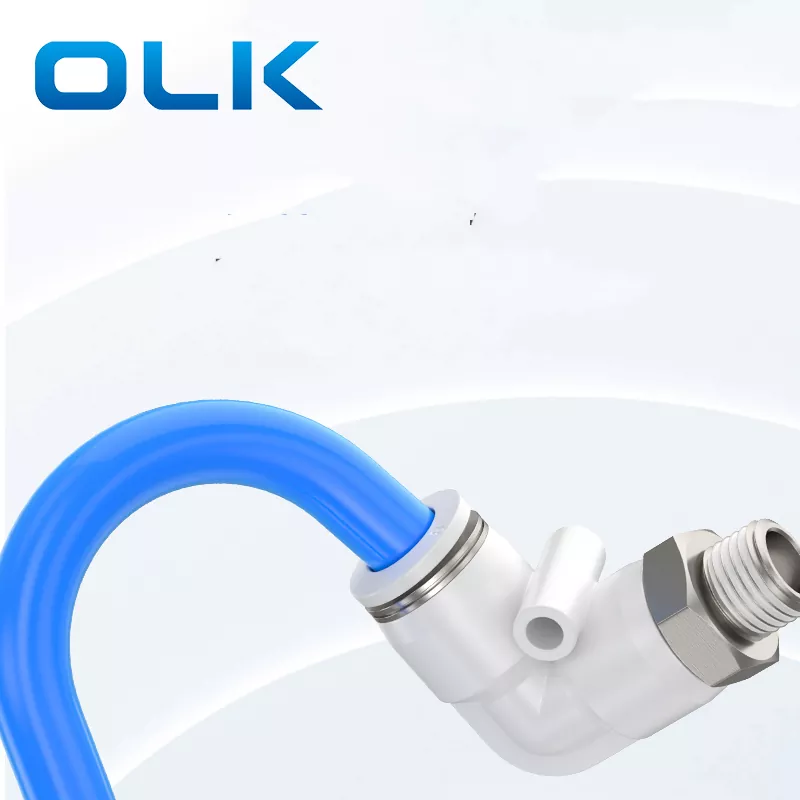

Black,White,BlueIl raccordo per tubo a gomito maschio PL è un connettore a gomito a 90 gradi ideale per l'uso in spazi ristretti o dove è richiesto il reindirizzamento del tubo.
Caratteristiche del prodotto: struttura compatta, adatta a piccoli spazi; design dello sterzo ad angolo retto, comodo per il cablaggio tracheale
|
Codice d'ordinazione |
|||
|
PL |
8 |
-- |
01 |
|
Modello |
Dimensioni del tubo (sistema metrico) |
|
Tipo di filettatura (filettatura tubo dritto a 55°) |
|
|
4:4 mm |
|
01:G1/8 |
|
|
6:6 mm |
|
02:G1/4 |
|
|
8:8 mm |
|
03:G3/8 |
|
|
10:10 mm |
|
04:G1/2 |
|
|
12:12 mm |
|
|
|
|
14:14 mm |
|
|
|
|
16:16 mm |
|
|
|
Fluido |
Aria/acqua (condizionata)/vuoto |
|
Pressione di esercizio |
0-1,0 MPa |
|
Pressione del vuoto |
-100Kpa (10 Torr) |
|
Temperatura operativa |
-10-60℃ |
|
Materiale |
NYLON (PA), poliuretano (PU) |
|

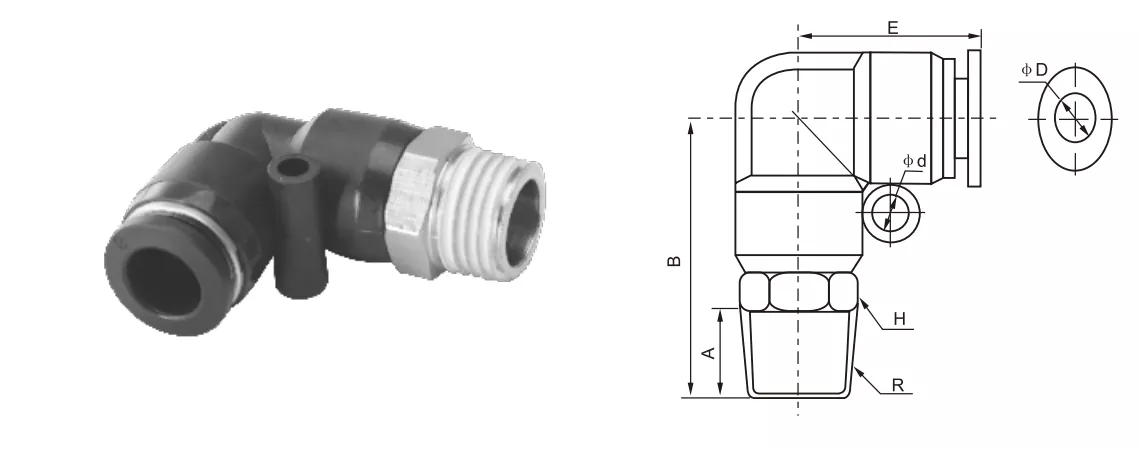

Raccordo per tubo in pollici |
Raccordo per tubo metrico |
φD |
R |
A |
B |
H |
E |
φd |
|
PL5/32-M5 |
PL4-M5 |
4 |
M5 |
4.5 |
25 |
10 |
19.7 |
/ |
|
PL5/32-01 |
PL4-01 |
4 |
R1/8 |
7 |
26.5 |
10 |
19.7 |
/ |
|
PL5/32-02 |
PL4-02 |
4 |
R1/4 |
9 |
28 |
14 |
19.7 |
/ |
|
PL1/4-M5 |
PL6-M5 |
6 |
M5 |
4.5 |
27.5 |
12 |
20.8 |
3.5 |
|
PL1/4-01 |
PL6-01 |
6 |
R1/8 |
7 |
27.5 |
12 |
20.8 |
3.5 |
|
PL1/4-02 |
PL6-02 |
6 |
R1/4 |
9 |
29.5 |
14 |
20.8 |
3.5 |
|
PL1/4-03 |
PL6-03 |
6 |
R3/8 |
10 |
30.5 |
17 |
20.8 |
3.5 |
|
PL1/4-04 |
PL6-04 |
6 |
R1/2 |
11 |
32 |
21 |
20.8 |
3.5 |
|
PL5/16-01 |
PL8-01 |
8 |
R1/8 |
8 |
31.7 |
14 |
23.5 |
4.5 |
|
PL5/16-02 |
PL8-02 |
8 |
R1/4 |
10 |
33.8 |
14 |
23.5 |
4.5 |
|
PL5/16-03 |
PL8-03 |
8 |
R3/8 |
10 |
33.8 |
17 |
23.5 |
4.5 |
|
PL5/16-04 |
PL8-04 |
8 |
R1/2 |
11 |
35.5 |
21 |
23.5 |
4.5 |
|
PL3/8-01 |
PL10-01 |
10 |
R1/8 |
8 |
35.5 |
17 |
27.4 |
4.5 |
|
PL3/8-02 |
PL10-02 |
10 |
R1/4 |
10 |
37.5 |
17 |
27.4 |
4.5 |
|
PL3/8-03 |
PL10-03 |
10 |
R3/8 |
10 |
38 |
17 |
27.4 |
4.5 |
|
PL3/8-04 |
PL10-04 |
10 |
R1/2 |
11 |
38.6 |
21 |
27.4 |
4.5 |
|
PL1/2-01 |
PL12-01 |
12 |
R1/8 |
8 |
38 |
19 |
30.3 |
5 |
|
PL1/2-02 |
PL12-02 |
12 |
R1/4 |
10 |
39.5 |
19 |
30.3 |
5 |
|
PL1/2-03 |
PL12-03 |
12 |
R3/8 |
10 |
40.5 |
19 |
30.3 |
5 |
|
PL1/2-04 |
PL12-04 |
12 |
R1/2 |
11 |
42 |
21 |
30.3 |
5 |
|
|
PL14-03 |
14 |
R3/8 |
12 |
42.5 |
24 |
30.3 |
4 |
|
|
PL14-04 |
14 |
R1/2 |
15 |
45 |
24 |
30.3 |
4 |
|
|
PL16-03 |
16 |
R3/8 |
15 |
50 |
24 |
34 |
4 |
|
|
PL16-04 |
16 |
R1/2 |
15 |
50.5 |
27 |
34 |
4 |
|
Nome/tipo |
Descrizione della struttura dell'interfaccia |
|
Gomito PC |
Il giunto del tubo è piegato con un angolo di 90° e l'altra estremità è filettata internamente |
|
PL Gomito |
Un'estremità è inserita e l'altra estremità ha una filettatura esterna di 90° |
|
Gomito PV |
Entrambe le estremità sono del tipo ad inserimento nel tubo, con una curva a 90° |
Di che materiale è fatto il connettore PL?
rame
Quali sono i nomi delle parti del raccordo del tubo di collegamento?

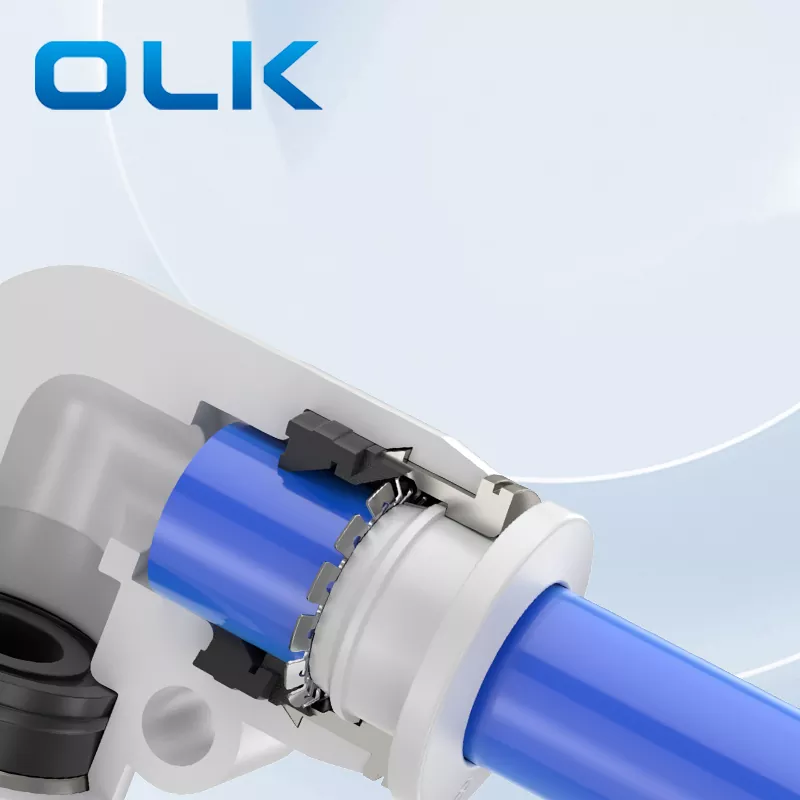

Struttura interna del raccordo del tubo di collegamento rapido: rilascio, set di schede in lega di zinco, molla della clip di bloccaggio, manicotto di bloccaggio, anello di tenuta del fermaglio, plastica ad alta resistenza
Che tipo di filo PL è?
È una filettatura metrica, M rappresenta.
Cosa significa "gomito" nel raccordo pneumatico?
Raccordo a gomito: un raccordo pneumatico che consente al tubo di cambiare direzione, generalmente con un angolo di 90 gradi.
