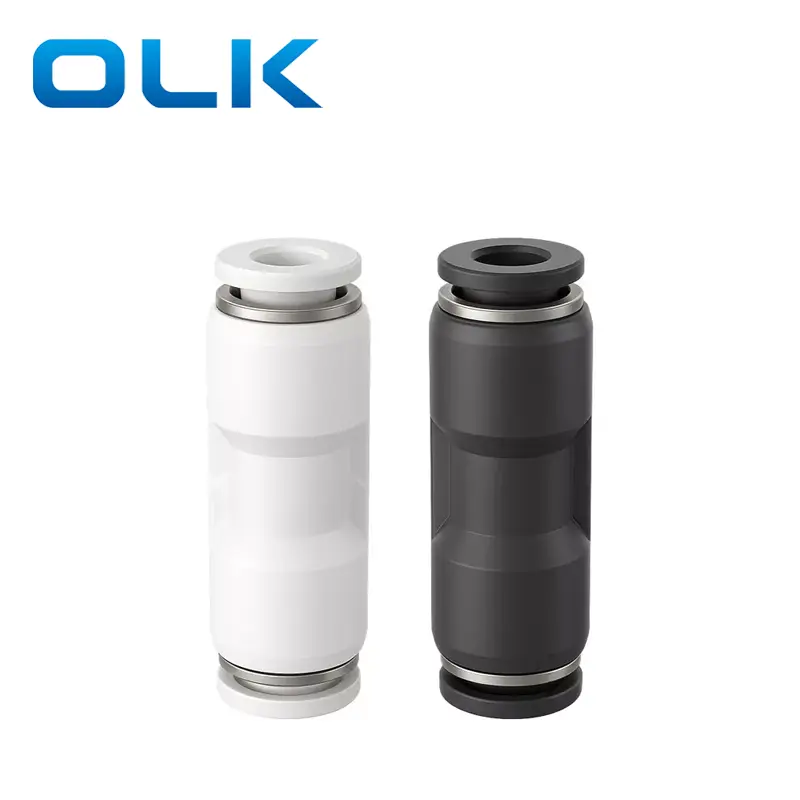

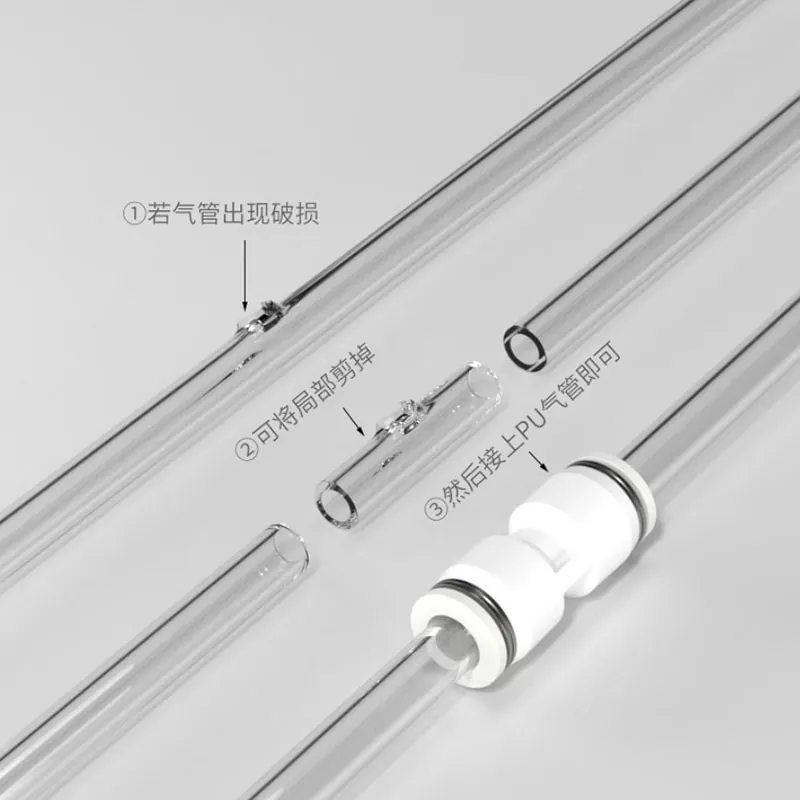

Raccordo per tubo dritto con unione riduttore PG

Codice d'ordinazione

PAG

8

--

01

Modello

Dimensioni del tubo (sistema metrico)

Dimensioni del tubo (sistema metrico)

Raccordo serie PG

4:4 mm

4:4 mm

6:6 mm

6:6 mm

8:8 mm

8:8 mm

10:10 mm

10:10 mm

12:12 mm

12:12 mm

14:14 mm

14:14 mm

16:16 mm

16:16 mm

Fluido

Aria/acqua (condizionata)/vuoto

Pressione di esercizio

0-1,0 MPa

Pressione del vuoto

-100Kpa (10 Torr)

Temperatura operativa

-10-60℃

Materiale

NYLON (PA), poliuretano (PU)

Raccordo per tubo in pollici

Raccordo per tubo metrico

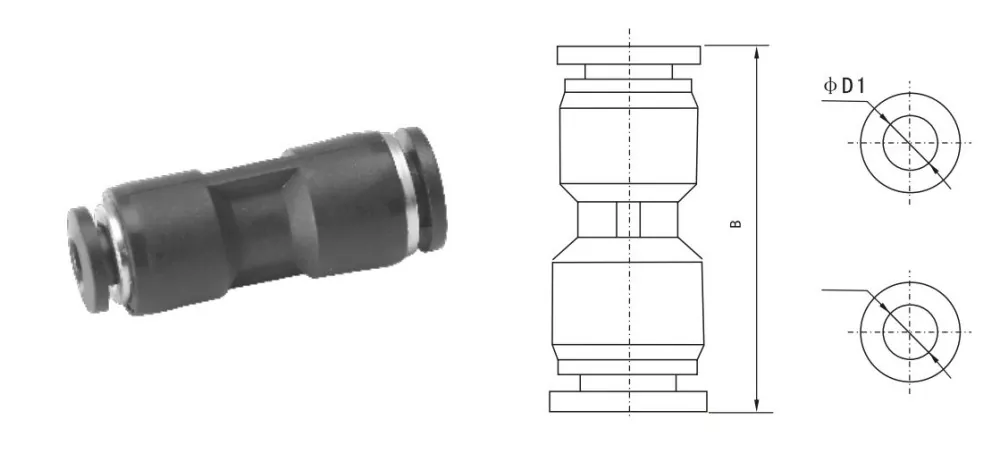

φD1

φD2

B

PG1/4-5-32

PG6-4

6

4

35

PG5/16-1/4

PG8-6

8

6

35.5

PG3/8-5/16

PG10-8

10

8

38

PG1/2-13/8

PG12-10

12

10

47

PG16-12

12

12

47.5

PG2/6-5/32

PG8-4

8

4

47.5

PG3/8-1/4

PG8-4

10

6

67

PG1/2-5/16

PG12-8

12

8

67

Riferimento comune per la conversione delle dimensioni della filettatura imperiale

Dimensione imperiale

ca. Metrico (mm)

Formula di conversione

1/8

3,2 mm

1÷8×25,4=3,175

5/32

3,97 mm

5÷32×25,4=3,97

1/4

6,35 mm

1÷4×25,4=6,35

16/5

7,94 mm

5÷16×25,4=7,94

3/8

9,53 mm

3÷8×25,4=9,53

1/2

12,7 mm

1÷2×25,4=12,7
