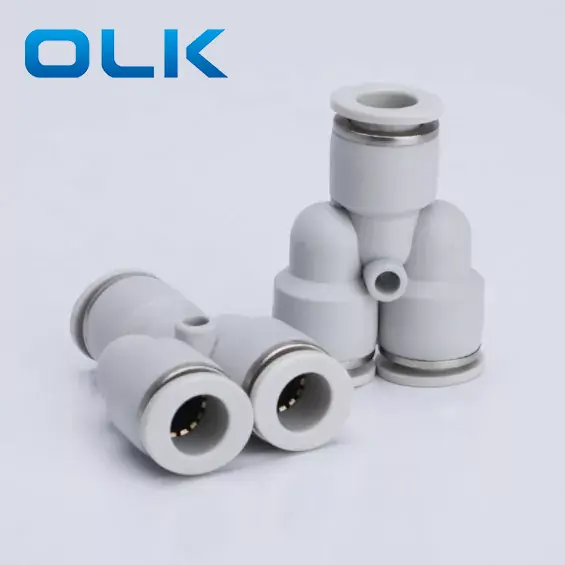

Py Union Y Push in Tube Adating

Py

8

Modello

Dimensione del tubo (metrica)

Miglioraggio della serie PY

4: 4mm

6: 6mm

8: 8mm

10: 10 mm

12: 12mm

14: 14mm

16: 16mm

Fluido

Aria/acqua (condizionale)/vuoto

Pressione operativa

0-1.0mp

Pressione del vuoto

-100kpa (10 torr)

Temperatura operativa

-10-60 ℃

Materiale

Nylon (PA), poliuretano (PU)

Raccordi del tubo pollici

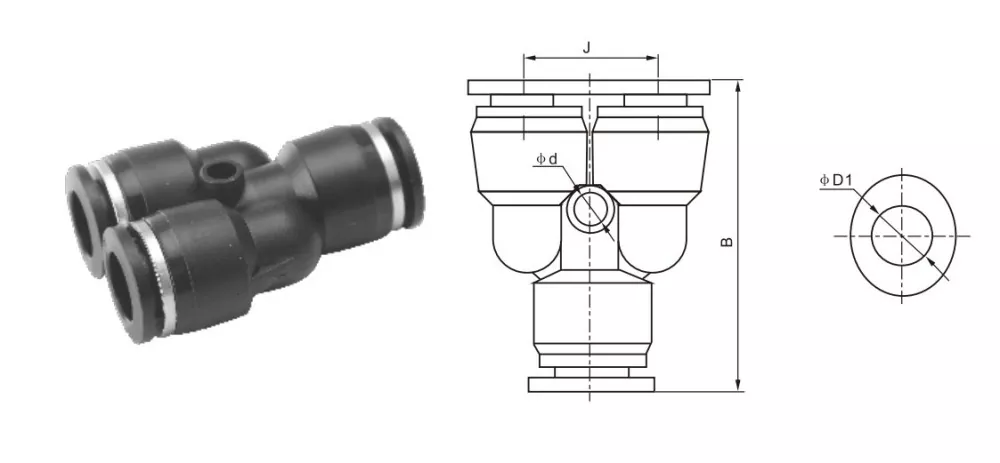

Maglietta Metrictube

φd

B

J

φd

Py5/32

PY-4

4

38

11.6

2.5

Py1/4

PY-6

6

39

13.3

3.5

Py5/16

PY-8

8

42.5

15.5

4.5

Py3/8

Py-10

10

48

38.5

4.5

Py1/2

Py-12

12

54

21.5

4

Riferimento di conversione della dimensione del filo imperiale comune

Dimensione imperiale

Ca. Metrica (mm)

Formula di conversione

1/8

3,2 mm

1 ÷ 8 × 25.4 = 3.175

5/32

3,97 mm

5 ÷ 32 × 25.4 = 3.97

1/4

6,35 mm

1 ÷ 4 × 25.4 = 6.35

5/16

7,94 mm

5 ÷ 16 × 25.4 = 7,94

3/8

9,53 mm

3 ÷ 8 × 25,4 = 9,53

1/2

12,7 mm

1 ÷ 2 × 25,4 = 12,7
