Brand:
OLKType:
L Type Elbow BSPP Male Thread (G Thread)Color:

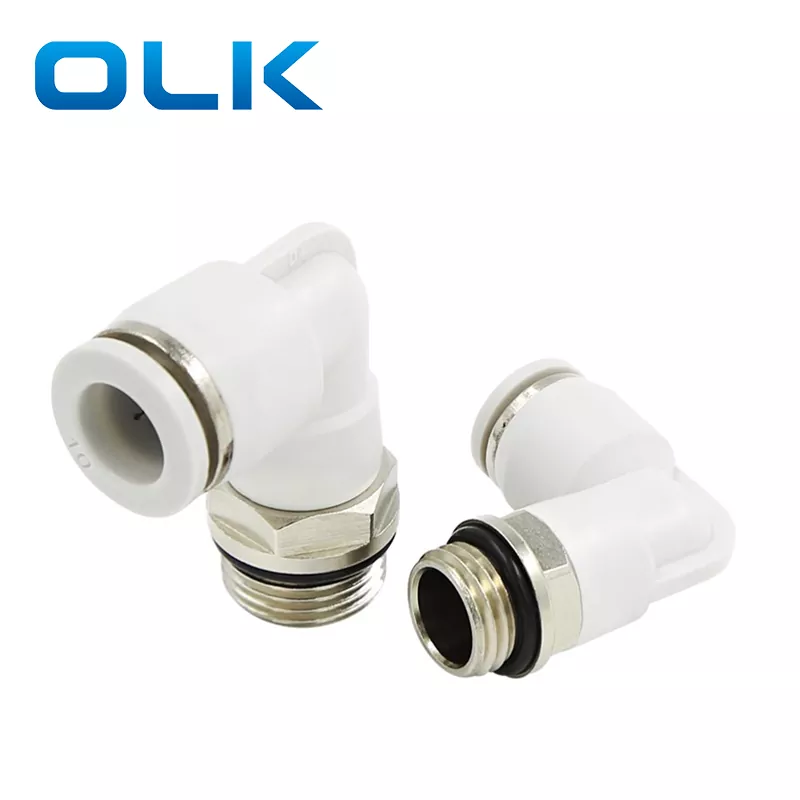

Black,White,BlueIl raccordo per tubo push-in a gomito maschio PL-G è un connettore a gomito a 90 gradi e filettatura G ideale per l'uso in spazi ristretti o dove è richiesto il reindirizzamento del tubo. Dotato di anelli di tenuta per evitare perdite di aria o fluido.
Caratteristiche del prodotto: struttura compatta, adatta a piccoli spazi; design dello sterzo ad angolo retto, comodo per il cablaggio tracheale
|
Codice d'ordinazione |
|||
|
PL |
8 |
-- |
G01 |
|
Modello |
Dimensioni del tubo (sistema metrico) |
|
Tipo di filettatura (filettatura tubo dritto a 55°) |
|
|
4:4 mm |
|
01:G1/8 |
|
|
6:6 mm |
|
02:G1/4 |
|
|
8:8 mm |
|
03:G3/8 |
|
|
10:10 mm |
|
04:G1/2 |
|
|
12:12 mm |
|
|
|
|
14:14 mm |
|
|
|
|
16:16 mm |
|
|
|
Fluido |
Aria/acqua (condizionata)/vuoto |
|
Pressione di esercizio |
0-1,0 MPa |
|
Pressione del vuoto |
-100Kpa (10 Torr) |
|
Temperatura operativa |
-10-60℃ |
|
Materiale |
NYLON (PA), poliuretano (PU) |
|
|

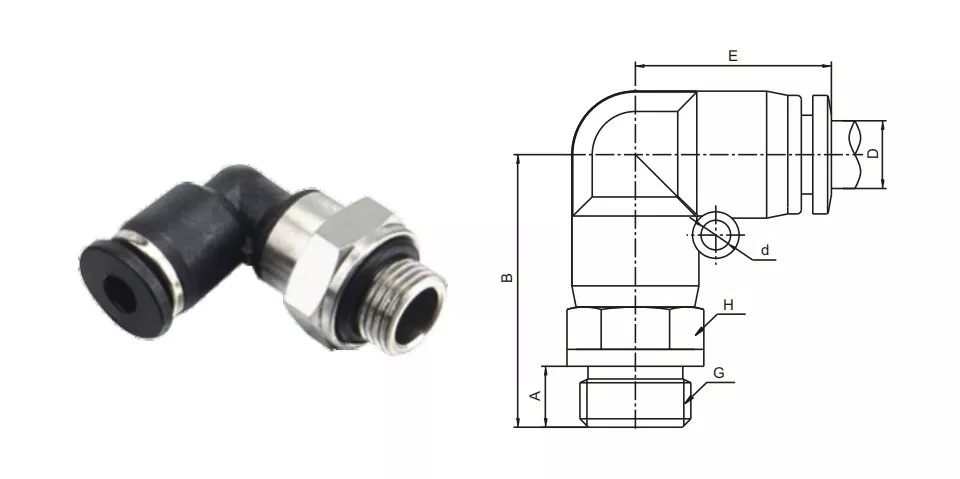

D |
G |
A |
B |
E |
H |
d |
|
PL4-G01 |
4 |
G1/8 |
6 |
24 |
19.7 |
14 |
- |
|
PL4-G02 |
G1/4 |
8 |
25 |
19.7 |
17 |
- |
|
|
PL6-G01 |
6 |
G1/8 |
6 |
24 |
20.8 |
14 |
3.5 |
|
PL6-G02 |
G1/4 |
8 |
25 |
20.8 |
17 |
3.5 |
|
|
PL6-G03 |
G3/8 |
10 |
25 |
20.8 |
20 |
3.5 |
|
|
PL6-G04 |
G1/2 |
12 |
25 |
20.8 |
24 |
3.5 |
|
|
PL8-G01 |
8 |
G1/8 |
6 |
25 |
23.5 |
14 |
4.5 |
|
PL8-G02 |
G1/4 |
8 |
25 |
23.5 |
17 |
4.5 |
|
|
PL8-G03 |
G3/8 |
10 |
26 |
23.5 |
20 |
4.5 |
|
|
PL8-G04 |
G1/2 |
12 |
29 |
23.5 |
24 |
4.5 |
|
|
PL10-G01 |
10 |
G1/8 |
6 |
29 |
27.4 |
14 |
4.5 |
|
PL10-G02 |
G1/4 |
8 |
29 |
27.4 |
17 |
4.5 |
|
|
PL10-G03 |
G3/8 |
10 |
30 |
27.4 |
20 |
4.5 |
|
|
PL10-G04 |
G1/2 |
12 |
31 |
27.4 |
24 |
4.5 |
|
|
PL12-G02 |
12 |
G1/4 |
8 |
31 |
30.3 |
17 |
5 |
|
PL12-G03 |
G3/8 |
10 |
33 |
30.3 |
20 |
5 |
|
|
PL12-G04 |
G1/2 |
12 |
33 |
30.3 |
24 |
5 |
|
|
PL16-G03 |
16 |
G3/8 |
10 |
43 |
34 |
24 |
4 |
|
PL16-G04 |
G1/2 |
12 |
45 |
34 |
24 |
4 |
|
Nome/tipo |
Descrizione della struttura dell'interfaccia |
|
Gomito PC |
Il giunto del tubo è piegato con un angolo di 90° e l'altra estremità è filettata internamente |
|
PL Gomito |
Un'estremità è inserita e l'altra estremità ha una filettatura esterna di 90° |
|
Gomito PV |
Entrambe le estremità sono del tipo ad inserimento nel tubo, con una curva a 90° |
Di che materiale è fatto il connettore PL?
rame
Quali sono i nomi delle parti del raccordo del tubo di collegamento?

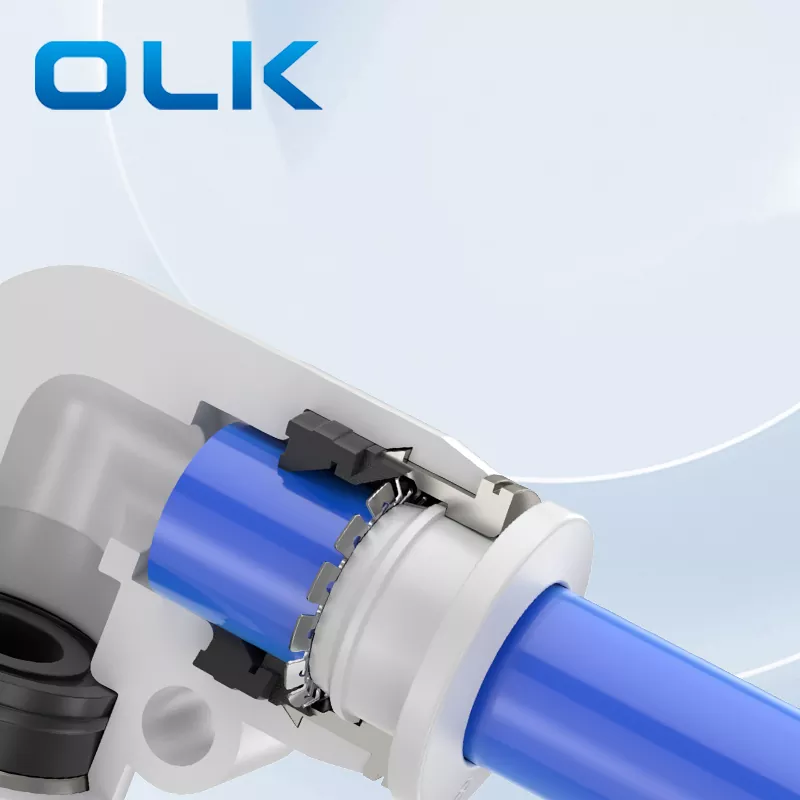

Struttura interna del raccordo del tubo di collegamento rapido: rilascio, set di schede in lega di zinco, molla della clip di bloccaggio, manicotto di bloccaggio, anello di tenuta del fermaglio, plastica ad alta resistenza
Che tipo di filo PL è?
È una filettatura metrica, M rappresenta.
Cosa significa "gomito" nel raccordo pneumatico?
Raccordo a gomito: un raccordo pneumatico che consente al tubo di cambiare direzione, generalmente con un angolo di 90 gradi.
