PE Union Tee Push in Tube Adattamento

Quella che segue è un'introduzione alla spinta del tee union -pE nel raccordo del tubo, Olk spera di aiutarti a comprendere meglio il raccordo del tee union per il tubo. Benvenuti i clienti nuovi e vecchi per continuare a collaborare con noi per creare un futuro migliore insieme!

Invia richiesta

Descrizione del prodotto

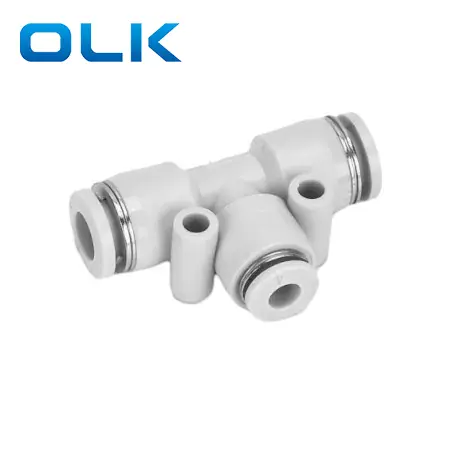

Il raccordo del tubo del tee sindacale PE è un raccordo a forma di T utilizzato per dividere o combinare il flusso d'aria nei sistemi pneumatici.

Collega tre tubi dello stesso diametro esterno, offrendo una connessione sicura e ermetica in tutte le direzioni.

PE	8
Modello	Dimensione del tubo (metrica)
Monti di serie PE	4: 4mm
	6: 6mm
	8: 8mm
	10: 10 mm
	12: 12mm
	14: 14mm
	16: 16mm

PE UNION TEE PUSH IN ASSOTTO IL TUBI PARAMETRI DI BASE GENERALI

Fluido	Aria/acqua (condizionale)/vuoto
Pressione operativa	0-1.0mp
Pressione del vuoto	-100kpa (10 torr)
Temperatura operativa	-10-60 ℃
Materiale	Nylon (PA), poliuretano (PU)

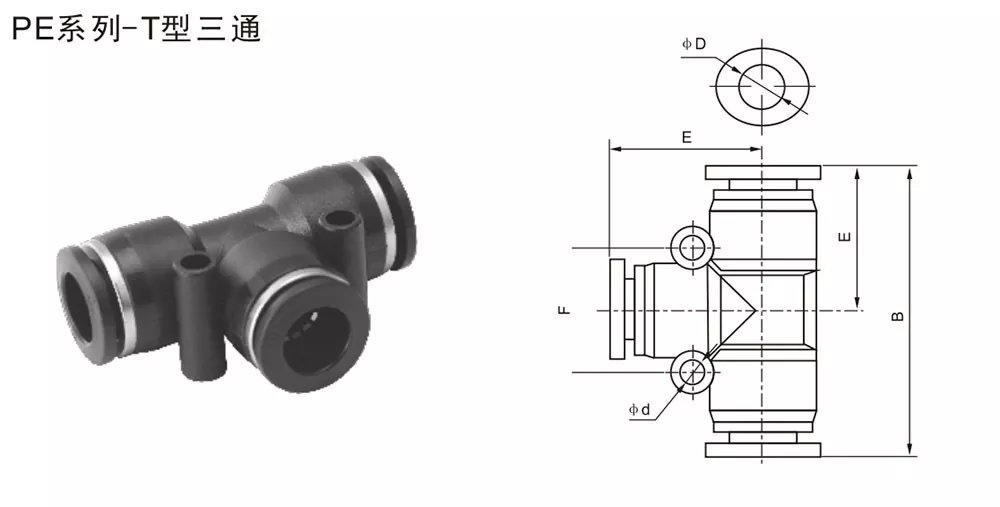

Raccordi del tubo pollici	Maglietta Metrictube	φd	B	E	F	φd
PE5/32	PE-4	4	36.6	18.3	/	/
PE1 / 4	PE-6	6	41	20.5	16	3.5
PE5/16	PE-8	8	46	23	20	4.5
PE3/8	PE-10	10	56.6	28.3	24	4.5
PE1 / 2	PE-12	12	58.6	29.3	27.7	5
	PE-14	14	60.8	30.4	25.8	4
	PE-16	16	69	34.5	33	4

Riferimento di conversione della dimensione del filo imperiale comune
Dimensione imperiale	Ca. Metrica (mm)	Formula di conversione
1/8	3,2 mm	1 ÷ 8 × 25.4 = 3.175
5/32	3,97 mm	5 ÷ 32 × 25.4 = 3.97
1/4	6,35 mm	1 ÷ 4 × 25.4 = 6.35
5/16	7,94 mm	5 ÷ 16 × 25.4 = 7,94
3/8	9,53 mm	3 ÷ 8 × 25,4 = 9,53
1/2	12,7 mm	1 ÷ 2 × 25,4 = 12,7
