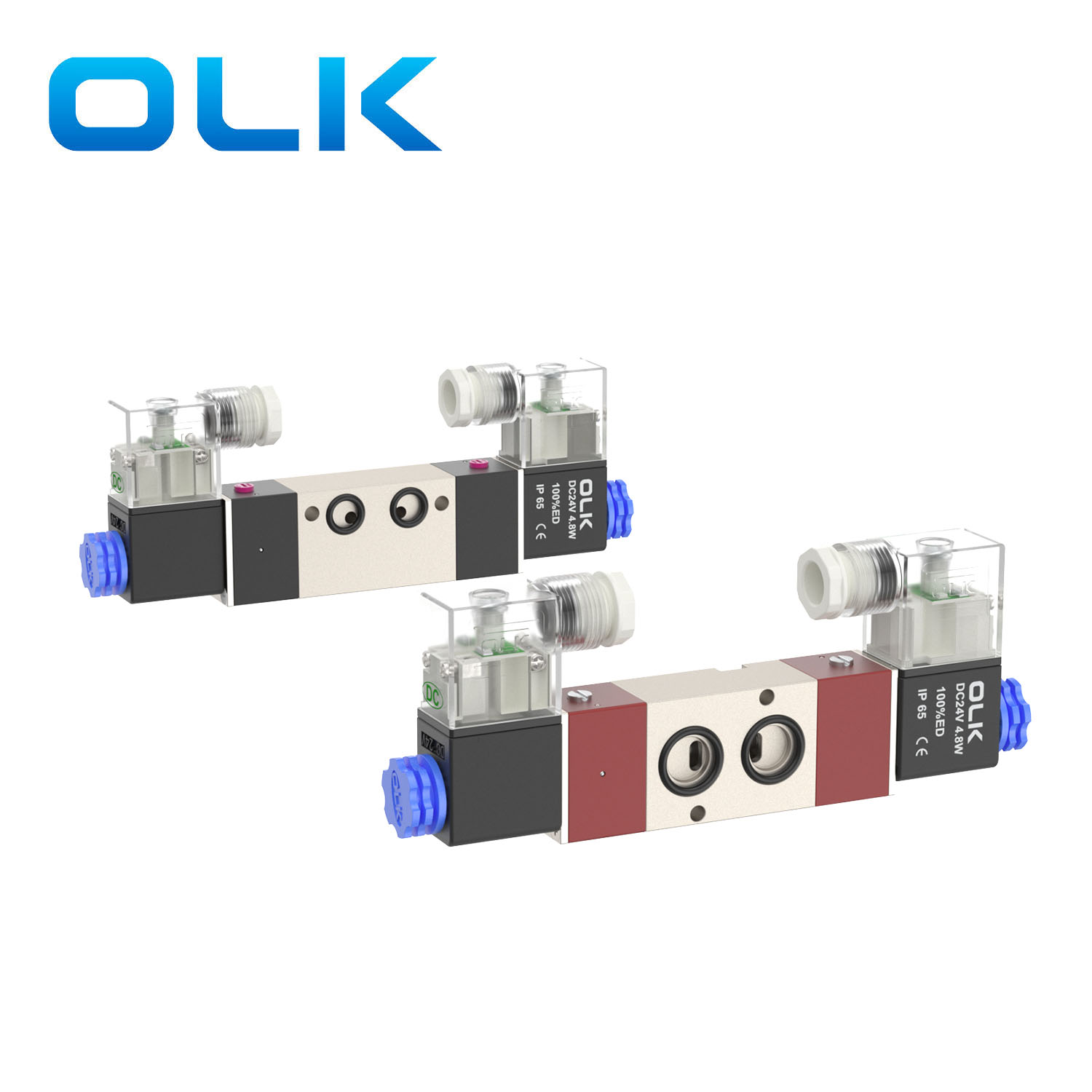

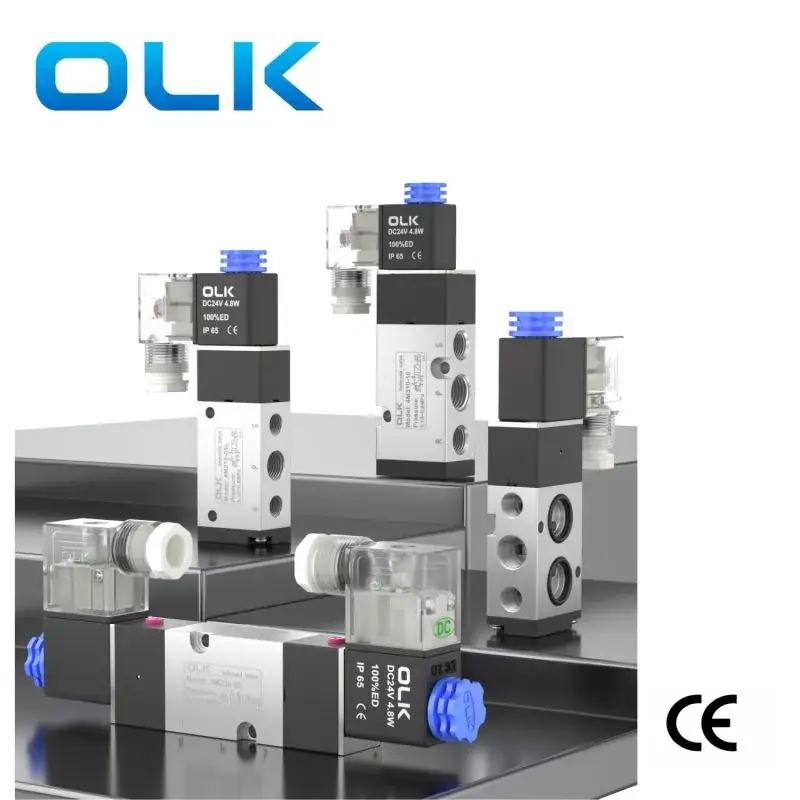

Valvola a solenoide in serie 4M a 5 vie

Model:4M210-08

OLK è uno dei famosi produttori e fornitori di valvole di solenoide pneumatica in porcellana. La nostra fabbrica è specializzata nella produzione di Valve Namur 4M a 5 via. Benvenuti in acquisto della serie 4m Valvola a 5 via da OLK. Ogni richiesta dei clienti viene risposta entro 24 ore.

Invia richiesta PDF Scarica

Descrizione del prodotto

Le valvole a due vie direzionali a due vie di Ouleikai (OLK) 4M di Valve direzionali a due vie utilizzano un controllo pilota, con una velocità di risposta rapida e un funzionamento affidabile, adatto per il controllo dei cilindri a doppia azione. La bobina viene fornita con il logo ED, che consente l'energia continua per periodi prolungati. La valvola a due posizioni a due punte ha una funzione di memoria. Il corpo della valvola ispessita subisce l'ossidazione dura per migliorare la durezza superficiale. Prima dell'uso, ispezionare la valvola e la tubazione per assicurarsi che siano intatte e prive di perdite per evitare di influenzare il normale funzionamento della valvola.

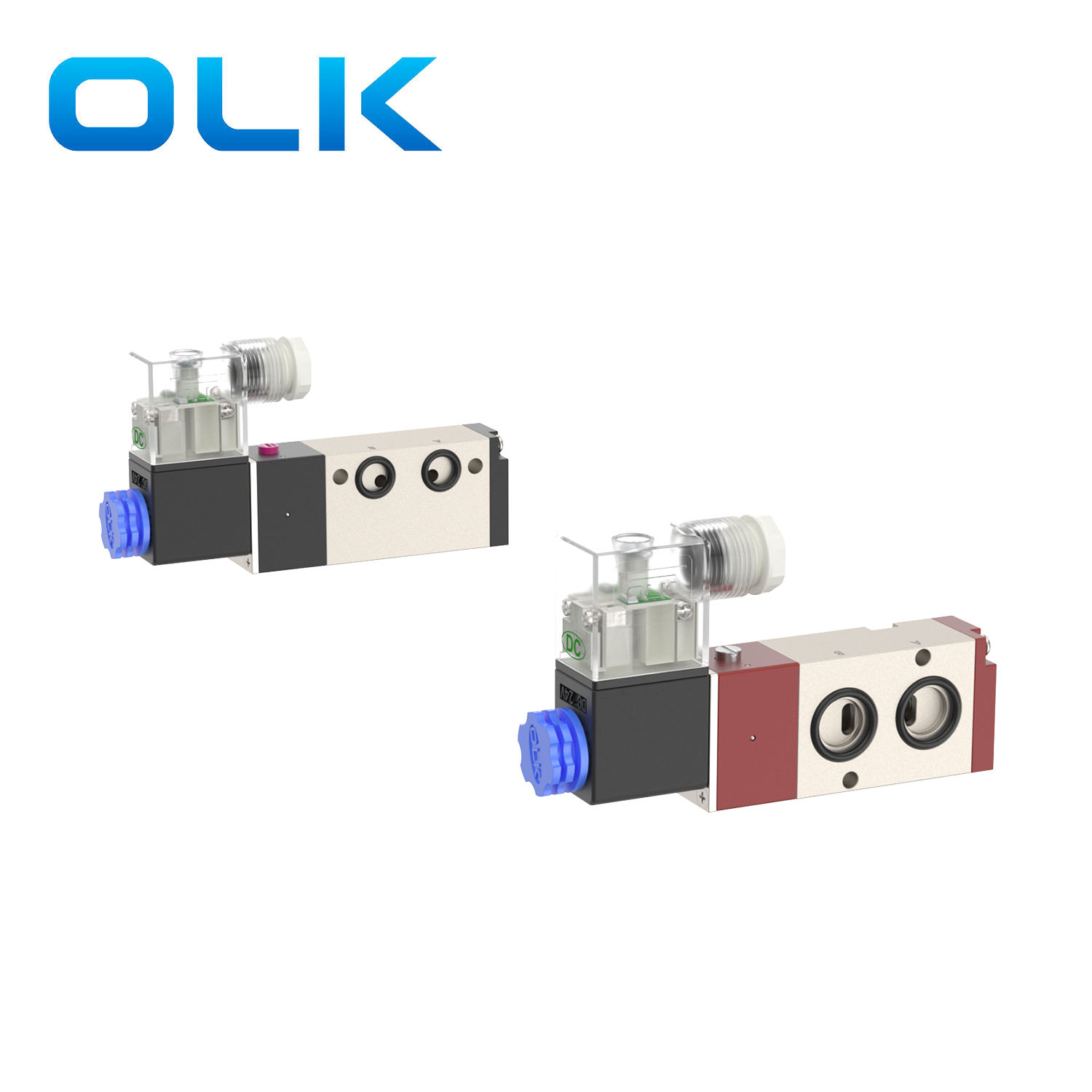

La valvola direzionale del solenoide Namur 4M è una variante della valvola del solenoide 4V, con lo stesso principio funzionale del 4V. Sulla base di diversi requisiti di installazione, la Valvola a solenoid in serie 4M ha modificato alcune dimensioni dell'interfaccia e del foro di montaggio. La società pneumatica di Ouleikai (OLK) offre una varietà di specifiche e modelli per soddisfare le diverse esigenze dei clienti, fornendo servizi personalizzabili.

OULEIKAI con velocità di risposta rapida 4m Valvola Namur Caratteristiche del prodotto certificato CE

Caratteristiche del prodotto:

1. Struttura a base di pilota internamente.

2. Struttura di tipo pistone, che vanta un'eccellente sigillatura e reazione reattiva.

3. Valvola del solenoide a 2 posizioni a doppia testa con funzione di memoria.

4. Fuli interni elaborati con tecniche speciali, con conseguente minima resistenza di attrito, bassa pressione dell'aria di partenza e durata della vita estesa.

5. Non c'è bisogno di lubrificazione.

6. Montaggio della piastra laterale, abilitando il collegamento diretto con l'attuatore della valvola.

7. Dotato di dispositivo manuale per una comoda installazione e debug.

8. Tensione AC220V; AC110; AC24V, DC24V; DC12V per la selezione.

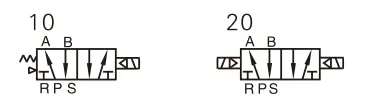

Simbolo della valvola Namur da 4 m:

Valvola Namur 4M Certificati a 5 vie CE Parametri generali

mezzo di lavoro	Aria (filtrata attraverso un filtro superiore a 40μm)
Azione	Tipo pilota
Numero di posizioni	2 Posizione a 5 vie
lubrificante	inutile
Gamma di pressione di lavoro MPA (PSI)	0,15∼0,8 (21 ~ 114)
Resistenza alla pressione garantita	1.5mpa (215psi)
Temperatura di lavoro ° C.	-20∼70
Materiale del corpo	lega di alluminio
Tensione standard	AC220V, AC110V, AC24V, DC24V, DC12V
Usa l'intervallo di tensione	AC: ± 15 ％ DC: ± 10 ％
Consumo energetico	AC: 6VA DC: 4.8W
Livello di protezione	IP65 (Din40050)
grado di resistenza al calore	Classe B
Tipo di connessione	Tipo di socket DIN, tipo di presa
Tempo di eccitazione	0,05 secondi o meno

Valvola namur 4M CE certificati CE PARAMETRI

modello	Diametro della porta	Frequenza operativa massima	Area di sezione trasversale di flusso mm² (valore CV)
4M210-06	Assunzione = G1/8	5 volte/secondo	14,0 (0,78)
4M220-06	Assunzione = G1/8	5 volte/secondo	14,0 (0,78)
4M210-08	Aspirazione = g1/4 scarico = g1/8	5 volte/secondo	16,0 (0,89)
4M220-08	Aspirazione = g1/4 scarico = g1/8	5 volte/secondo	16,0 (0,89)
4M310-08	Aspirazione = g3/8 scarico = g1/4	4/sec	25,0 (1.40)
4M320-08	Aspirazione = g3/8 scarico = g1/4	4/sec	25,0 (1.40)

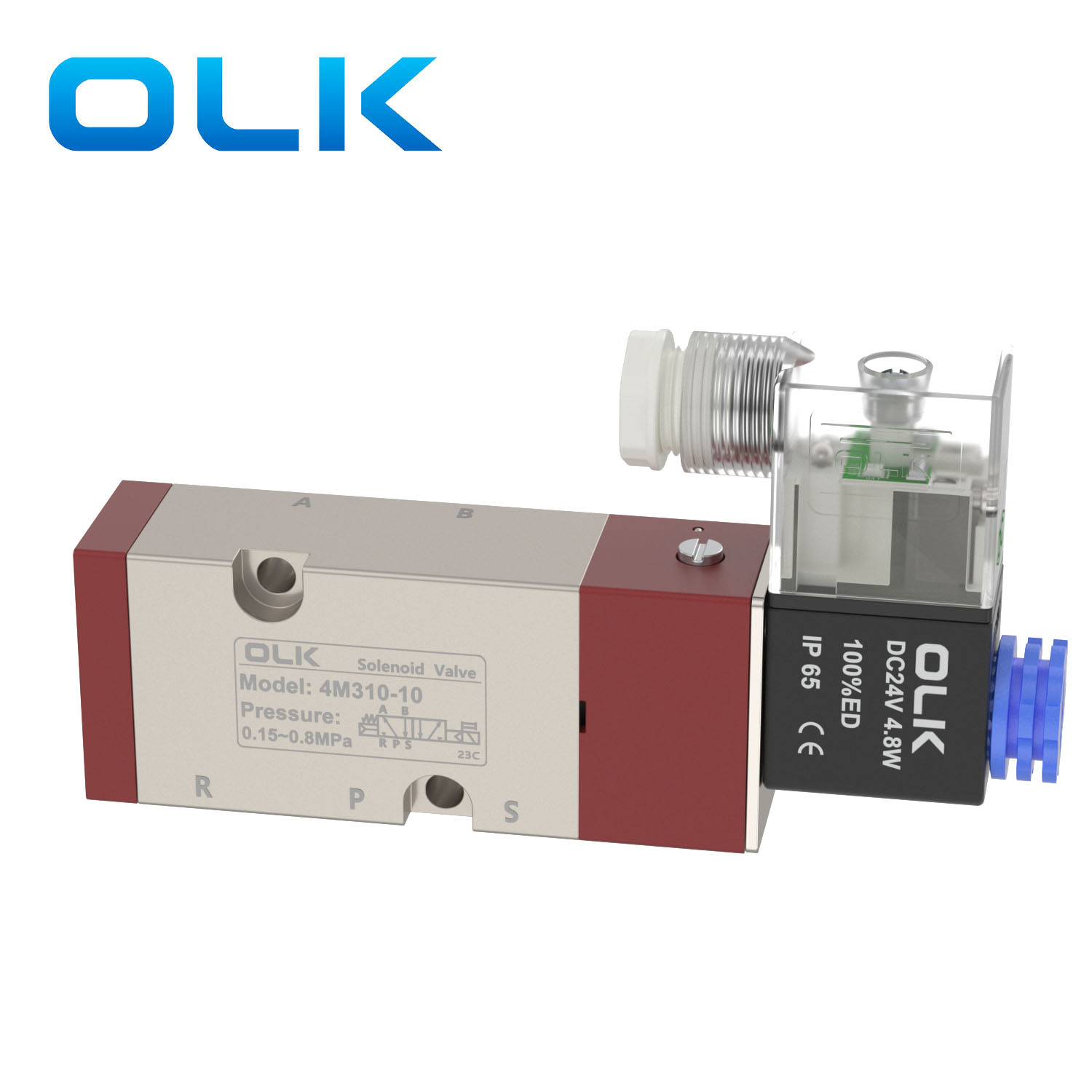

4M310-10	Assunzione = G1/4	4/sec	30 (1.68)
4M320-10	Assunzione = G1/4	4/sec	30 (1.68)

Applicazione:

Questo tipo di valvola namur 4 V o valvola a piastra in serie 4V può essere installato direttamente su attuatori della valvola (come attuatori pneumatici) senza la necessità di ulteriori connessioni per le tubazioni.

Comunemente usato per controllare l'apertura e la chiusura di attuatori pneumatici, in particolare le valvole a farfalla e le valvole a sfera.

Istruzioni per l'installazione:

Per prima cosa assicurarsi che l'attuatore della valvola abbia un'interfaccia Namur e la distanza del foro di installazione. Quindi allineare le porte di ingresso e uscita della valvola Namur 4M con l'attuatore e serrare le viti di installazione.

Assicurarsi che il sistema d'aria sia corretto. Finalmente, premere la sovraccarico manuale della valvola del solenoide per verificare se la funzione di sterzo della valvola a farfalla è corretta.

FAQ:

1.WHAT INDIEMENTE VALVOLE "NAMUR" 4V？

La sua superficie di installazione, la dimensione del foro della vite e l'interfaccia pneumatica sono conformi agli standard di Namur.

2. Qual è la differenza tra l'attuatore della valvola e la valvola Namur 4V?

4v Namur Elettrovalvola di controllo della valvola Attuatore Working.Valve Attuatore Valvola a farfalla o valvola a sfera.

3. Come funziona la valvola controllata dall'attuatore?

Attuatore a recitazione singola: la valvola del solenoide viene ventilata, spingendo il pistone dell'attuatore a muoversi e la molla interna si ripristina automaticamente.

Attuatore a doppia recitazione: la valvola del solenoide controlla due porte d'aria e l'attuatore spinge il pistone in avanti o all'indietro per cambiare l'apertura e la chiusura della valvola di farfalla

4. Che cos'è una valvola di attuatore pneumatico?

La valvola dell'attuatore pneumatico è una valvola di controllo guidata dall'aria compressa, utilizzata per l'apertura, la chiusura o la regolazione del flusso di fluidi in condotte.

5. Quali sono i tre tipi di attuatori?

Attuatore pneumatico, attuatore elettrico, attuatore idraulico
