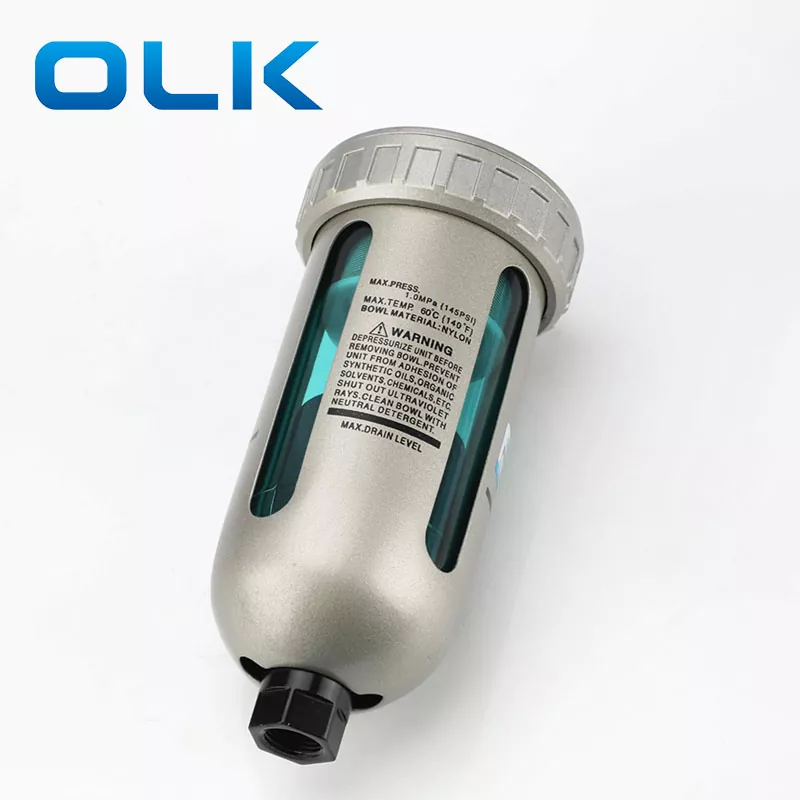

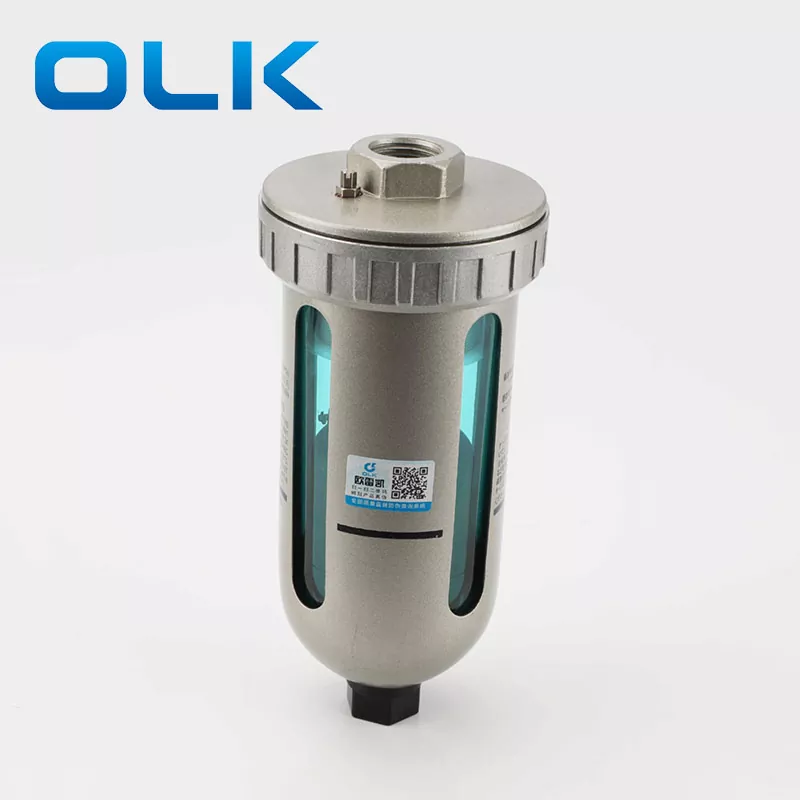

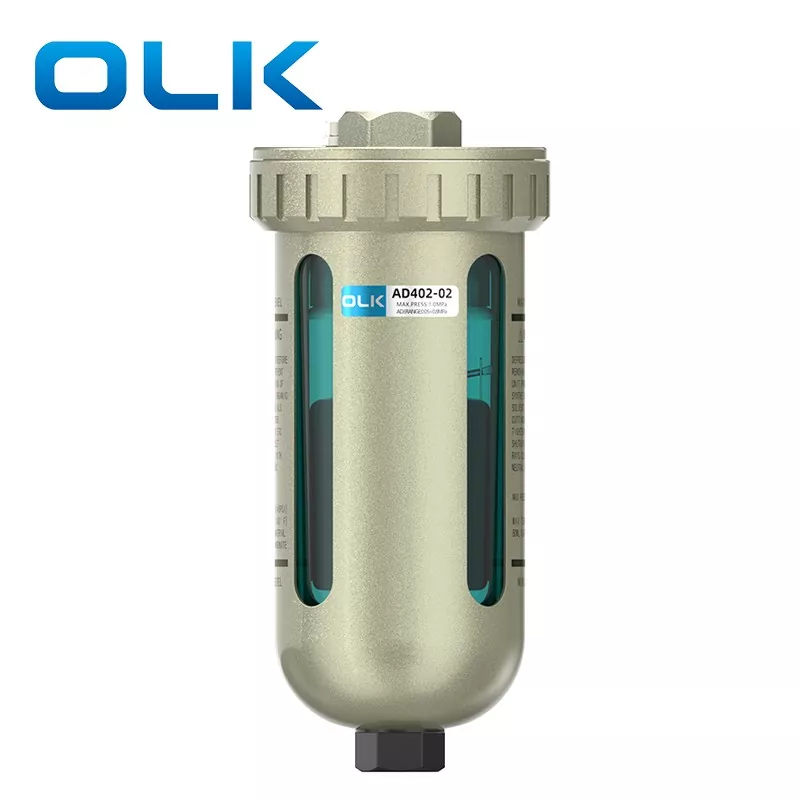

AD402 Valvola di scarico automatico

Valvola di scarico automatico OLKAD402Scarica automaticamente e in modo affidabile il drenaggio senza la necessità di funzionamento manuale. Resistente alla polvere e alla corrosione per prestazioni di lunga durata, con una resistente protezione della tazza inclusa di serie. Progettato per l'efficienza, costruito per l'affidabilità!

Valvola di scarico automatico AD402 Principio di funzionamento:

1. Nessuna pressione nella ciotola:

   Quando non c'è pressione interna, il galleggiante cade a causa del suo peso, sigillando il foro della camera. Il pistone viene spinto verso il basso da una molla e il drenaggio scorre attraverso un foro allungato verso l'alloggiamento, dove viene scaricato.

2.Pressione applicata alla ciotola:

   Quando la pressione interna supera 1 MPa, vince la forza della molla, sollevando il pistone fino a sigillarlo contro l'O-ring. Questo isola l'interno della ciotola dall'esterno.

3. Accumulo di drenaggio:

   Quando il drenaggio si raccoglie, il galleggiante si solleva, aprendo il foro della camera e consentendo l'ingresso della pressione. Questa pressione, combinata con la forza della molla, spinge il pistone verso il basso, scaricando il drenaggio attraverso la guida di scarico.

Avviso

1: Quando si installano i tubi di drenaggio, utilizzare tubi con un diametro interno superiore a 10 millimetri e una lunghezza non superiore a 5 metri. Non piegare i tubi verso l'alto.

2. La potenza del compressore deve essere superiore a 3,7 kW

Valvola di scarico automatico serie SMC tipo AD402Parametri generali
