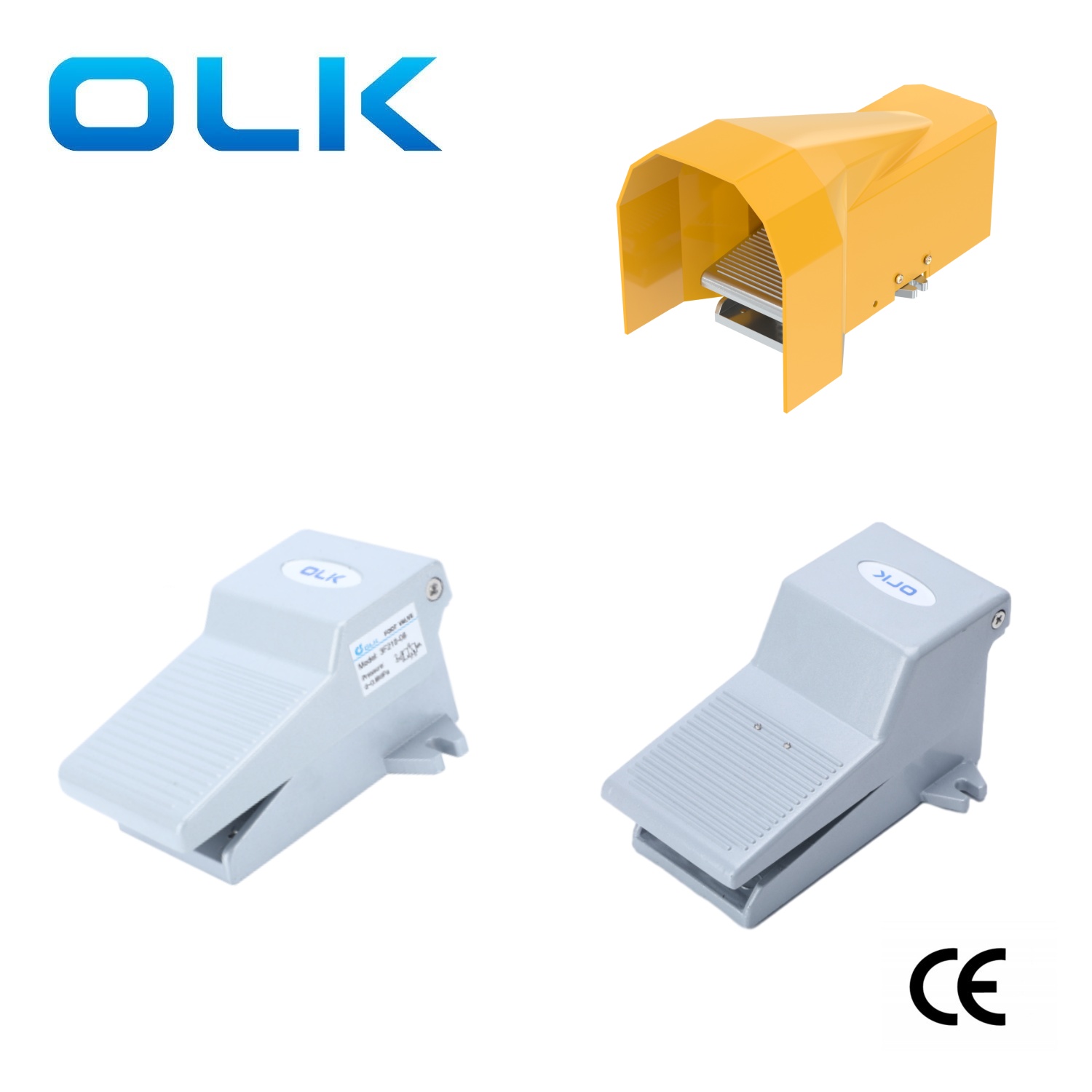

La valvola di fondo pneumatica OLK serie 3F 4F a 3 vie e 5 vie è ampiamente utilizzata in linee di produzione automatizzate e macchinari in settori quali quello alimentare, farmaceutico e chimico. Poiché le valvole a pedale 3F sono valvole ad azione diretta, che evitano la necessità di operazioni e regolazioni manuali ingombranti. Oltre a questa valvola ha una funzione autobloccante per impedire il funzionamento accidentale e garantire la sicurezza. Più conveniente ed efficiente per i dipendenti. Ad esempio, in ambito meccanico presse, gli operatori devono premere la valvola a pedale pneumatico utilizzando entrambe le mani per posizionare i materiali, migliorando notevolmente la sicurezza e la precisione operativa.
Le valvole a pedale Ouleikai 4F hanno buone prestazioni di rimbalzo, non si deformano e hanno filettature sottili senza sbavature. La valvola a pedale della serie 4F, realizzata in lega di alluminio con cinque porte e due posizioni, è disponibile con una copertura protettiva opzionale per bloccare i detriti nell'area di lavoro.

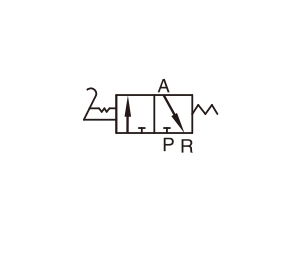

Simbolo:
|
Codice d'ordinazione |
||
| 3FM210 | 08 | L |
| MODELLO: | DIMENSIONE DELLA PORTA: |
Nota: |
| 3FM: mini valvola di fondo a 3 vie e 2 posizioni | 06:G1/8 | 3FM:-- |
| 3F:2 posizioni a 3 vie | 08:G1/4 | vuoto: standard |
| 4F:2 posizioni a 5 vie |
|
L: con serratura |
|
|
|
G: con guardia |
|
|
|
LG: con serratura e guardia |
1. Pedale in alluminio, con design ad azione diretta, che garantisce stabilità e affidabilità.
2. Se è necessario un tempo di attesa più lungo per la commutazione, è possibile selezionare un tipo bloccabile.
3. Il meccanismo di bloccaggio è stabile e affidabile, con sblocco facile e rapido. Tuttavia, a causa delle limitazioni delle dimensioni strutturali, non può resistere a forti impatti frequenti.
4. Come opzione sono disponibili coperture protettive in plastica ad alta resistenza.
|
mezzo di lavoro |
Aria (filtrata attraverso un filtro superiore a 40μm) |
|
Azione |
Azione diretta del pedale |
|
lubrificante |
inutile |
|
Intervallo di pressione di esercizio MPa(psi) |
0∼0,8(0~114) |
|
Resistenza alla pressione garantita |
1,5MPa(215psi) |
|
modello |
Diametro della porta |
numero di posizioni |
Temperatura di esercizio °C |
Materiale del corpo |
|
FV-02 |
G1/8 |
3/2 vie |
-20∼70 |
lega di alluminio |
|
3F210-06 |
PT1/8 |
3/2 vie |
-20∼70 |
lega di alluminio |
| 3F210-06L | PT1/8 | 3/2 vie | -20∼70 |
lega di alluminio |
|
3FM210-06 |
G1/8 |
3/2 vie |
-20∼70 |
plastica |
|
3F210-08 |
PT1/4 |
3/2 vie |
-20∼70 |
lega di alluminio |
| 3F210-08L | PT1/4 | 3/2 vie | -20∼70 |
lega di alluminio |
|
3FM210-08 |
G1/4 |
3/2 vie |
-20∼70 |
plastica |
|
4F210-08 |
PT1/4 |
5/2 modo |
-20∼70 |
lega di alluminio |
|
4F210-08L |
PT1/4 |
5/2 modo |
-20∼70 |
lega di alluminio |
|
4F210-08G |
PT1/4 |
5/2 modo |
-20∼70 |
lega di alluminio |
|
4F210-08LG |
PT1/4 |
5/2 modo |
-20∼70 |
lega di alluminio |
|
FV320 |
G1/8 |
3/2 vie |
-5∼60 |
lega di alluminio |
|
FV420 |
G1/4 |
4/2 vie |
-5∼60 |
lega di alluminio |
Il meccanismo di bloccaggio 4F Valvola di fondo Attenzione!
Nota: il grasso lubrificante deve essere aggiunto regolarmente per garantire il normale funzionamento del meccanismo.

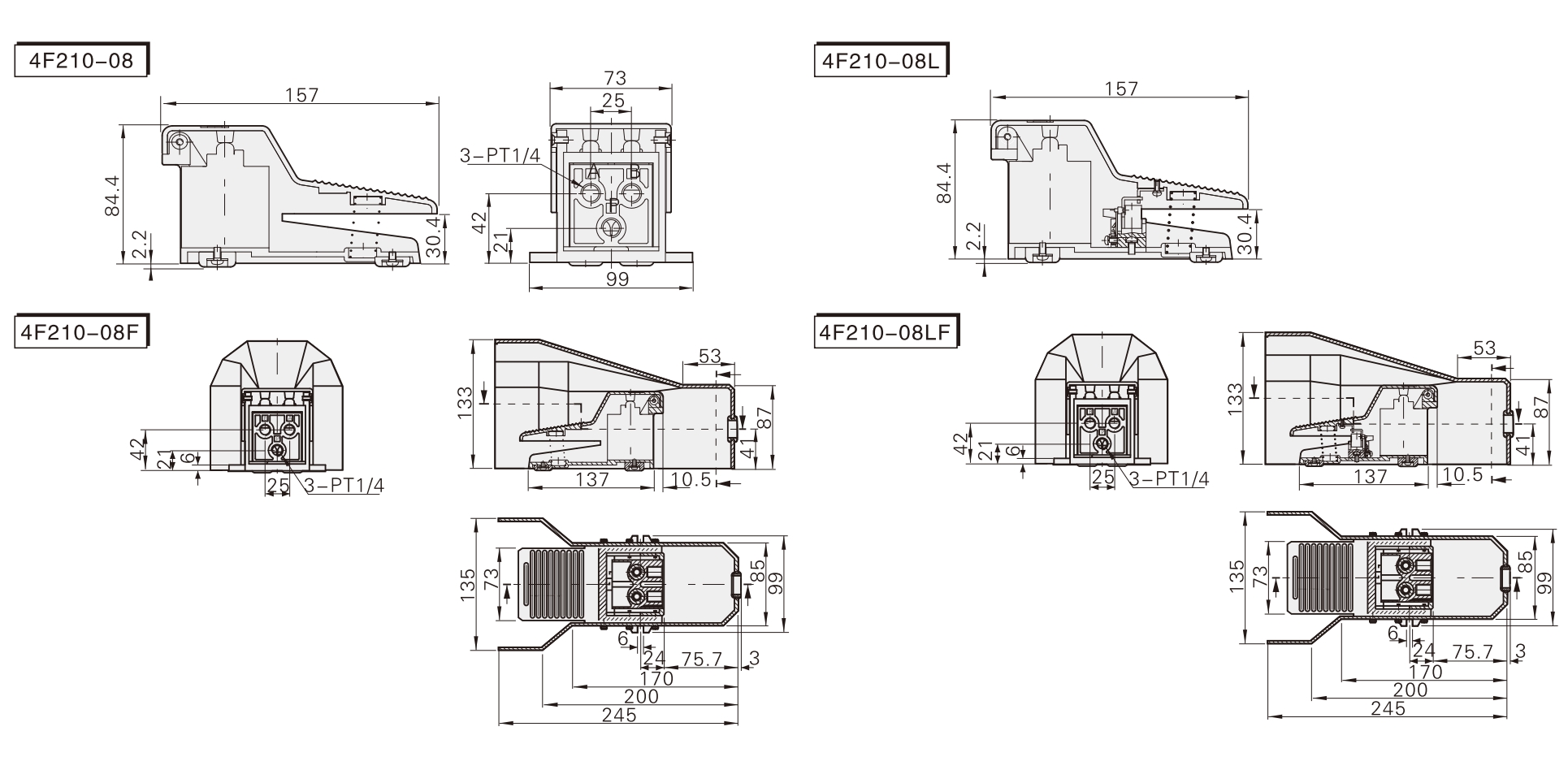

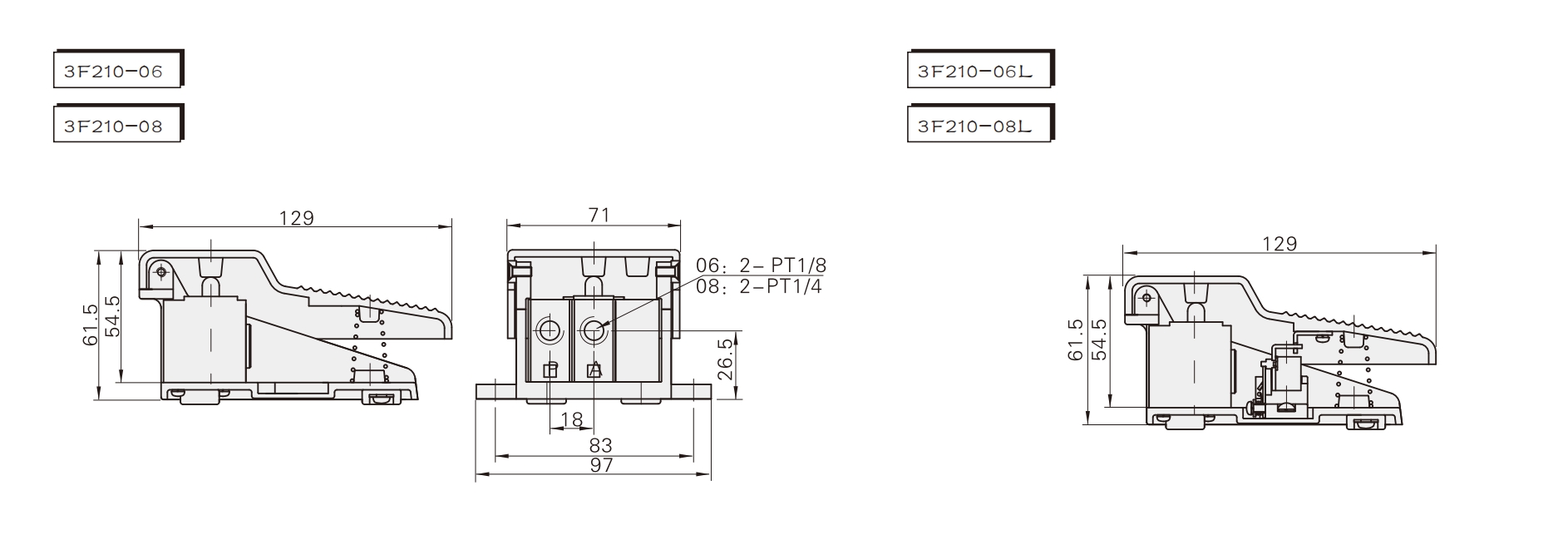

Specifiche esterne della valvola di fondo 3F a 3 vie, della valvola di fondo 4F a 5 vie:
Domande frequenti:
Come distinguere l'aspetto della valvola a pedale 3F,4F?

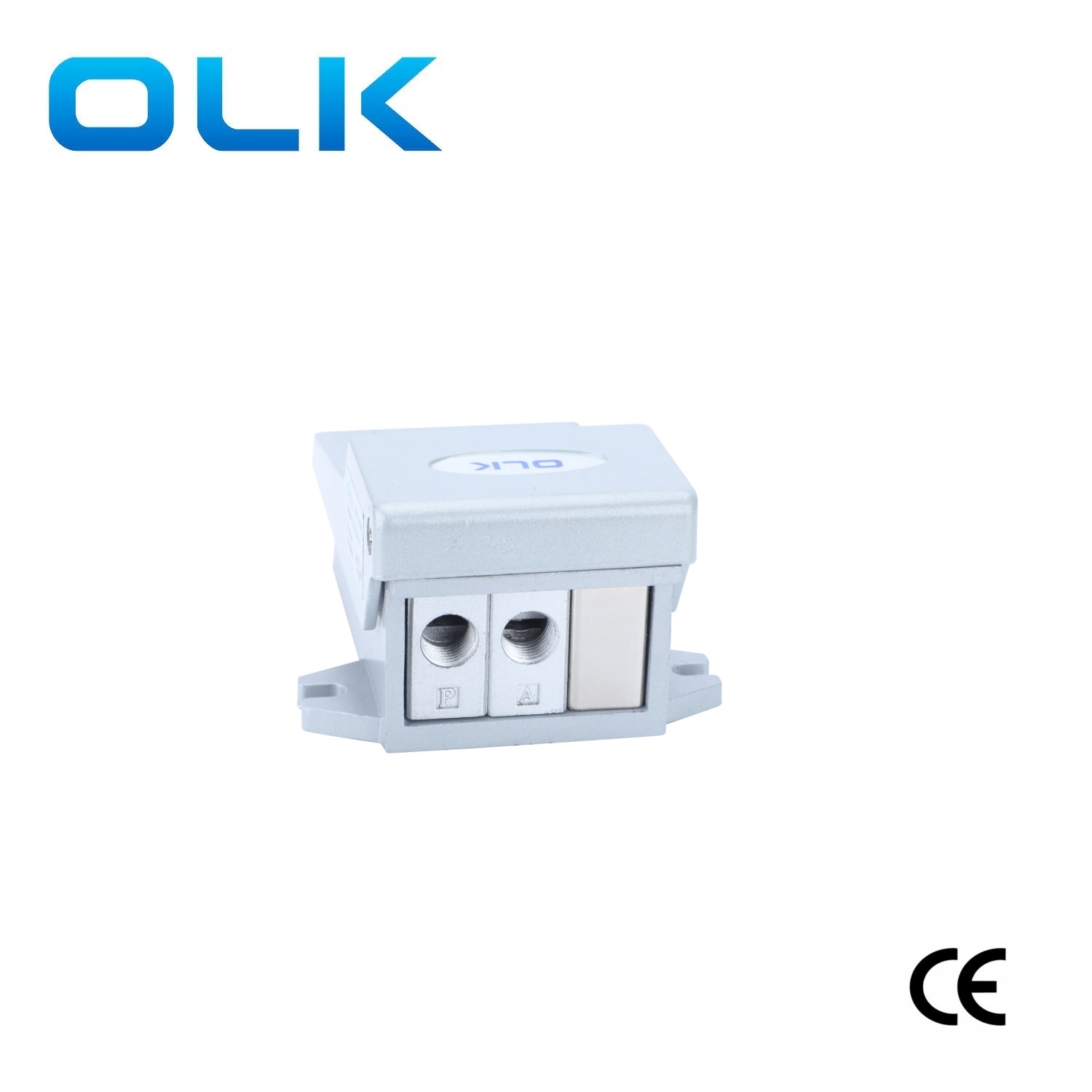

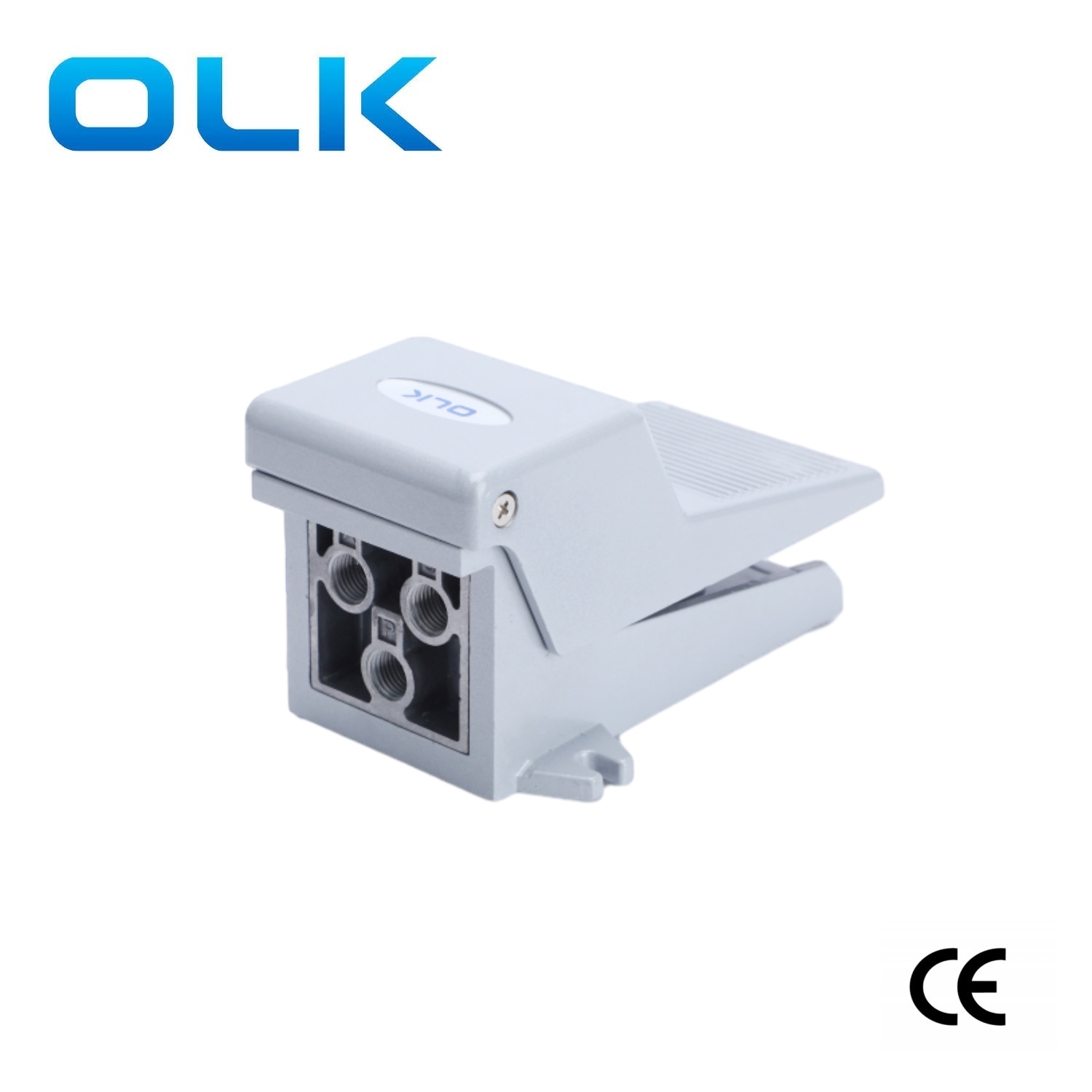

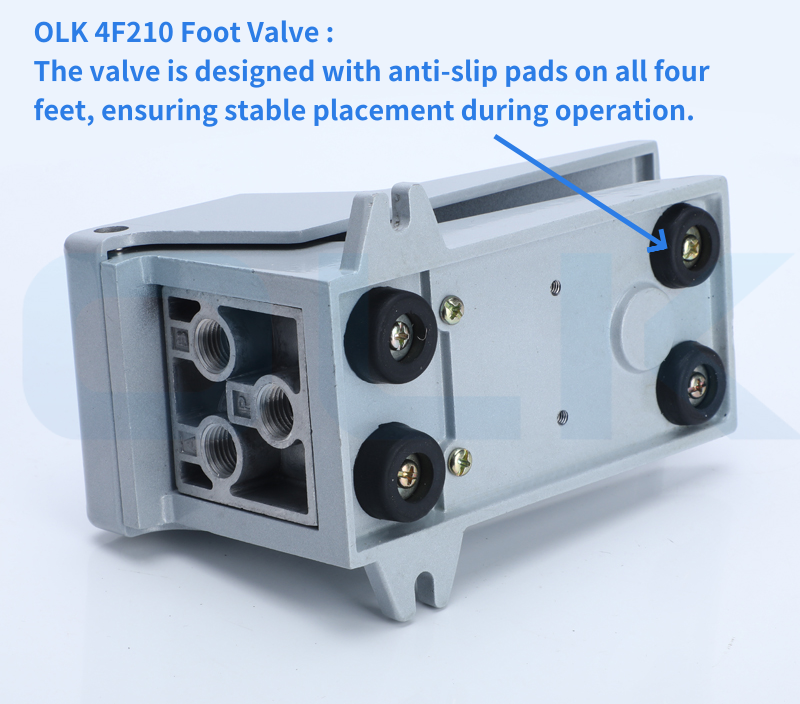

La parte posteriore del prodotto mostra chiaramente due fori sulla valvola a pedale 3F e tre fori sulla valvola a pedale 4F.
Qual è la porta di scarico in 4F210?
4F210: Attacco di scarico incorporato (G1/8) con silenziatore
Cosa significa "LG" nella valvola di controllo a pedale OLK?

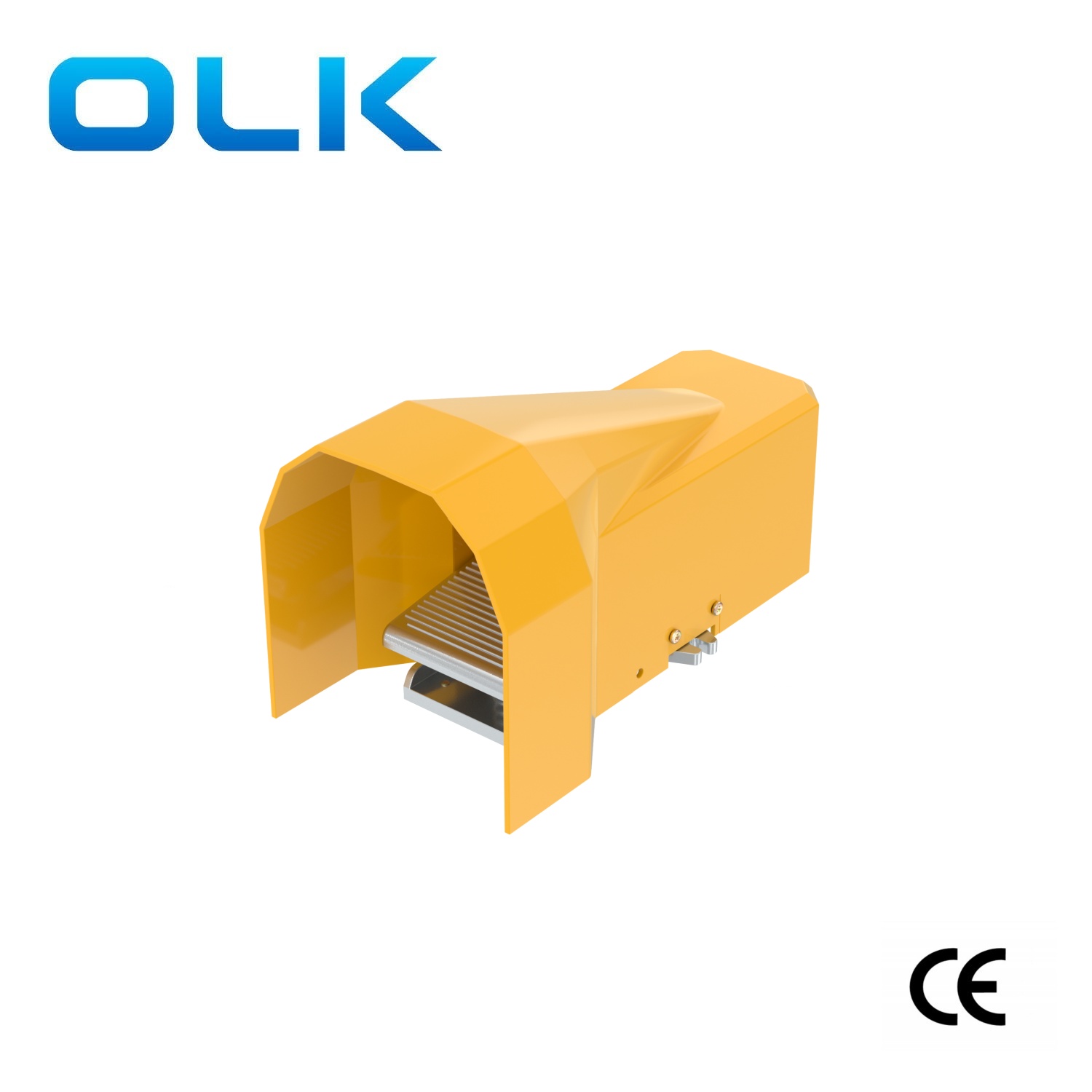

"L" rappresenta la valvola di fondo con blocco, "G" rappresenta la valvola di fondo con coperchio. I clienti possono determinare il modello in base a scenari di utilizzo specifici.
Quale marca può sostituire la valvola di fondo serie OLK 4F210?
Valvola a pedale Airtac tipo 4F210.
