Un manometro è uno strumento utilizzato per misurare la pressione superiore alla pressione atmosferica.

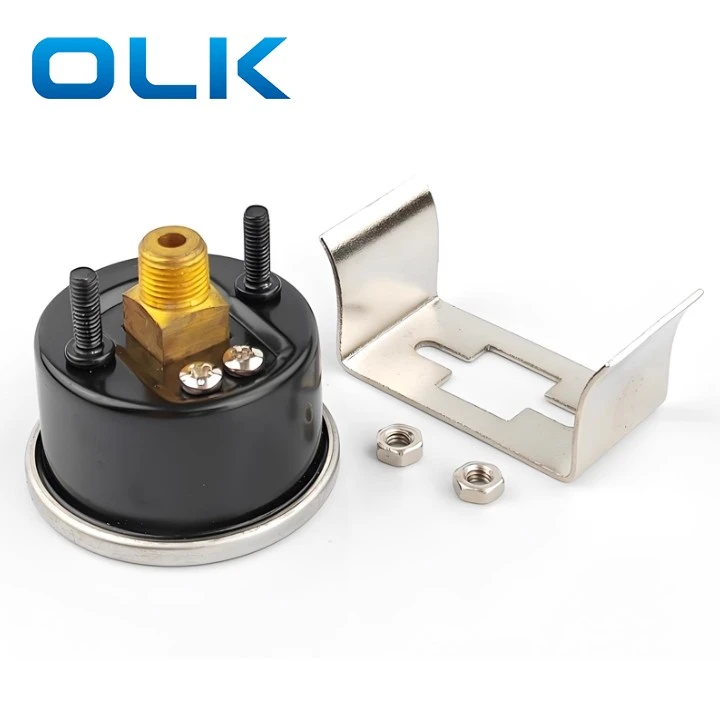

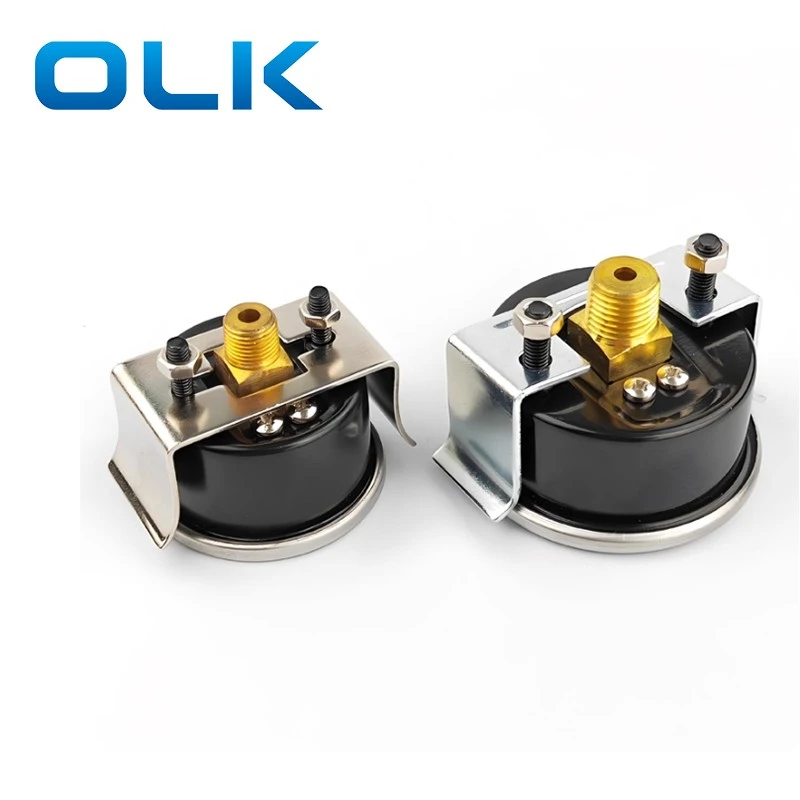

Il misuratore di pressione GU di tipo Airtac è dotato di una connessione filettata in ottone, lunetta in acciaio inossidabile, custodia nera, staffa corrispondente e due dadi.

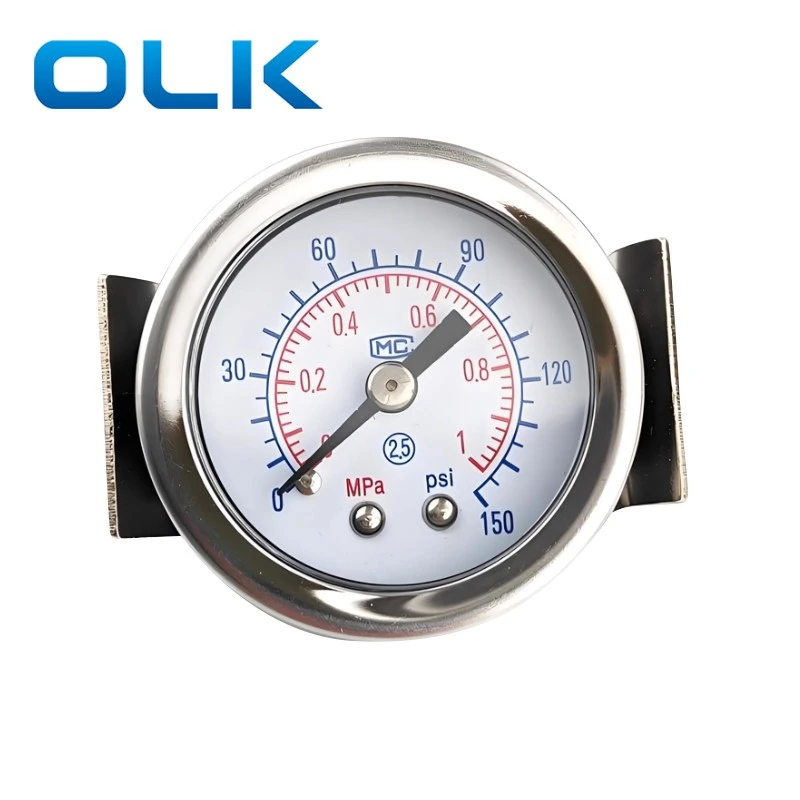

Il display a doppia scala fornisce letture più chiare e il puntatore si sposta in modo più accurato.
· Display Cancella: design di quadrante grande con doppia scala, facile da leggere.
· Costruzione forte: custodia in acciaio con finestra ad alta trasparenza, resistente all'impatto e a prova di vibrazione.
· Varie specifiche: disponibili in più gamme di pressione e dimensioni delle porte (inclusi 1/8 "e 1/4").
· Applicazioni ampie: adatto per i regolatori del filtro, le unità di preparazione dell'aria e le attrezzature pneumatiche.
|
Codice di ordinazione |
|||
|
G |
U |
- |
40 |
|
Modello |
Codice tipo di montaggio |
|
Diametro del quadrante |
|
G: indicatore di pressione |
S: supporto standard |
|
40: 40mm |
|
|
F: Monte della flangia |
|
50: 50mm |
|
|
U: montaggio del pannello |
|
60: 60mm |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Modello |
GU40 |
GU50 |
GU60 |
|
Fluido |
Aria |
||
|
Dimensione della porta |
1/8 |
1/4 |
1/4 |
|
Intervallo di temperatura |
-40--70 ℃ |
||
|
Grado di precisione |
2.5 |
||
|
La gamma di pressione di unità e istruzioni |
N: 0 ~ 1.0MPA (tipo standard); 0 ~ 0.4mPa (tipo di pressione inferiore) |
||
|
B: 0 ~ 10 bar (tipo standard); 0 ~ 4 bar (tipo di pressione inferiore) |
|||
|
P: 0 ~ 140psi (tipo standard); 0 ~ 60psi (tipo di pressione inferiore) |
|||
|
Z: 0 ~ 10kgf/cm2and 0 ~ 140psi (display a doppia scala, tipo standard) 0 ~ 4kgf/cm2and 0 ~ 60psi (display a doppia scala, tipo di pressione inferiore) |
|||
|
Materiale delle parti principali |
Core: ottone; Shell: |
||
1.Se l'acqua, l'olio o altri liquidi entrano all'interno dell'indicatore, la lettura della pressione può essere sbagliata.
2. Movi a mano i puntatori di limite superiore e inferiore. Se si utilizza un piccolo cacciavite o altri strumenti, fai attenzione a non graffiare il quadrante o piegare il puntatore.
3. Non utilizzare in luoghi con gas corrosivo. La finestra è realizzata in plastica, quindi non permettere che tocchi le sostanze chimiche. Non utilizzare in luoghi con vibrazione o shock.
4. Il manometro differenziale deve essere installato verticalmente. Collegare la porta "alta" al lato ad alta pressione e la porta "bassa" sul lato a bassa pressione. Viene utilizzato per misurare la perdita di pressione dei filtri per sapere quando modificare l'elemento filtro.
5.Se è necessario una misurazione della pressione molto accurata, utilizzare un manometro di precisione.
6. Quando sceglie un manometro, l'intervallo di lavoro dovrebbe essere inferiore di circa il 20% rispetto alla pressione massima mostrata sull'indicatore.
7.Se la pressione del sistema cambia improvvisamente a causa della pulsazione o dell'impatto, la lettura potrebbe non essere corretta. Prendere misure protettive.
8. Verificare e calibrare regolarmente l'indicatore di pressione.
Cosa significa GS/GF/GU nel manometro?
Il manometro della serie GS è un supporto standard; manometro della serie GF è un supporto per flangia; il manometro per la pressione Gu Seies è il supporto del pannello.
Cos'è il grado di precisione del gauge GU?
Grado di precisione: 2.5
Qual è l'intervallo di pressione dell'indicatore di pressione GU?
L'intervallo di misurazione dell'indicatore di pressione GU è in genere 0–1 MPa
