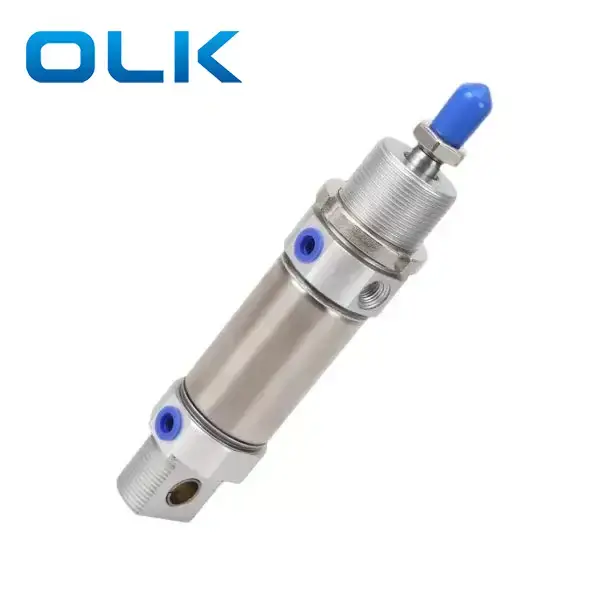

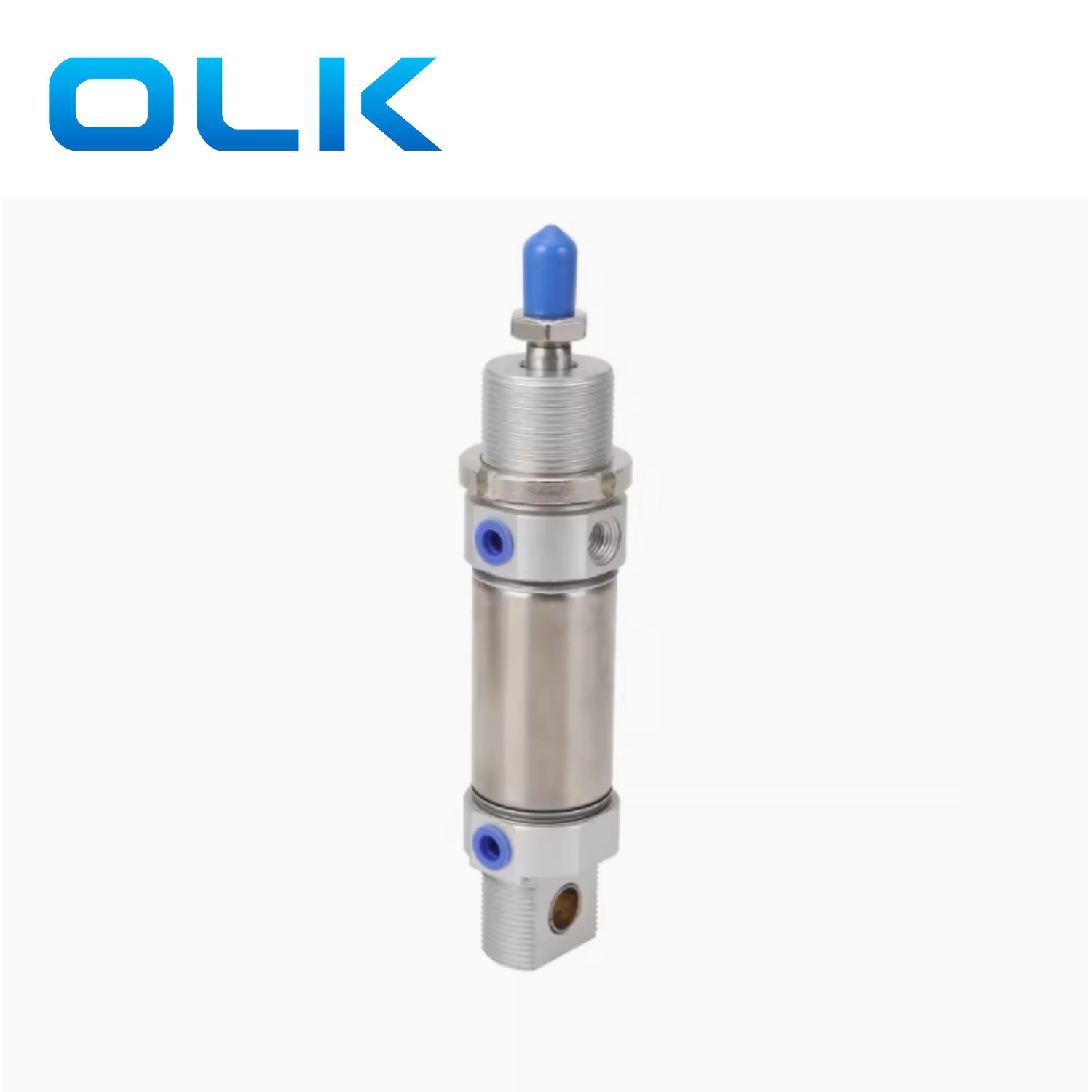

I minicilindri della serie MI di Ouleikai (OLK) sono realizzati in acciaio inossidabile, garantendo elevata robustezza e resistenza alla corrosione, adatti a vari ambienti difficili. Sono disponibili nei tipi a spinta a doppio effetto, a semplice effetto e a tiro a semplice effetto.
Le dimensioni dell'alesaggio del minicilindro in acciaio inossidabile MI includono φ8, φ10, φ12, φ16, φ20, φ25, φ32 e φ40. Il mezzo di lavoro è l'aria, con un intervallo di temperatura operativa compreso tra -20 e 70°C. Di dimensioni compatte, sono ideali per applicazioni con spazio limitato, facilitando l'installazione e la manutenzione, migliorando l'efficienza produttiva e riducendo i tempi di fermo.
1. Conformità allo standard ISO 6432: garantisce compatibilità e standardizzazione.
2. Paraurti anteriore e posteriore fissi: riduce l'impatto dei cambiamenti di direzione del cilindro.
3. Varie opzioni di copertura posteriore: rendono più comoda l'installazione del cilindro.

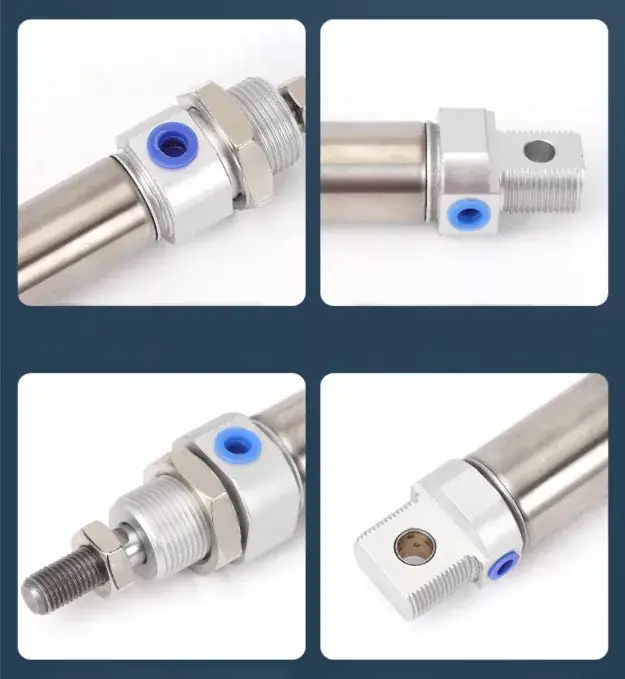

4. Connessione affidabile: i coperchi anteriore e posteriore sono aggraffati e arrotolati con il corpo in acciaio inossidabile per una connessione sicura.
5. Resistenza alla corrosione: lo stelo del pistone e il corpo del cilindro in acciaio inossidabile consentono al cilindro di funzionare in ambienti moderatamente corrosivi.
Simbolo del minicilindro MI in acciaio inossidabile (serie MA MAD MAJ):
| MI | 10 | X | 40 | _ | S | _ | CA | |
| Modello: | Dimensioni del foro | Stoke | S:con magnete | Copertina posteriore/dimensione del foro della tuta | Montaggio | |||
| MI: minicilindro (doppio effetto) | CA: 8/10/12/16/20/25 | Vuoto: | ||||||
| MIC: minicilindro (doppio effetto con ammortizzo) | U:8/10/12/16/20/25/32/40 | FA | ||||||
| MSI: minicilindro (a semplice effetto-spinta) | R:16/20/25/32/40 | LIBBRE | ||||||
| MTI: mini cilindro (a semplice effetto a trazione) | CM:16/20/25/32/40 | SDB | ||||||
| TC | ||||||||
| ME | 10 | X | 40 | _ | 30 | _ | S | |
| Modello: | Dimensioni del foro | Stoke | Corsa regolabile | S:con magnete | Montaggio | |||
| METÀ: mini cilindro (doppio stelo) | 10:10 mm | Vuoto: | ||||||
| ME: mini cilindro (regola la corsa) | 20:20 mm | FA | ||||||
| MICD: minicilindro (doppio effetto con ammortizzo) | 30:30 mm | LIBBRE | ||||||
| MICJ: mini cilindro (corsa regolabile con ammortizzo) | 40:40 mm | TC | ||||||
| 50:50 mm | ||||||||
| 75:75 mm | ||||||||
| 100:100 mm | ||||||||
|
Serie ISO6431 ( |
8 |
10 |
12 |
16 |
20 |
25 |
32 |
40 |
|
Modalità di recitazione |
tipi di azione multipla / estrusione a singola azione / introduzione a singola azione |
|||||||
|
Usa la gamma di velocità |
Aria Pulita |
|||||||
|
Pressione di esercizio |
Doppia azione |
0,1-1,0 MPa (14-145 Psi) |
||||||
|
A semplice effetto |
0,2-1,0 MPa (28-145 Psi) |
|||||||
|
Prova Pressione |
1,5 Mpa (215 Psi) |
|||||||
|
Intervallo di temperature di lavoro |
'-20-70℃ |
|||||||
|
Usa la gamma di velocità |
Doppio effetto: 30-800 Singolo effetto: 50-800 |
|||||||
|
Modalità di bufferizzazione |
Serie MIC: buffer regolabile Altro: cuscinetto di sicurezza |
|||||||
|
Dimensione della porta |
M5X0.8 |
PT1/8 |
PT1/4 |
|||||
Confronto tra minicilindri MA e MI:
| Modello |

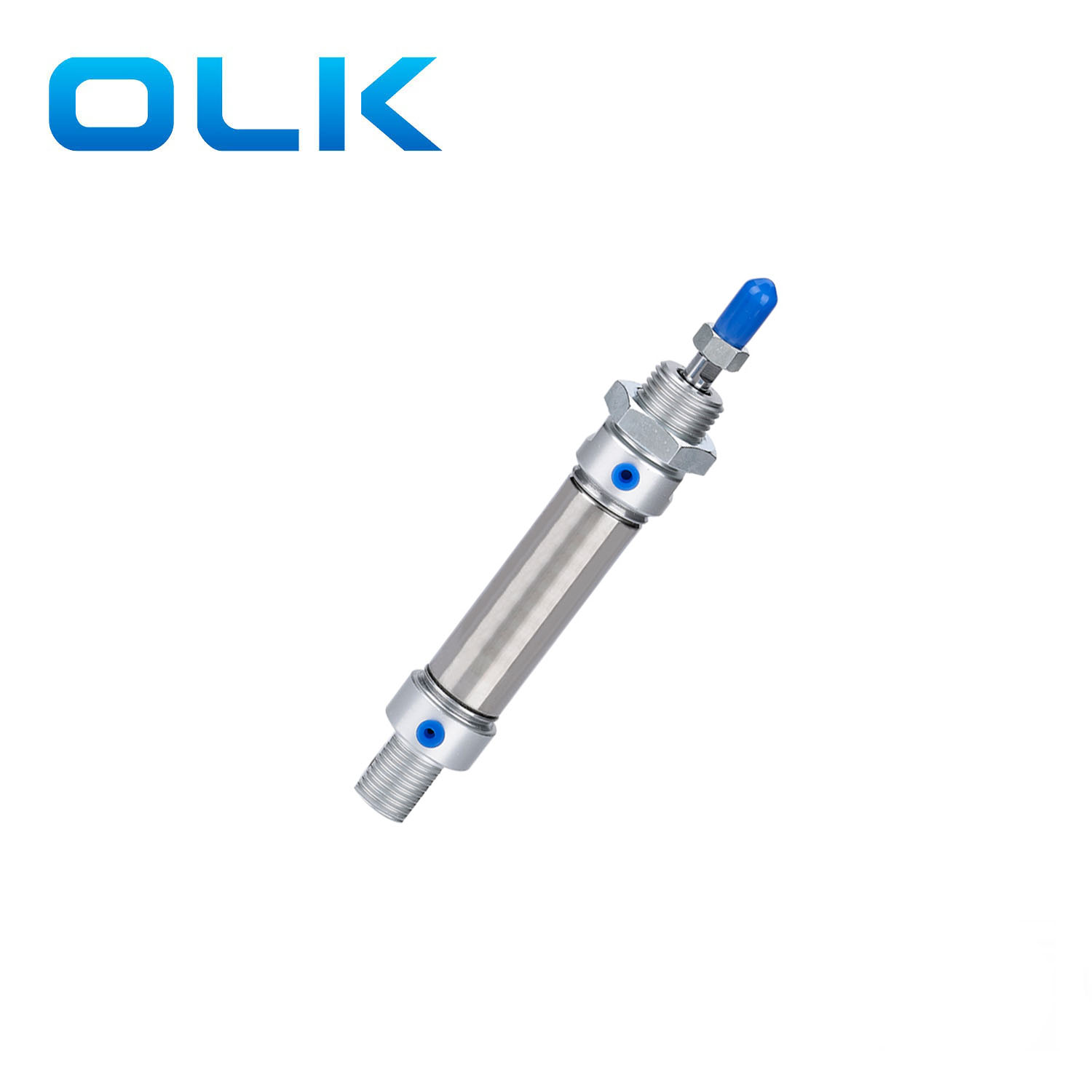

Minicilindro MA in acciaio inox
|
Minicilindro MI in acciaio inox
|
| Gamma di colpi |
16-32 mm |
8-25 mm |
| Struttura |
Compatto |
Standard |
| Standard |
Norma ARTAC |
ISO6432 |
| Magnete | con magnete, compatibile con sensori magnetici |
senza magnete |

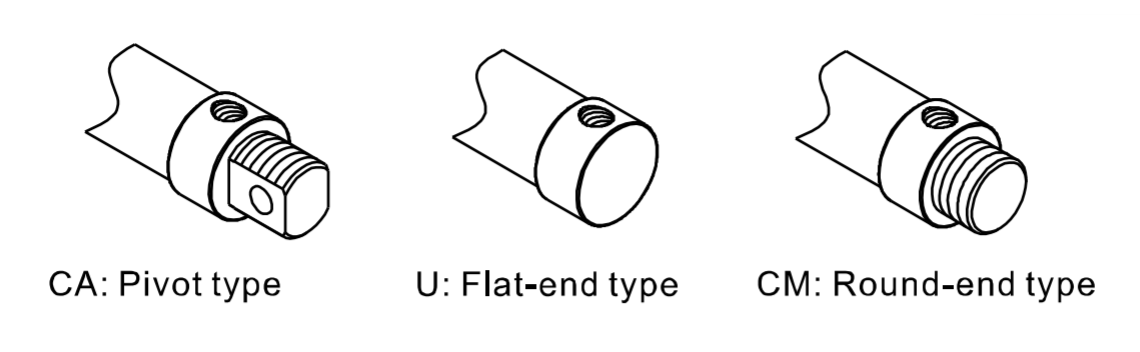

| Coperture posteriori opzionali |
CA,U,CM
|
CA,U,R,CM
|
|

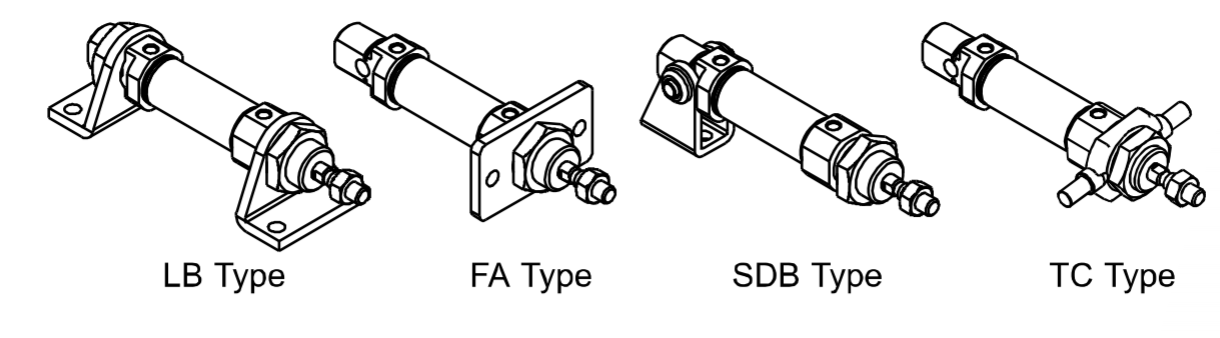

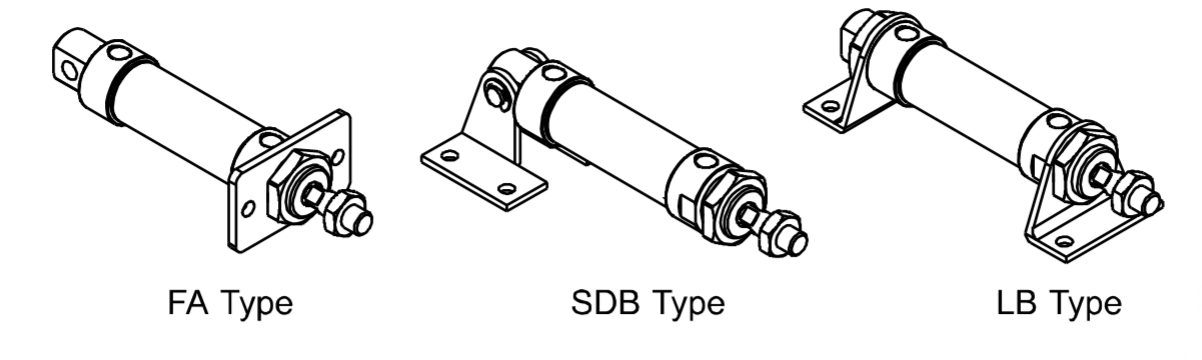

Accessori di montaggio opzionali |
|
LIBBRE,FA,SDB,TC
|
