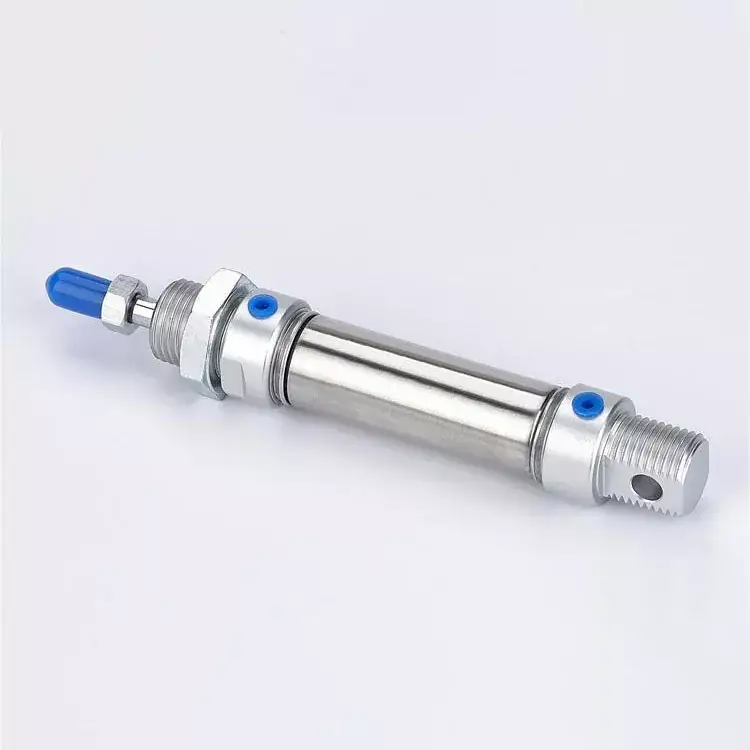

Il minicilindro in acciaio inossidabile Ouleikai (OLK) MA presenta un design ultracompatto e leggero, che lo rende adatto per applicazioni con spazio estremamente limitato. Offre tempi di risposta rapidi, consentendo il controllo del movimento ad alta frequenza. Nonostante le sue dimensioni ridotte, il minicilindro MA garantisce comunque un'elevata precisione di posizionamento, rendendolo adatto a scenari con severi requisiti di posizionamento.
Viene utilizzato per il controllo congiunto e l'azionamento del movimento nei micro-robot, consentendo operazioni precise del robot; controllo del movimento in piccole apparecchiature mediche, come il controllo delle parti mobili degli strumenti chirurgici; e funzioni come la gestione e il posizionamento dei campioni nelle apparecchiature di laboratorio, migliorando l'efficienza e la precisione degli esperimenti.
Il mini cilindro in acciaio inossidabile della serie MA del marchio OLK è dotato di magneti incorporati ed è ben consolidato sul mercato.
OULEIKAI Mini cilindro serie MA Caratteristiche del prodotto
·La guarnizione del pistone adotta una speciale struttura di tenuta su entrambi i lati, di dimensioni compatte, con funzione di stoccaggio dell'olio.
·I coperchi anteriore e posteriore sono dotati di cuscinetti di impatto fissi per ridurre l'impatto dell'inversione del cilindro.

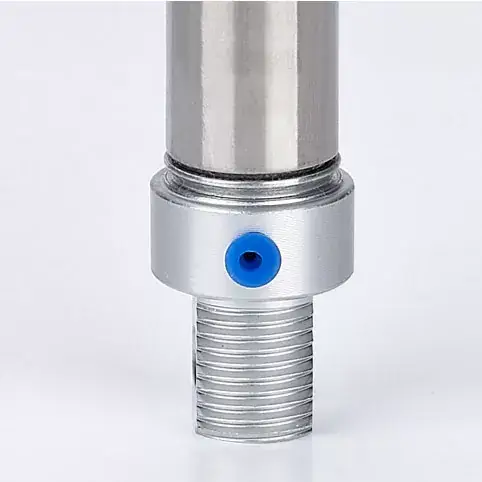

·Varie forme di coperture posteriori rendono più comoda l'installazione del cilindro.
· I coperchi anteriore e posteriore sono rivettati al corpo del cilindro in acciaio inossidabile con una struttura a pacchetto rotante, garantendo un collegamento affidabile. Il corpo del cilindro è realizzato con tubi in acciaio inossidabile di alta precisione, che garantiscono elevata robustezza e resistenza alla corrosione.
·Varie specifiche di cilindri e accessori di montaggio dei cilindri sono disponibili per la selezione del cliente.
· Tutti i cilindri di questa serie sono dotati di magneti.
MA Simbolo del minicilindro in acciaio inox:
| MA | 20 | X | 50 | _ | S | _ | CM | ||
| Modello: | Dimensioni del foro | Stoke | Magente | Copertina posteriore | Montaggio | Tipo di filo | |||

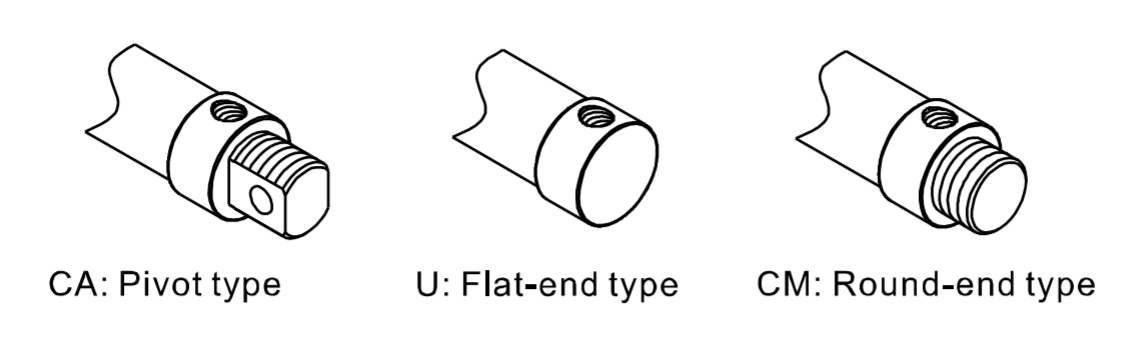

| MA: minicilindro (doppio effetto) | S:con magnete | CA: tipo pivot | Vuoto: | Vuoto: PT | |||||
| MAC: minicilindro (doppio effetto con ammortizzo) | CM: tipo con estremità arrotondata | FA | T:NPT | ||||||
| MSA: mini cilindro (singola spinta) | U: tipo a estremità piatta | SDB | G: G | ||||||
| MTA: mini cilindro (a semplice effetto a trazione) | LIBBRE | ||||||||
| MAJ | 20 | X | 50 | _ | 20 | S | _ | ||
| Modello: | Dimensioni del foro | Stoke | Corsa regolabile | Magente | Montaggio | Tipo di filo | |||
| MAD:mini cilindro (doppio stelo) | 10:10 mm | S:con magnete | Vuoto: | Vuoto: PT | |||||
| MACD: minicilindro (doppio stelo con ammortizzo) | 20:20 mm | FA | T:NPT | ||||||
| MAJ:mini cilindro (corsa regolabile) | 30:30 mm | LIBBRE | G: G | ||||||
| MACJ: mini cilindro (corsa regolabile con ammortizzo) | 40:40 mm | ||||||||
| 50:50 mm | |||||||||
| 75:75 mm | |||||||||
| 100:100 mm | |||||||||
| MA | 20 | X | 50 | _ | S | _ | U | ||
| Modello: | Dimensioni del foro | Stoke | Magente | Copertina anteriore | Tipo di filo | ||||
| MAR: minicilindro (doppio effetto con ammortizzo) | S:con magnete | F: Tipo fisso anteriore | Vuoto: PT | ||||||
| U: tipo fisso in alto | T:NPT | ||||||||
| G: G | |||||||||
|
Serie ISO6431 ( |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
|||
|
Modalità di recitazione |
Doppia azione |
|||||||||
|
A semplice effetto |
||||||||||
|
Usa la gamma di velocità |
Aria Pulita |
|||||||||
|
Pressione di esercizio |
Doppia azione: 0,1-1,0 MPa (15-145 Psi) |
|||||||||
|
A semplice effetto: 0,2-1,0 MPa (28-145 Psi) |
||||||||||
|
Prova Pressione |
1,5 Mpa (215 Psi) |
|||||||||
|
Intervallo di temperature di lavoro |
'-20-70℃ |
|||||||||
|
Gamma di velocità di lavoro |
Doppio effetto: 30-800 mm/s Singolo effetto: 50-800 mm/s |
|||||||||
|
Modalità di bufferizzazione |
Serie MAC.MACD,MACJ: ammortizzatore regolabile / Altre serie: ammortizzatore d'urto |
|||||||||
|
Dimensione della porta |
M5X0.8 |
PT1/8 |
PT1/4 |
|||||||
Confronto tra minicilindri MA e MI:
|
Modello |

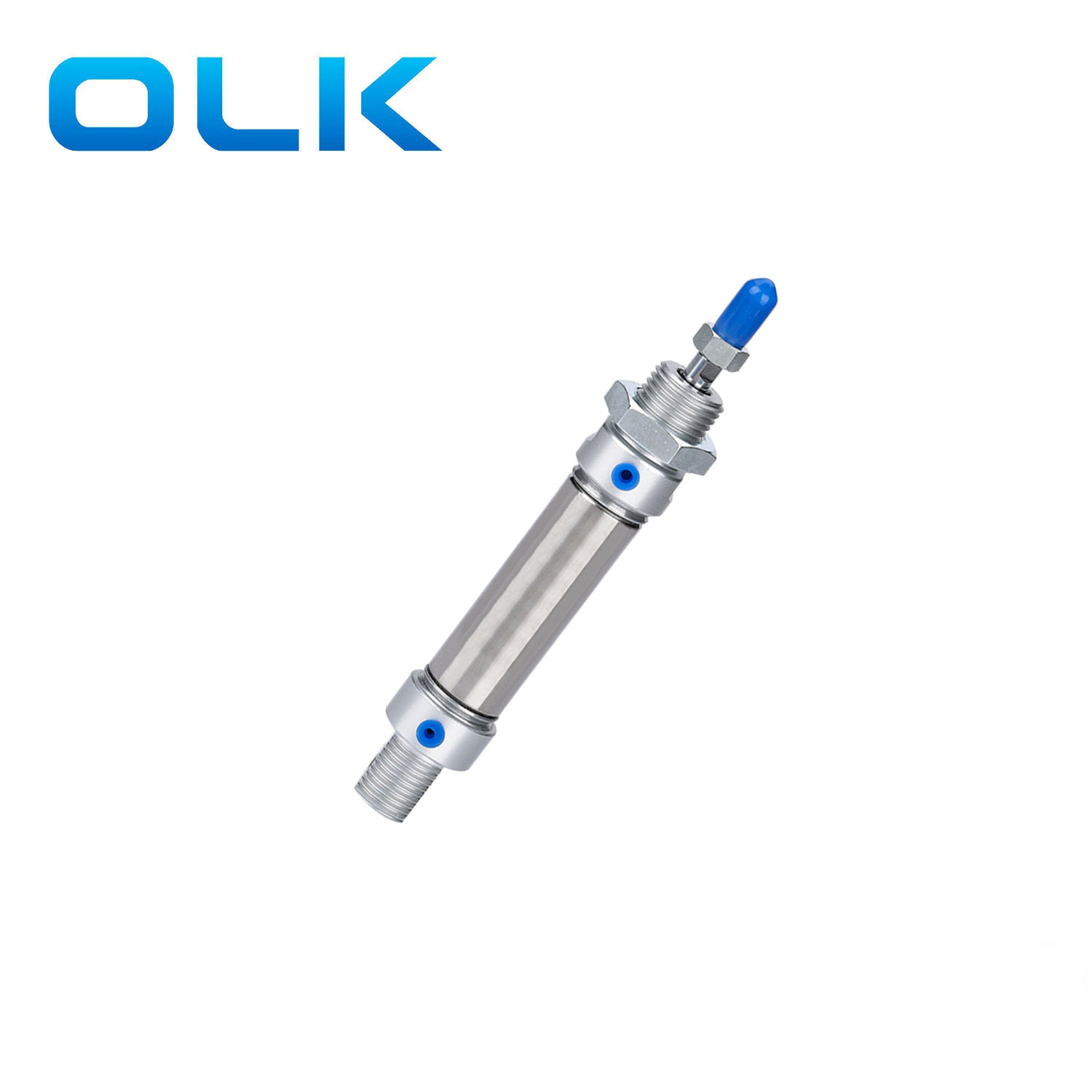

Minicilindro MA in acciaio inox
|

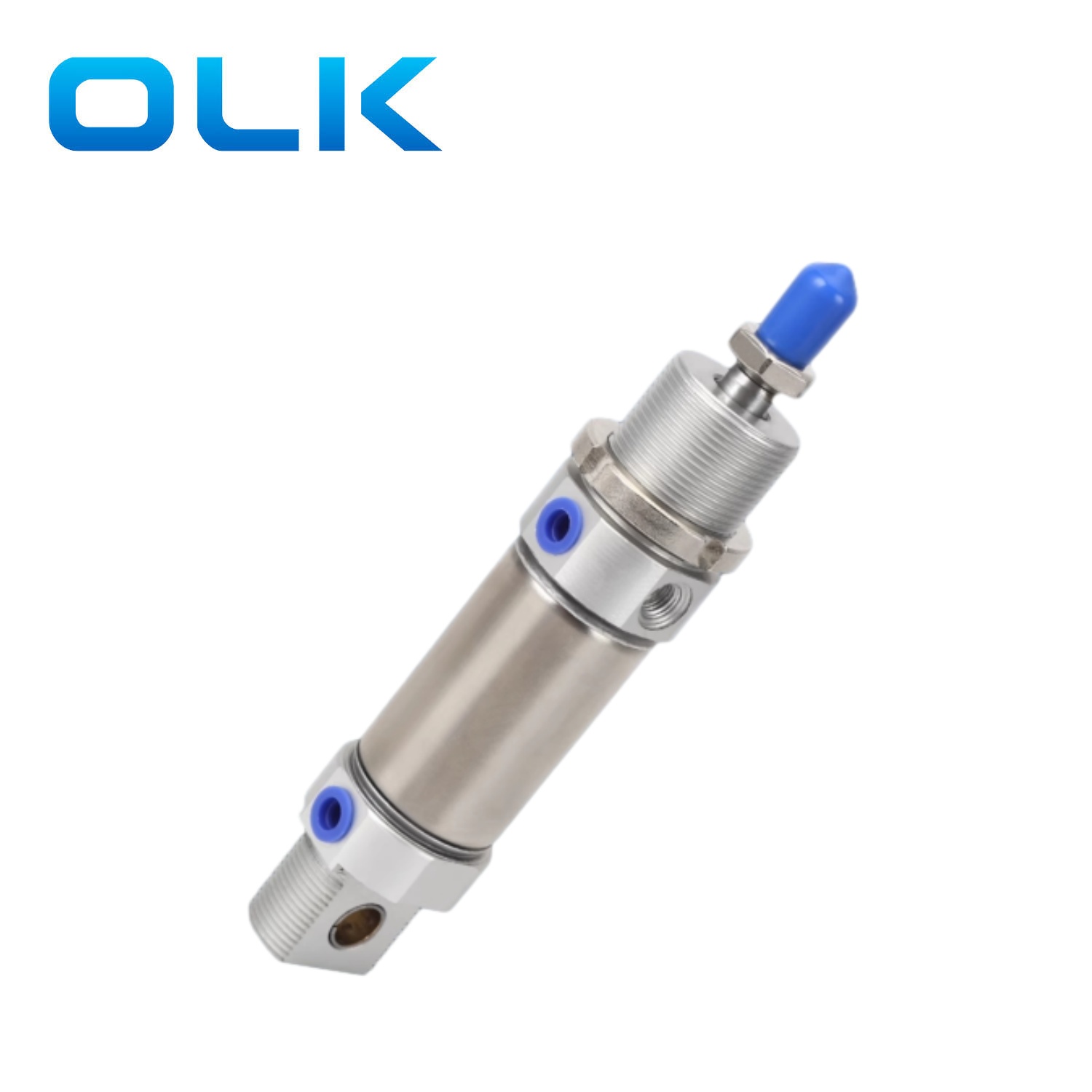

Minicilindro MI in acciaio inox
|
| Gamma di colpi | 16-32 mm | 8-25 mm |
| Struttura | Compatto | Standard |
| Standard | Norma ARTAC | ISO6432 |
| Magnete | · Tutti i cilindri di questa serie sono dotati di magneti. | senza magnete |
| Accessori di montaggio opzionali |

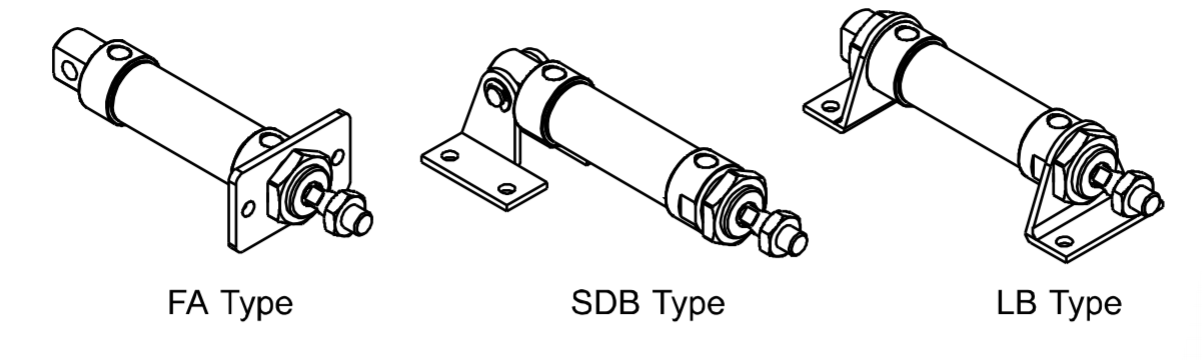

FA,SDB,LB
|

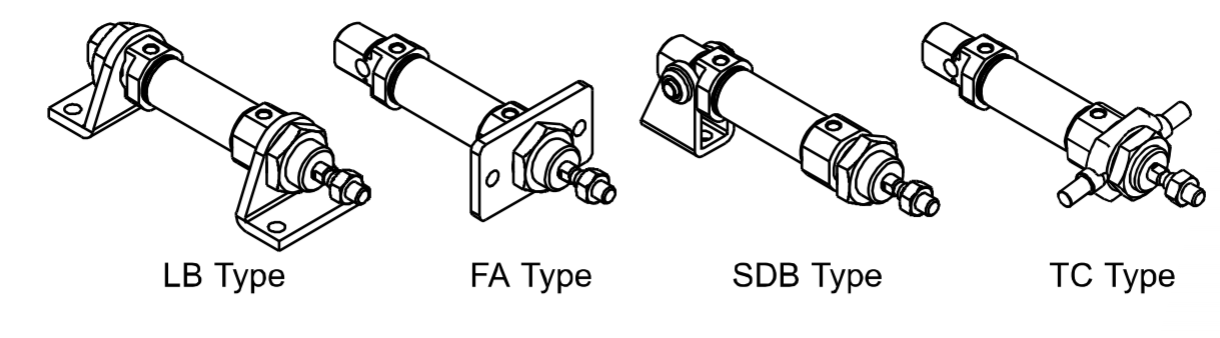

LB,FA,SDB,TC
|
| Coperture posteriori opzionali |
CA,U,CM
|
CA,U,R,CM
|
