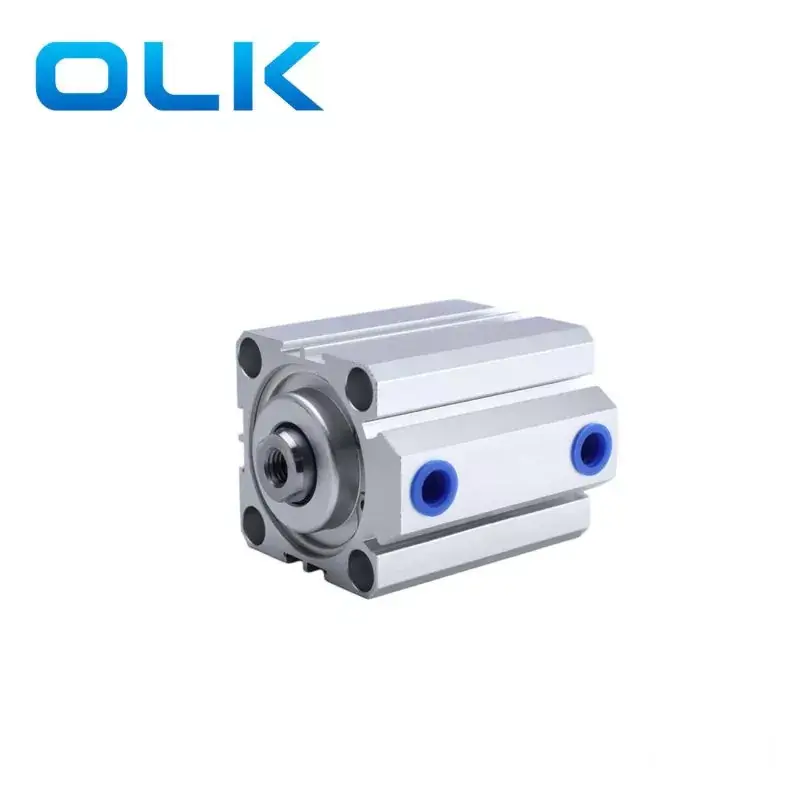

Il cilindro sottile della serie SDA di Ouleikai (OLK) presenta un design ultra-sottile, che lo rende adatto per applicazioni con spazio limitato, consentendo l'installazione e il funzionamento in spazi stretti. Nonostante le sue dimensioni ridotte, il cilindro di tipo sottile SDA presenta prestazioni eccellenti, tra cui una risposta rapida, un funzionamento stabile e capacità di posizionamento ad alta precisione.
Il corpo a cilindro sottile è dotato di slot di interruttore magnetico attorno ad esso, rendendo comodo l'installazione di interruttori di prossimità. Con funzioni come la spinta lineare e la rotazione, ha una forte applicabilità e può essere utilizzata per il controllo dei componenti in dispositivi elettronici, come il controllo aperto/vicino delle unità CD e il controllo della trasmissione nelle apparecchiature di stampa.
La compagnia pneumatica OLK ha prodotto il cilindro ultra-sottile della serie SDA funziona stabilmente per molto tempo senza la necessità di frequenti manutenzioni o sostituzioni.
China Ouleikai Pneuamtic Stable Operation Serie SDA Caratteristiche del prodotto a cilindro sottile
Simbolo del cilindro sottile SDA:
| Codice di ordinazione: | ||||||||
| SDA |
S | 20 | X | 30 |
|
|
|
|
| Sdad | S | 20 | X | 30 |
|
|
|
|
| Sdaj | S | 20 | X | 30 | - | 30 | B |
|
|
MODELLO: |
Magnete | Dimensione del foro |
|
Stoke |
|
Corsa regolabile |
Tipo di filo |
Tipo di filo |
| SAD: cilindro sottile (doppia acida) |
Blank: senza magnete |
|
|
|
|
10: 10 mm | Blank: filo femminile |
Blank: Pt |
| SSA: cilindro sottile (singolo recitazione-putsh) |
S: con magnete |
|
|
|
|
20: 20mm |
B: filo maschile |
T: NPT |
| STA: cilindro sottile (singolo azionamento) |
|
|
|
|
|
30: 30mm |
N: Nessun thread |
G: g |
| SDAD: cilindro sottile (doppia asta) |
|
|
|
|
|
40: 40mm |
|
|
| SDAJ: cilindro sottile (corsa regolabile a doppia asta) |
|
|
|
|
|
50: 50mm |
|
|
1. Rispetta gli standard aziendali.
2. Il corpo del cilindro e il coperchio posteriore, nonché il pistone e l'asta del pistone, sono rivettati per una costruzione compatta e affidabile.
3. Il foro del cilindro subisce un trattamento di rotolamento seguito da elaborazione di ossidazione dura, garantendo resistenza all'usura e durata.
4. Il sigillo del pistone adotta una speciale struttura di tenuta a doppia faccia, di dimensioni compatte, con funzione di conservazione dell'olio.
5. La struttura compatta consente di risparmiare efficacemente lo spazio di installazione.
6. Le scanalature dell'interruttore magnetico sono fornite attorno al corpo del cilindro per una comoda installazione di interruttori di prossimità.
7. Sono disponibili varie specifiche dei tipi di cilindri per la selezione.
|
Dimensione del foro (mm) |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
|
Modalità di recitazione |
Doppio recitazione |
|||||||||
|
INTRODUZIONE SINGOLO MOVIMENTO / ACTUNT SINGOLA |
- |
|||||||||
|
Mezzo di lavoro |
Aria pulita |
|||||||||
|
Pressione di lavoro |
Doppio recitazione: 0,1-1,0 MPa (14-145PSI) |
|||||||||
|
Recitazione singola: 0,2-1,0 MPa (28-145PSI) |
||||||||||
|
Prova pressione |
1,5 MPa (215PSI) |
|||||||||
|
Intervallo di temperatura di lavoro |
'-20-80 ℃ |
|||||||||
|
Gamma di velocità di lavoro |
Doppio recitazione: 30-500 singola recitazione: 50-500 |
|||||||||
|
Modalità buffering |
Cuscinetto incidente |
|||||||||
|
Dimensione della porta |
M5X0.8 |
PT1/8 |
Pt1/4 |
PT3/8 |
||||||
