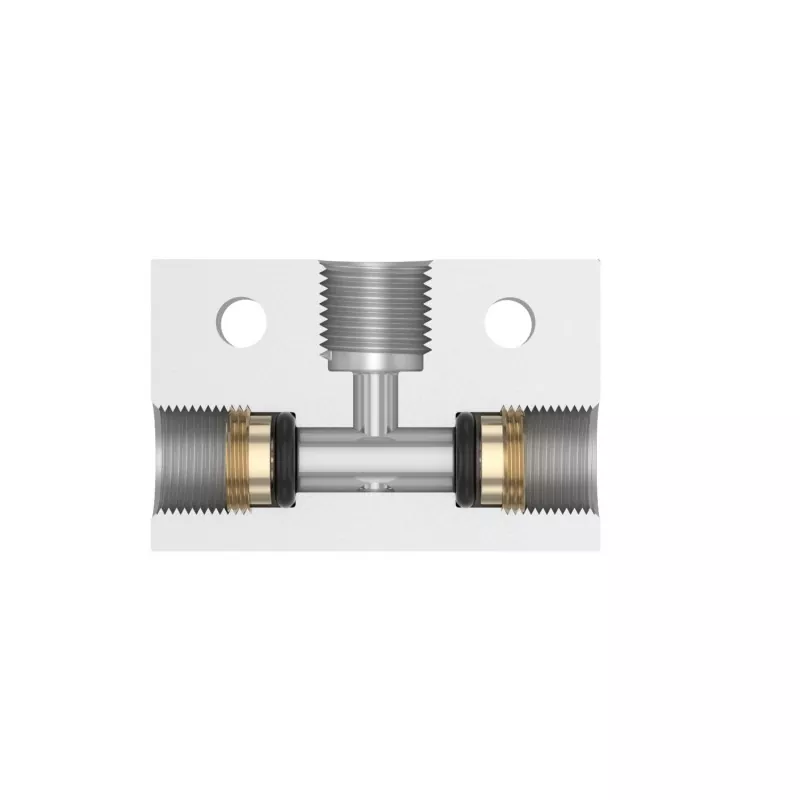

Le valvole navetta della serie ST di Ouleikai (OLK) hanno due porte di ingresso "IN" e una porta di uscita "OUT". Quando una delle importazioni ha un input, l'esportazione ha un output. Se le due pressioni di ingresso non sono uguali, l'ingresso e l'uscita dell'alta pressione sono collegati. Se le due pressioni di ingresso sono uguali, l'ingresso con la prima pressione di ingresso viene collegato all'attacco di uscita.
Le valvole navetta ST, note anche come valvole selettrici o valvole di ritegno pilotate doppie, sono essenzialmente valvole di ritegno pilotate idrauliche a tre vie. Selezionano automaticamente il circuito idraulico. Quando l'attuatore è alimentato da due fonti di olio a pressione alternata ed è necessario aprire la porta dell'olio a pressione più alta, viene utilizzata la valvola navetta.
Le valvole navetta serie ST hanno filettatura interfaccia trasparente, scarico rapido, grande capacità di ventilazione, facile installazione, in grado di comprimere il gas; emissione rapida
Precauzioni e problemi di applicazione:
Le valvole a navetta vengono utilizzate principalmente per la selezione del segnale, come nei circuiti che commutano dal funzionamento manuale a quello automatico.
Se i raccordi del tubo dell'aria non sono selezionati correttamente, causando una dimensione molto ridotta dell'ingresso o dello scarico dell'aria in una porta, il nucleo della valvola potrebbe non spostarsi completamente, causando il collegamento di tutte le porte. Questo deve essere impedito. ST-01:G1/8 ; ST-02:G1/4 ; ST-03:G3/8 ; ST-04:G1/2
Le valvole a navetta possono essere utilizzate anche in circuiti di commutazione ad alta e bassa pressione. Tuttavia, è necessario installare una valvola a 3 vie a 2 posizioni sul lato di ingresso dell'alta pressione della valvola navetta per evitare il rischio di perdita di bassa pressione.
|
Codice d'ordinazione |
||
|
ST |
_ |
06 |
|
MODELLO: |
|
Dimensione della porta |
|
Valvola navetta ST |
|
01:G1/8 |
|
|
|
02:G1/4 |
|
|
|
03: G3/8 |
|
|
|
04:G1/2 |
|
mezzo di lavoro |
Aria (filtrata attraverso un filtro superiore a 40μm) |
|
Intervallo di pressione di esercizio MPa(psi) |
0~0,95(0~135) |
|
Resistenza alla pressione garantita |
1,5MPa(215psi) |
|
Temperatura di esercizio °C |
-5∼60 |
|
Materiale del corpo |
lega di alluminio |
|
modello |
Diametro della porta |
Sezione trasversale effettiva mm² (valore CV) |
|
ST-01 |
G1/8 |
7.5 |
|
ST-02 |
G1/4 |
21 |
|
ST-03 |
G3/8 |
40 |
|
ST-04 |
G1/2 |
60 |
