La valvola a farfalla unidirezionale della serie ASC di OLK controlla il flusso del fluido regolando la dimensione della sezione dell'acceleratore. Queste valvole combinano le caratteristiche di una struttura unidirezionale e di una struttura di strozzamento.
La valvola a farfalla ASC prodotta da OLK （ouleikai) ha un ampio foro per l'aria di lavoro, che garantisce una grande portata di gas riducendo al contempo la perdita di pressione, migliorando notevolmente l'efficienza del lavoro. Sono più sensibili in termini di strozzamento dello scarico e il processo di regolazione della pressione è più comodo e semplice. La rotazione in senso orario può aumentare la portata, la rotazione in senso antiorario può ridurre la portata e il design del dado di bloccaggio garantisce una pressione stabile.
Le valvole a farfalla unidirezionali della serie ASC sono ampiamente utilizzate in numerosi settori, tra cui la produzione di semiconduttori, il controllo della tensione di stampa, il controllo dell'automazione, i motori automobilistici, lo sviluppo di robot e la saldatura.
Simbolo:
|
Codice di ordinazione: |
||
| ASC | 300 | 10 |
| MODELLO | SERIE | DIMENSIONE DELLA PORTA |
| ASC: valvola a farfalla unidirezionale | SERIE 100:100 | SERIE 100:06:G1/8 |
|
|
SERIE 200:200 | SERIE 200:08:G1/4 |
|
|
SERIE 300:300 |
SERIE 300:10-G3/8 |
|
|
|
SERIE 300: 15-G1/2 |
1. Struttura leggera e compatta.
2. Acceleratore di scarico per una regolazione sensibile e un'alta precisione.
3. Installazione semplice con più posizioni di montaggio.
|
mezzo di lavoro |
Aria (filtrata attraverso un filtro superiore a 40μm) |
|
Intervallo di pressione di esercizio MPa(psi) |
0,05～0,9 |
|
Resistenza alla pressione garantita |
1,5 MPa (215 psi) |
|
Temperatura di esercizio °C |
-20∼70 |
|
Materiale del corpo |
lega di alluminio |
|
modello |
Diametro della porta |
Valvola a farfalla portata nominale standard L/min |
Valvola di ritegno portata nominale standard L/min |
|

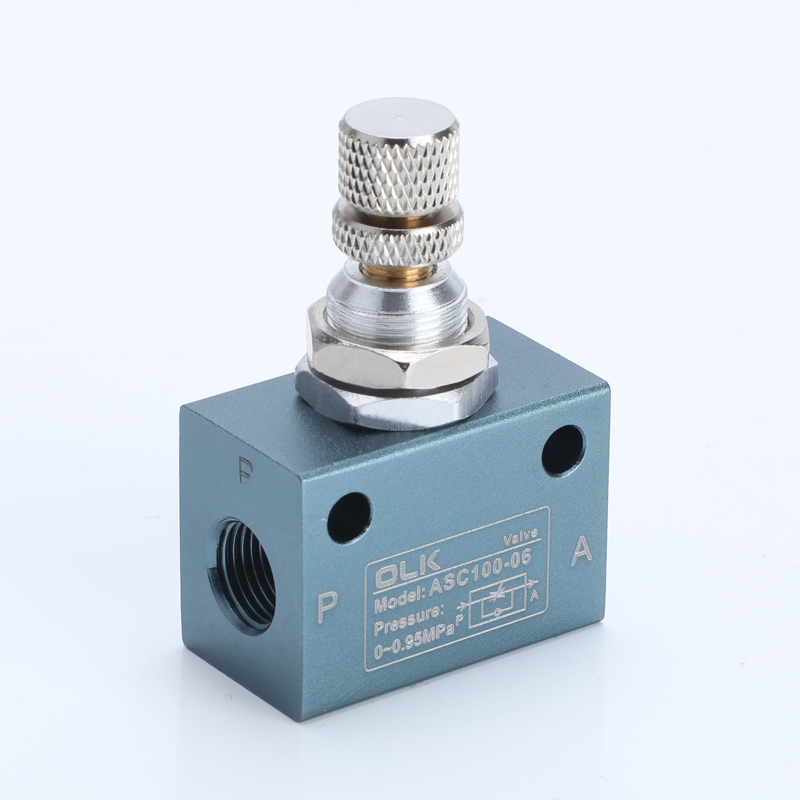

ASC100-06 |
G1/8 |
200 |
400 |
|

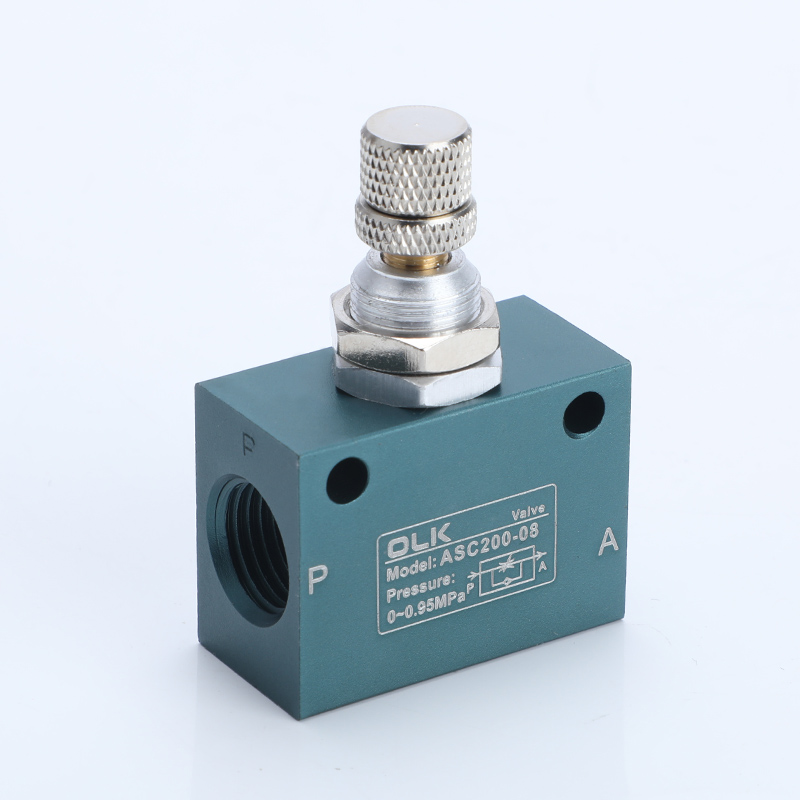

ASC200-08 |
G1/4 |
450 |
800 |
|
ASC300-10 |
G3/8 |
1250 |
1500 |
|

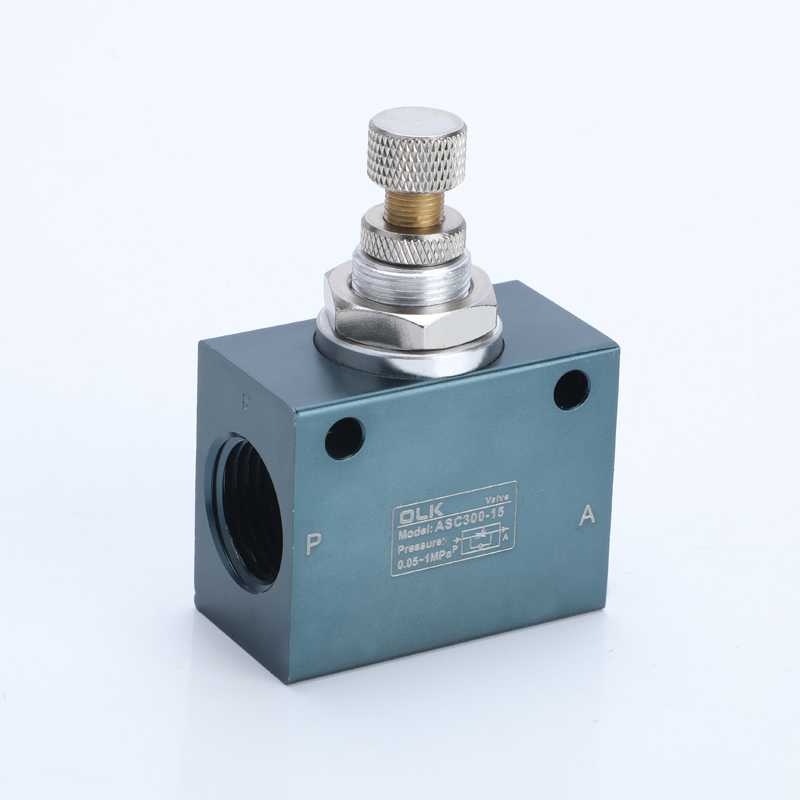

ASC300-15 |
G1/2 |
1650 |
2500 |
