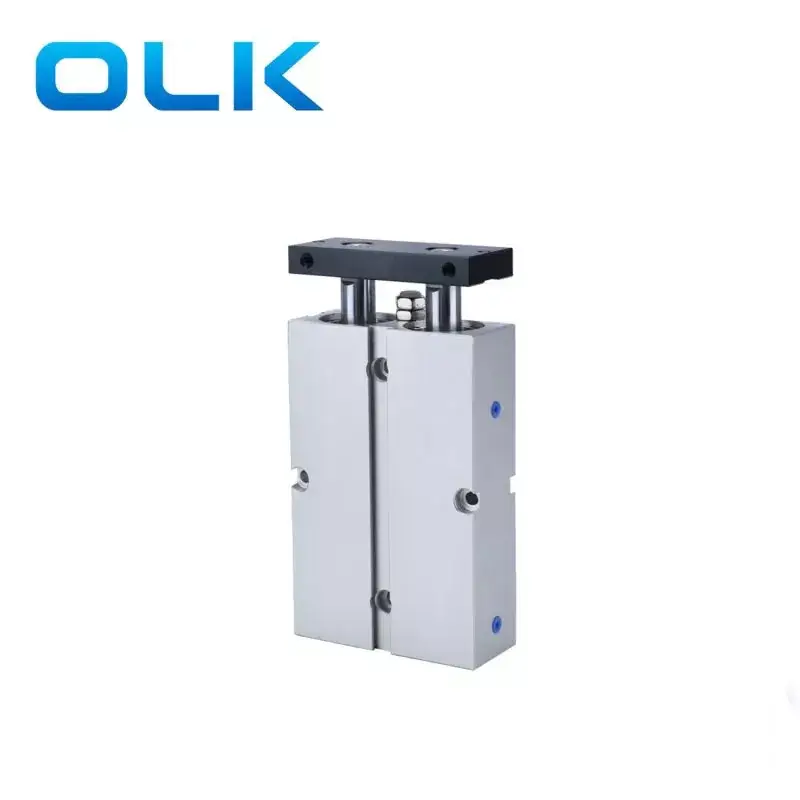

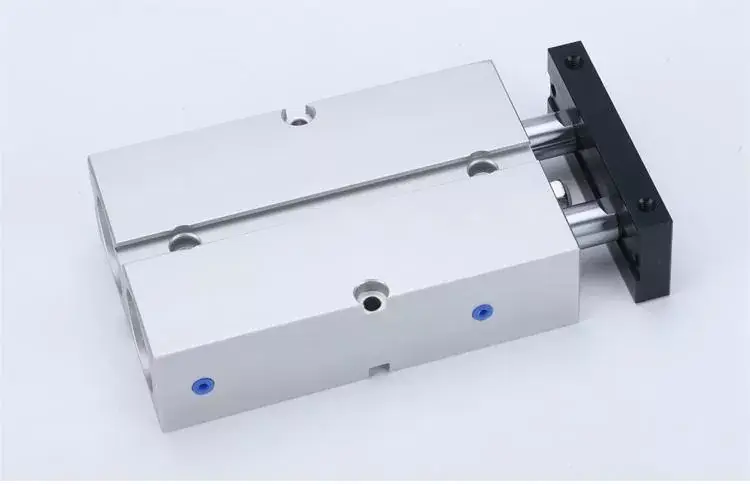

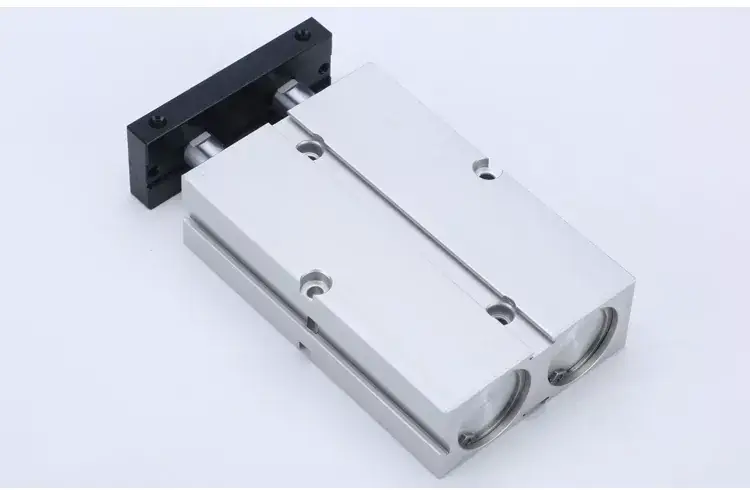

La nostra fabbrica è specializzata nella produzione del cilindro a doppio asse della serie TN. Benvenuti nell'acquisto del cilindro a doppio asse della serie TN da OLK. Ogni richiesta dei clienti viene risposta entro 24 ore. Il cilindro a doppio asse Ouleikai (OLK) TN consente il controllo simultaneo di più assi, facilitando i percorsi di movimento complessi e il lavoro collaborativo multi-asse.
Rispetto all'utilizzo di più cilindri a asse singolo separatamente, il cilindro TN a doppio asse integra più assi di attuazione, con una forma di montaggio per il corpo incorporato incorporato che è più compatta.
Fornitori pneumatici OLK con progettazione avanzata e algoritmi di controllo ottimizzati, raggiunge un efficiente utilizzo energetico e effetti di risparmio energetico, riducendo il consumo di energia e i costi operativi.
Il pannello fisso del cilindro a doppio asse TN ha fori di montaggio su tre lati, facilitando il caricamento multiposizione. Garantisce un controllo sincrono preciso di più assi, garantendo il movimento sincrono di ciascun asse in percorsi di movimento complessi.
1. Rispetta gli standard aziendali.
2. Installazione del corpo incorporato per il risparmio spaziale.
3. Possede una certa resistenza di flessione e torsionale, in grado di resistere a carichi laterali.

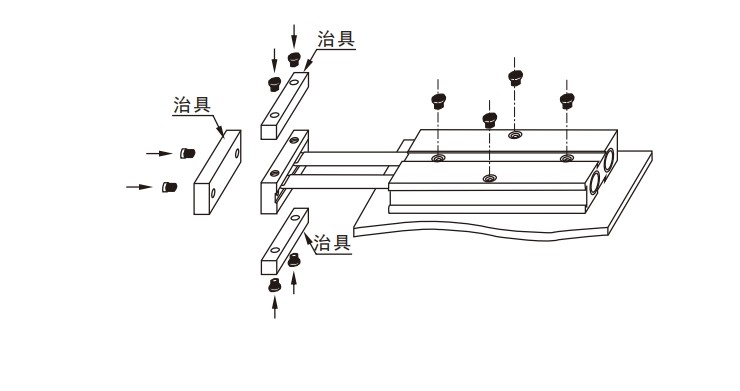

4. Fori di montaggio su tre lati della piastra fissa facilitano il montaggio multiposizione.
5. Pad di collisione frontale regolabile sul corpo consente la regolazione della corsa del cilindro e il rilievo di impatto.
6. Questa serie di cilindri è standard di attacchi magnetici, con opzioni non magnetiche disponibili.
|
Dimensione del foro (mm) |
10 |
16 |
20 |
25 |
32 |
|
|
Modalità di recitazione |
Doppio recitazione |
|||||
|
Mezzo di lavoro |
Aria pulita |
|||||
|
Pressione di lavoro |
0,1-1,0 MPa (14-145PSI) |
|||||
|
Prova pressione |
1,5 MPa (215PSI) |
|||||
|
Intervallo di temperatura di lavoro |
'-20-70 ℃ |
|||||
|
Gamma di velocità di lavoro |
30-500 |
|||||
|
Modalità buffering |
Cuscinetto incidente |
|||||
|
Precisione non roante |
± 0,4 |
± 0,3 |
||||
|
Dimensione della porta |
M5 x 0,8 |
PT1/8 |
||||
L'accuratezza non rotante si riferisce all'angolo La piastra fissa del cilindro può ruotare quando il cilindro si trova nello stato completamente retratto.
I tipi di thread di acquisizione disponibili sono NPT e G.
PS: tutto cilindro a doppio asse della serie TN con magneti.
Serie TN Simbolo del cilindro a doppio asse:
|
Codice di ordinazione |
||||||||
|
Tn |
- |
20 |
X |
50 |
- |
S |
- |
|
|
MODELLO |
|
Dimensione del foro |
|
colpo |
|
Magnete |
|
Filo |
|
TN: cilindro a doppia asta (doppia recitazione), serie completa con magnete |
|
|
|
|
|
S: con magnete |
|
Vuoto: thread PT |
|
|
|
|
|
|
|
|
|
T: thread NPT |
|
|
|
|
|
|
|
|
|
G: G DRITTO |
Serie TN Specifiche standard del cilindro a doppio asse:
|
Dimensione del foro (mm) |
10 |
16 |
20 |
25 |
32 |
|
|
Modalità di recitazione |
Doppio recitazione |
|||||
|
Mezzo di lavoro |
Aria pulita |
|||||
|
Pressione di lavoro |
0,1-1,0 MPa (14-145PSI) |
|||||
|
Prova pressione |
1,5 MPa (215PSI) |
|||||
|
Intervallo di temperatura di lavoro |
'-20-70 ℃ |
|||||
|
Gamma di velocità di lavoro |
30-500 |
|||||
|
Modalità buffering |
Cuscinetto incidente |
|||||
|
Precisione non roante |
± 0,4 |
± 0,3 |
||||
|
Dimensione della porta |
M5 x 0,8 |
PT1/8 |
|
|||
L'accuratezza non rotante si riferisce all'angolo La piastra fissa del cilindro può ruotare quando il cilindro si trova nello stato completamente retratto.
I tipi di thread di acquisizione disponibili sono NPT e G.
PS: cilindro a doppio asse della serie Alltn con magneti.
|
foro (mm) |
Diametro del pistone (mm) |
Tipo di recitazione |
Area efficace (mm²) |
Pressione dell'aria (MPA) |
|||||||
|
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
|||||
|
6 |
4 |
Doppio recitazione |
Spingere il lato |
56.5 |
5.7 |
11.3 |
17.0 |
22.6 |
28.3 |
33.9 |
39.6 |
|
Spingere il lato |
31.4 |
3.1 |
6.3 |
9.4 |
12.6 |
15.7 |
18.8 |
22.0 |
|||
|
10 |
6 |
Doppio recitazione |
Spingere il lato |
157.1 |
15.7 |
31.4 |
47.1 |
62.8 |
78.5 |
94.2 |
110.0 |
|
Spingere il lato |
100.5 |
10.1 |
20.1 |
30.2 |
40.2 |
50.3 |
60.3 |
70.4 |
|||
|
16 |
8 |
Doppio recitazione |
Spingere il lato |
402.1 |
40.2 |
80.4 |
120.6 |
160.8 |
201.1 |
241.3 |
281.5 |
|
Spingere il lato |
301.6 |
30.2 |
60.3 |
90.5 |
120.6 |
150.8 |
181.0 |
211.1 |
|||
|
20 |
10 |
Doppio recitazione |
Spingere il lato |
628.3 |
62.8 |
125.7 |
188.5 |
251.3 |
314.2 |
377.0 |
439.8 |
|
Spingere il lato |
471.2 |
47.1 |
94.2 |
141.4 |
188.5 |
235.6 |
282.7 |
329.9 |
|||
|
25 |
12 |
Doppio recitazione |
Spingere il lato |
981.7 |
98.2 |
196.3 |
294.5 |
392.7 |
490.9 |
589.0 |
687.2 |
|
Spingere il lato |
755.6 |
75.6 |
151.1 |
226.7 |
302.2 |
377.8 |
453.3 |
528.9 |
|||
|
32 |
16 |
Doppio recitazione |
Spingere il lato |
1608.5 |
160.8 |
321.7 |
482.5 |
643.4 |
804.2 |
965.1 |
1125.9 |
|
Spingere il lato |
1206.4 |
120.6 |
241.3 |
361.9 |
482.5 |
603.2 |
723.8 |
844.5 |
|||
