Brand:
OLKSeries:
3AInitial State:
NO,NCPort size:
M5,G1/8,G1/4,G3/8,G1/2Position:

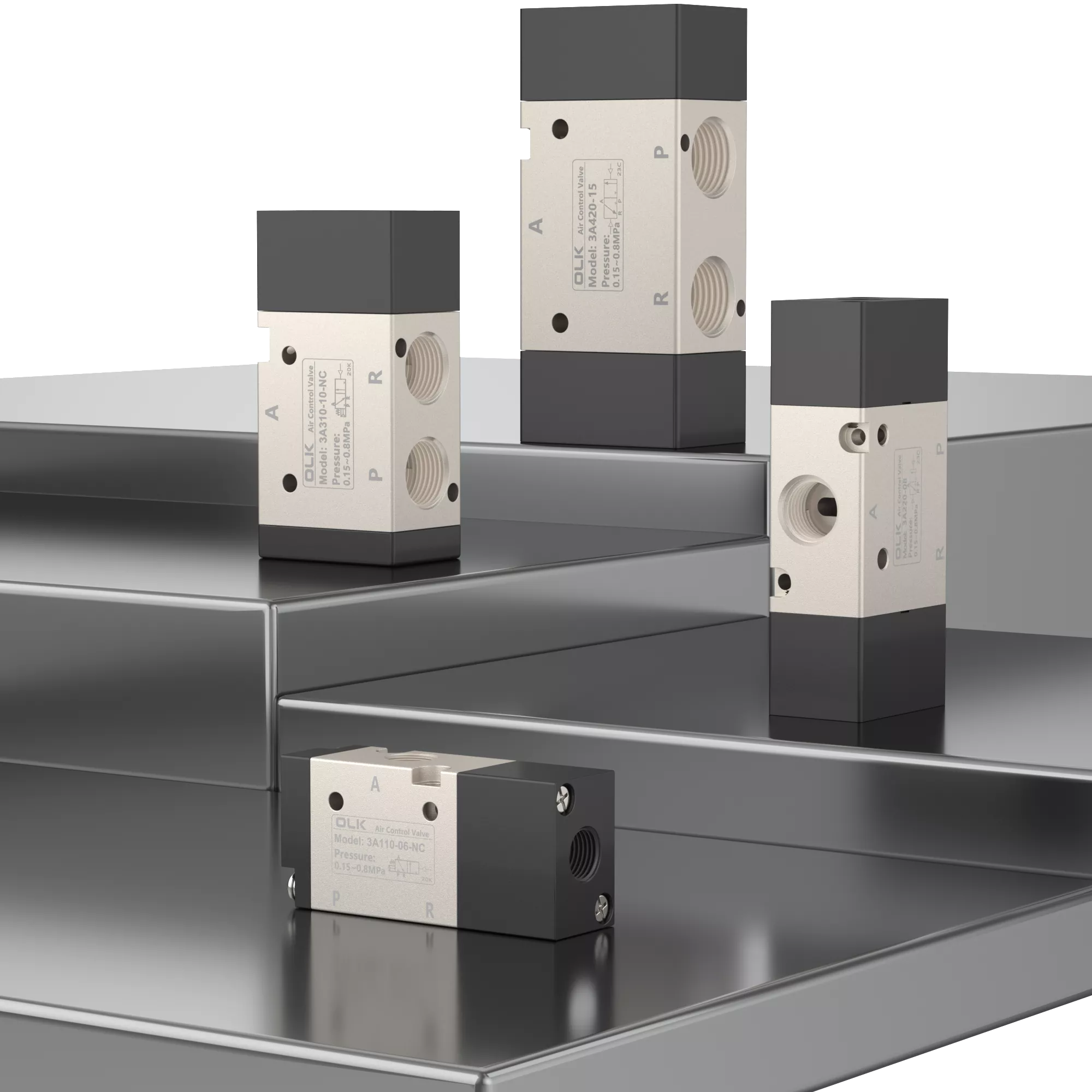

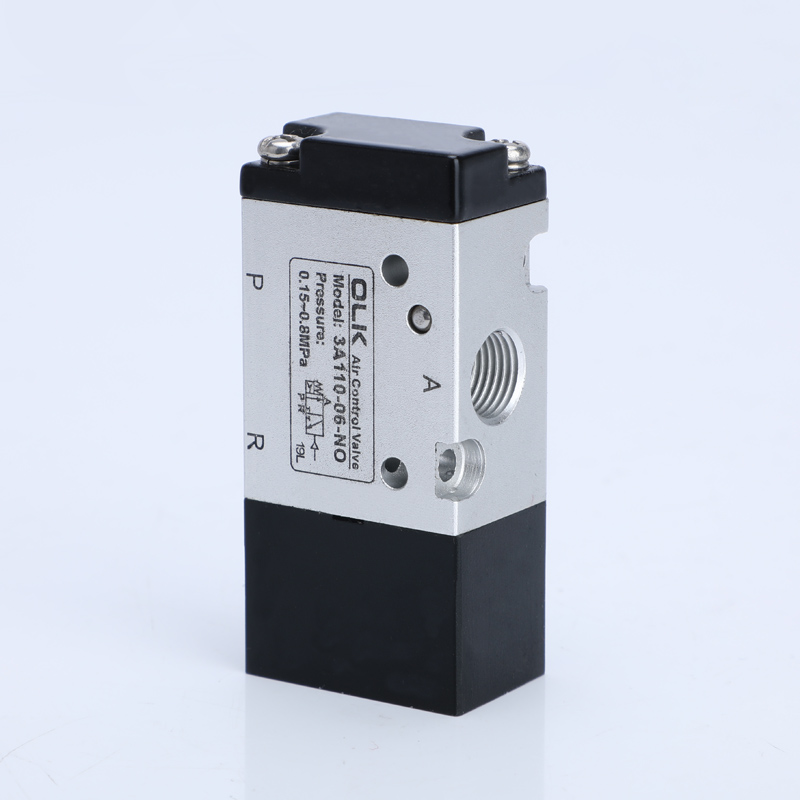

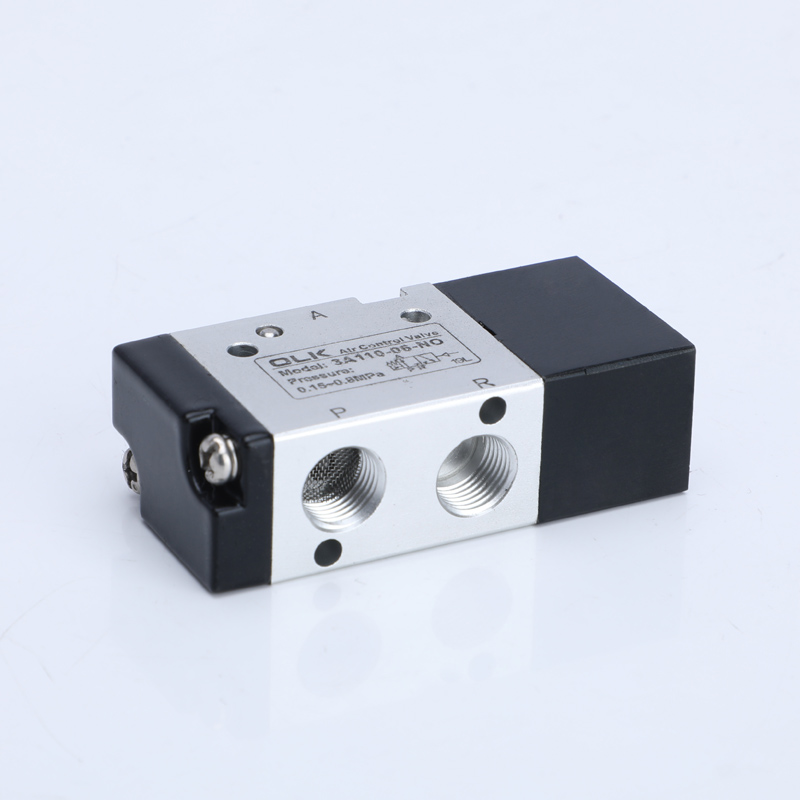

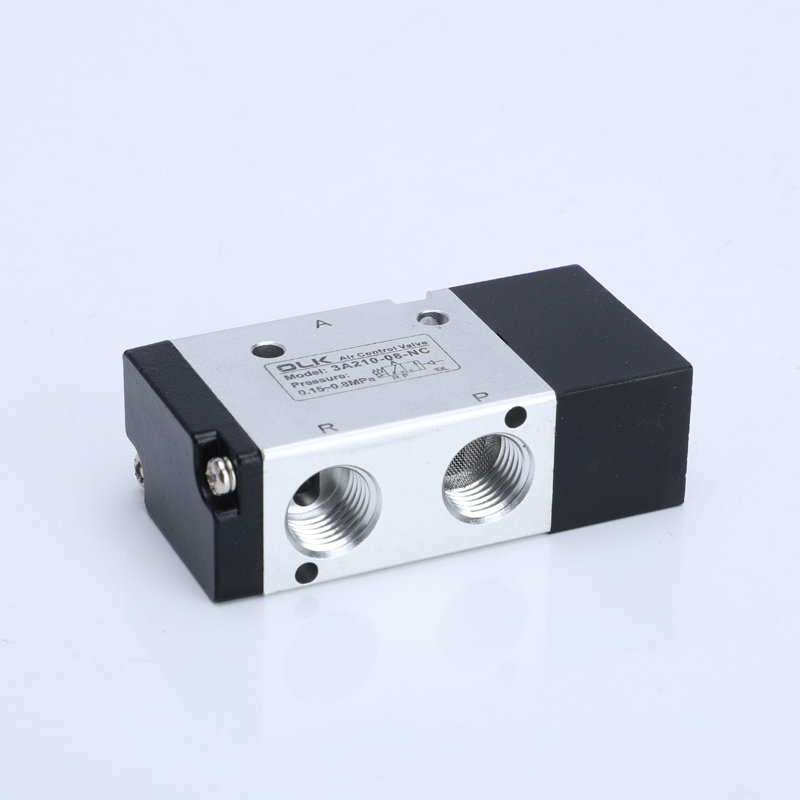

2 position 3 wayLa valvola direzionale del fluido a controllo pneumatico a 3 vie della serie 3A è una valvola direzionale del fluido adatta all'aria come mezzo di lavoro.
Il prodotto ha una bassa pressione dell'aria di avviamento, con tipo di controllo a testa singola con ripristino a molla e tipo di controllo a doppia testa con funzione di memoria di posizione.
Il foro interno viene elaborato con una tecnologia speciale, che garantisce bassa resistenza all'attrito, nessuna necessità di lubrificazione ad olio, ciclo di vita stabile e lunga durata.
La struttura è leggera e facile da installare.
I produttori di Ouleikai (OLK) forniscono servizi personalizzati per i corpi valvola, consentendo diversi trattamenti superficiali della valvola.
Le valvole di controllo dell'aria a 3 vie e le valvole di controllo del flusso della serie 3A sono ampiamente utilizzate nelle apparecchiature di automazione dell'imballaggio, nel controllo dei robot, nei sistemi di aria compressa e in altri campi.
SIMBOLO:
Codice d'ordinazione
3A
3
10
08
NO
MODELLO
CODICE
TIPO VALVOLA
DIMENSIONE DELLA PORTA
TIPO DI AZIONE
3A: valvola a 3 vie a 2 posizioni
Serie 1:100
10:semplice effetto
06:G1/8
NO:Normalmente aperto
Serie 2:200
20:doppio effetto
08:G1/4
NC:Normalmente chiuso
Serie 3:300
10:G3/8

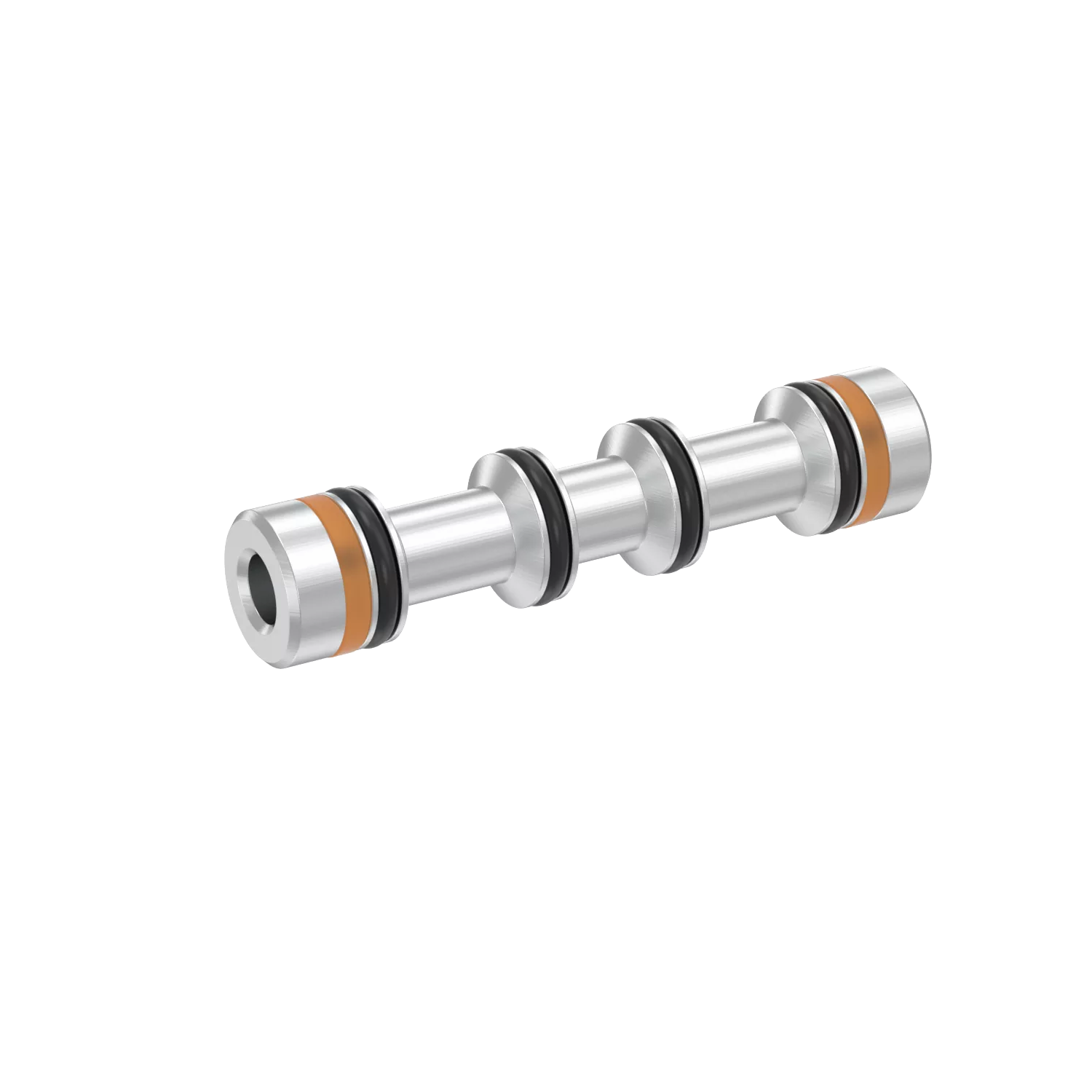

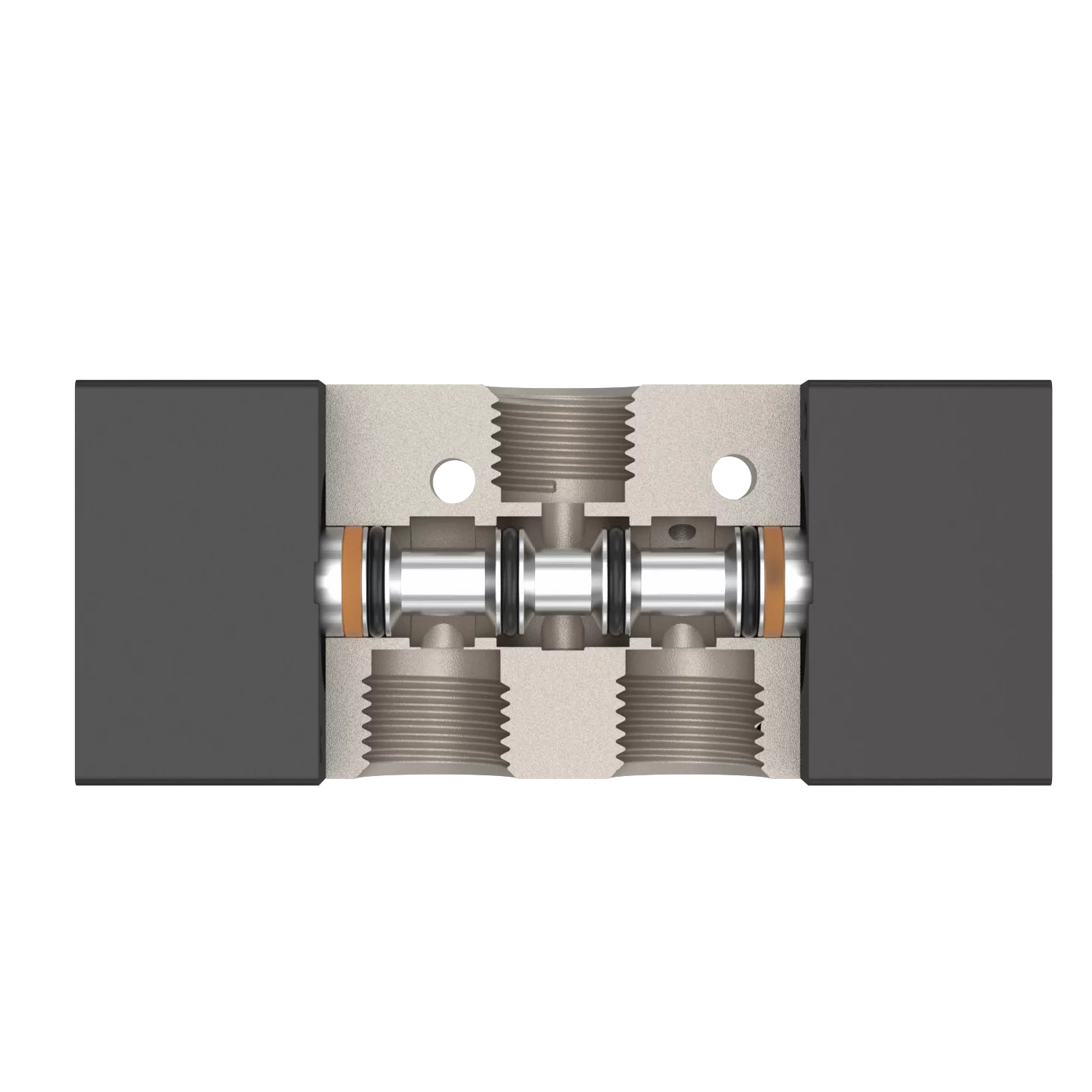

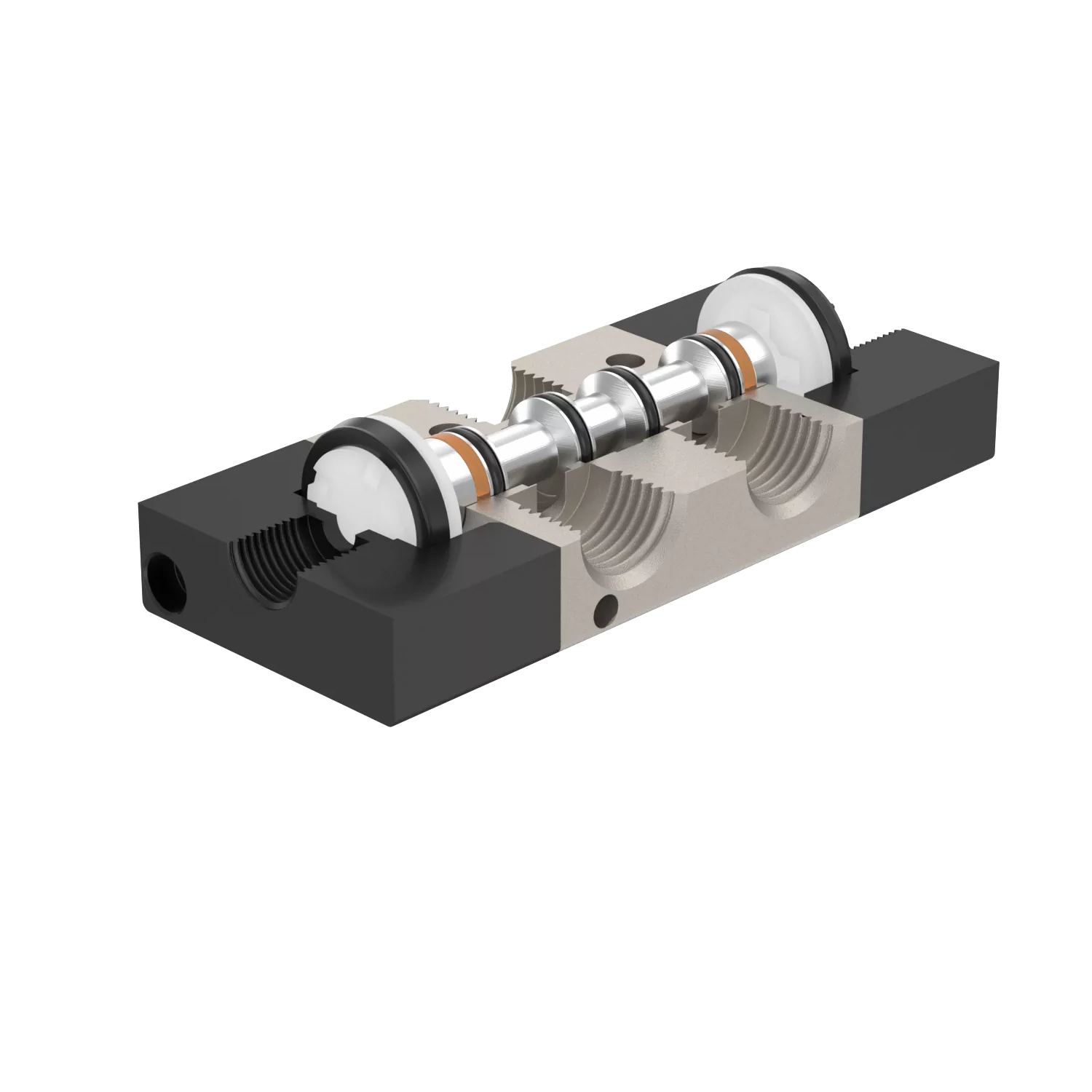

1. Struttura a pistone con eccellente tenuta e prestazioni reattive.
2. Controllo pneumatico a doppia testa con funzione di memoria.
3. Fori interni elaborati con tecniche speciali, con conseguente bassa resistenza all'attrito, bassa pressione di avvio e durata prolungata.
4. Non richiede lubrificazione ad olio.
5. Installazione semplice con più posizioni di montaggio.
6. Può essere integrato con il gruppo valvola della piastra base, risparmiando spazio di installazione.
|
mezzo di lavoro |
Aria (filtrata attraverso un filtro superiore a 40μm) |
|
Azione |
controllo dell'aria esterna |
|
lubrificante |
inutile |
|
Intervallo di pressione di esercizio MPa(psi) |
0,15∼0,8(21~114) |
|
Resistenza alla pressione garantita |
1,5 MPa (215 psi) |
|
Temperatura di esercizio °C |
-20∼70 |
|
Frequenza operativa massima |
5 volte/secondo |
|
Materiale del corpo |
lega di alluminio |
|
modello |
Diametro della porta |
numero di posizioni |
Sezione trasversale effettiva mm² (valore CV) |
|
3A110-M5 |
M5 |
Due posizioni a tre vie |
5,5(0,3) |
|
3A120-M5 |
M5 |
Due posizioni a tre vie |
5,5(0,3) |
|

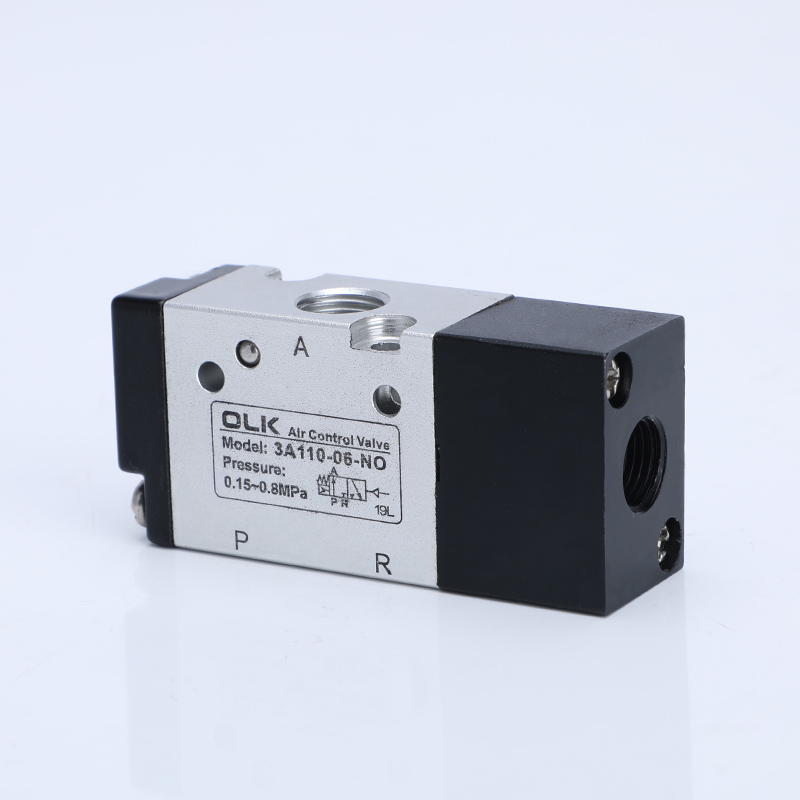

3A110-06 |
G1/8 |
Due posizioni a tre vie |
12,0(0,67) |
|

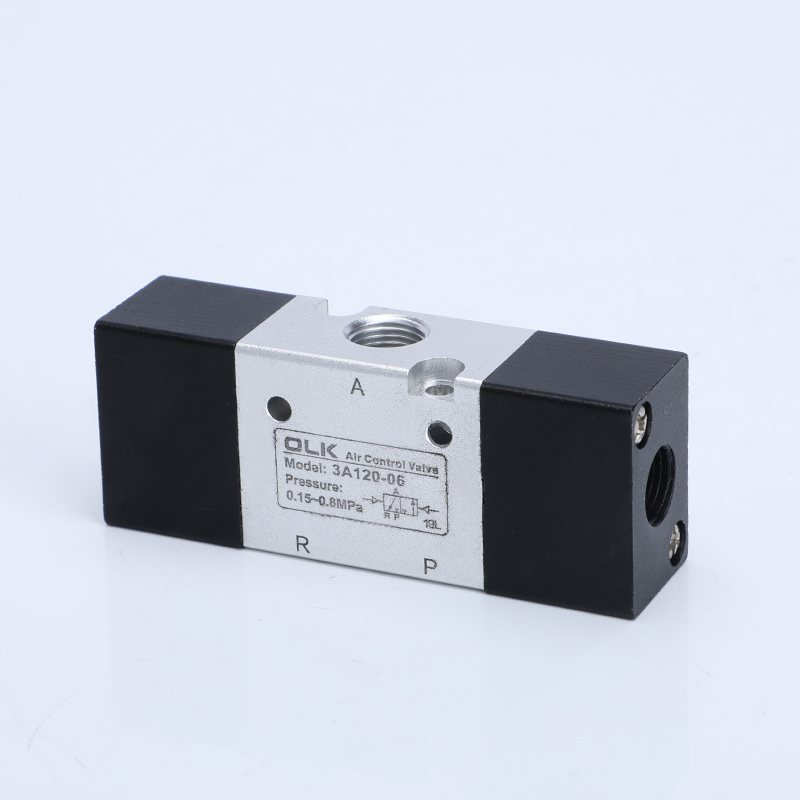

3A120-06 |
G1/8 |
Due posizioni a tre vie |
12,0(0,67) |
|
3A210-06 |
G1/8 |
Due posizioni a tre vie |
14,0(0,7) |
|
3A220-06 |
G1/8 |
Due posizioni a tre vie |
14,0(0,7) |
|

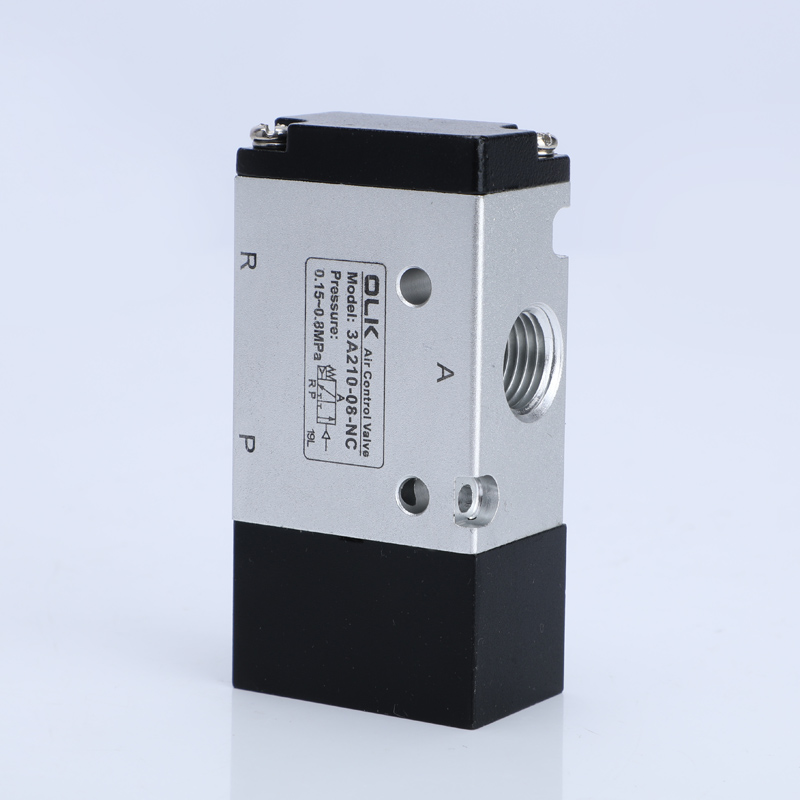

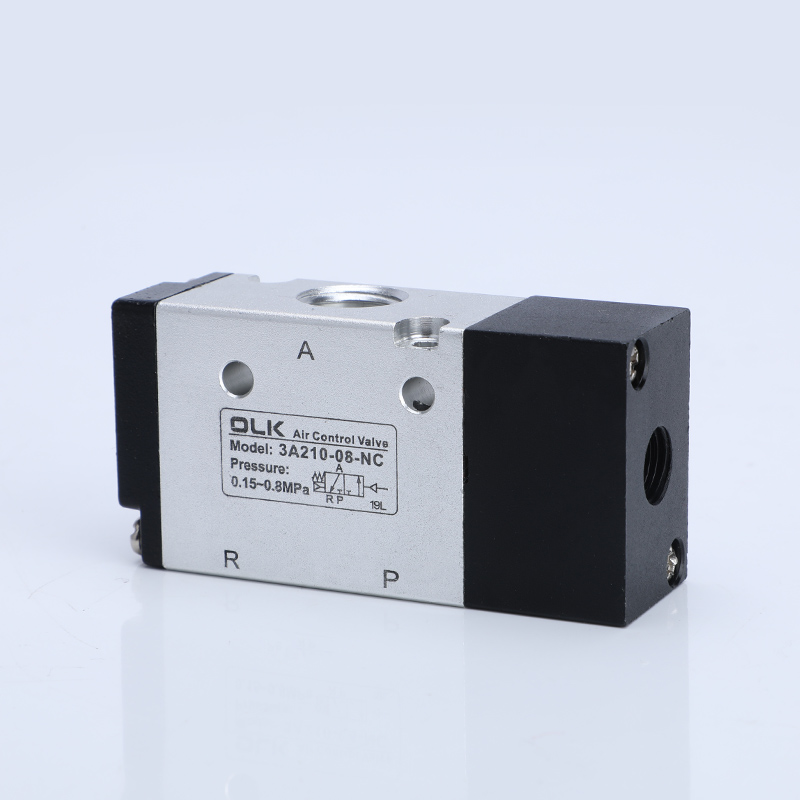

3A210-08 |
G1/4 |
Due posizioni a tre vie |
16,0(0,89) |
|

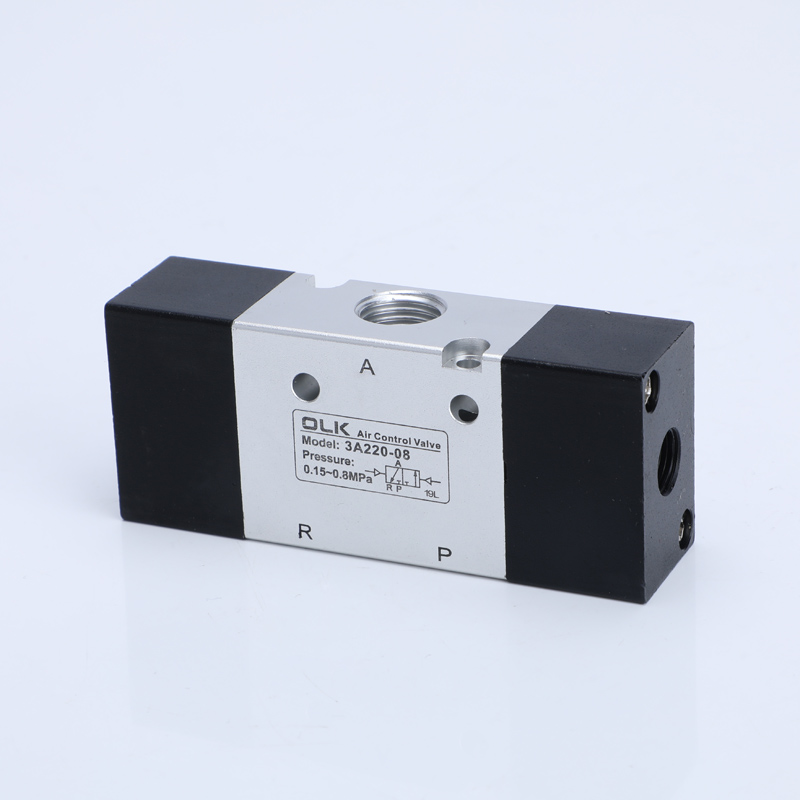

3A220-08 |
G1/4 |
Due posizioni a tre vie |
16,0(0,89) |
|
3A310-08 |
G1/4 |
Due posizioni a tre vie |
25,0(1,39) |
|
3A320-08 |
G1/4 |
Due posizioni a tre vie |
25,0(1,39) |
|

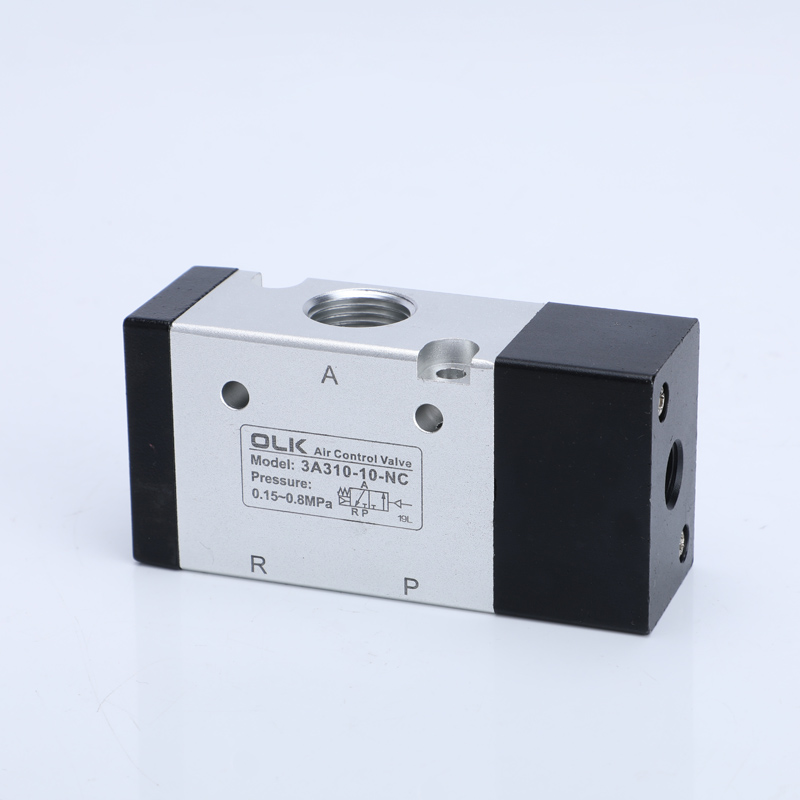

3A310-10 |
G3/8 |
Due posizioni a tre vie |
30,0(1,67) |
|
3A320-10 |
G3/8 |
Due posizioni a tre vie |
30,0(1,67) |
|

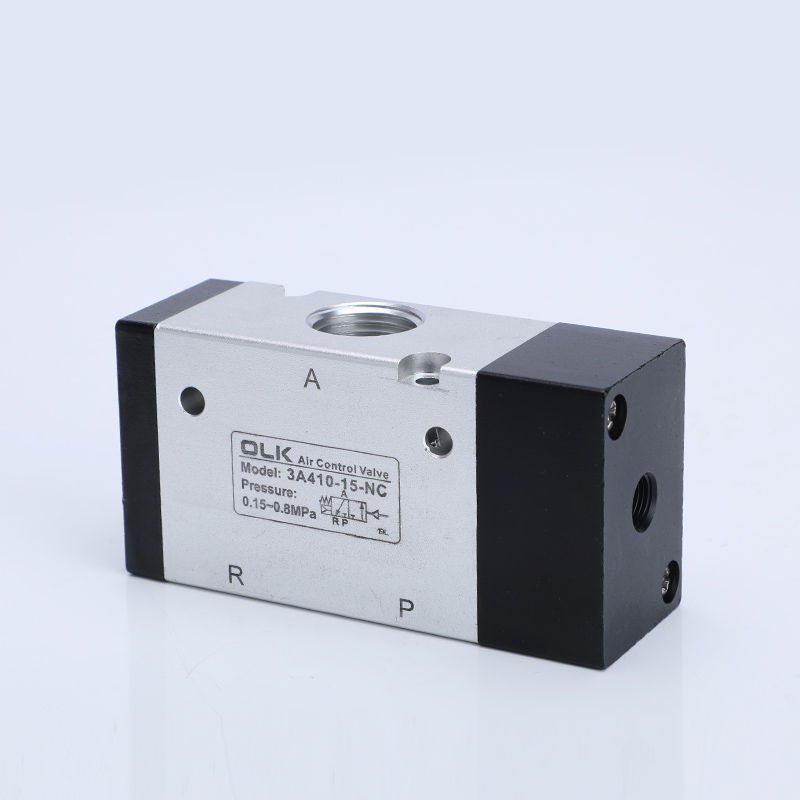

3A410-15 |
G1/2 |
Due posizioni a tre vie |
50,0(2,79) |
|
3A420-15 |
G1/2 |
Due posizioni a tre vie |
50,0(2,79) |
Domande frequenti:
La serie 3A può essere modificata sul campo in NO o NC?
L'autosostituzione generalmente non è consigliata poiché le differenze strutturali in NA/NC riguardano l'assetto, l'orientamento della molla, ecc.
Raccomandazioni:Deselezionare la selezione NO o NC al momento dell'ordine
Se è necessario cambiare il modello, è possibile sostituire il corpo valvola o sostituire l'intera valvola per garantire l'affidabilità
La valvola pneumatica serie 3A NO/NC equivale all'elettrovalvola NO/NC?
Significato coerente: NO=normalmente aperto /NC=normalmente chiuso
Tuttavia, la valvola di controllo pneumatica funziona tramite il segnale della pressione dell'aria e l'elettrovalvola funziona tramite la forza del solenoide della bobina. I due principi sono diversi.

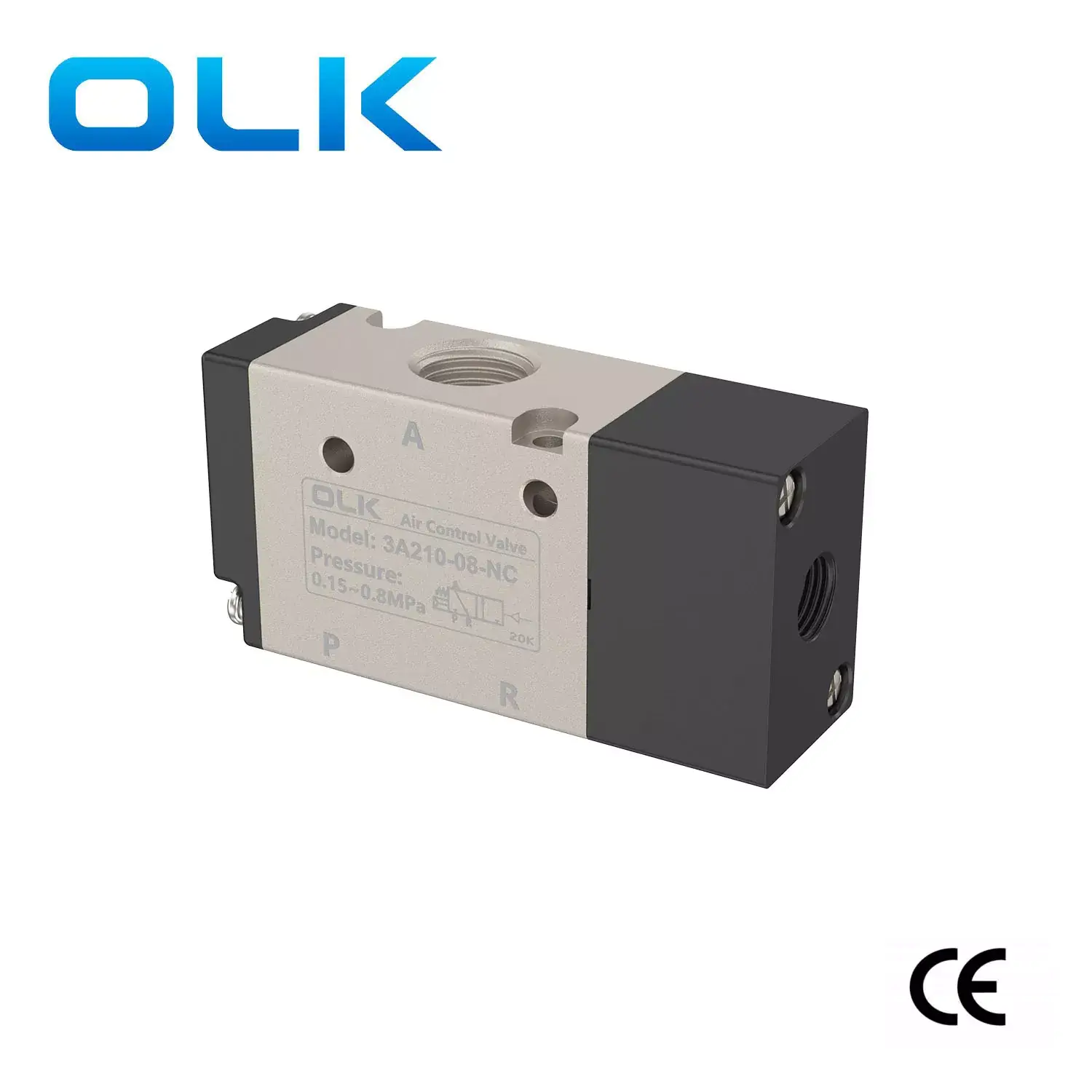

La Serie 3A NO/NC supporta la certificazione CE?
OLK Disponibile in:Certificazione CE (EMC+LVD).

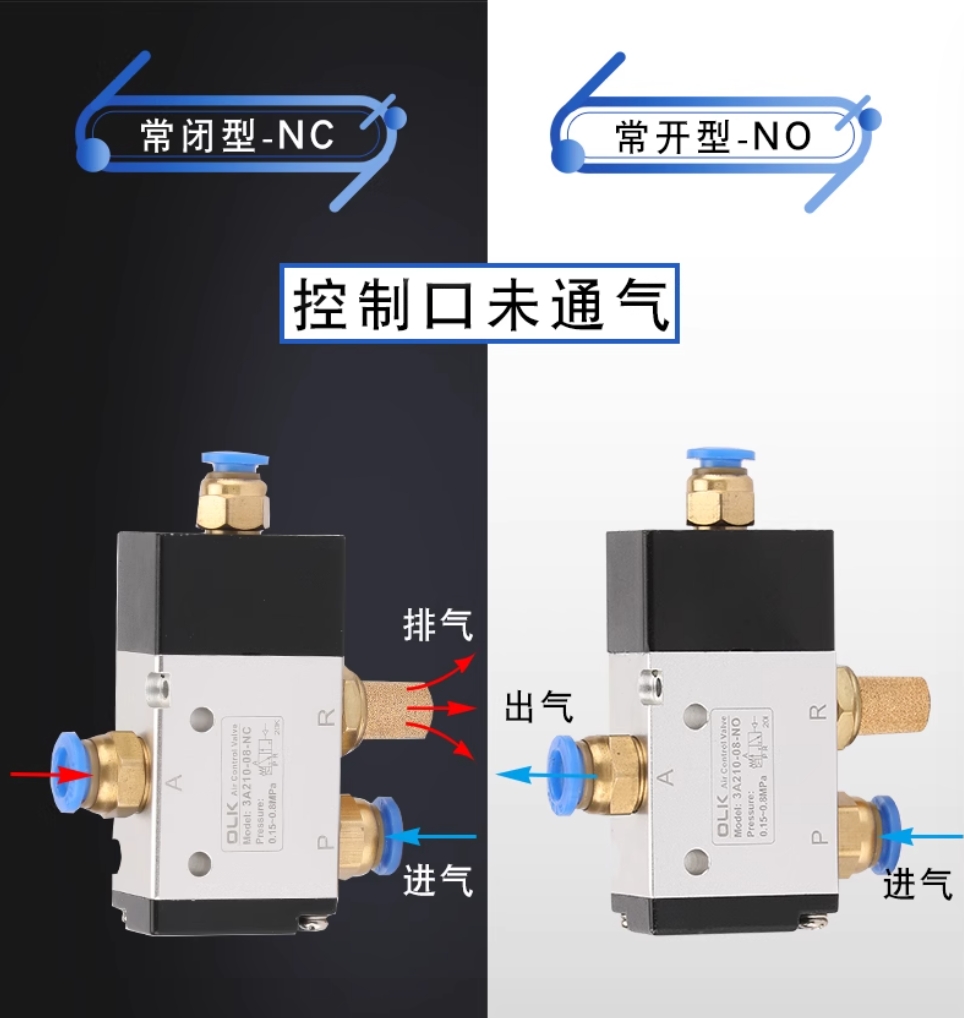

Qual è la differenza tra NO e NC della serie 3A?
NC (normalmente chiuso): la valvola è chiusa quando non c'è aria e può essere aperta solo dopo essere stata azionata dal segnale/pressione dell'aria.
NO (normalmente aperta): la valvola rimane aperta naturalmente quando non si respira e si chiude dopo aver ricevuto il segnale.
