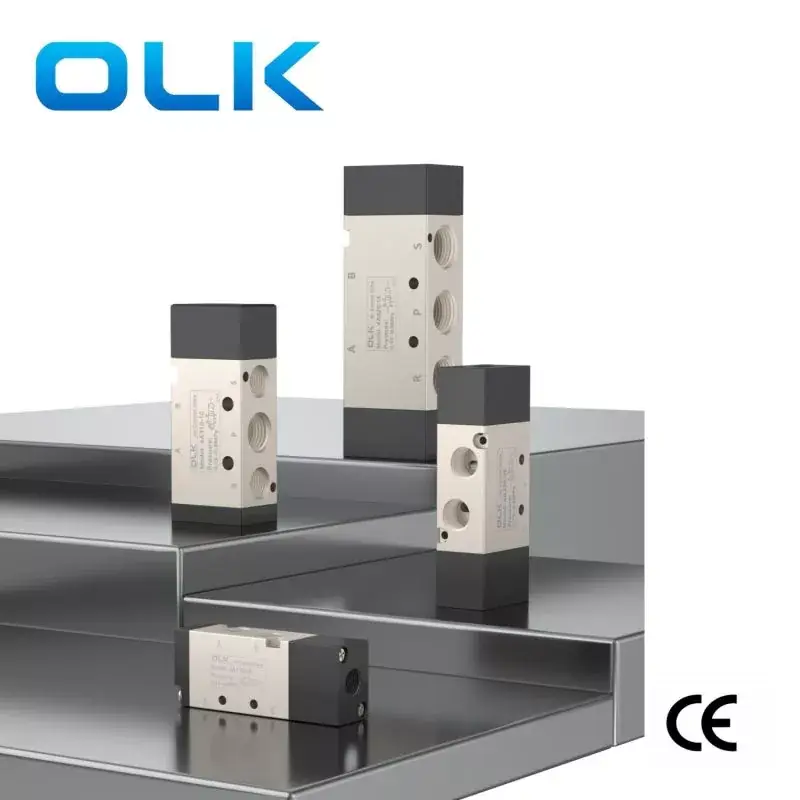

La valvola di controllo dell'aria a 5 vie Ouleikai (OLK) serie 4A consente il controllo e la commutazione di vari fluidi e può controllare cilindri a doppio effetto. La serie 4A è controllata dall'aria, garantendo una rapida velocità di risposta e un funzionamento accurato per garantire la stabilità e la precisione del controllo del gas. È severamente vietato utilizzare questo prodotto in condizioni che eccedono l'intervallo specificato per evitare di comprometterne la durata e la sicurezza.
SIMBOLO:
Codice d'ordinazione
4A
1
10
06
MODELLO
CODICE
TIPO VALVOLA
DIMENSIONE DELLA PORTA
4A: valvola a 5 vie a 2 posizioni/valvola a 5 vie a 3 posizioni
Serie 1:100
10:Singolo solenoide 5/2 vie
M5:M5X0.8
Serie 2:200
20: Elettrovalvola doppia 5/2 vie
06:G1/8
Serie 3:300
30C: Elettrovalvola doppia 5/3 vie centro chiuso
08:G1/4
Serie 4:400
30E: Elettrovalvola doppia 5/3 vie centri in scarico
10:G3/8
30P: Elettrovalvola doppia 5/3 vie centri in pressione
15:SOL1/2

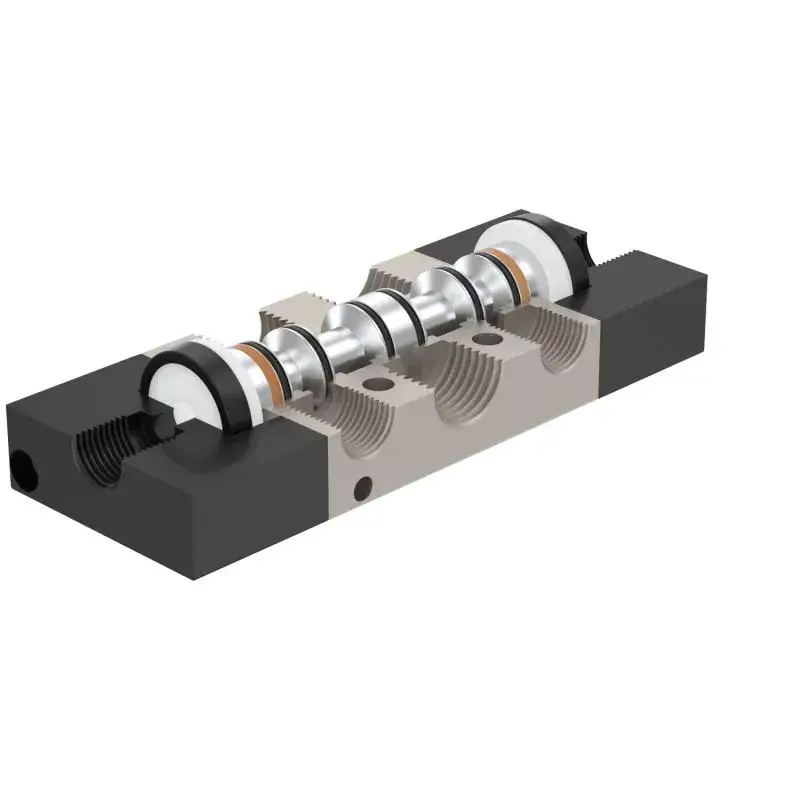

1. Struttura a pistone, tenuta eccellente, reazione reattiva;
2. Le elettrovalvole a tre posizioni offrono tre funzioni centrali tra cui scegliere;
3. Le valvole pneumatiche a due posizioni a doppia testa sono dotate di funzione di memoria;
4. Il foro interno viene lavorato con una tecnica speciale, che garantisce bassa resistenza all'attrito, bassa pressione di avvio e lunga durata;
5. Nessuna necessità di lubrificazione ad olio;
6. Può essere integrato con una base per formare un gruppo valvole, risparmiando spazio di installazione.
|
mezzo di lavoro |
Aria (filtrata attraverso un filtro superiore a 40μm) |
|
Azione |
controllo dell'aria esterna |
|
lubrificante |
inutile |
|
Intervallo di pressione di esercizio MPa(psi) |
0,15∼0,8(21~114) |
|
Resistenza alla pressione garantita |
1,5 MPa (215 psi) |
|
Temperatura di esercizio °C |
-20∼70 |
|
Materiale del corpo |
lega di alluminio |
|
modello |
Diametro della porta |
numero di posizioni |
frequenza operativa più alta |
Sezione trasversale effettiva mm² (valore CV) |
|
4A110-M5 |
M5 |
2 posizioni 5 vie |
5 volte/secondo |
5,5(0,31) |
|
4A120-M5 |
M5 |
2 posizioni 5 vie |
5 volte/secondo |
5,5(0,31) |
|
4A130C-M5 |
M5 |
Tre posizioni a cinque vie |
3 volte/secondo |
5,0(0,28) |
|
4A130E-M5 |
M5 |
Tre posizioni a cinque vie |
3 volte/secondo |
5,0(0,28) |
|
4A130P-M5 |
M5 |
Tre posizioni a cinque vie |
3 volte/secondo |
5,0(0,28) |
|

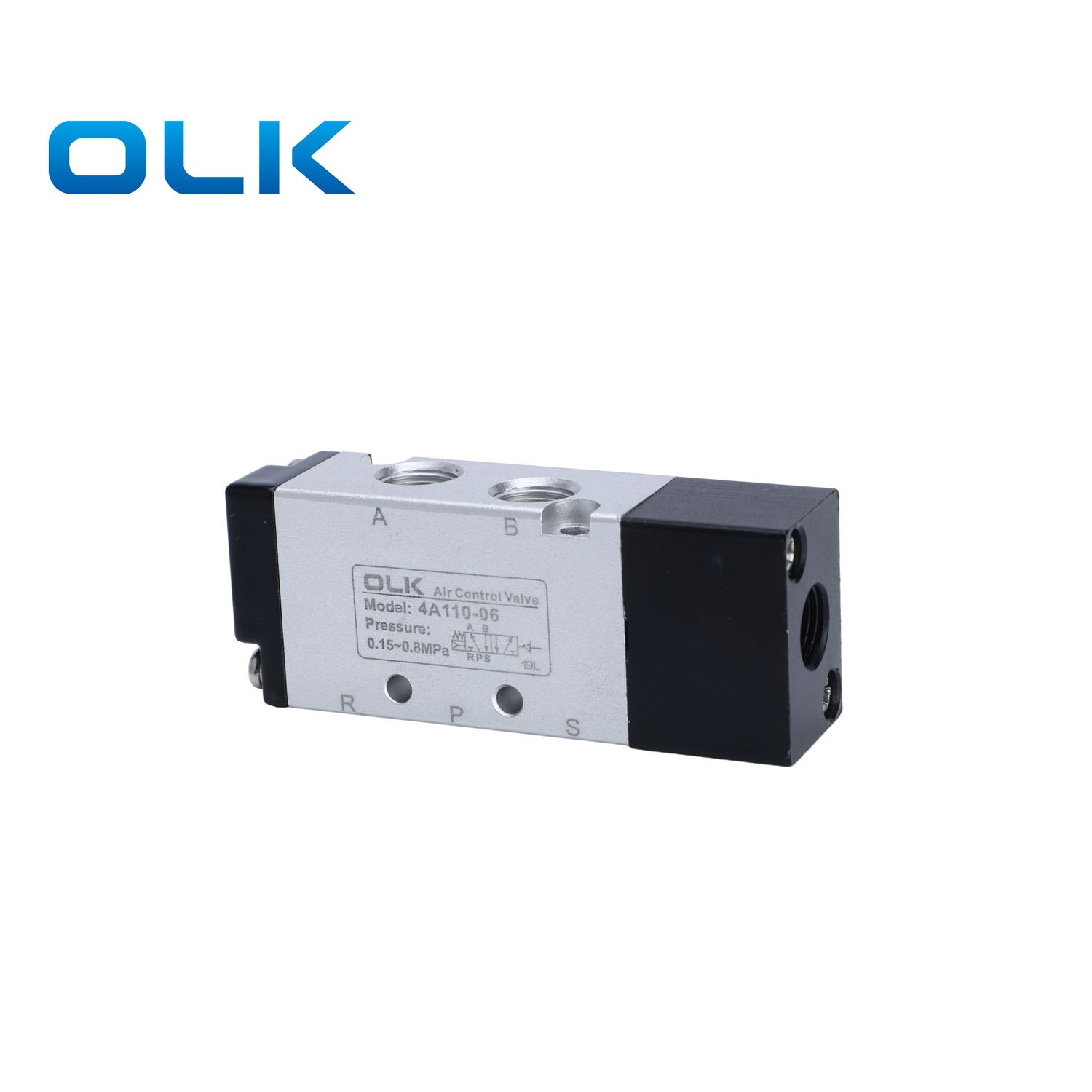

4A110-06 |
G1/8 |
2 posizioni 5 vie |
5 volte/secondo |
12,0(0,67) |
|

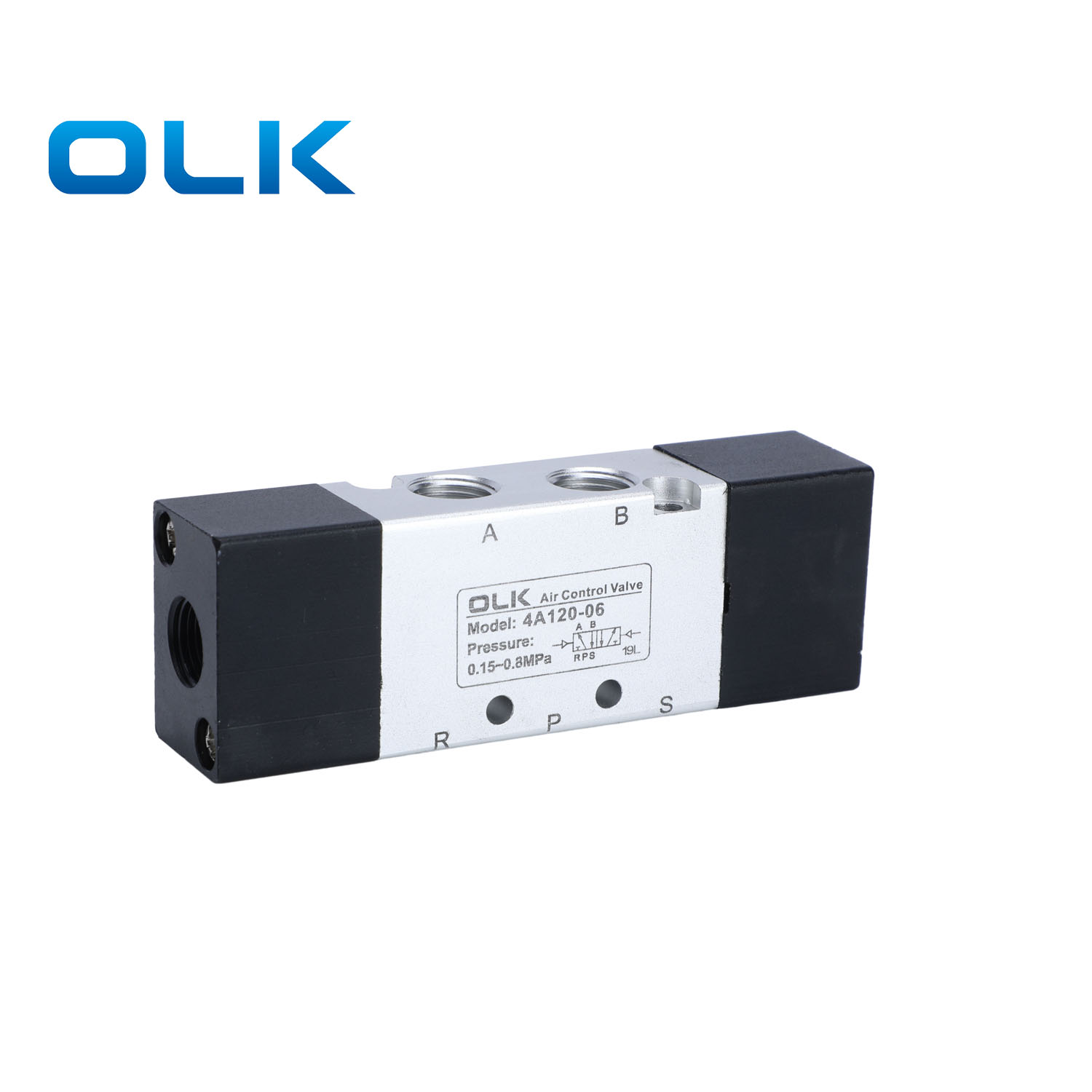

4A120-06 |
G1/8 |
2 posizioni 5 vie |
5 volte/secondo |
12,0(0,67) |
|

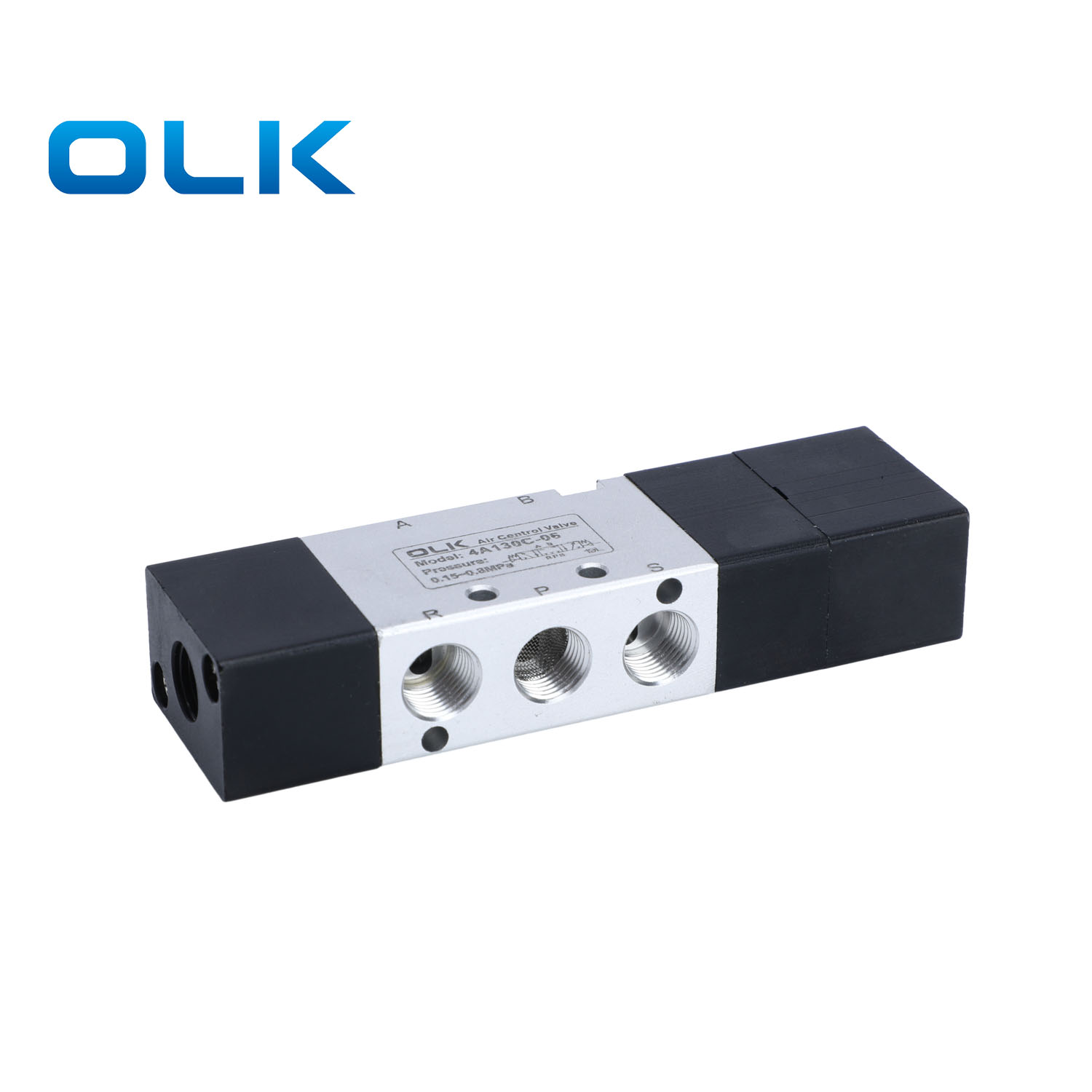

4A130C-06 |
G1/8 |
Tre posizioni a cinque vie |
3 volte/secondo |
9,0(0,50) |
|
4A130E-06 |
G1/8 |
Tre posizioni a cinque vie |
3 volte/secondo |
9,0(0,50) |
|
4A130P-06 |
G1/8 |
Tre posizioni a cinque vie |
3 volte/secondo |
9,0(0,50) |
|
4A210-06 |
G1/8 |
2 posizioni 5 vie |
5 volte/secondo |
14,0(0,78) |
|

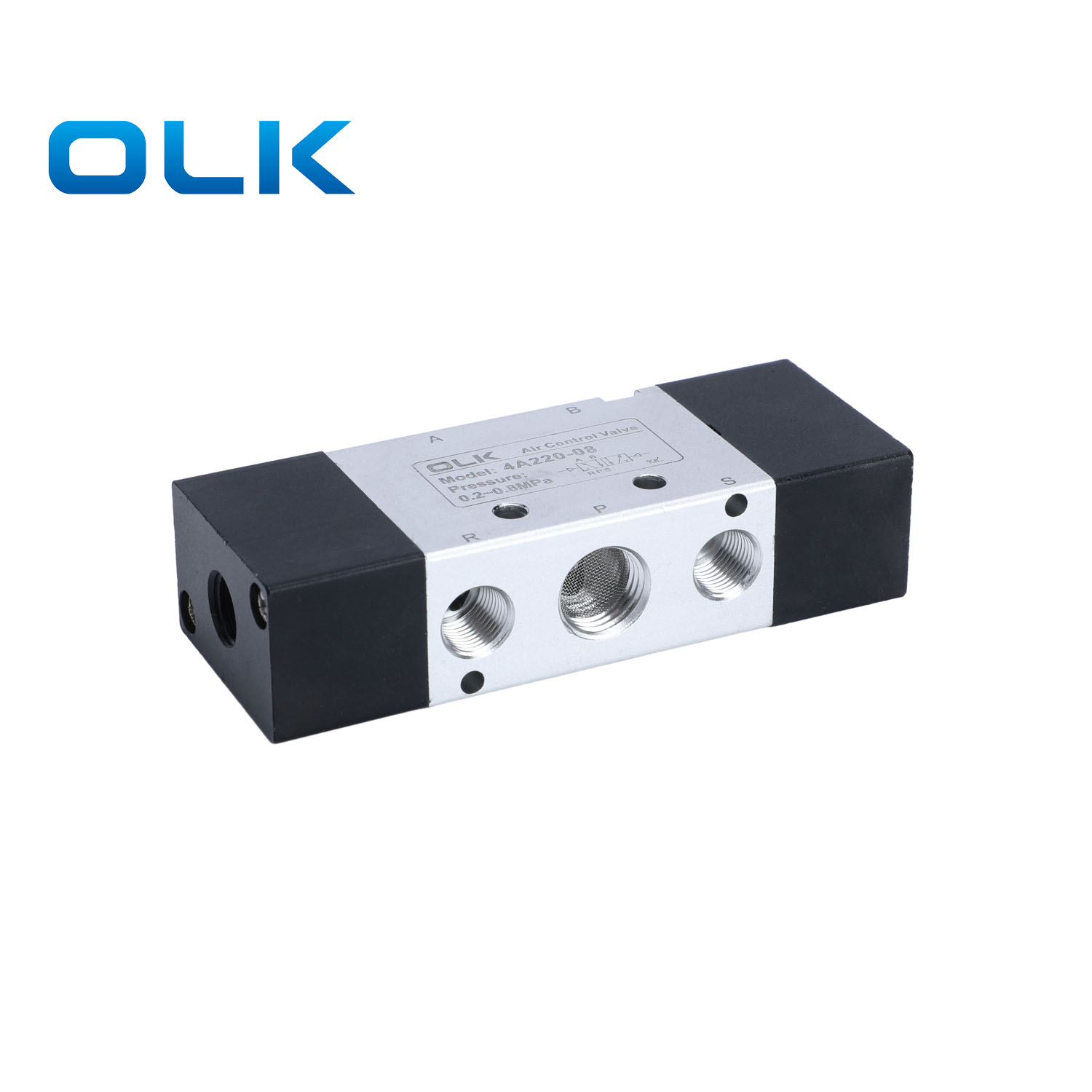

4A220-06 |
G1/8 |
2 posizioni 5 vie |
5 volte/secondo |
14,0(0,78) |
|
4A230C-06 |
G1/8 |
Tre posizioni a cinque vie |
3 volte/secondo |
12,0(0,67) |
|
4A230E-06 |
G1/8 |
Tre posizioni a cinque vie |
3 volte/secondo |
12,0(0,67) |
|
4A230P-06 |
G1/8 |
Tre posizioni a cinque vie |
3 volte/secondo |
12,0(0,67) |
|

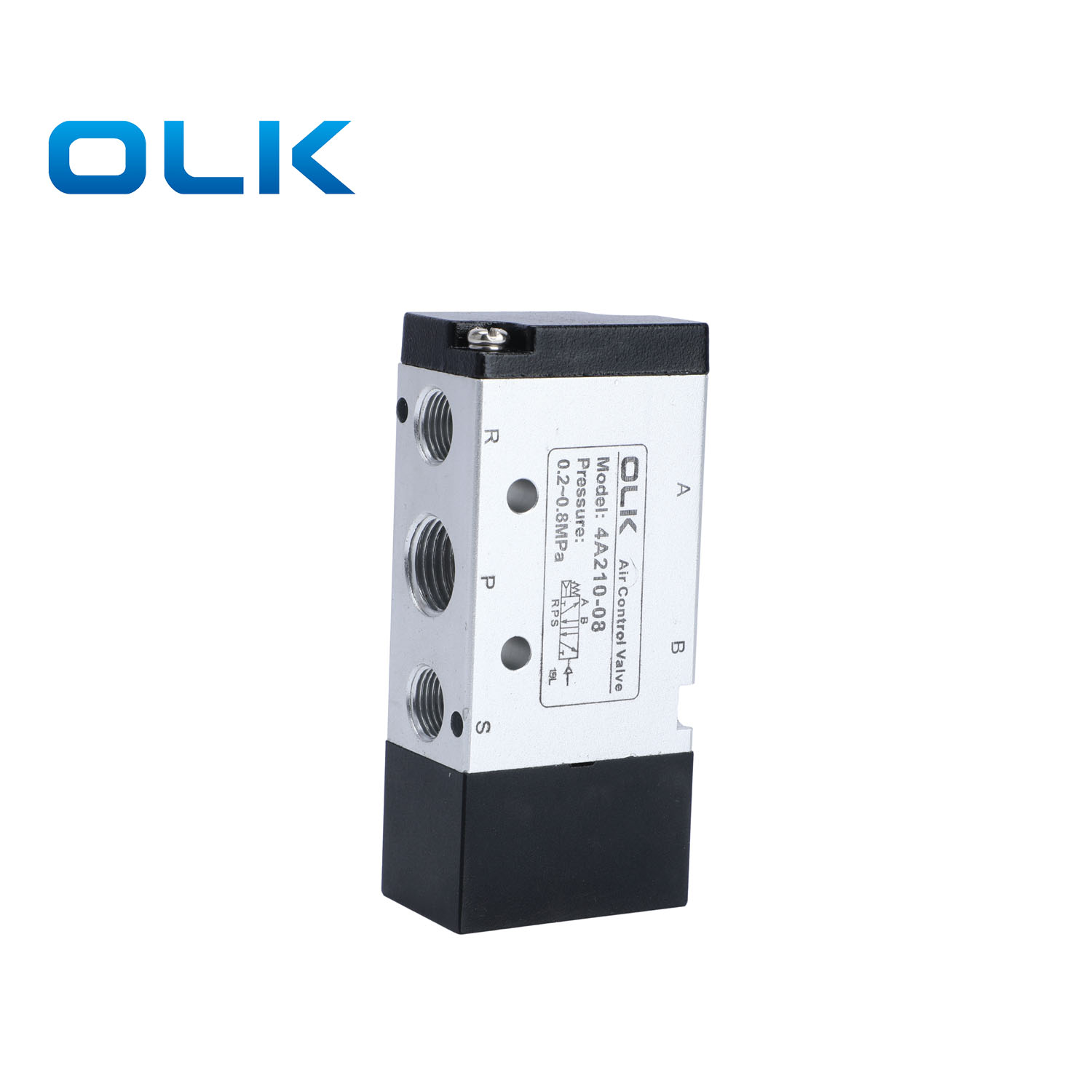

4A210-08 |
Ingresso=Uscita=G1/4 Scarico=PT1/8 |
2 posizioni 5 vie |
5 volte/secondo |
16,0(0,89) |
|
4A220-08 |
Ingresso=Uscita=G1/4 Scarico=PT1/8 |
2 posizioni 5 vie |
5 volte/secondo |
16,0(0,89) |
|
4A230C-08 |
Ingresso=Uscita=G1/4 Scarico=PT1/8 |
Tre posizioni a cinque vie |
3 volte/secondo |
12,0(0,67) |
|
4A230E-08 |
Ingresso=Uscita=G1/4 Scarico=PT1/8 |
Tre posizioni a cinque vie |
3 volte/secondo |
12,0(0,67) |
|
4A230P-08 |
Ingresso=Uscita=G1/4 Scarico=PT1/8 |
Tre posizioni a cinque vie |
3 volte/secondo |
12,0(0,67) |
|
4A310-08 |
G1/4 |
2 posizioni 5 vie |
4 volte/secondo |
25,0(1,40) |
|
4A320-08 |
G1/4 |
2 posizioni 5 vie |
4 volte/secondo |
25,0(1,40) |
|
4A330C-08 |
G1/4 |
Tre posizioni a cinque vie |
3 volte/secondo |
18,0(1,00) |
|
4A330E-08 |
G1/4 |
Tre posizioni a cinque vie |
3 volte/secondo |
18,0(1,00) |
|
4A330P-08 |
G1/4 |
Tre posizioni a cinque vie |
3 volte/secondo |
18,0(1,00) |
|
4A310-10 |
Ingresso=Uscita=G3/8 Scarico=PT1/4 |
2 posizioni 5 vie |
4 volte/secondo |
30,0(1,67) |
|
4A320-10 |
Ingresso=Uscita=G3/8 Scarico=PT1/4 |
2 posizioni 5 vie |
4 volte/secondo |
30,0(1,67) |
|
4A330C-10 |
Ingresso=Uscita=G3/8 Scarico=PT1/4 |
Tre posizioni a cinque vie |
3 volte/secondo |
18,0(1,00) |
|
4A330E-10 |
Ingresso=Uscita=G3/8 Scarico=PT1/4 |
Tre posizioni a cinque vie |
3 volte/secondo |
18,0(1,00) |
|
4A330P-10 |
Ingresso=Uscita=G3/8 Scarico=PT1/4 |
Tre posizioni a cinque vie |
3 volte/secondo |
18,0(1,00) |
|
4A410-15 |
G1/2 |
2 posizioni 5 vie |
3 volte/secondo |
50,0(2,79) |
|
4A420-15 |
G1/2 |
2 posizioni 5 vie |
3 volte/secondo |
50,0(2,79) |
|
4A430C-15 |
G1/2 |
Tre posizioni a cinque vie |
3 volte/secondo |
30,0(1,67) |
|
4A430E-15 |
G1/2 |
Tre posizioni a cinque vie |
3 volte/secondo |
30,0(1,67) |
|
4A430P-15 |
G1/2 |
Tre posizioni a cinque vie |
3 volte/secondo |
30,0(1,67) |
