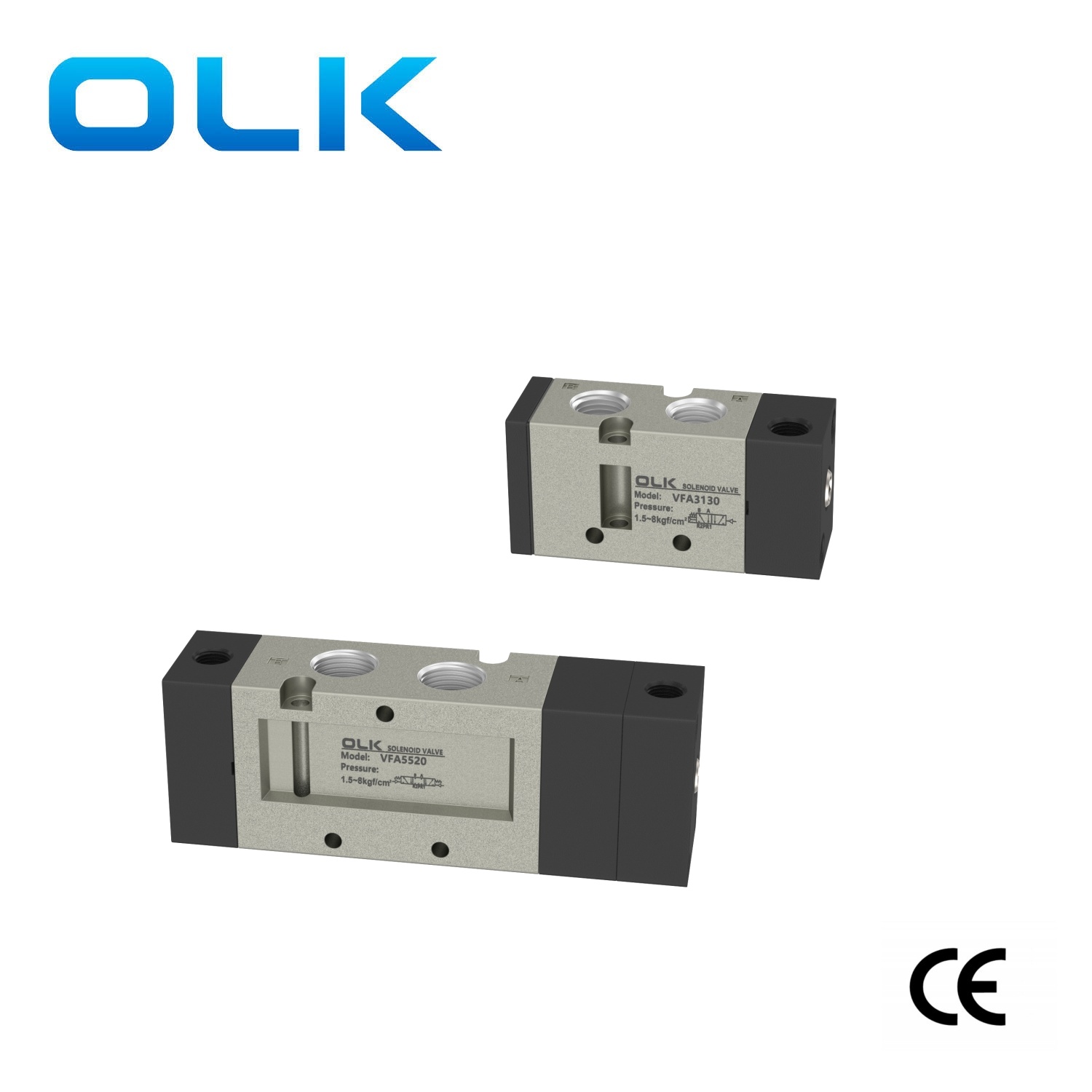

Le valvole di inversione a controllo pneumatico della serie VFA di Ouleikai (OLK) offrono tre opzioni di percorso dell'aria: a tre vie a due vie, a cinque porte a due vie e a cinque porte a tre vie. Il nucleo della valvola commuta mediante pressione pneumatica per cambiare la direzione del flusso d'aria. Questa pressione pneumatica è nota come pressione pilota o pressione di controllo, fornita esternamente. Le filettature dell'interfaccia del corpo della valvola di controllo dell'aria VFA sono prive di bave e l'interno del corpo della valvola è liscio. Utilizza uno schermo filtrante da 40 micron per un'efficiente filtrazione delle impurità, prolungando la durata dell'anello di tenuta.
La valvola di controllo pneumatico VFA è ampiamente utilizzata in vari settori industriali come petrolchimico, produzione di energia, farmaceutico, ecc., per il controllo della direzione e del flusso del gas. Inoltre, può essere utilizzato anche nei sistemi di automazione industriale per attività quali il controllo delle tubazioni dei liquidi, il controllo delle tubazioni del gas e il controllo automatizzato delle linee di produzione.
SIMBOLO:
Codice di ordinazione
VF3
130
4
G
B
02
SERIE
BOBINA E POSIZIONE
VOLTAGGIO
TIPO LINEA
MANUALE
DIMENSIONE DELLA PORTA
Elettrovalvola monosolenoide 130:5/2 vie
3:110 V CA
G:TIPO LINEA
02:PT1/4
230: Elettrovalvola doppia 5/2 vie
4:220 V CA
D: DA
330: Elettrovalvola doppia 5/2 vie centro chiuso
5:24 V CC
DZ:DIN CON LUCE
430:230:Elettrovalvola doppia 5/2 vie centro scarico
6:12 V CC
530:230:Elettrovalvola doppia 5/2 vie centri in pressione
|
mezzo di lavoro |
Aria (filtrata attraverso un filtro superiore a 40μm) |
|
Azione |
controllo dell'aria esterna |
|
lubrificante |
inutile |
|
Intervallo di pressione di esercizio MPa(psi) |
0,15~0,9 |
|
modello |
Diametro della porta |
numero di posizioni |
Sezione trasversale effettiva mm² (valore CV) |
|
VFA3130-02 |
Ingresso=Uscita=PT1/4 Scarico=PT1/8 |
2 posizioni 5 vie |
18(1) |
|
VFA3230-02 |
Ingresso=Uscita=PT1/4 Scarico=PT1/8 |
2 posizioni 5 vie |
18(1) |
|
VFA3330-02 |
Ingresso=Uscita=PT1/4 Scarico=PT1/8 |
Tre posizioni a cinque vie |
18(1) |
|
VFA3430-02 |
Ingresso=Uscita=PT1/4 Scarico=PT1/8 |
Tre posizioni a cinque vie |
18(1) |
|
VFA3530-02 |
Ingresso=Uscita=PT1/4 Scarico=PT1/8 |
Tre posizioni a cinque vie |
18(1) |
|
VFA5120-03 |
PT3/8 |
2 posizioni 5 vie |
45(2,5) |
|
VFA5220-03 |
PT3/8 |
2 posizioni 5 vie |
45(2,5) |
|
VFA5320-03 |
PT3/8 |
Tre posizioni a cinque vie |
45(2,5) |
|
VFA5420-03 |
PT3/8 |
Tre posizioni a cinque vie |
45(2,5) |
|
VFA5520-03 |
PT3/8 |
Tre posizioni a cinque vie |
45(2,5) |
