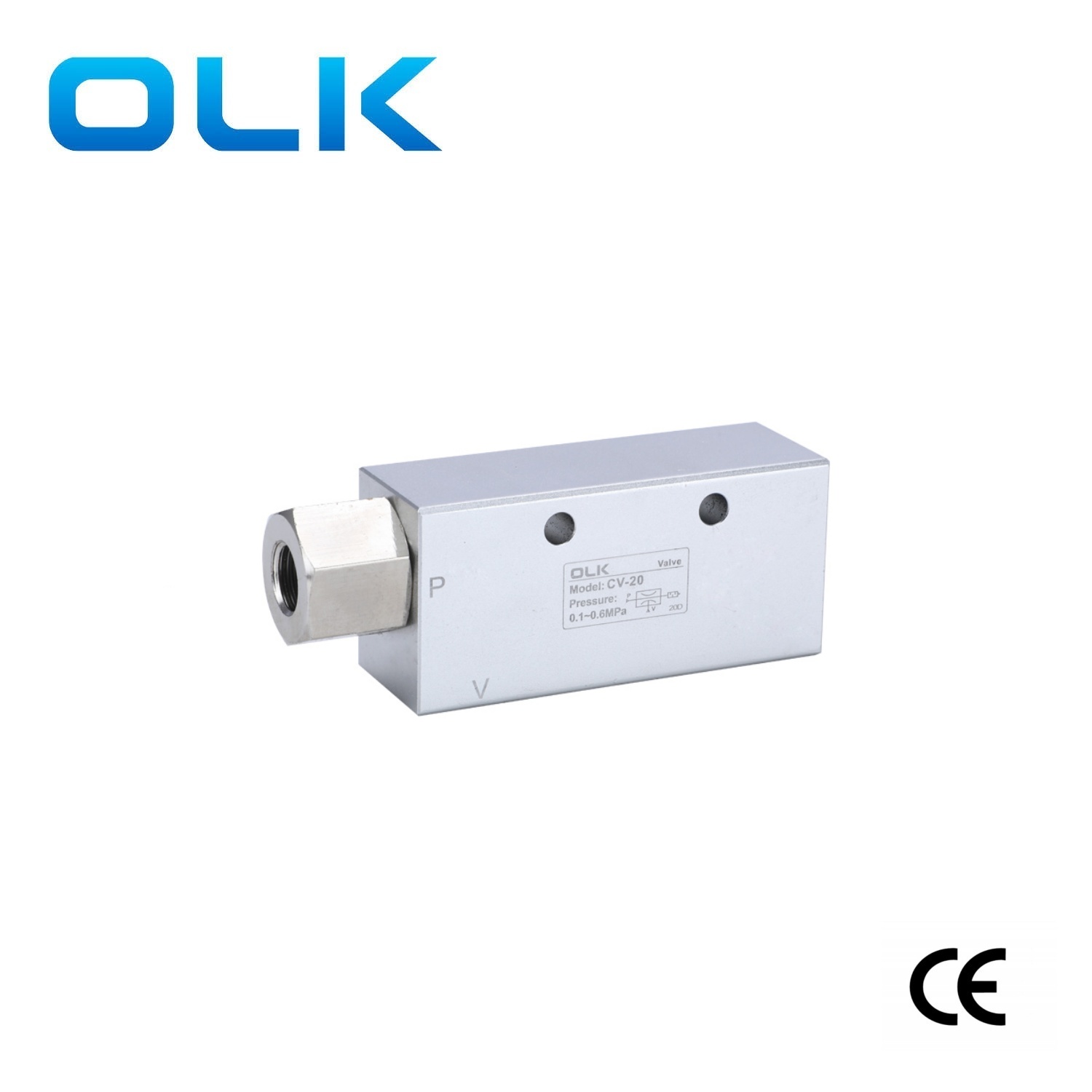

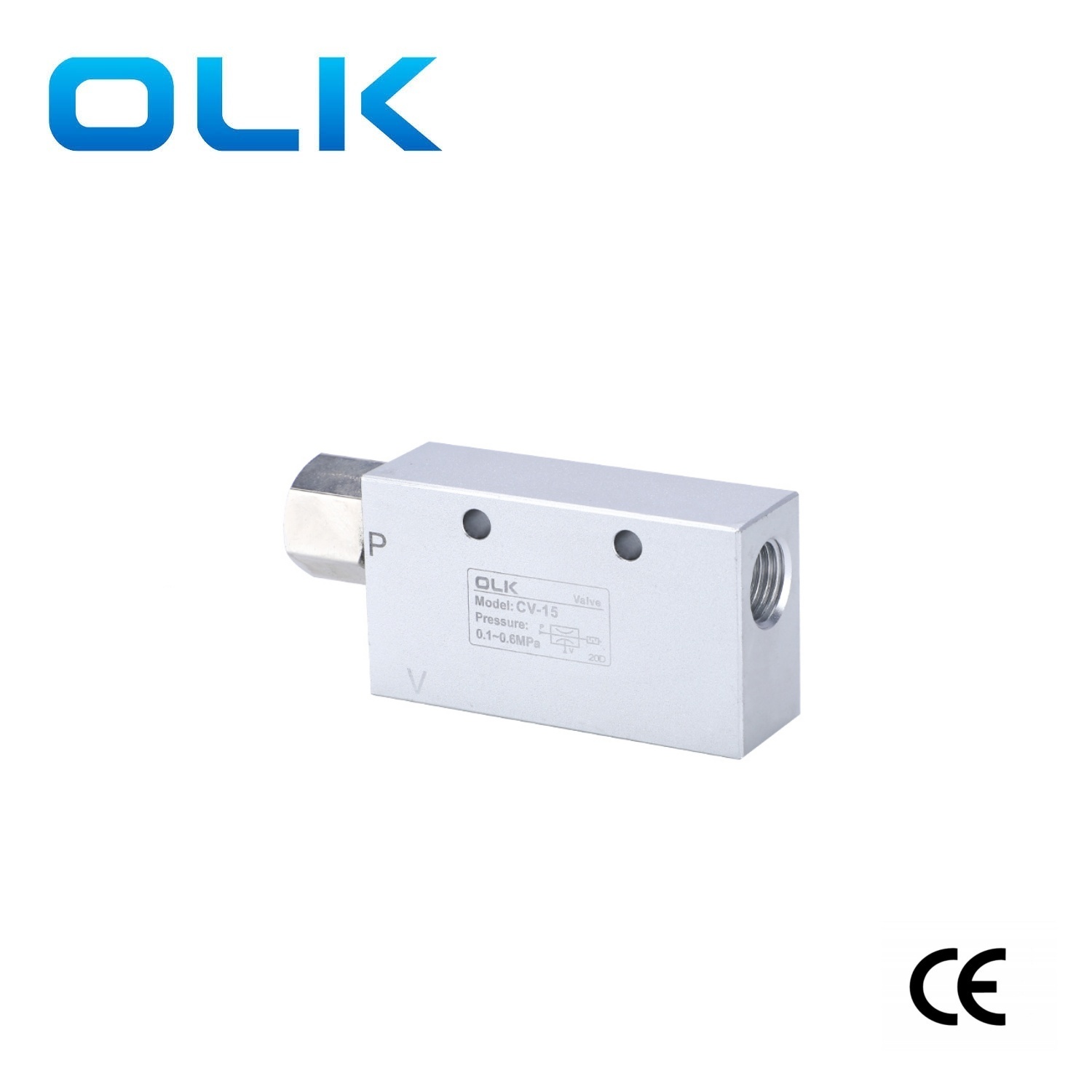

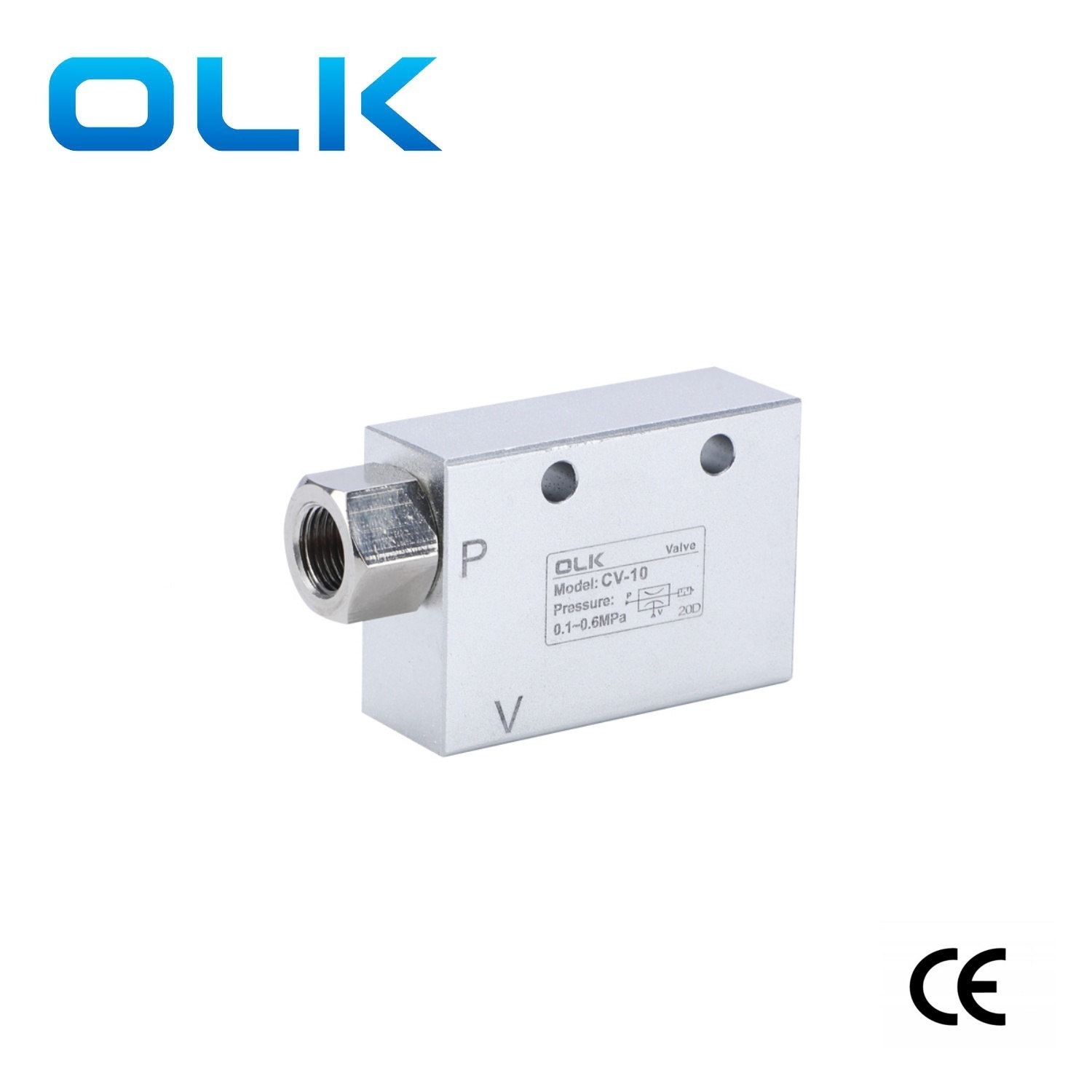

Generatori di vuoto CV

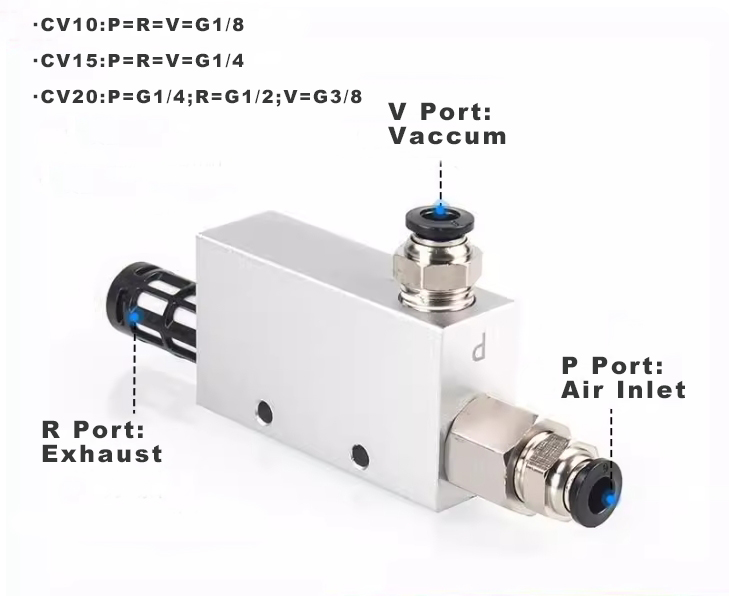

I generatori di vuoto CV di Ouleikai (OLK) vengono utilizzati per fornire l'ambiente di vuoto necessario per gli ugelli o i dispositivi di aspirazione. La porta di aspirazione deve essere collegata all'aria compressa, mentre la ventosa è collegata alla porta del vuoto. Quando l'aria compressa fluisce dall'attacco di aspirazione all'attacco di scarico, viene generato un vuoto nell'attacco del vuoto. Questa forza del vuoto può essere utilizzata per far aderire oggetti, svolgere compiti come fissare o sostenere, migliorando così l'efficienza operativa nella produzione industriale.

I generatori di vuoto OLK CV hanno una struttura semplice e una lunga durata.

Caratteristiche del generatore di vuoto serie CV:

1.Un generatore di vuoto che utilizza aria compressa per formare il vuoto può essere utilizzato in combinazione con una ventosa a vuoto per trasportare materiali.

2.Generatori di vuoto con un'ampia gamma di tipi e prestazioni per soddisfare i requisiti applicativi. La serie CV è un generatore di vuoto a piastre.

Simbolo:

Generatore di vuoto serie CV  Parametri generali

Generatore di vuoto serie CV parametri diversi

Precauzioni per il generatore di vuoto CV

1.La portata del generatore deve essere scelta correttamente.

Se la portata è troppo grande e non adatta, la differenza di pressione del vuoto tra "aspirazione attivata" e "aspirazione disattivata" non sarà chiara.

Ciò potrebbe causare il mancato funzionamento del vacuostato.

Anche le valvole logiche del vuoto potrebbero avere lo stesso problema. Si prega di prestare particolare attenzione e fare riferimento alle relative note condivise in precedenza.

2.L'alimentazione dell'aria al generatore di vuoto deve essere asciutta e pulita.

Se necessario, tra l'attacco del vuoto e la ventosa è necessario installare un filtro del vuoto.

Non aspirare acqua e soprattutto olio, poiché ciò potrebbe bloccare l'ugello.

L'uscita del silenziatore non deve essere ostruita.

Se si allunga il tubo di scarico, tenere presente che uno scarico inadeguato può causare una caduta della pressione del vuoto.

3. A volte il sistema di aspirazione collega un tubo di scarico per aiutare la ventosa a rilasciare rapidamente il pezzo.

In questo caso, assicurarsi che la pressione di scarico e il flusso non siano troppo elevati.

Se troppo alto, potrebbe far esplodere il pistone di rilevamento della pressione e causare il guasto del generatore.

Domande frequenti:

Qual è la differenza tra un generatore di vuoto e una pompa per vuoto?

Una pompa per vuoto crea una pressione negativa sulla porta di aspirazione e scarica direttamente nell'atmosfera. Rimuove il gas mantenendo una grande differenza di pressione tra l'ingresso e l'uscita.

Un generatore di vuoto utilizza il flusso di aria compressa per creare il vuoto.

Quali accessori sono necessari per il generatore di vuoto CV?

Un silenziatore e due raccordi

Perché non esiste un parametro separato per la forza di aspirazione?

La forza di aspirazione dipende sia dal livello di vuoto del generatore che dalla dimensione della ventosa.

Formula: Pressione × Area = Forza.

La dimensione della ventosa è fissa, ma il livello di vuoto cambia con il generatore e la portata. Fare riferimento alla spiegazione dei parametri per i dettagli.

Perché non si riesce a raggiungere il vuoto massimo?

Se il flusso di aspirazione è troppo piccolo, non sarà in grado di superare le perdite, causando una caduta di pressione. Potrebbe anche essere dovuto a un'alimentazione d'aria insufficiente al generatore.

Se il generatore raggiunge già il vuoto massimo ma l'aspirazione è ancora debole, la ventosa potrebbe essere troppo piccola. In questo caso la sostituzione del generatore non aumenterà l'aspirazione.

Quale generatore di vuoto ha un'aspirazione più forte?

Un generatore stesso non ha un parametro di “forza di aspirazione”, solo un livello massimo di vuoto.

Il vuoto massimo non è uguale al vuoto effettivo. La vera differenza tra i modelli è la portata del vuoto.

Forza di aspirazione = Vuoto × Area della ventosa. È la combinazione tra generatore e ventosa che determina l'aspirazione.

Se la portata del vuoto di un generatore è troppo bassa per l'applicazione, il livello del vuoto diminuirà e l'aspirazione non sarà sufficiente. In tal caso, dovresti scegliere
