Trasmettitori Relè pneumatico-elettrico

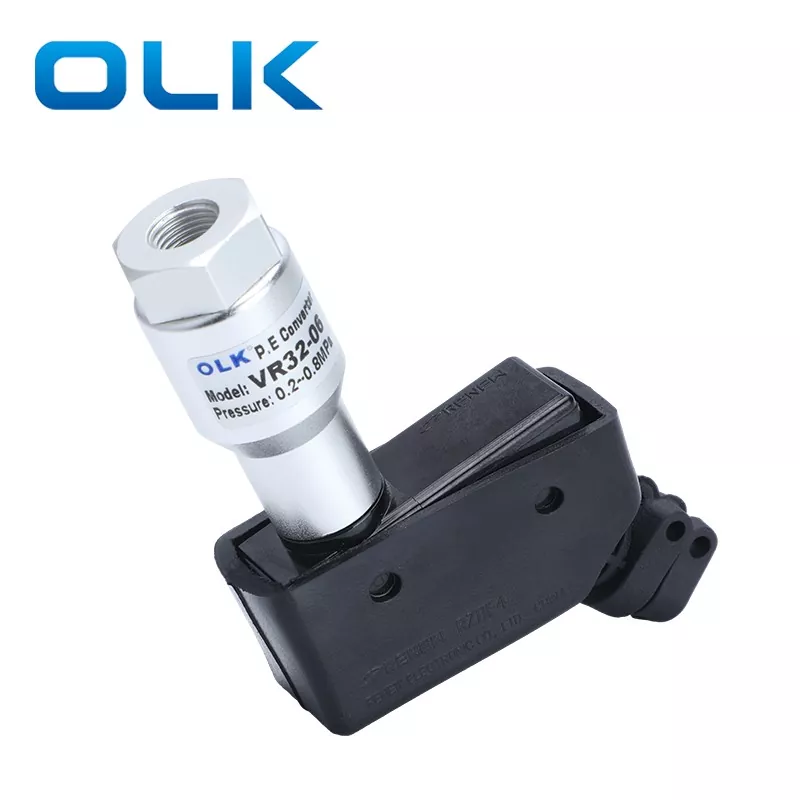

Trasmettitori OLK Relè pneumatico-elettrico la serie TIPO SMC VR3200 è un pressostato che converte i segnali pneumatici in segnali elettrici. È composto da cinque parti principali: microinterruttore, molla, pistone, corpo e coperchio. La pressione di esercizio è 0,1-1,0 MPa. VR3200 Le interfacce filettate di precisione pneumatico-elettriche non si staccano facilmente. Entrambe le estremità sono dotate di tappi antipolvere e l'uso di una speciale copertura protettiva le rende più durevoli e ne prolunga la durata.

Simbolo:

Applicazioni dei pressostati:

1.Rilevamento della pressione del cilindro: il pressostato pneumatico rileva la pressione nei cilindri.

2. Conferma del vuoto sui bracci robotici: vicino alla ventosa di un braccio robotico su un trasportatore automatico, l'interruttore conferma l'aspirazione.

3. Rilevamento perdite di gas: utilizzando un sensore di bassa pressione, l'interruttore rileva piccole variazioni di gas per misurare le perdite.

4. Gestione della pressione di alimentazione: collegando un pressostato a un regolatore in un sistema pneumatico, la pressione di alimentazione può essere impostata in base al valore di pressione visualizzato. Durante il funzionamento, il valore visualizzato mostra se la pressione di alimentazione è anomala. Ad esempio, in una linea di produzione di lavaggio, più pressostati del fluido monitorano la fornitura di acqua, olio, ecc. Sui cilindri idraulici, i pressostati confermano la forza del martello.

5. Rilevamento della posizione: un pressostato digitale rileva la contropressione dell'ugello per confermare la posizione dei pezzi.

6. Controllo del flusso d'aria

7. Monitoraggio dell'intasamento del filtro: un sensore di pressione differenziale misura la differenza di pressione su entrambi i lati del filtro. Una differenza maggiore indica un maggiore intasamento. In base allo stato di intasamento il filtro può essere pulito o sostituito.

8. Rilevamento del livello del liquido: un sensore di pressione differenziale rileva i livelli del liquido sigillando la porta dell'aria inferiore. Al variare del livello del liquido, la pressione netta nel tubo verticale collegato cambia, consentendo il rilevamento del livello.

Trasmettitori serie SMC tipo VR320: relè pneumatico-elettrico Parametri generali

Domande frequentiper convertitore elettropneumatico VR32:

1.Il relè elettropneumatico VR32 può sostituire direttamente il VR3200 o VR3201 di SMC?

SÌ. La serie VR32 di OLK è completamente compatibile con la serie SMC VR3200/3201 in termini di dimensioni di montaggio, dimensioni della porta (1/8") e prestazioni elettriche. È una sostituzione immediata al 100% con un prezzo più competitivo. Sostituzione VR3200 conveniente!

2.Qual è la differenza tra un convertitore VR32 e un pressostato?

Il VR32 è un relè pneumatico-elettrico meccanico progettato per convertire un segnale pneumatico in un segnale di contatto elettrico. È semplice e durevole, utilizzato principalmente per rilevare lo stato "Aria ON/OFF" o la conferma della corsa. I pressostati, invece, sono spesso dotati di display digitali e scale di regolazione precise per il monitoraggio di valori di pressione specifici.

3.Quali sono gli scenari applicativi tipici dei convertitori pneumatico-elettrici VR32?

Relè di rilevamento della posizione del cilindro:

Rilevamento del limite della corsa del cilindro: quando il cilindro raggiunge il limite, la pressione aumenta e VR32 invia un segnale al PLC, spingendo la macchina a procedere alla fase successiva.

Interblocco di sicurezza: la macchina si avvia solo quando la pressione dell'aria raggiunge lo standard e il circuito è collegato.
