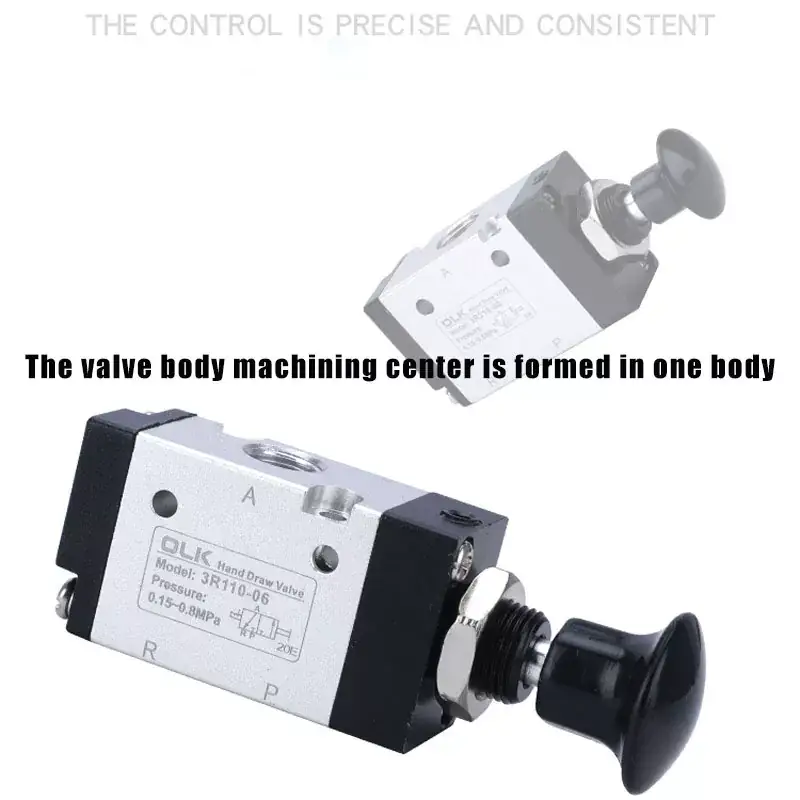

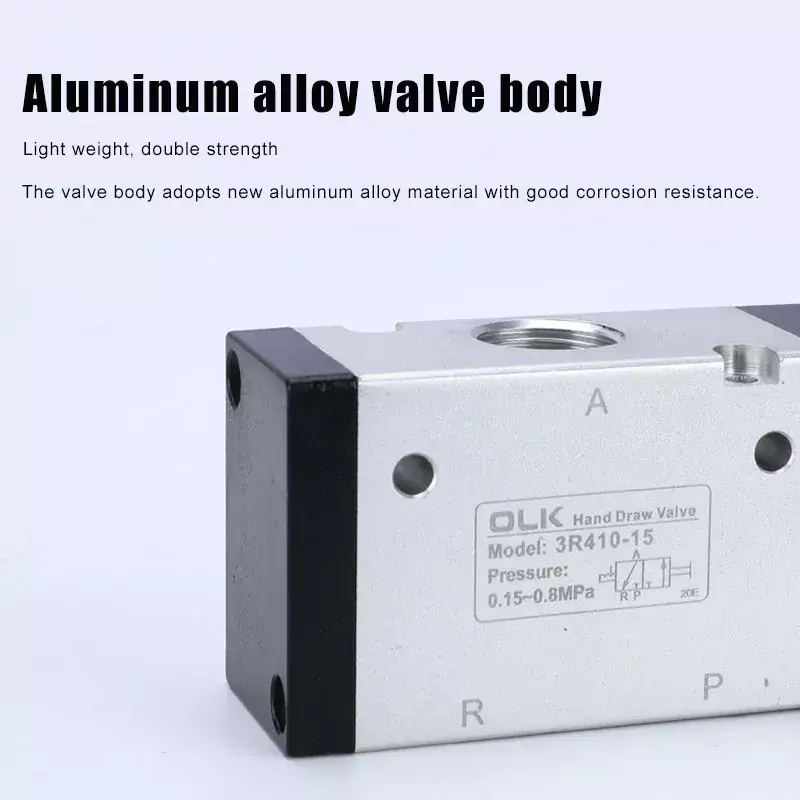

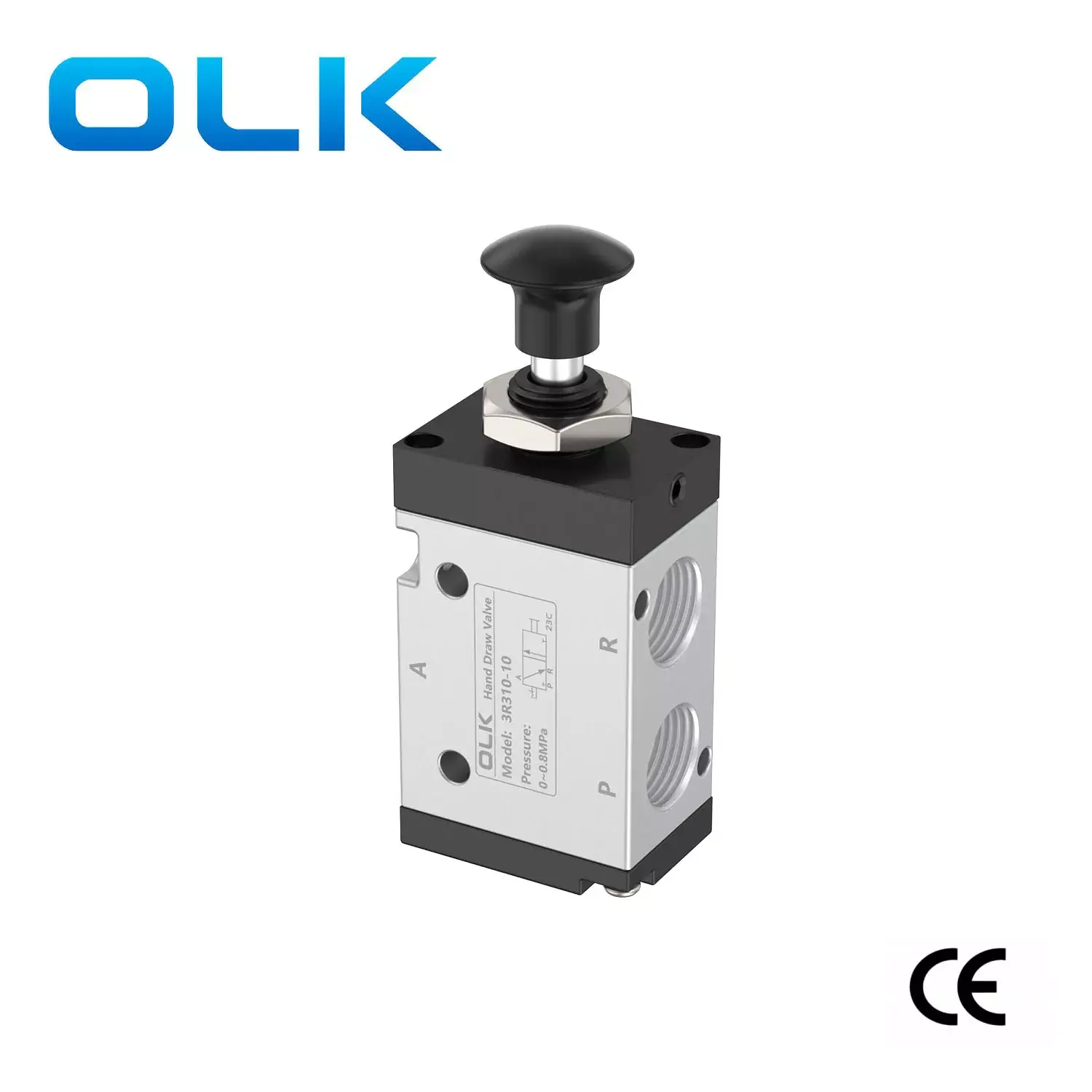

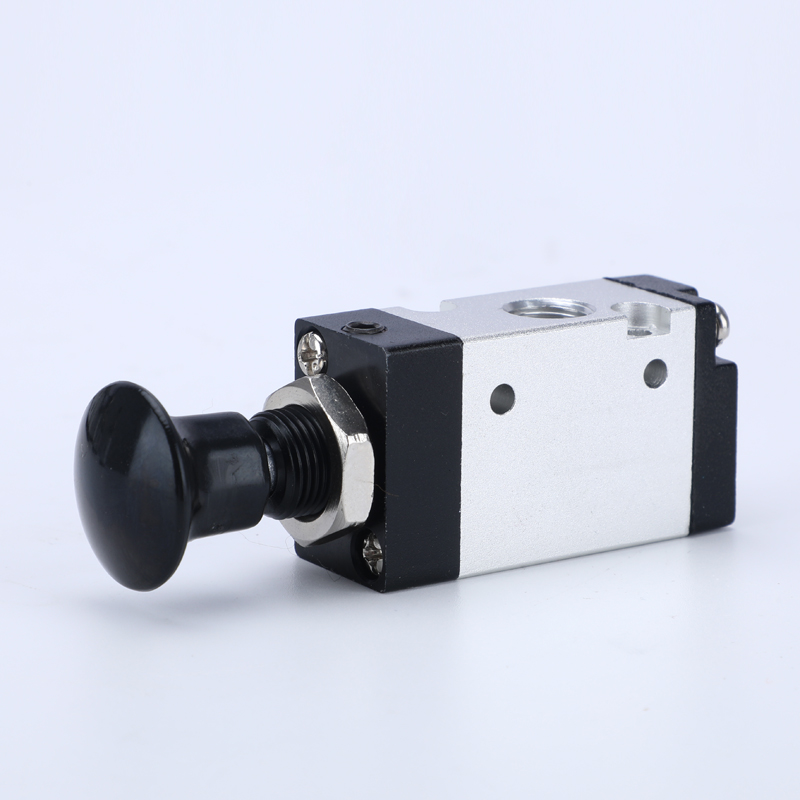

Ouleikai (OLK) produce la valvola a leva manuale serie 3R dal 2003, che può sostituire la valvola manuale serie AIR TAC tipo 3L. La valvola manuale 3R controlla la direzione mediante azionamento manuale diretto. La valvola a tre vie a due vie ha un ingresso, un'uscita e una porta di scarico. L'ingresso è dotato di uno schermo filtrante per rimuovere le impurità dall'aria, prevenendo la contaminazione e la perdita d'aria dell'anello di tenuta. La superficie del corpo valvola in alluminio è sabbiata e le interfacce sono prive di bave, con diversi diametri di tubo tra cui scegliere (M5, G1/8, G1/4, G3/8, G1/2).
valvola manuale serie 3R SIMBOLO:
| Codice di ordinazione: |
|||
| 3R | 2 | 10 | 08 |
| MODELLO: | SERIE: | FUNZIONE: | DIMENSIONE DELLA PORTA: |
| 3R: valvola manuale a 3/2 vie | Serie 1:100 | POSIZIONE 10:2 | Serie 100:06:G1/8 |
|
|
Serie 2:200 |
|
Serie 200:06:G1/8 |
|
|
3:300 serie |
|
Serie 200:08:G1/4 |
|
|
|
|
Serie 300:08:G1/8 |
|
|
|
|
Serie 300:10:G3/8 |

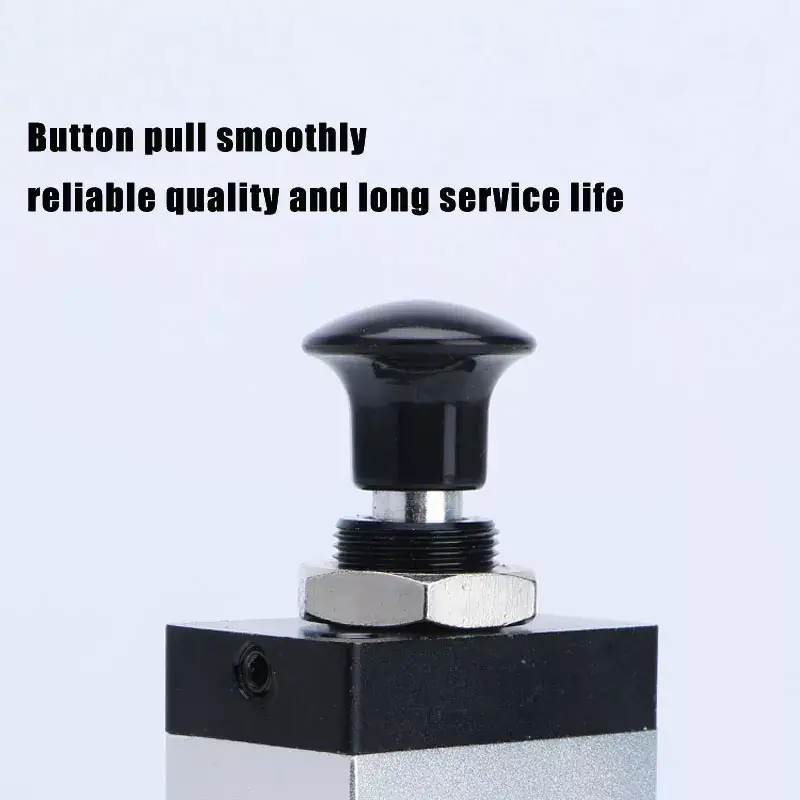

1. Funzionamento manuale, coassiale con l'asse per un posizionamento facile e preciso, garantendo affidabilità.
2. Struttura a pistone con eccellente tenuta, dimensioni compatte, leggerezza e facilità di montaggio.
3. Fori interni elaborati con tecniche speciali, con conseguente resistenza all'attrito minima e durata di vita prolungata.
4. Non richiede lubrificazione ad olio.
5. Installazione semplice con più posizioni di montaggio, che facilitano l'uso conveniente.
|
mezzo di lavoro |
Aria (filtrata attraverso un filtro superiore a 40μm) |
|
Azione |
Quanti tipi di valvole manuali a tirante? |
|
0,05 secondi o meno |
Due posizioni a tre vie |
|
lubrificante |
3A210-06 |
|
Intervallo di pressione di esercizio MPa(psi) |
0∼0,8(0~114) |
|
Resistenza alla pressione garantita |
1,5MPa(215psi) |
|
Temperatura di esercizio °C |
-20∼70 |
|
Materiale del corpo |
lega di alluminio |
|
modello |
Diametro della porta |
Area della sezione trasversale del flusso mm² (valore CV) |
|
3R110-M5 |
M5 |
5,5(0,3) |
|

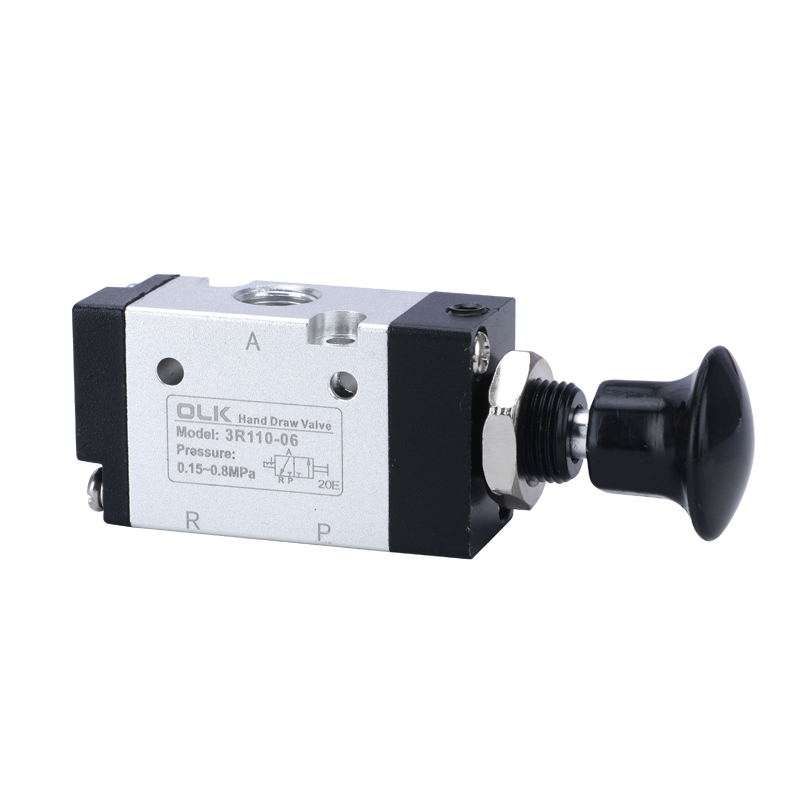

3R110-06 |
G1/8 |
12,0(0,67) |
|
3R210-06 |
G1/8 |
14,0(0,78) |
|

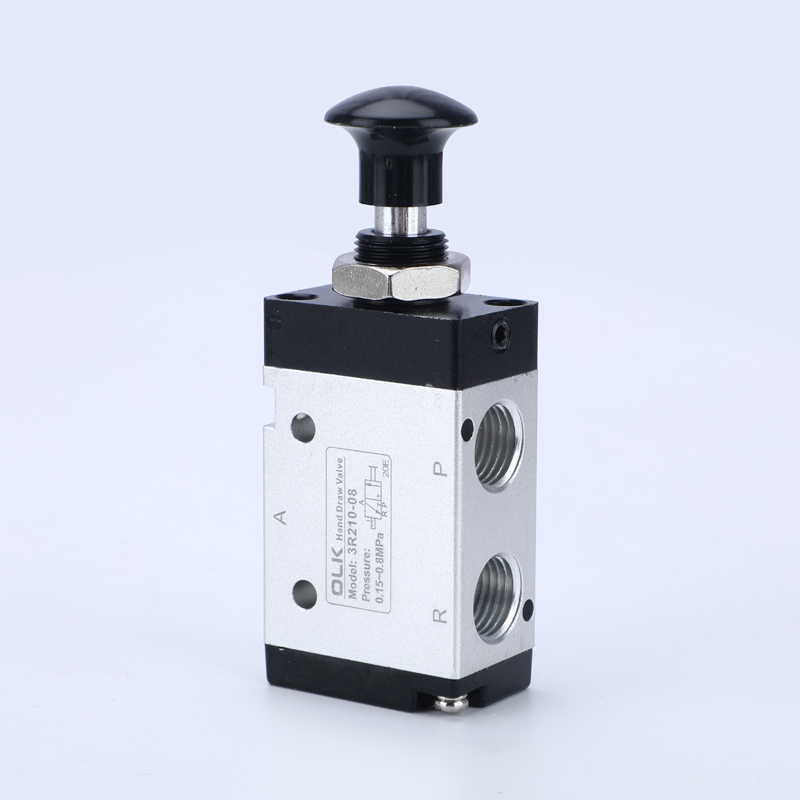

3R210-08 |
G1/4 |
16,0(0,89) |
|
3R310-08 |
G1/4 |
25,0(1,39) |
|

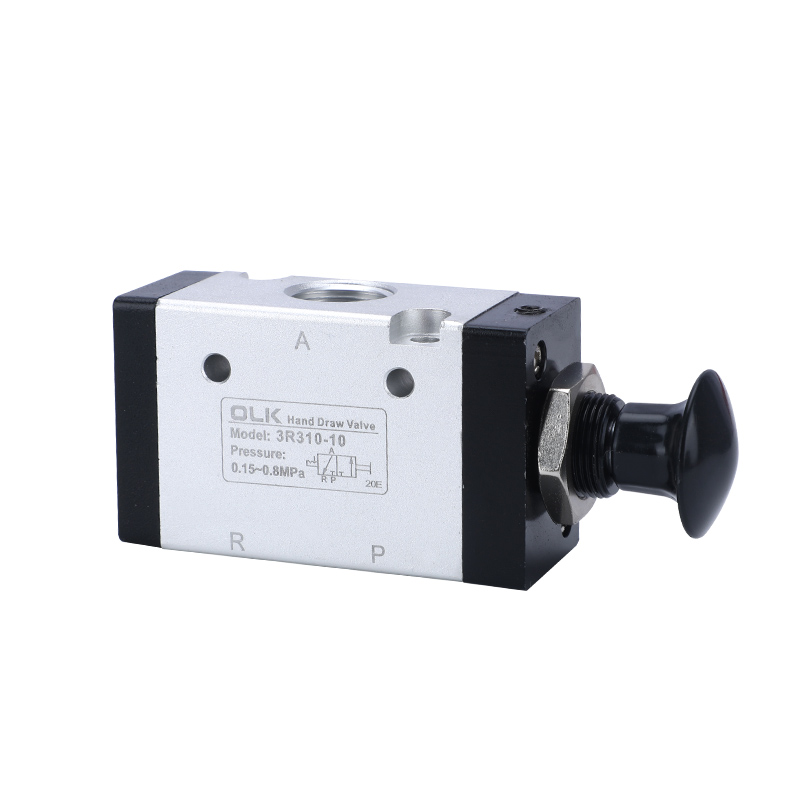

3R310-10 |
G3/8 |
30,0(1,67) |
Domande frequenti:
Qual è il funzionamento della valvola a tirante 3R?
La valvola a tirante manuale 3R funziona con un meccanismo di ripristino manuale.
Quanti tipi di valvole manuali a tirante?
Valvola manuale 3R (3 VIE) eValvola manuale 4R (5 VIE).
