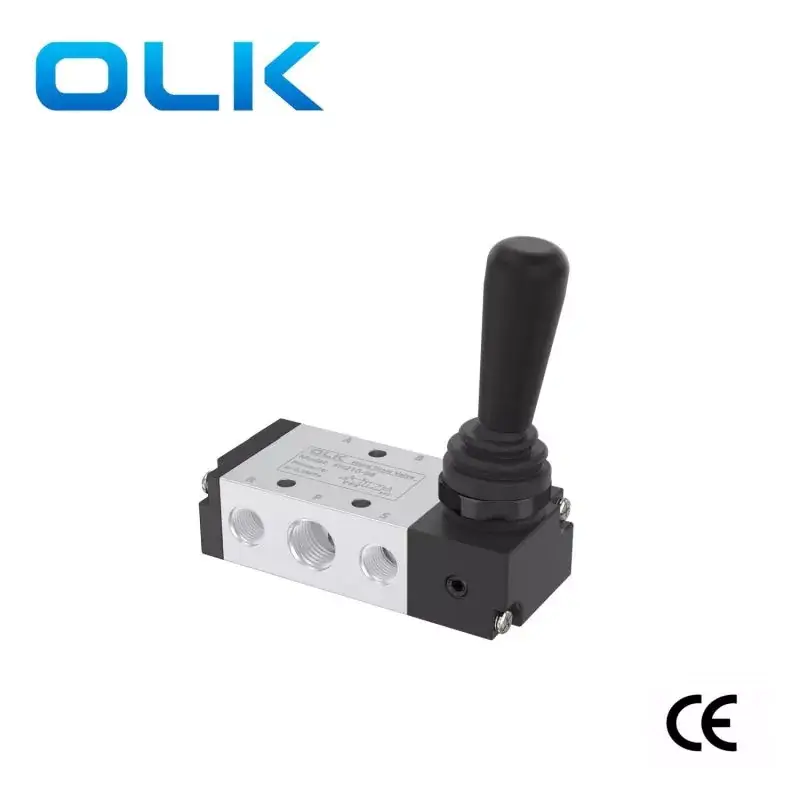

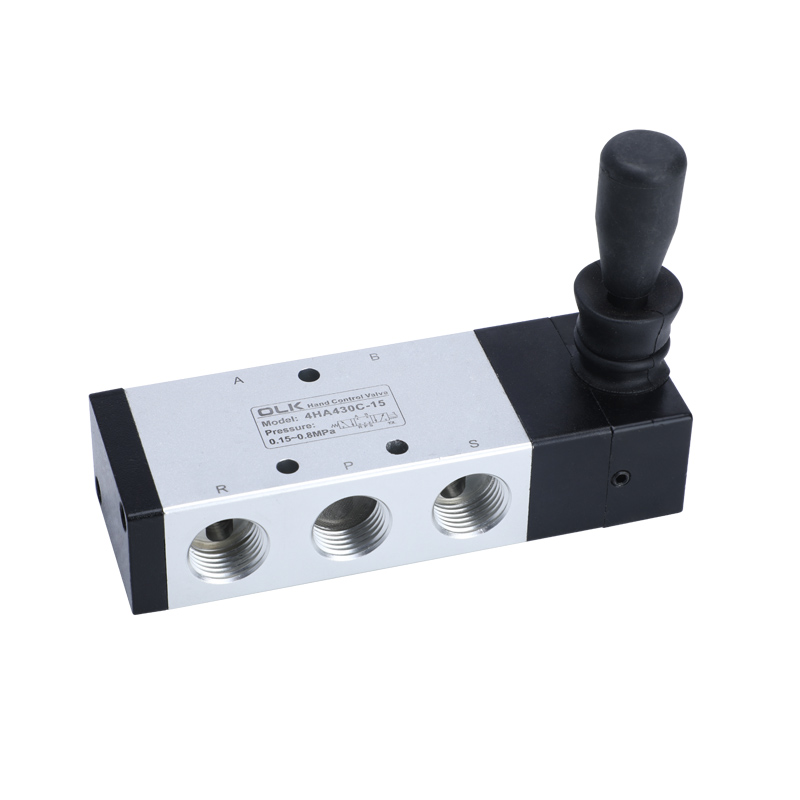

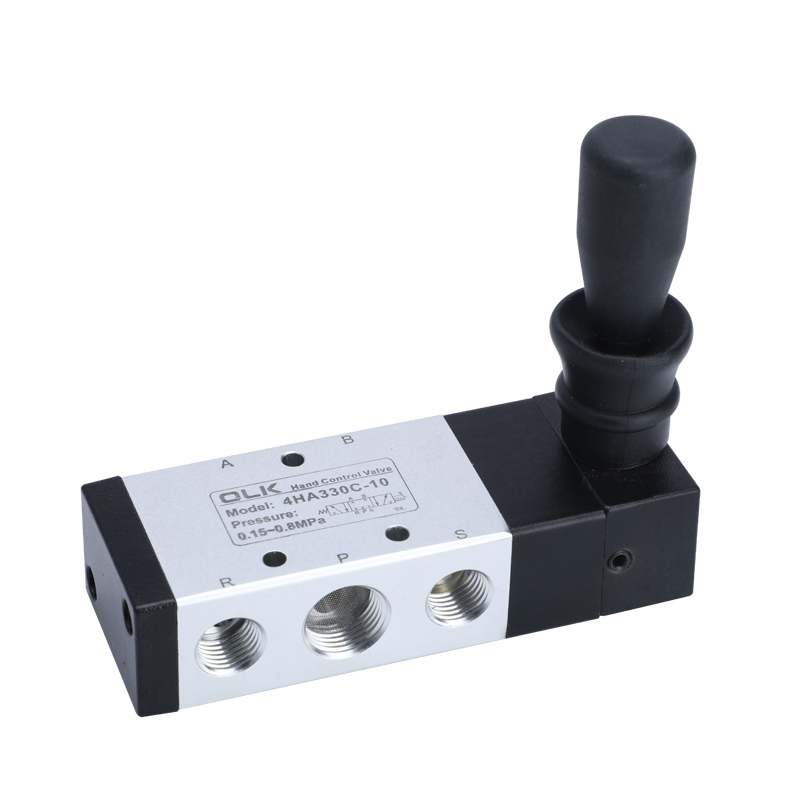

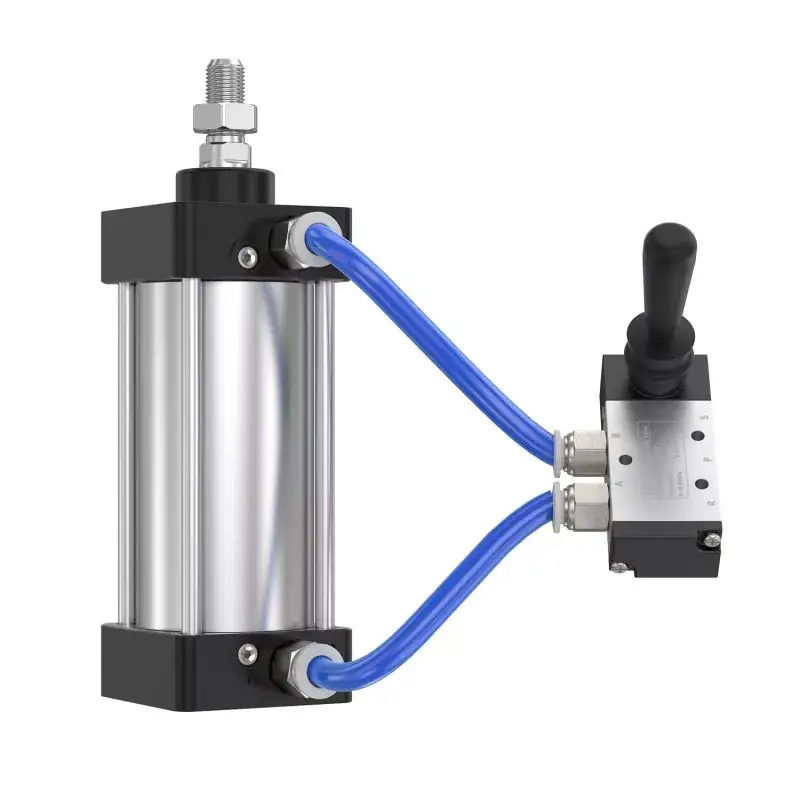

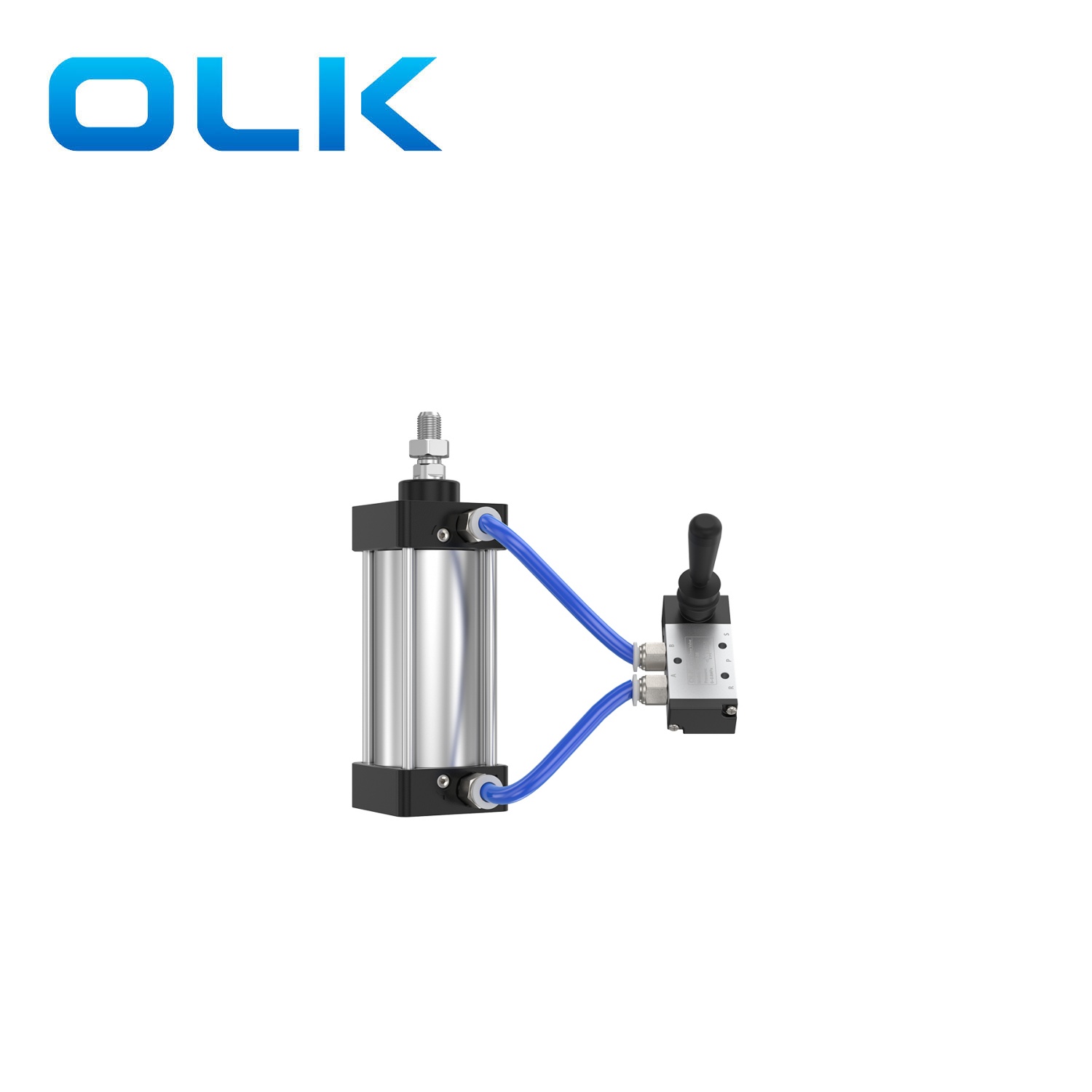

La valvola a leva a 5 vie serie 4H di Ouleikai (OLK) offre un funzionamento semplice e affidabile, senza componenti di controllo elettrico complessi, garantendo elevata affidabilità e idoneità per scenari di controllo pneumatico di base. Gli utenti possono regolare la direzione del flusso del gas azionando la valvola a leva manuale in base alle esigenze effettive.
Valvole a leva serie 4HScenari applicabili: applicazioni di laboratorio, come sistemi pneumatici da laboratorio, apparecchiature di ricerca, ecc.
Note: Se durante l'uso si riscontrano anomalie, come perdite di gas o inceppamenti della valvola, interrompere immediatamente l'uso e contattare il personale di vendita dell'azienda OLK per il servizio post-vendita.
SIMBOLO:
Codice d'ordinazione
4H
2
30C
08
MODELLO:
CODICE:
TIPO VALVOLA:
DIMENSIONE DELLA PORTA:
4H: valvola manuale con valvola a leva di ripristino manuale
Serie 2:200
Valvola 10:5/2 vie
Serie 200:06:G1/8

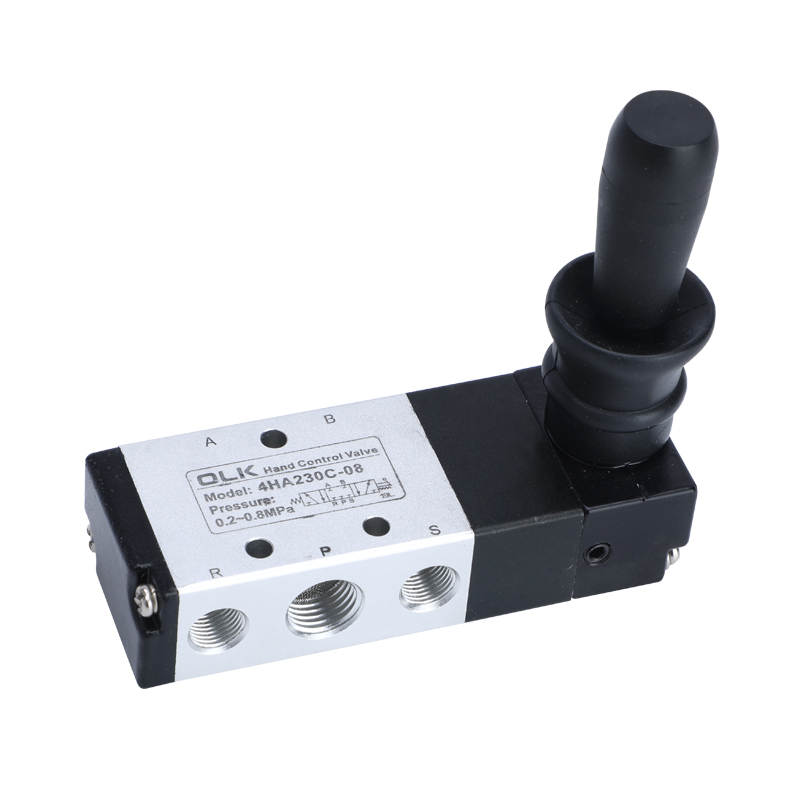

4HA: valvola manuale con valvola a leva con ritorno a molla
Serie 3:300
30C: 5/3 vie, 3 posizioni centro chiuso
Serie 200:08:G1/4
30E: centro di scarico a 5/3 vie, 3 posizioni
Serie 300:08:G1/8
30P: 5/3 vie, centro di pressione a 3 posizioni
Serie 300:10:G3/8
1. Funzionamento manuale, azionamento regolare, posizionamento preciso e affidabile;
2. Struttura a pistone, ottima tenuta, dimensioni compatte, leggerezza, facilità di installazione e smontaggio;
3. Il foro interno viene lavorato con una tecnica speciale, con conseguente bassa resistenza all'attrito e lunga durata;
4. Nessuna necessità di lubrificazione ad olio;
5. Funzionalità di installazione del pannello, installazione facile e conveniente, che soddisfa le diverse esigenze dei clienti.
1) La valvola manuale a ripristino manuale a tre posizioni e cinque porte utilizza il posizionamento della sfera in acciaio a molla, facilitando la commutazione. Prestare attenzione a non applicare una forza eccessiva durante il funzionamento, poiché ciò potrebbe comportare posizioni di controllo errate e azioni involontarie.
2) In caso di montaggio a pannello è possibile rimuovere o conservare il distanziale a seconda della situazione particolare.
3) Consultare lo schema per i diversi approcci di installazione.
Nota speciale: quando si fissa il pannello, considerare lo spessore della piastra di montaggio e il diametro del foro di montaggio.
|
mezzo di lavoro |
Aria (filtrata attraverso un filtro superiore a 40μm) |
|
Azione |
Controllo diretto manuale |
|
lubrificante |
inutile |
|
Intervallo di pressione di esercizio MPa(psi) |
0∼0,8(0~114) |
|
Resistenza alla pressione garantita |
1,5 MPa (215 psi) |
|
Temperatura di esercizio °C |
-20∼70 |
|
Materiale del corpo |
lega di alluminio |
|
modello |
Diametro della porta |
numero di posizioni |
Area della sezione trasversale del flusso mm² (valore CV) |
|
4H210-06 |
Aspirazione=uscita=G1/8 |
2 posizioni 5 vie |
14,0(0,78) |
|
4H230C-06 |
Aspirazione=uscita=G1/8 |
Tre posizioni a cinque vie |
12,0(0,67) |
|
4H230E-06 |
Aspirazione=uscita=G1/8 |
Tre posizioni a cinque vie |
12,0(0,67) |
|
4H230P-06 |
Aspirazione=uscita=G1/8 |
Tre posizioni a cinque vie |
12,0(0,67) |
|

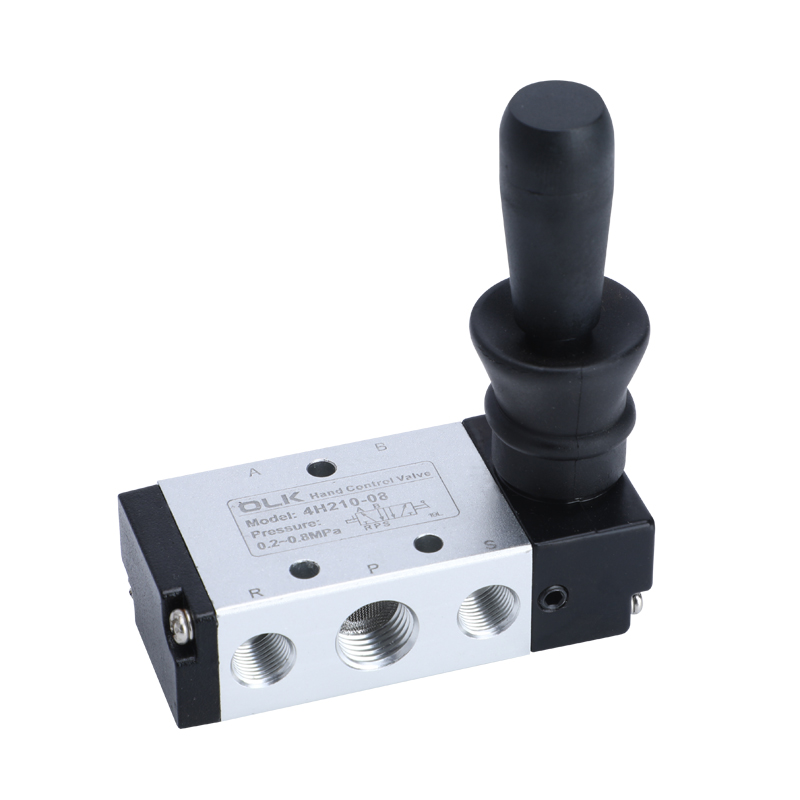

4H210-08 |
Aspirazione=uscita=G1/4 |
2 posizioni 5 vie |
16,0(0,89) |
|
4H230C-08 |
Aspirazione=uscita=G1/4 |
Tre posizioni a cinque vie |
12,0(0,67) |
|
4H230E-08 |
Aspirazione=uscita=G1/4 |
Tre posizioni a cinque vie |
12,0(0,67) |
|
4H230P-08 |
Aspirazione=uscita=G1/4 |
Tre posizioni a cinque vie |
12,0(0,67) |
|
4H310-08 |
Aspirazione=uscita=G1/4 |
2 posizioni 5 vie |
25,0(1,39) |
|
4H330C-08 |
Aspirazione=uscita=G1/4 |
Tre posizioni a cinque vie |
18,0(1,00) |
|
4H330E-08 |
Aspirazione=uscita=G1/4 |
Tre posizioni a cinque vie |
18,0(1,00) |
|
4H330P-08 |
Aspirazione=uscita=G1/4 |
Tre posizioni a cinque vie |
18,0(1,00) |
|

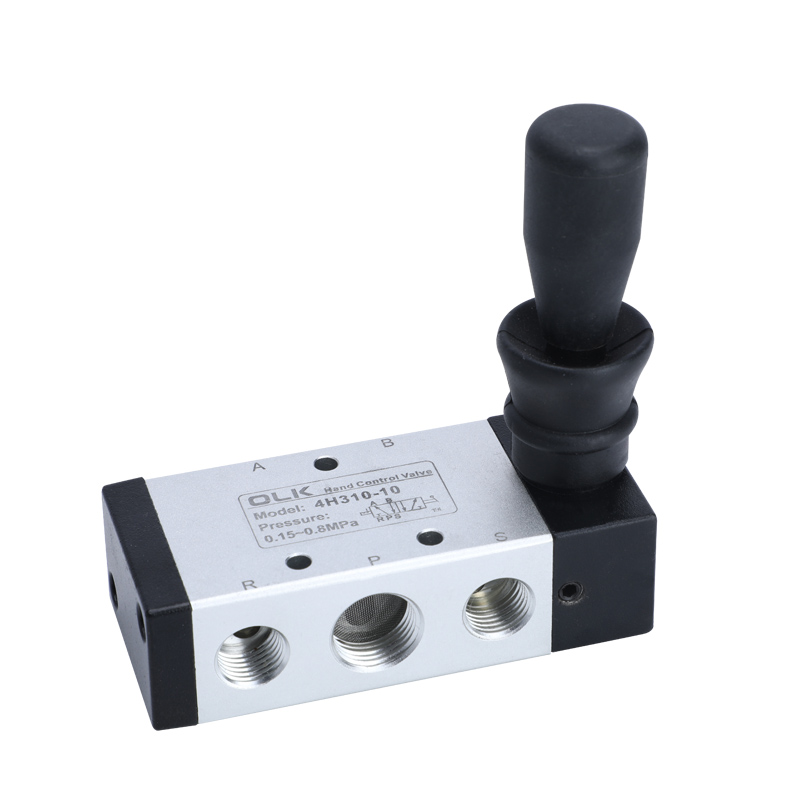

4H310-10 |
Ingresso=Uscita=G3/8 Scarico=G1/4 |
2 posizioni 5 vie |
30,0(1,67) |
|
4H330C-10 |
Ingresso=Uscita=G3/8 Scarico=G1/4 |
Tre posizioni a cinque vie |
18,0(1,00) |
|
4H330E-10 |
Ingresso=Uscita=G3/8 Scarico=G1/4 |
Tre posizioni a cinque vie |
18,0(1,00) |
|
4H330P-10 |
Ingresso=Uscita=G3/8 Scarico=G1/4 |
Tre posizioni a cinque vie |
18,0(1,00) |
