Brand:
OLKPort size:
M5,G1/8,G1/4,G3/8,G1/2Position:

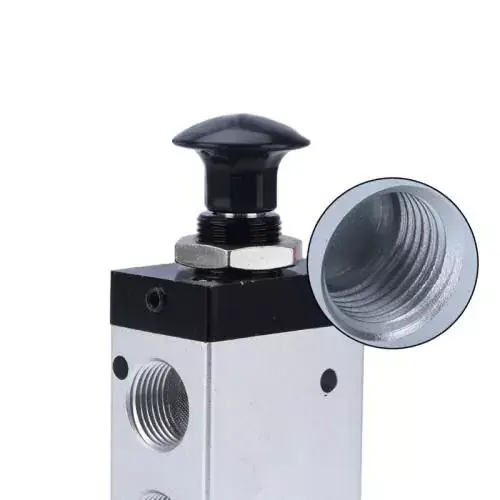

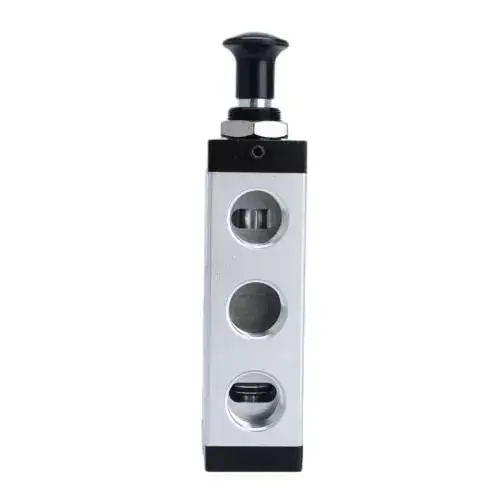

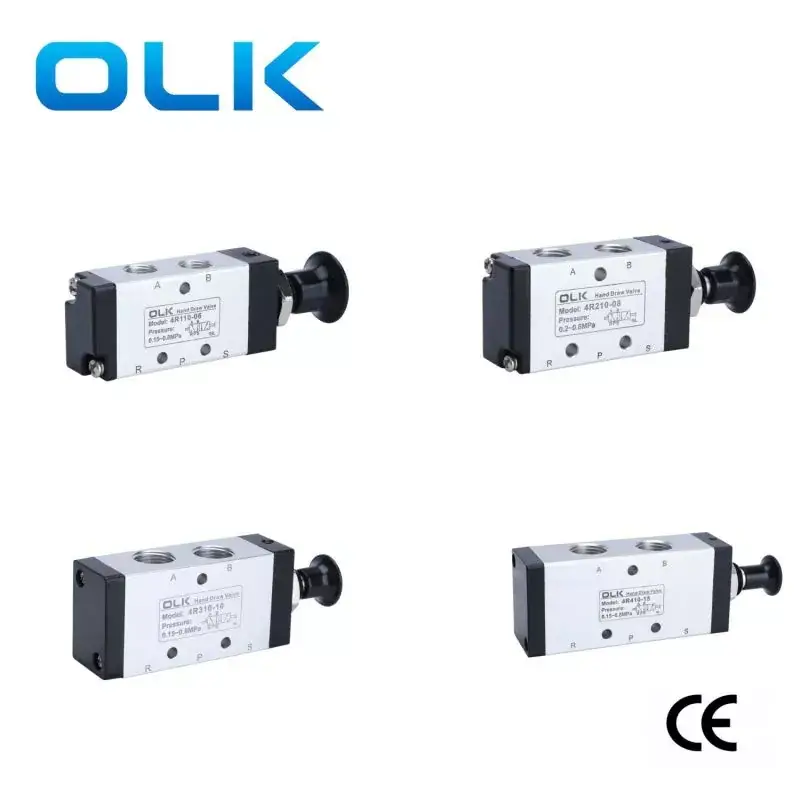

2 Position 5 WayLa valvola manuale a 5 vie serie Ouleikai (OLK) 4R adotta un design 2/5, consentendo il controllo e la commutazione di vari gas, adatti ai requisiti di diversi sistemi pneumatici. L'operazione di trazione manuale controlla il cambio di direzione, rendendo conveniente per gli operatori controllare manualmente la direzione del flusso di gas con elevata flessibilità.
Note: non superare l'intervallo di pressione di esercizio nominale della valvola a tirante manuale per evitare di compromettere la sicurezza e la stabilità del prodotto. Scenari di utilizzo: utilizzato per il controllo del gas in sistemi di gas da laboratorio e applicazioni simili.
SIMBOLO:
Codice di ordinazione:
4R
2
10
08
MODELLO:
SERIE
FUNZIONE:
DIMENSIONE DELLA PORTA:
4L: valvola manuale 5/2
Serie 1:100
Posizione 10:2
Serie 100:06:G1/8
2:200 serie
Serie 200:06:G1/8
3:300 serie
Serie 200:08:G1/4
Serie 300:08:G1/8
Serie 300:10:G3/8
|
mezzo di lavoro |
Aria (filtrata attraverso un filtro superiore a 40μm) |
|
Azione |
Azione diretta manuale |
|
lubrificante |
inutile |
|
Intervallo di pressione di esercizio MPa(psi) |
0∼0,8(0~114) |
|
Resistenza alla pressione garantita |
1,5 MPa (215 psi) |
|
Temperatura di esercizio °C |
-20∼70 |
|
Materiale del corpo |
lega di alluminio |
|
modello |
Diametro della porta |
Area della sezione trasversale del flusso mm² (valore CV) |
|
4R110-M5 |
M5 |
5,5(0,3) |
|
4R110-06 |
G1/8 |
12,0(0,67) |
|
4R210-06 |
G1/8 |
14,0(0,78) |
|
4R210-08 |
G1/4 |
16,0(0,89) |
|
4R310-08 |
G1/4 |
25,0(1,39) |
|
4R310-10 |
G3/8 |
30,0(1,67) |
|
4R410-15 |
G1/2 |
50,0(2,79) |

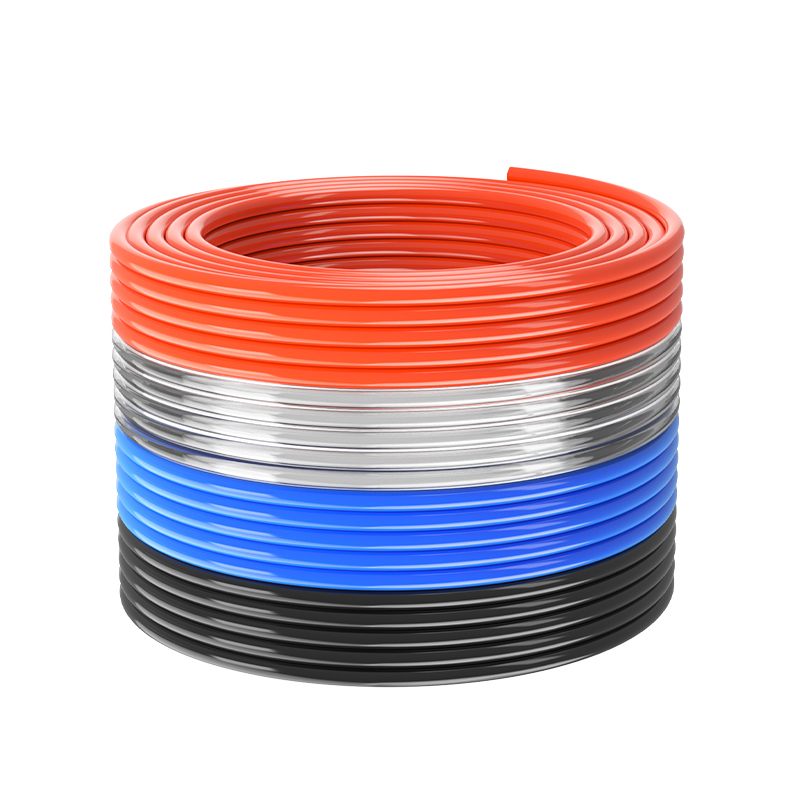

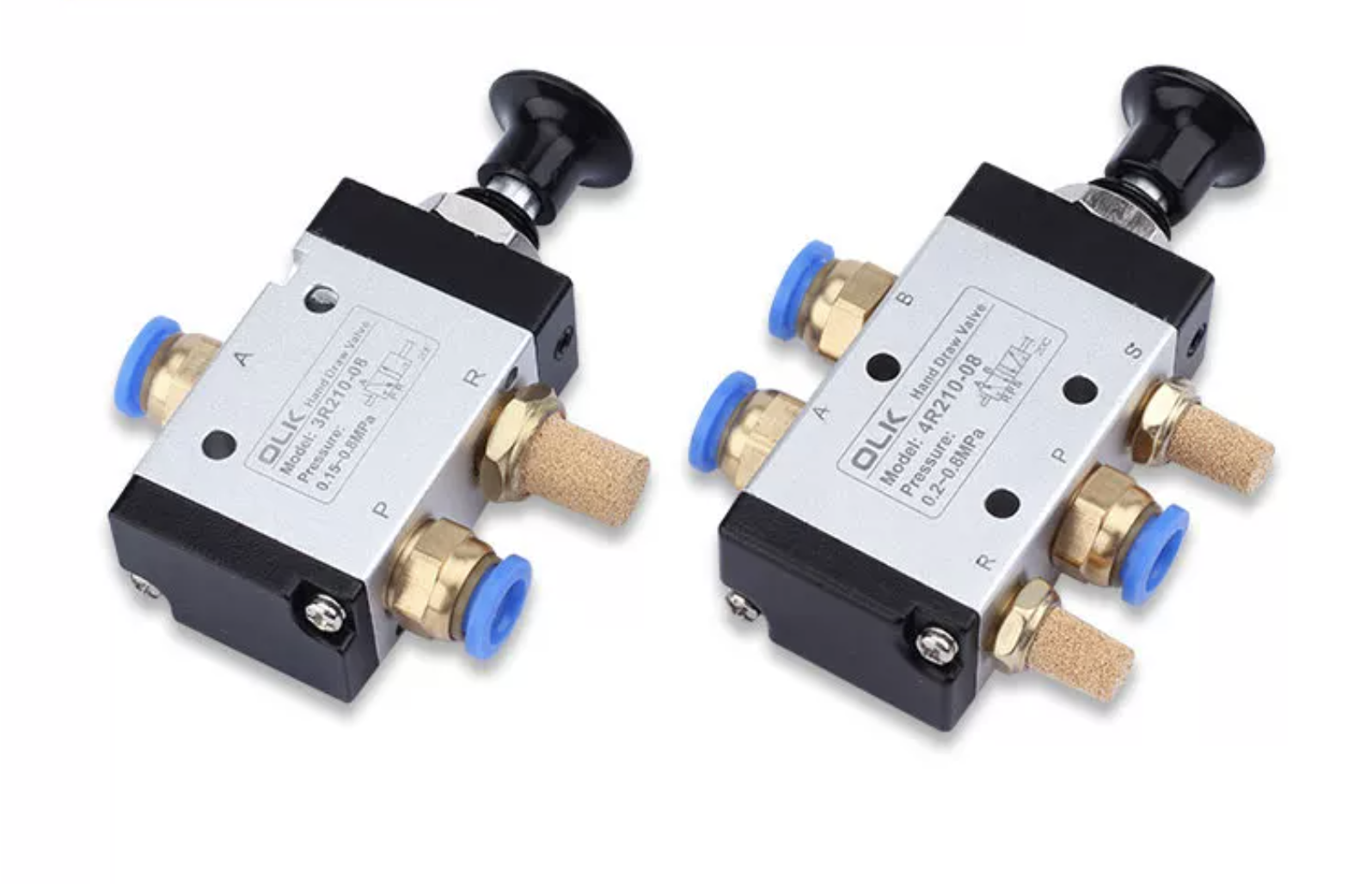

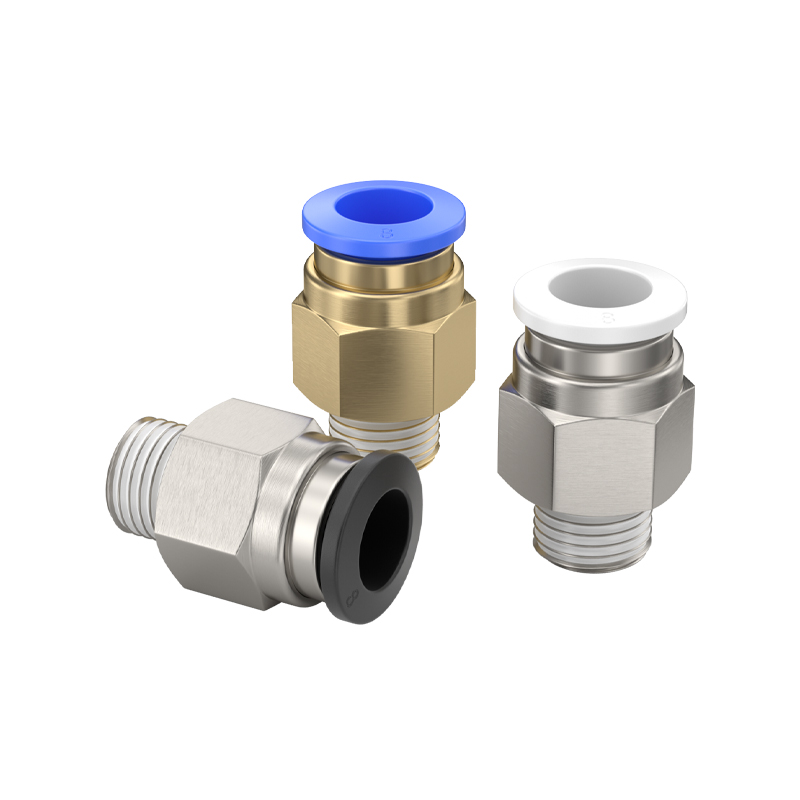

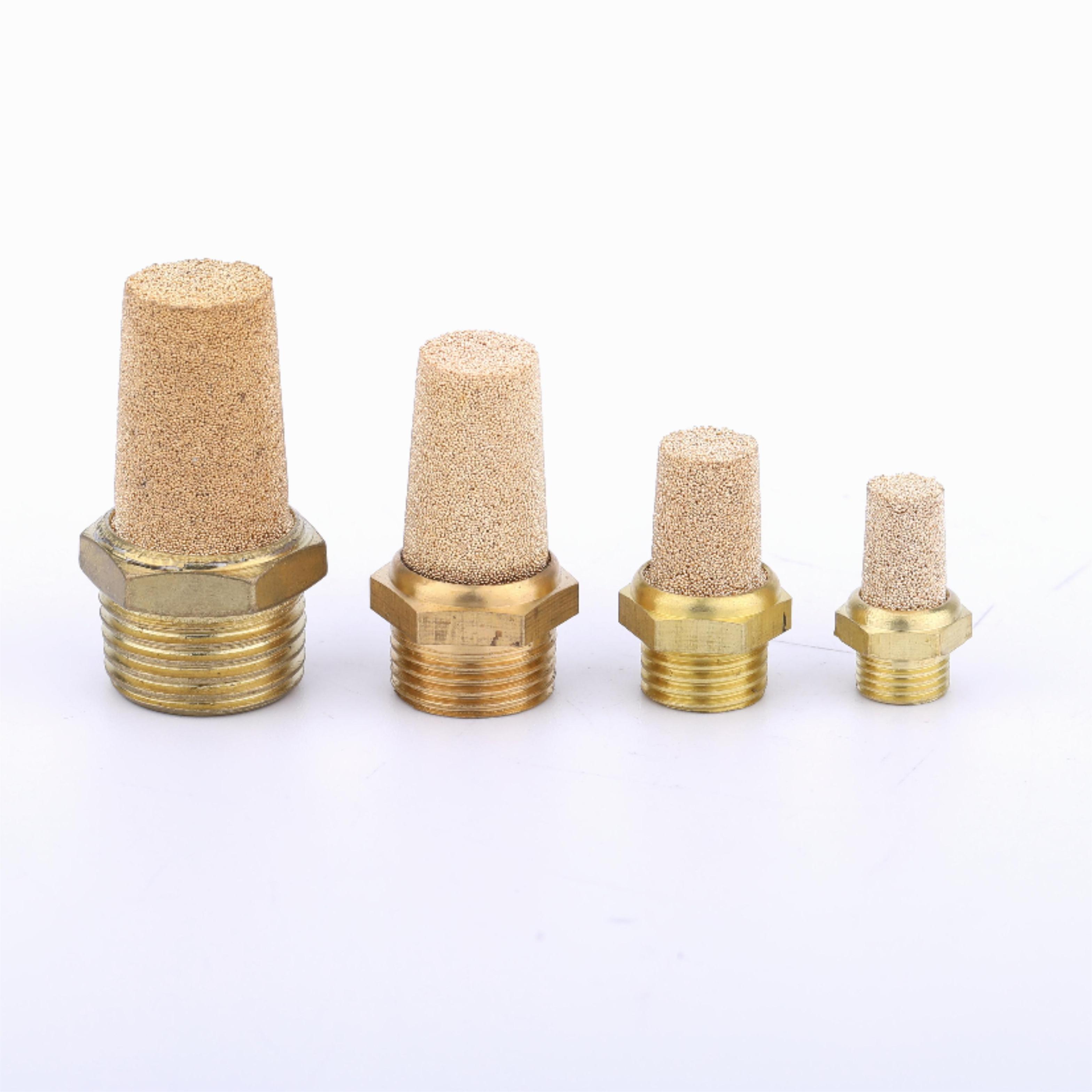

| Aspetto montato con valvola manuale 3R/4R | TUBO IN PU | GIUNTO PC | SILENZIATORE A TORRE |
 |
 |
 |
 |
Domande frequenti:
1: La valvola emette aria solo quando si preme il pulsante?
SÌ. Questa è una valvola meccanica momentanea. L'aria circola solo quando si preme il pulsante. Una volta rilasciato il pulsante, la valvola ritorna automaticamente nella sua posizione originale e l'alimentazione dell'aria viene interrotta.
2: Qual è la differenza tra le valvole meccaniche serie 210 e 310?
La differenza principale è la dimensione del corpo e la capacità di flusso.
Serie 210: Dimensioni compatte, adatte per applicazioni con minor consumo d'aria.
Serie 310: una dimensione più grande della serie 210, che fornisce una maggiore capacità di flusso.
Serie 410: più grande della serie 310 e adatta per applicazioni che richiedono un flusso d'aria ancora maggiore.
La funzione operativa rimane la stessa; la scelta dipende principalmente dalla portata richiesta e dallo spazio di installazione.
3: La valvola ha un filtro incorporato?
SÌ. L'ingresso dell'aria principale della valvola OLK è dotato di uno schermo filtrante integrato per impedire l'ingresso di polvere e particelle nel corpo della valvola, migliorando l'affidabilità e prolungando la durata.
4: Come scelgo tra le valvole serie 4R210, 4R310 e 4R410?
Se la vostra applicazione richiede una valvola piccola e compatta, la serie 210 è solitamente sufficiente. Per requisiti di flusso d'aria più elevati, si consiglia la serie 310. Per sistemi pneumatici di grandi dimensioni o applicazioni con elevato consumo d'aria, la serie 410 è la scelta preferita.
Tutte e tre le serie prevedono la stessa funzione operativa; la differenza principale è la dimensione della valvola e la capacità di flusso.
