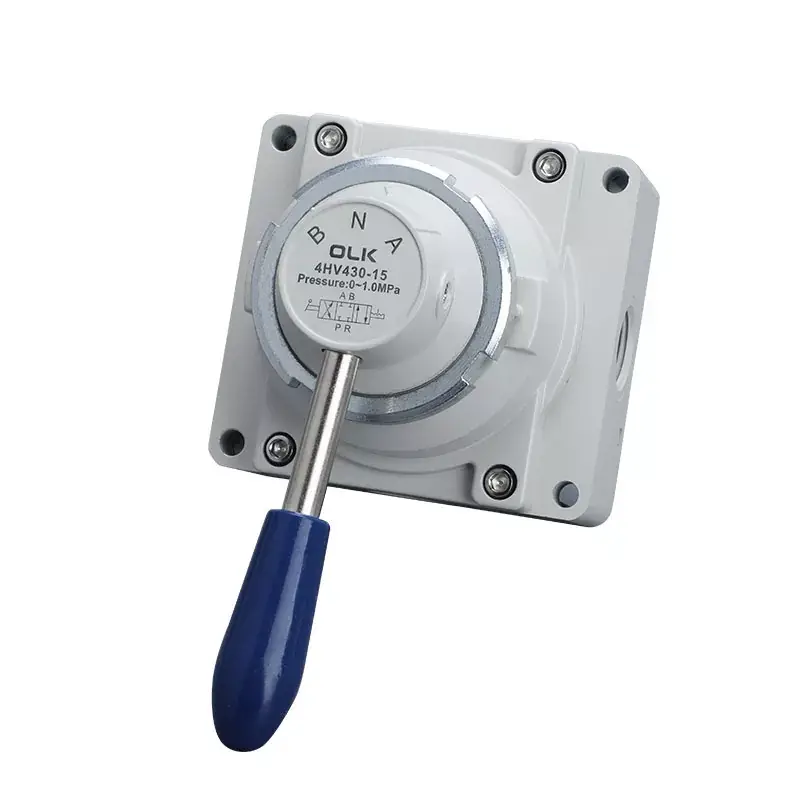

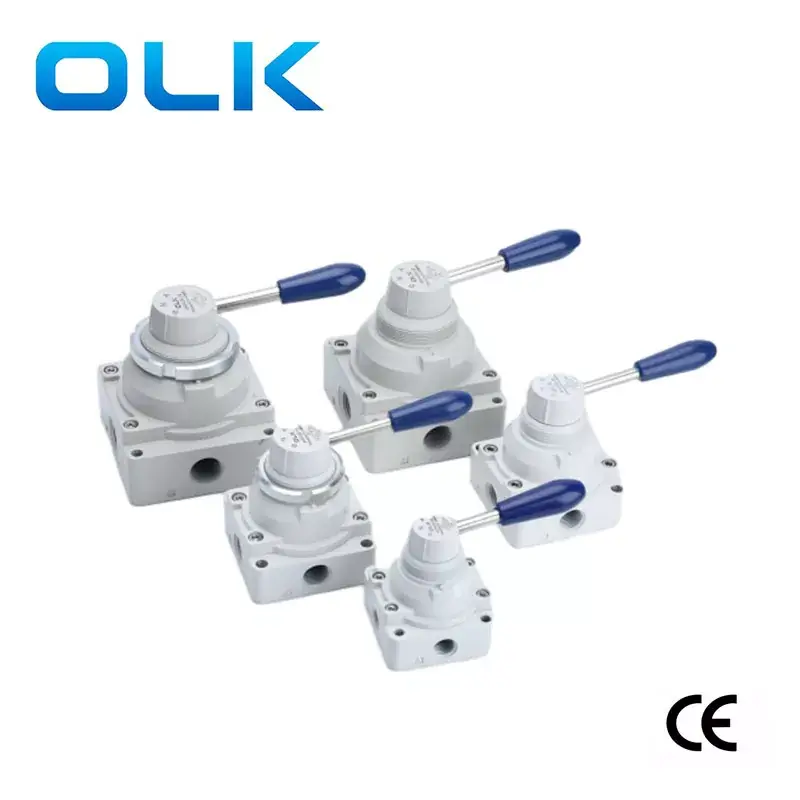

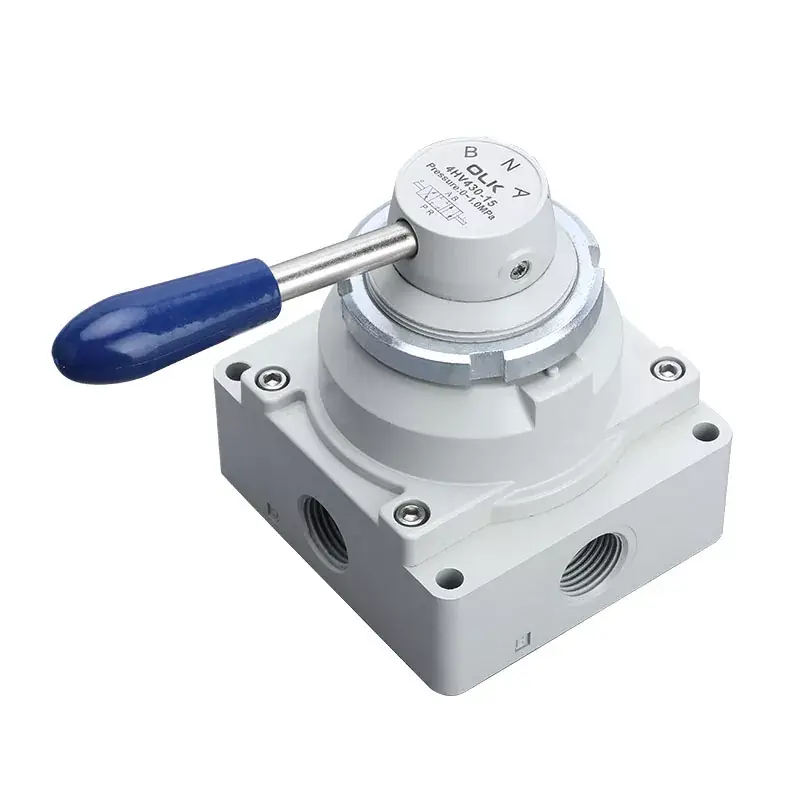

La valvola manuale a due vie a quattro porte/tre vie a quattro porte serie Ouleikai (OLK) 4HV viene commutata ruotando la leva manuale, offrendo una buona sensazione tattile e un funzionamento regolare.
La valvola manuale 4HV presenta un'ampia area di flusso effettiva e una bassa perdita di pressione, che aiuta a ridurre il consumo energetico e a migliorare l'efficienza durante il trasferimento del fluido. Inoltre, offre agli utenti due tipi di installazione tra cui scegliere: installazione a pannello e installazione dal basso, con dadi di montaggio inclusi per l'installazione a pannello.
Nel complesso, la valvola manuale Ouleikai (OLK) 4HV è una valvola di controllo ad alte prestazioni e di facile utilizzo ampiamente utilizzata in vari settori industriali. Per informazioni più dettagliate sulla valvola manuale 4HV, si consiglia di consultare il relativo manuale del prodotto o di parlare con personale tecnico professionale.
1. Tornitura fluida e leggera con una buona sensazione tattile, posizionamento accurato:
2. Ampia area di flusso effettiva con bassa perdita di pressione;
3. Ampia area di flusso effettiva;

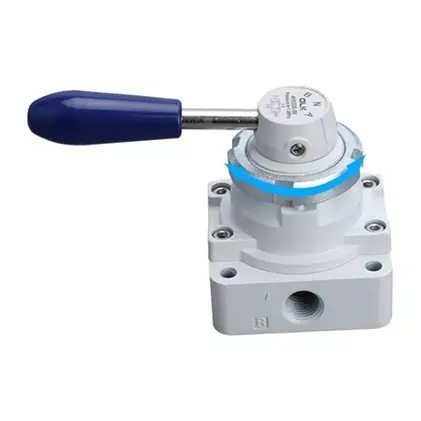

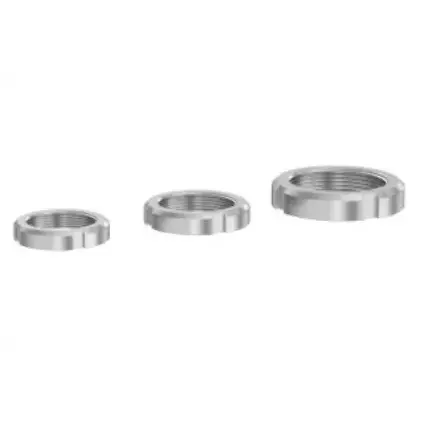

4. Due metodi di installazione disponibili: installazione a pannello e dal basso. L'installazione a pannello viene fornita con dadi di montaggio.
|
Codice d'ordinazione |
|||||
|
4HV |
2 |
30 |
__ |
8 |
S |
|
Modello |
serie |
posizione |
|
Dimensione della porta |
Tipo di installazione: |
|
4HV: valvola rotante manuale manuale serie 4HV |
Serie 2:200 |
24:2/4 Porto |
|
06:PT1/8 |
Vuoto |
|
|
Serie 3:300 |
34:3/4 Porto |
|
08:PT1/4 |
S: Montaggio a pannello (con dado della valvola) |
|
|
Serie 4:400 |
|
|
10:PT3/8 |
|
|
|
|
|
|
15:PT1/2 |
|
|
|
|
|
|
20:PT3/4 |
|
|
mezzo di lavoro |
Aria (filtrata attraverso un filtro superiore a 40μm) |
|
Azione |
controllo manuale |
|
lubrificante |
inutile |
|
Intervallo di pressione di esercizio MPa(psi) |
0∼1.0(~145) |
|
Resistenza alla pressione garantita |
1,5MPa(215psi) |
|
Temperatura di esercizio °C |
-20∼70 |
|
modello |
Diametro della porta |
numero di posizioni |
Sezione trasversale effettiva mm² (valore CV) |
|
4HV210-06 |
PT1/8 |
2 posizioni 4 vie |
14,0(0,78) |
|
4HV230-06 |
PT1/8 |
tre a quattro vie |
14,0(0,78) |
|
4HV210-08 |
PT1/4 |
2 posizioni 4 vie |
14,0(0,78) |
|
4HV230-08 |
PT1/4 |
tre a quattro vie |
14,0(0,78) |
|
4HV310-08 |
PT1/4 |
2 posizioni 4 vie |
30,0(1,67) |
|
4HV330-08 |
PT1/4 |
tre a quattro vie |
30,0(1,67) |
|
4HV310-10 |
PT3/8 |
2 posizioni 4 vie |
33,0 (1,83) |
|
4HV330-10 |
PT3/8 |
tre a quattro vie |
33,0 (1,83) |
|
4hv410-15 |
PT1/2 |
2 posizioni 4 vie |
88,0(4,89) |
|
4HV430-15 |
PT1/2 |
tre a quattro vie |
88,0(4,89) |
|
4hv410-20 |
PT3/4 |
2 posizioni 4 vie |
95,0(5,27) |
|
4HV430-20 |
PT3/4 |
tre a quattro vie |
95,0(5,27) |
|
Modello: |
Filo: |
|
4HV200 |
M35X1,5 |
|
4HV300 |
M40X1,5 |
|
4HV400 |
M52X1.5 |
|
|
|
|
Valvole rotative manuali pneumatiche OLK – Confronto di 5 modelli |
|||||||||
|
Foto |
|
|
|
|
|
|
|
|
|
|
Vecchio modello |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|
Posizione |
2 posizioni 4 vie |
|
3 posizioni 4 vie |
|
3 posizioni 4 vie |
|
3 posizioni 4 vie |
|
3 posizioni 4 vie |
|
|
3 posizioni 4 vie |
|
|
|
|
|
|
|
|
|
Dimensione della porta |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1/4, PT3/8, PT1/2 |
|
PT1/4, PT3/8, PT1/2 |
|
G1/4 |
|
Caratteristiche del prodotto |
Montaggio a pannello |
|
A: interfaccia quadrilatera B: interfaccia bifacciale, con attenuazione sonora nella parte inferiore |
|
|
|
|
|
Vuoto: un foro su un lato L: due fori sui lati opposti; D: quattro fori sul fondo; |
|
|
|
|
|
|
|
|
|
|
|
|
Maniglia |
Maniglia rimovibile |
|
Maniglia rimovibile |
|
Maniglia rimovibile |
|
Manici non rimovibili/in plastica |
|
Manico rimovibile, manico antiscottatura |
|
|
|
|
|
|
|
|
|
|
|
|
Dimensioni della base |
Serie 200:62mm |
|
61,3 mm |
|
74 mm |
|
74 mm |
|
55 mm |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Hv200b |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
Qual è la caratteristica della valvola di controllo manuale 4HV?
La valvola manuale 4HV può essere montata a pannello.
Quante posizioni possono essere selezionate nella valvola manuale 4HV?
È possibile selezionare il tipo a due posizioni a 2 posizioni a 4 vie e a 3 posizioni a 4 vie.
