3v 4v Valvola collettore

Non importa se si tratta di una valvola pneumatica da 3 V o 4V, oltre al tipo di valvola singola, possiamo anche mettere insieme molte valvole di al solenoide. Questo è chiamato valvola del collettore 4V 4V o valvia a base di solenoide.

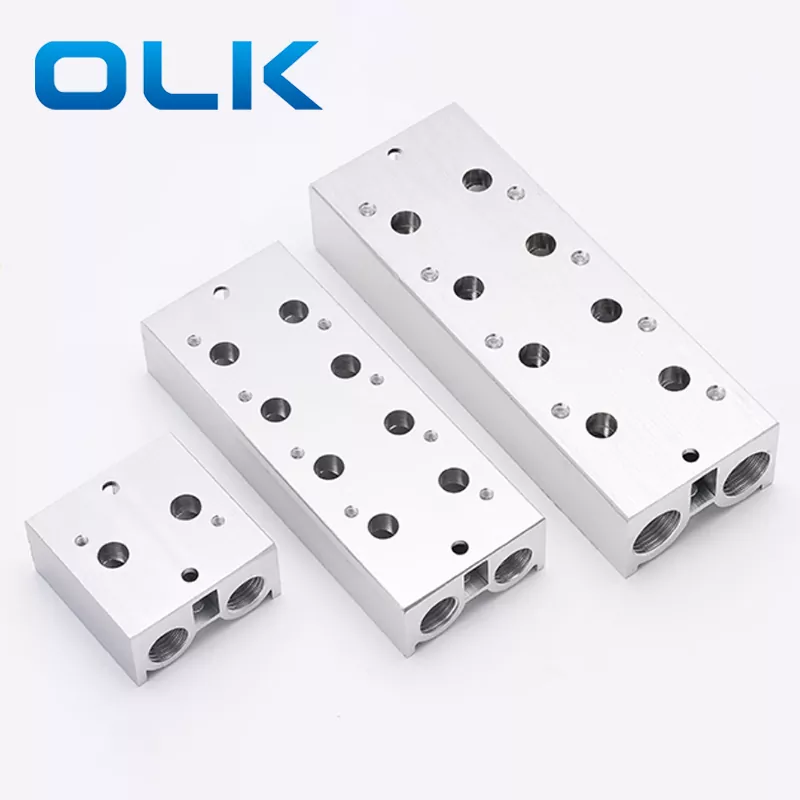

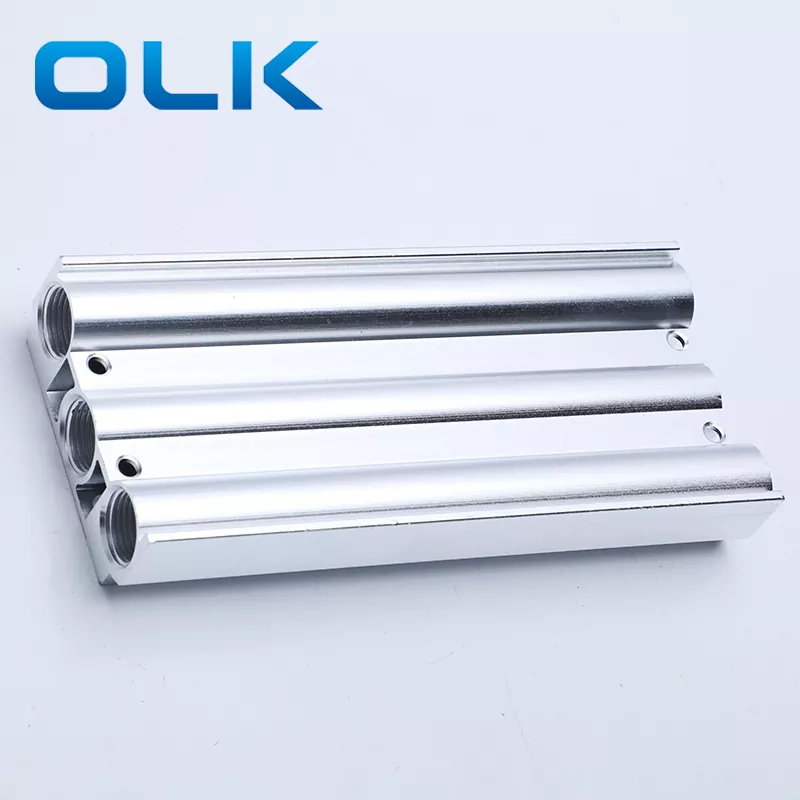

La valvola del collettore 4V 4V è una piastra con molti percorsi d'aria. Ha un design compatto. La barra di base di base della valvola del solenoide può installare da 2 a 20 valvole a solenoid pneumatiche su un collettore. Ma il numero di posizioni sulla varietà non può essere modificato.

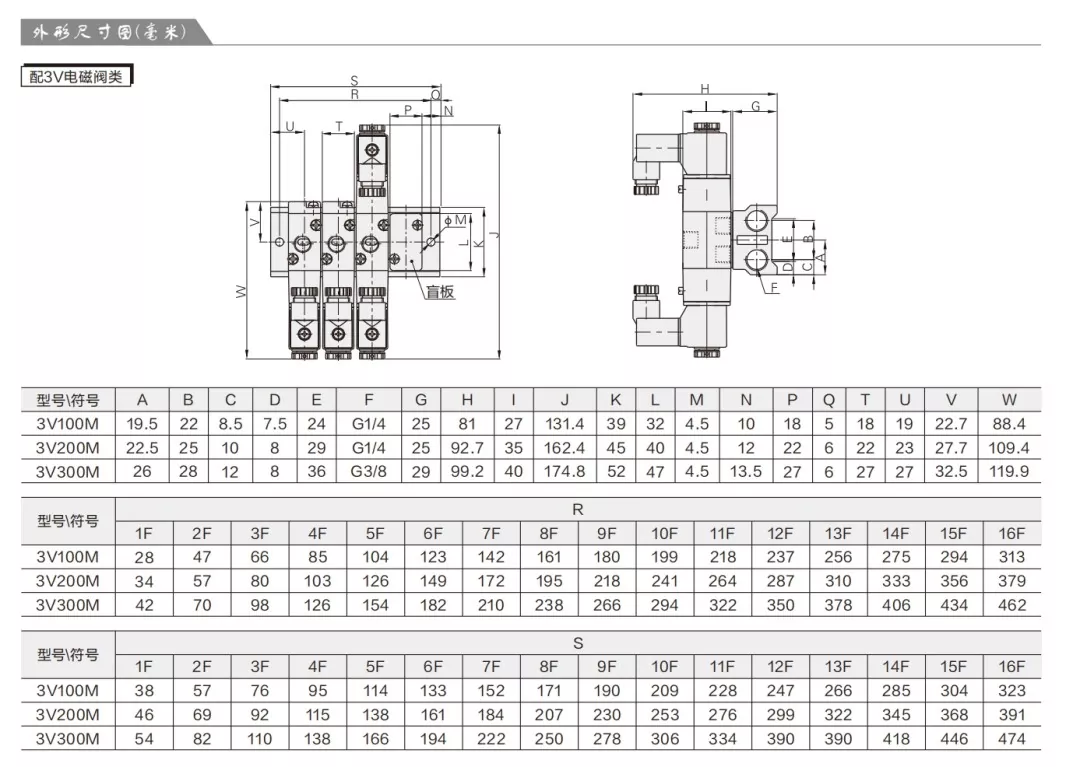

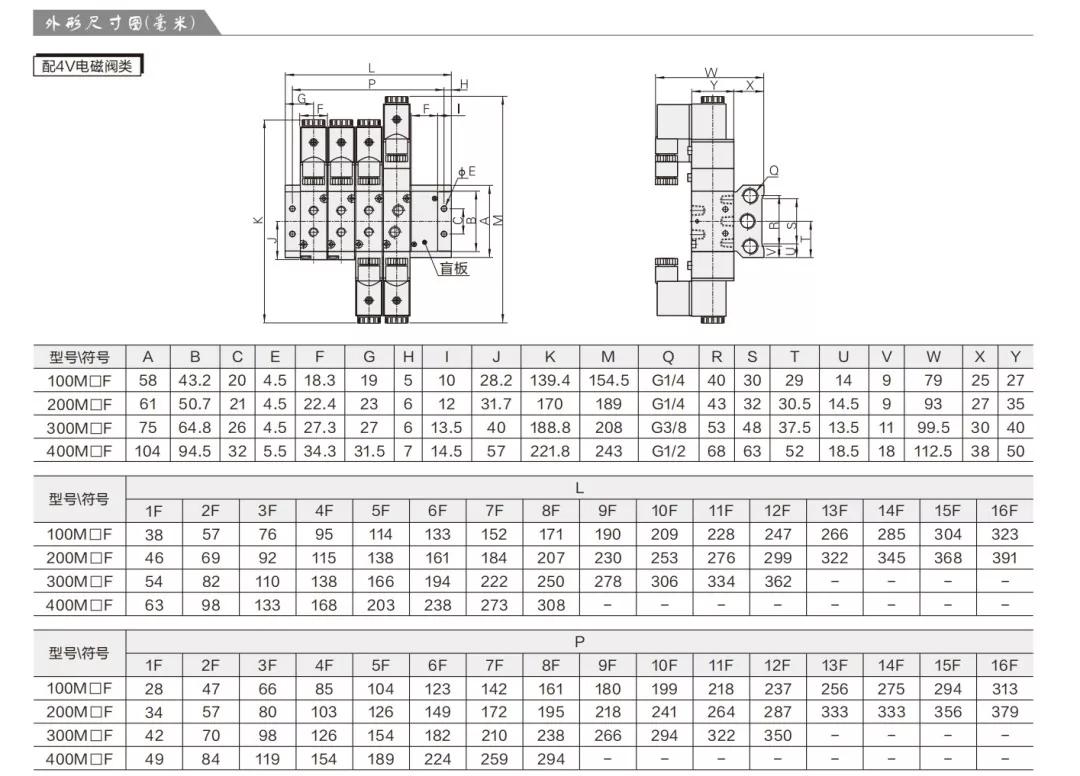

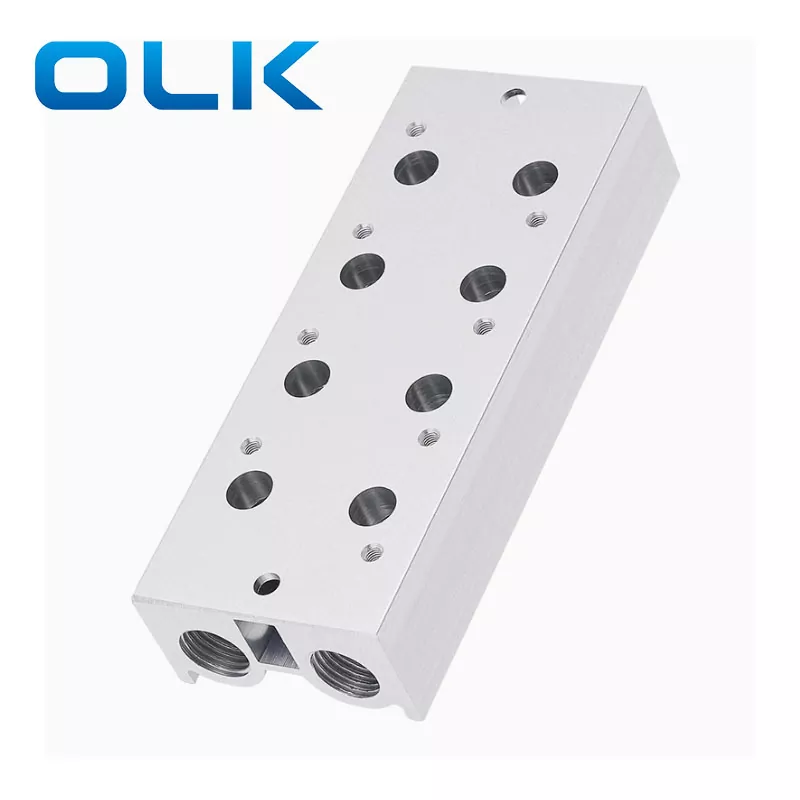

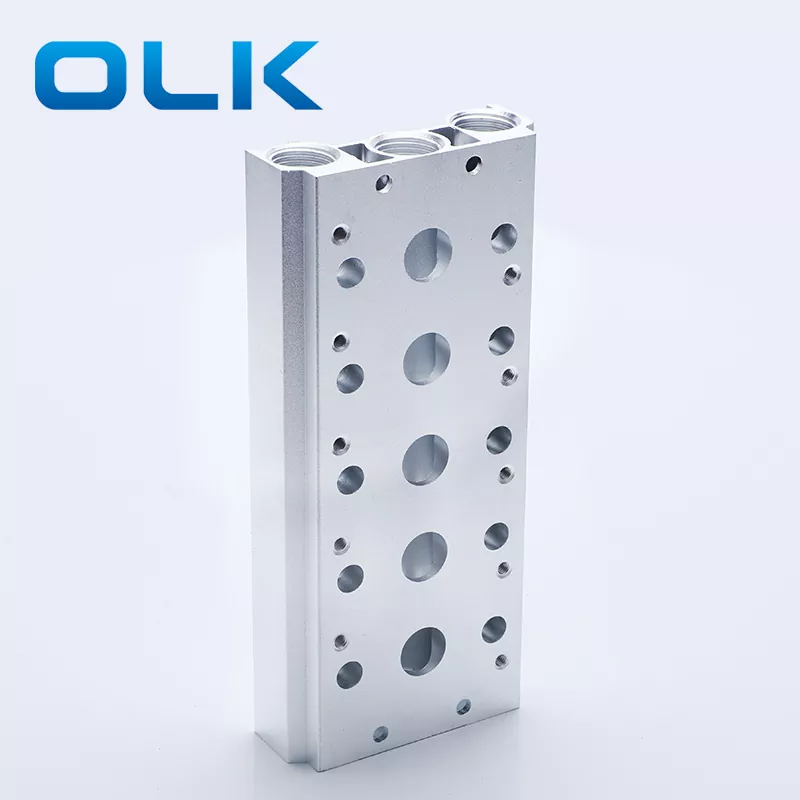

Tutte le valvole del solenoide pneumatiche sul collettore condividono la stessa porta di alimentazione dell'aria (porta P) e la porta di scarico (porta R). Per la valvola del collettore 3V, c'è un'ingresso d'aria e un'uscita d'aria sul lato sinistro. Sul lato destro sono installate due spine. Per la valvola del collettore a 4 V, è presente un'ingresso d'aria nel mezzo e due prese d'aria su entrambi i lati (sul lato sinistro). Tre spine sono installate sul lato destro.

Possiamo installare un silenziatore o una spina sulla porta di scarico. Quando si utilizza un silenziatore, dobbiamo assicurarci che i piccoli fori non siano bloccati.

Caratteristiche del prodotto per solenoidi collettore 3V/4 V ：

1. Può integrare una serie unificata di valvole di controllo direzionale in un gruppo di valvole, risparmiando spazio e costi.

2. Ha apporto unificato, scarico e cablaggio, facilitando la ricerca di guasti.

3

Attenzione:

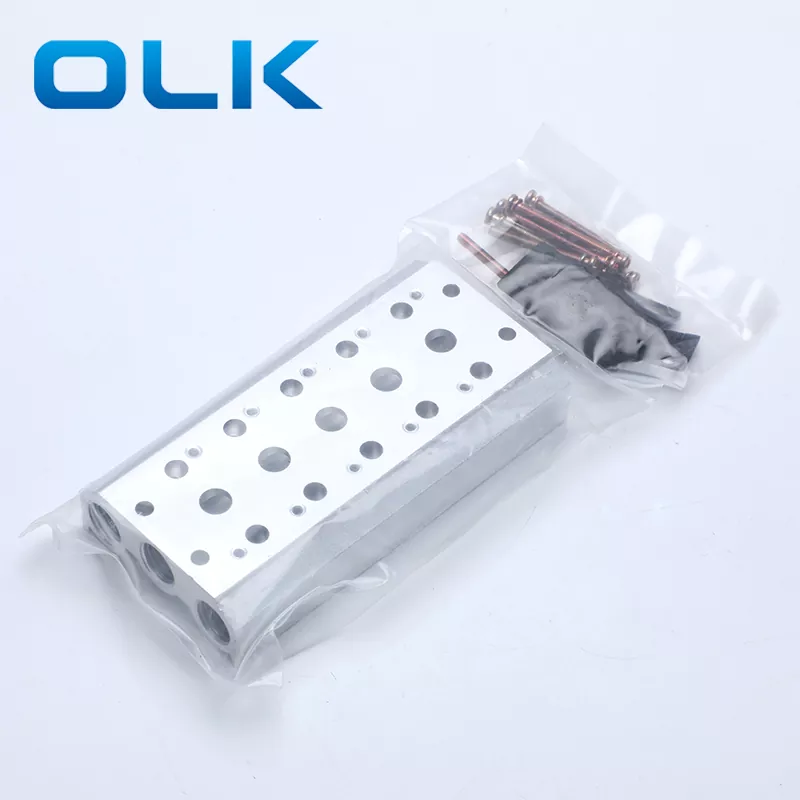

I kit valvole a solenoide da 1,3 V-Manifold contengono collettore, tenuta e vite;

2,3 V per solenoid Valvola Colante di piastra in bianco contiene piastra e vite.

3. Quando installa la guarnizione tra la valvola del solenoide pneumatica e la piastra della valvola, la parte sporgente deve essere installata rivolta verso il basso per evitare perdite d'aria.

FAQ:

1. Qual è la funzione delle piastre vuote nei gruppi di valvole a solenoide?

Posizioni inutilizzate sigilla: la piastra vuota viene utilizzata per coprire le posizioni riservate nel collettore della valvola in cui non è attualmente installata alcuna valvola del solenoide, prevenendo la perdita d'aria e l'ingresso di polvere o detriti. Garantisce la tensione complessiva del gruppo valvola. La piastra vuota consente una facile espansione o riconfinizione futura senza la necessità di sostituire l'intero collettore, riducendo i costi di manutenzione. In alcuni casi, la piastra vuota può anche essere utilizzata per isolare i canali specifici per la sicurezza o quando una sezione del sistema non è temporaneamente in uso.

2. Quali sono i tipi di tubazioni della valvola del collettore 4V 4V

Una singola valvola pneumatica o una vano di base della valvola del solenoide, ci sono due tipi di tubazioni con tubi esterni: tubazioni dirette e tubazioni di base.
