Interruttore magnetico cilindro

OLK Pneumatic è uno dei produttori e dei fornitori di interruttori magnetici a cilindri professionisti in Cina. I nostri prodotti hanno in magazzino di fabbrica, benvenuti da noi interruttore magnetico all'ingrosso.

Invia richiesta

Descrizione del prodotto

L'interruttore magnetico del cilindro viene utilizzato per rilevare la posizione della corsa del cilindro dell'aria, non è necessario per le valvole di controllo della macchina o gli interruttori della corsa e le loro staffe di montaggio su entrambe le estremità della corsa e senza la necessità di blocchi di collisione all'estremità dell'asta del pistone, rendendolo facile da usare e compatto nella struttura. Affidabilità elevata, lunga durata, a basso costo e tempo di risposta a interruttore corto, quindi è stato ampiamente utilizzato.

OLK suggerisce quando si utilizza, è importante notare che l'interruttore magnetico del cilindro non deve essere installato vicino a dispositivi con forti campi magnetici. Quando due cilindri pneumatici dotati di interruttori magnetici si muovono in parallelo, per prevenire l'interferenza magnetica, la distanza dovrebbe essere maggiore di 40 mm. È necessario verificare regolarmente se la posizione dell'interruttore magnetico è offset.

Caratteristiche dell'interruttore di induzione magnetica

· Sensimento intelligente

· Stabilità magnetica, induzione sensibile

· Facile da installare, può essere installato in qualsiasi posizione lungo la corsa del cilindro

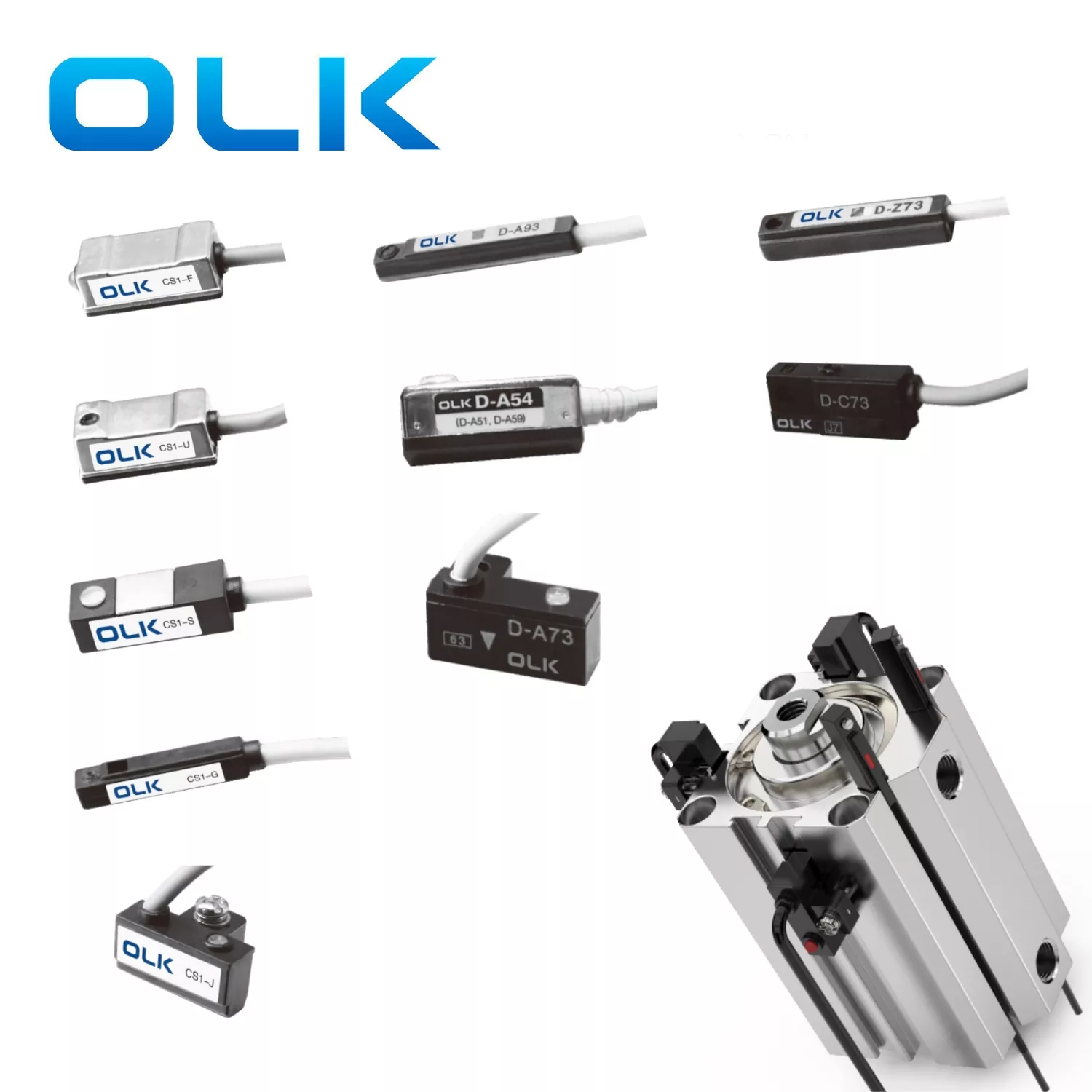

Modello	CS1-F	Cs1-in	CS1-J	CS1-S	CS1-G	D-A93	D-A73	D-Z73	D-A54
Cilindri applicabili	SC/MAL/MA	SC/MAL/MA	SDA/TDA/TN	Malvagio/mio	SDA (groove)	Su (SMC)	CQ2B (SMC)	CXS (SMC)
Metodo di installazione	Cravatte/cinture ad anello	Cravatte/cinture ad anello	Traccia	Annullato	Traccia	Traccia	Traccia	Traccia	Traccia
Foto
Diagramma dell'applicazione del cilindro
Diagramma della dimensione del contorno
Tipo di commutazione	SPST normalmente aperto	SPST normalmente aperto	SPST normalmente aperto	SPST normalmente aperto	SPST normalmente aperto	SPST normalmente aperto	SPST normalmente aperto	SPST normalmente aperto	SPST normalmente aperto
Tipo di rilevamento	Switch Reed con contatto	Switch Reed con contatto	Switch Reed con contatto	Switch Reed con contatto	Switch Reed con contatto	Switch Reed con contatto	Switch Reed con contatto	Switch Reed con contatto	Switch Reed con contatto
Tensione operativa	5–240 V DC/AC	5–240 V DC/AC	5–240 V DC/AC	5–240 V DC/AC	5–240 V DC/AC	5–240 V DC/AC	5–240 V DC/AC	5–240 V DC/AC	5–240 V DC/AC
Corrente di commutazione massima	100Ma (max)	100Ma (max)	100Ma (max)	100Ma (max)	100Ma (max)	100Ma (max)	100Ma (max)	100Ma (max)	100Ma (max)
Capacità di contatto massima	10w (max)	10w (max)	10w (max)	10w (max)	10w (max)	10w (max)	10w (max)	10w (max)	10w (max)
Consumo di energia interno	Nessuno	Nessuno	Nessuno	Nessuno	Nessuno	Nessuno	Nessuno	Nessuno	Nessuno
Caduta di tensione	Max 2,5 V @ 10Ma DC	Max 2,5v @ 100Ma DC	Max 2,5v @ 100Ma DC	Max 2,5 V @ 10Ma DC	Max 2,5 V @ 10Ma DC	Max 2,5v @ 40Ma DC	Max 2,5 V @ 10Ma DC	Max 2,5v @ 40Ma DC	Max 2,5v @ 40Ma DC
Corrente di perdita						Max 10w		Max 10w	Max 10w
Luce indicatore	LED rosso	LED rosso	LED rosso	LED rosso	LED rosso	LED rosso	LED rosso	LED rosso	LED rosso
Cavo	2,8φ, 2C, PVC resistente all'olio grigio	2,8φ, 2C, PVC resistente all'olio grigio	2,8φ, 2C, PVC resistente all'olio grigio	2,8φ, 2C, PVC resistente all'olio grigio	2,8φ, 2C, PVC resistente all'olio grigio	2,8φ, 2C, PVC resistente all'olio grigio	2,8φ, 2C, PVC resistente all'olio grigio	2,8φ, 2C, PVC resistente all'olio grigio	2,8φ, 2C, PVC resistente all'olio grigio
Sensibilità					60 Gauss	60 Gauss	60 Gauss	60 Gauss	60 Gauss
Frequenza di commutazione massima	200Hz	200Hz	200Hz	200Hz	-	–	-	–	-
Temperatura operativa	–	–	–	–	–	–	–	–	–
Resistenza agli shock	30g	30g	30g	30g	30g	30g	30g	30g	30g
Resistenza alle vibrazioni	–	–	–	–	–	–	–	–	–
Grado di protezione	–	–	–	–	–	–	–	–	–
Circuito protettivo	Nessuno	Nessuno	Nessuno	Nessuno	Nessuno	Nessuno	Nessuno	Nessuno	Nessuno

Accessori per interruttori magnetici

Modello	Su-10	Su-12	Su-15	Su-16	Su-18	TCS1-F
Cilindri applicabili	Su32	Su32/40/50	Suo	SU80/100/12		Fascia
Metodo di installazione	Traccia	Traccia	Traccia	Traccia	Traccia	Vite
Unità	PC	PC	PC	PC	PC	PC

Accessori per interruttori magnetici-cravatte con zip in acciaio smusso

Modello	Ma-16	MA-20	MA-25	MA-32	MA-40	MAL-16	MAL-20	MAL-25	MAL-32	MAL-40
Unità	PC	PC	PC	PC	PC	PC	PC	PC	PC	PC

Metodo di installazione dell'interruttore magnetico del cilindro dell'aria:

1: fissare con cravatte con zip in acciaio inossidabile

2: fissato sull'asta di tiro

3: installare direttamente dallo slot di installazione

4: installazione ferroviaria

Precauzioni per interruttori magnetici

· Non cortocircuire gli interruttori a 2 fili.

Gli interruttori magnetici a 2 fili hanno una resistenza molto bassa. Collegarli direttamente alla potenza può causare un cortocircuito e bruciare l'interruttore.

· Controllare la polarità del cablaggio.

Gli interruttori a 2 fili devono essere collegati con la polarità corretta. Il cablaggio invertito può causare l'accensione della luce del segnale.

Gli interruttori a 3 fili devono anche essere cablati correttamente o possono essere danneggiati.

· Non connettersi direttamente a grandi carichi induttivi.

Grandi carichi come motori o grandi valvole a solenoide possono causare la corrente di aumento e distruggere l'interruttore. Assicurarsi che la tensione e la corrente siano stabili e pulite.

· Evita campi magnetici forti e chip di metallo.

Questi possono ridurre la sensibilità e causare falsi segnali o fallimenti. Per forti ambienti magnetici, utilizzare speciali interruttori magnetici progettati per quell'uso.

· Non utilizzare in ambienti difficili.

La testa del sensore è realizzata in resina. Evita acqua, sostanze chimiche o acqua di mare, che possono farla rompere o gonfiare.

· Gestire con cura.

Gli interruttori magnetici sono fragili. Evitare impatti, trazione o gestione approssimativa durante lo stoccaggio, il trasporto e l'installazione.

· Corrente di perdita in interruttori elettronici a 2 fili.

Questi interruttori hanno una piccola corrente di perdita. Assicurarsi che la corrente iniziale del carico sia superiore alla corrente di perdita per evitare falsi segnali. Gli interruttori a 3 fili hanno perdite più basse o utilizzare interruttori meccanici senza perdite.

· Per altre condizioni speciali, consultare prima dell'uso.

Contatta la squadra OLK per evitare danni o perdite da un uso improprio.

FAQ:

Come viene utilizzato un interruttore magnetico?

Gli interruttori magnetici possono essere utilizzati in combinazione con PLC, relè e altri controller per trasmettere segnali.

Quali sono le precauzioni per gli interruttori magnetici?

Non cortocircuitare direttamente l'alimentazione alimentare quando si utilizzano interruttori magnetici.

Che cos'è un interruttore magnetico senza contatto?

Un interruttore magnetico non contatto funziona in modo diverso da un tipo di contatto. Utilizza componenti elettronici per rilevare magneti, anziché parti meccaniche come gli interruttori di canna. Ecco perché è anche chiamato interruttore magnetico a stato solido o elettronico. Ha una migliore resistenza allo shock e alle vibrazioni e la sua durata è quasi permanente.

Confronto di due metodi di rilevamento della posizione per i cilindri
Modo di rilevamento		caratteristica

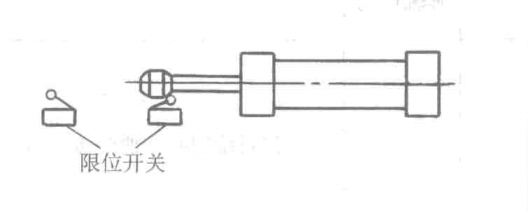

Interruttore di limite: gli interruttori di limite sono installati con blocchi di collisione davanti all'asta del pistone. Nel tipo di interruttore di limite, i blocchi di collisione sono installati sull'asta del pistone e gli interruttori di limite (come interruttori di viaggio e valvole direzionali di controllo meccanico) sono installati su entrambe le estremità della corsa di movimento dell'asta del pistone per rilevare la corsa del movimento del pistone. È un interruttore di contatto.		1) Il carico di lavoro di progettazione, installazione, debug e manutenzione è grande. 2) Lo spazio di installazione è grande 3) Il costo è alto. 4) Se usato in modo improprio, la durata della vita è breve. 5) Non influenzato dai campi magnetici

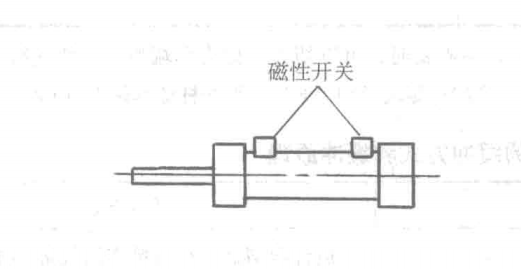

Interruttore magnetico: il tipo di interruttore magnetico consente di installare due interruttori magnetici direttamente in diverse posizioni sul corpo del cilindro per rilevare la corsa di movimento del cilindro dell'aria. È un interruttore senza contatto.		1) Tempo di progettazione e installazione notevolmente risparmiati, facile da debug 2) Piccolo spazio di installazione 3) Il costo è notevolmente ridotto, con meno allegati. 4) Ha un'elevata affidabilità, una lunga durata e una buona ripetibilità delle posizioni di azione. Non vi è alcun problema di danno da impatto meccanico e ha una forte polvere, acqua e capacità di resistenza all'olio. 5) È facile ottenere il controllo elettrico dell'articolazione pneumatica 6) Le misure anti magnetiche dovrebbero essere prese in forti campi magnetici
