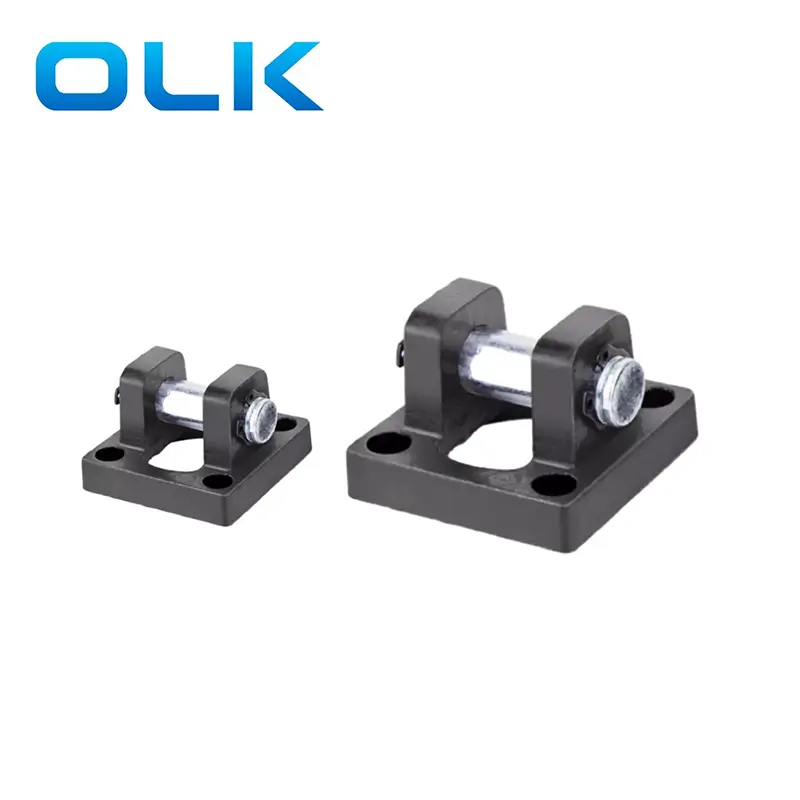

Olk Pneumatic Company Double Ear Monte posteriore Monte CB Fantasca per montaggio per la serie SC Serie Pneumatica. Sistemi di frequente motion.CB Fancelletta di montaggio per la borse idoneo per cilindri pneumatici a dimensioni medio-grandi, carichi di servizio pesante o applicazioni dinamiche.
Staffa di montaggio CB Cords Ampiamente utilizzata nelle attrezzature di stampa, macchinari alimentari, linee di imballaggio e altri dispositivi che richiedono connessioni galleggianti all'estremità mobile.
|

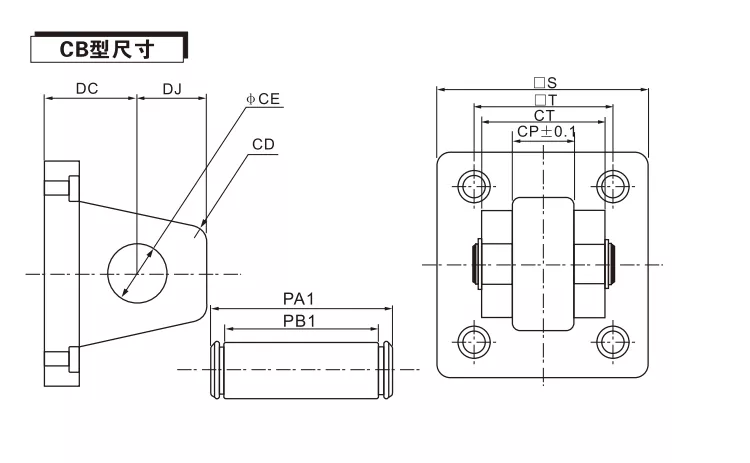

Codice / diametro del foro |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
Cc |
19 |
19 |
19 |
19 |
32 |
32 |
50 |
55 |
60 |
|
CD. |
5 |
5 |
3 |
3 |
8 |
8 |
8 |
9 |
9 |
|
Ce |
12 |
14 |
14 |
14 |
20 |
20 |
25 |
30 |
30 |
|
CJ |
13 |
13 |
15 |
15 |
21 |
21 |
31 |
35.5 |
36 |
|
Cp |
16.3 |
20.3 |
20.3 |
20.3 |
32.3 |
32.3 |
70 |
90 |
90 |
|
Ct |
32 |
44 |
52 |
52 |
64 |
64 |
130 |
170 |
170 |
|
PA1 |
41 |
51.8 |
60.3 |
60.3 |
73.8 |
73.8 |
139 |
181 |
181 |
|
PB1 |
33.5 |
45.5 |
54 |
54 |
65.5 |
65.5 |
131.5 |
171.5 |
171.5 |
|
S |
48 |
50 |
62 |
75 |
94 |
112 |
140 |
180 |
220 |
|
T |
33 |
37 |
47 |
56 |
70 |
84 |
110 |
140 |
175 |
Quale cilindro pneumatico può essere utilizzato sulla staffa di montaggio CB Cugger?
La posizione di installazione dei quattro fori filettati è fissata e può essere utilizzata solo per i cilindri SC,

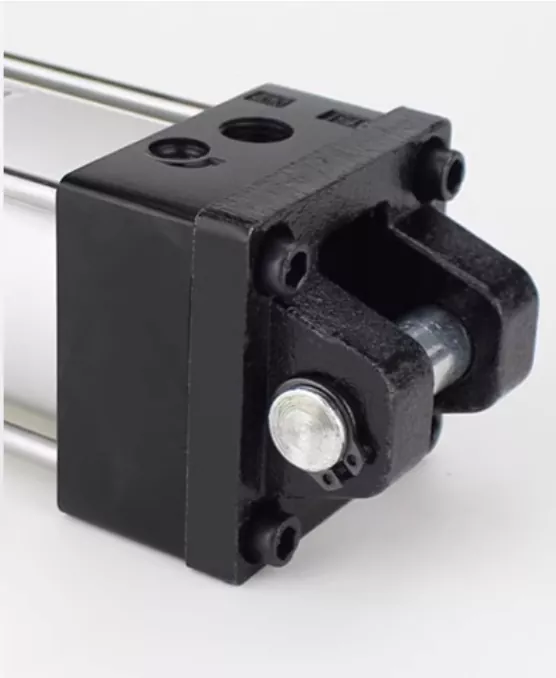

Come installare il supporto per la borse del cilindro CB sul cilindro SC?
Allinea quattro viti con i quattro fori filettati nella parte inferiore del cilindro SC, fissa le loro posizioni con viti e infine serrare ogni foro filettato in sequenza
Qual è la differenza tra CA e CB?
CA Clevis è Single Clevis, CB Clevis è Double Clevis.
La staffa di montaggio CB Clevis include viti?
Specifiche diverse del supporto per le borse del cilindro CB utilizzano viti diverse. Consultare le vendite per richieste e quotazioni specifiche
