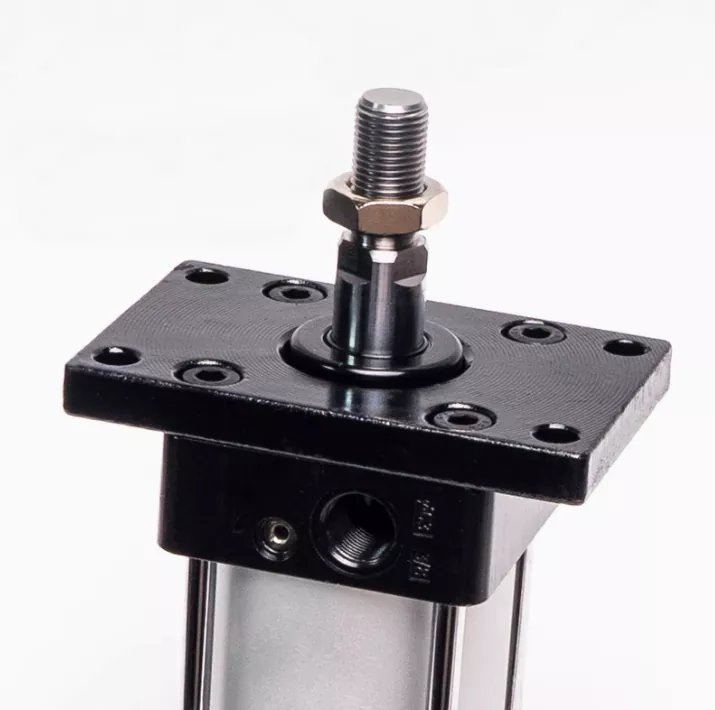

Il supporto della flangia FA è una staffa di montaggio anteriore utilizzata per i cilindri pneumatici standard della serie SC. Fix il corpo del cilindro in modo che il movimento del carico e la direzione del movimento del pistone siano sullo stesso asse o parallelo.

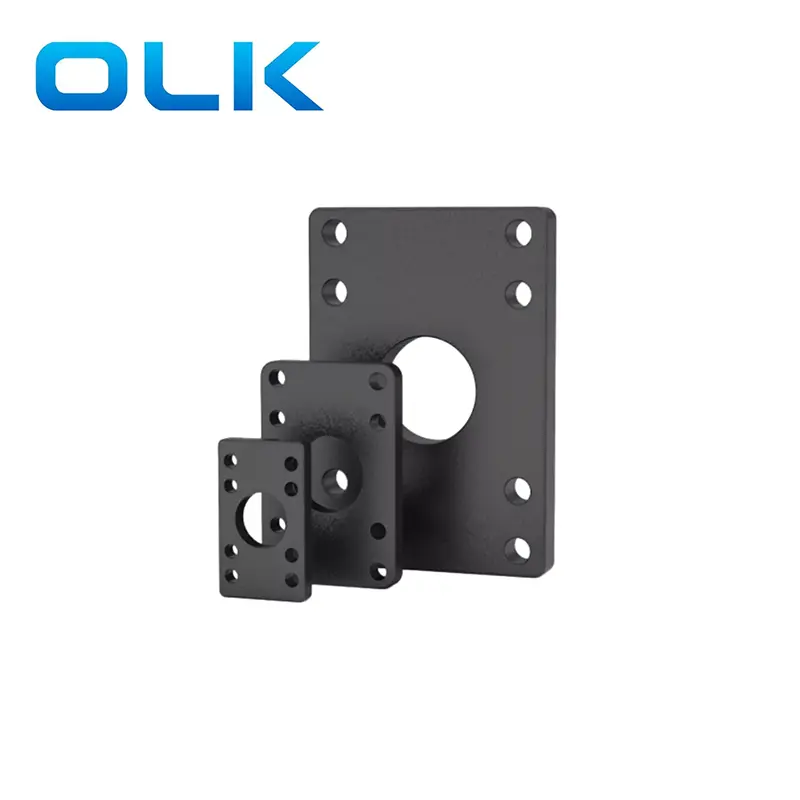

Il supporto della flangia FA è un piatto rettangolo nero con fori di montaggio, che consentono al cilindro pneumatico della serie SC fissati in modo sicuro alla macchina e alla superficie dall'estremità non ross. Concorre con ISO 15552 o ISO 6431 CILINDRO CHILINA AMBIETTI.
Applicazione: a causa dell'idoneità della staffa del cilindro della flangia FA-FRONT per l'installazione di apparecchiature con staffe o bracci robotici nella parte anteriore e di solito sullo stesso piano dei fori di installazione delle macchine automatiche. Quindi ci sono diversi scenari di applicazione tipici come segue
Macchine per l'imballaggio: movimenti lineari a posizione fissa con controllo preciso della corsa.
Attrezzatura di automazione: montaggio stabile per cilindri in posizionamento verticale o orizzontale.
Gestione del materiale: utilizzato nei dispositivi in cui il cilindro deve essere bullonato in modo sicuro.
Stazioni di lavorazione: per premere, spingere o immergere azioni che richiedono zero movimenti laterali.
Test impianti e unità di controllo: dove il posizionamento del cilindro rigido è essenziale per la ripetibilità.
|
Sc |
63 |
X |
50 |
- |
S |
- |
FA |
|
Cilindro di pneumacit standard in serie SC |
Dimensione del foro |
|
colpo |
|
S ： magnetico |
|
FA: testata cilindri con flangia |
|
|
|
|
|
|
Vuoto: non |
|
|
|

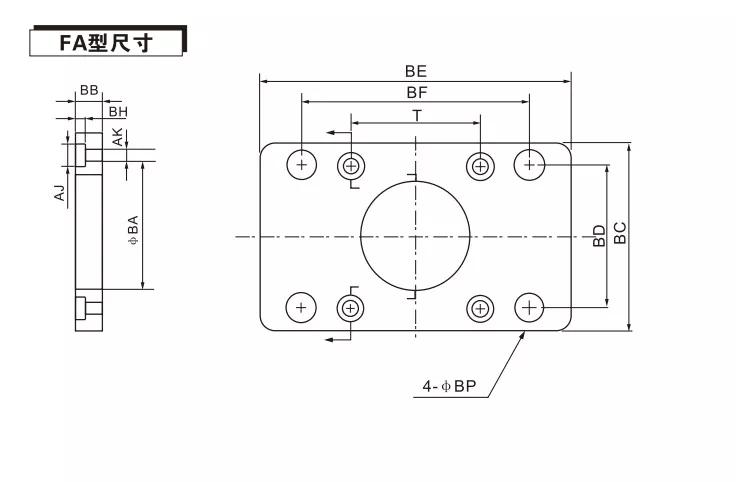

Codice / diametro del foro |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
Ba |
28.3 |
32.3 |
38.3 |
38.3 |
47.3 |
47.3 |
60.3 |
65.3 |
75.3 |
|
BB |
10 |
10 |
10 |
12 |
16 |
16 |
20 |
20 |
25 |
|
A.C |
47 |
52 |
65 |
76 |
95 |
115 |
140 |
180 |
220 |
|
Bd |
33 |
36 |
47 |
56 |
70 |
84 |
90 |
115 |
135 |
|
ESSERE |
72 |
84 |
104 |
116 |
143 |
162 |
224 |
280 |
320 |
|
Bf |
58 |
70 |
86 |
98 |
119 |
138 |
180 |
230 |
270 |
|
Bh |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
8 |
8 |
12 |
|
AJ |
10.5 |
10.5 |
10.5 |
13.5 |
16.6 |
16.6 |
19 |
25 |
25 |
|
E |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
13 |
17 |
17 |
|
BP |
7 |
7 |
9 |
9 |
11 |
11 |
16 |
18 |
22 |
|
T |
33 |
37 |
47 |
56 |
70 |
84 |
110 |
140 |
175 |
La staffa del cilindro della flangia anteriore FA può essere abbinata ad altri cilindri per l'uso?
I fori di installazione di diversi cilindri hanno posizioni diverse e dovrebbe essere utilizzata piastre di flangia FA corrispondenti. Questa piastra flangia della serie FA può essere utilizzata solo con cilindri standard della serie SC.
Whtats il diverso con il supporto della flangia OLK FA e la flangia posteriore FB？
Flangia anteriore FA: collegare l'estremità anteriore del cilindro all'apparecchiatura, con l'asta del pistone rivolta verso l'esterno durante l'installazione. Utilizzato comunemente negli scenari di push-end e caricamento delle attrezzature.
FB Flange posteriore: collegare l'estremità posteriore del cilindro all'apparecchiatura e nascondere il corpo del cilindro dietro la staffa. Adatto a situazioni in cui il corpo del cilindro deve essere fissato e la sua posizione mantenuta.
