Staffa TCTC-M

Model:TC32

Come produzione professionale di staffa TC/TC-M, puoi essere certo di acquistare staffa TC/TC-M dalla nostra fabbrica e OLK ti offrirà il miglior servizio post-vendita e la consegna tempestiva. La staffa di installazione standard OLK per la staffa TC/TC-M di oscillazione centrale è realizzata con stampaggio a iniezione di ferro ad alta resistenza e la superficie è rivestita con tecnologia di zinco nero, che non è facile da arrugginire ed è resistente alla corrosione. La staffa TC/TC-M è generalmente installata nella posizione centrale del cilindro pneumatico e la staffa di montaggio TC può essere fissata in qualsiasi posizione. Il cilindro dell'aria può oscillare attorno all'asse dell'orecchio medio, che è adatto per cilindri di dimensioni lunghe. Il design della staffa di installazione per TC e TC-M è strutturalmente stabile, assicurarsi che il cilindro dell'aria non si scuoterà durante il movimento alternativo ad alta velocità.

Invia richiesta

Descrizione del prodotto

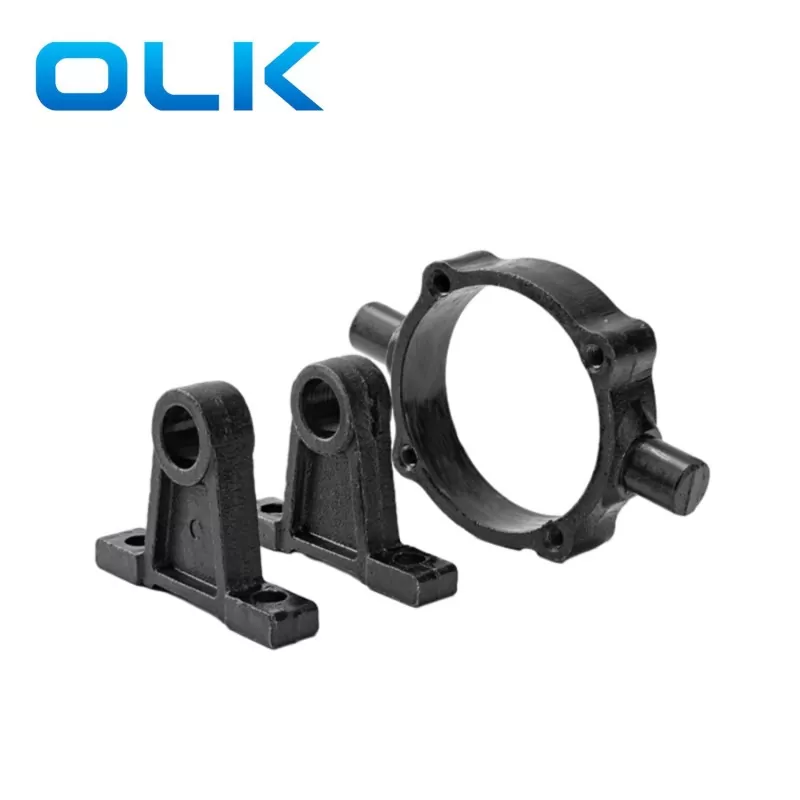

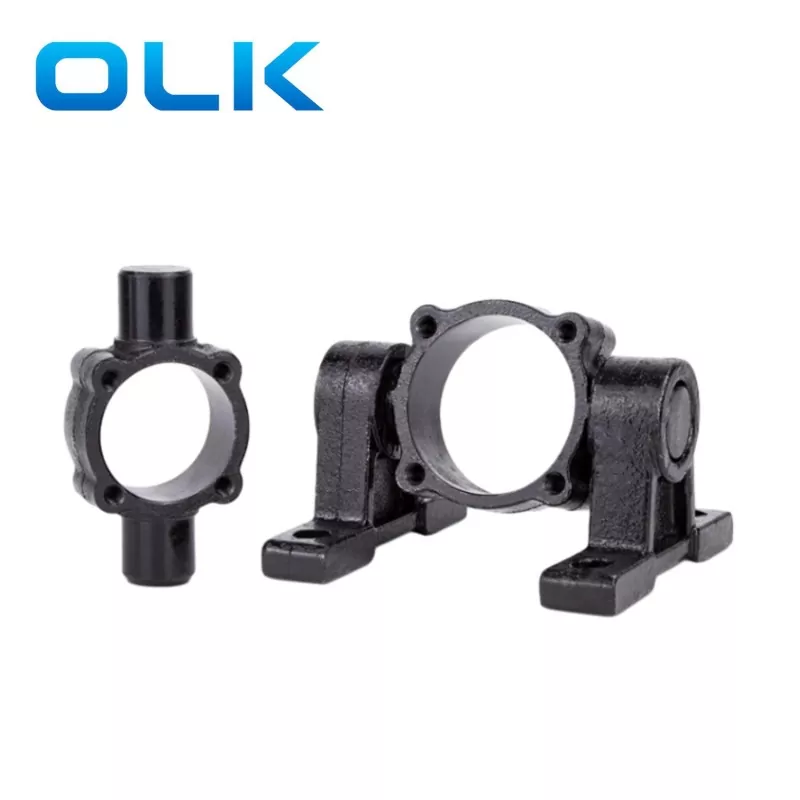

Rispetto alla staffa TC, la staffa di montaggio TC-M ha due basi di montaggio aggiuntive e la struttura della staffa TC-M è più robusta, adatta per applicazioni con frequenza operativa ad alta cilindro o alta forza motrice.

Sia l'oscillazione della staffa di montaggio TC che TC-M hanno caratteristiche di rotazione a 360 °. TC/TC-M può eseguire movimenti del braccio di bilanciere verticali e regolare il grado di libertà di movimento del cilindro dell'aria, abito per scenari di lavoro come attrezzature di imballaggio, sistemi di smistamento, apparecchiature di montaggio, ecc.

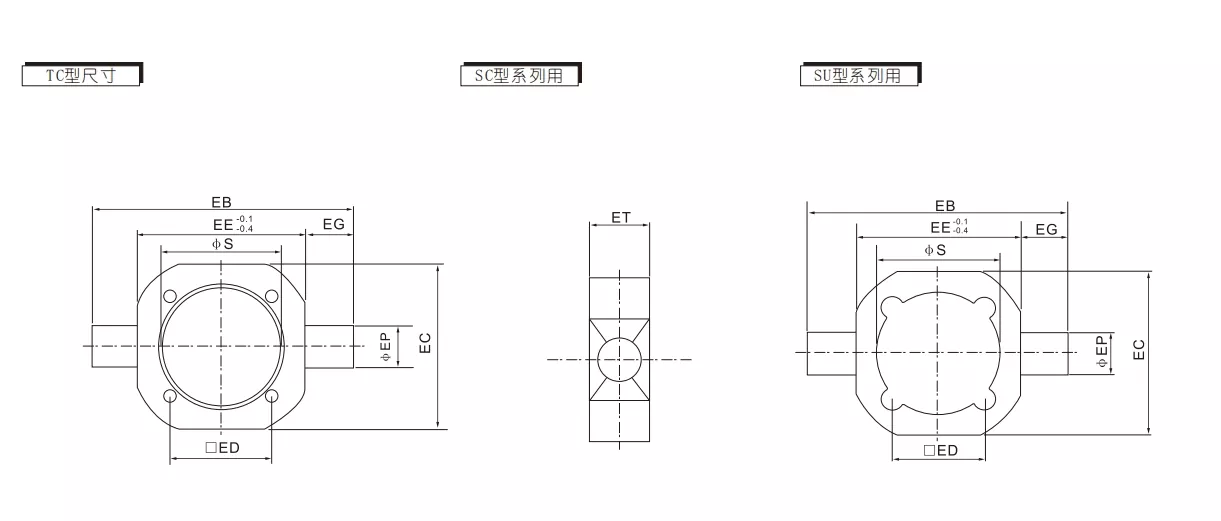

Dati della dimensione esterna della staffa TC

Codice / diametro del foro	Eb	EC	Ed	Di	PER ESEMPIO	Ep	ET	S
40	113	63	37	63	25	25	30	45.5
50	126	76	47	76	25	25	30	55.5
63	138	88	56	88	25	25	30	68.5
80	164	114	70	114	25	25	35	87.5
100	182	132	84	132	25	25	40	107.5
125	210	153	110	155	24	30	40	134
160	270	199	140	199	35.5	32	44	172
200	320	245	175	245	37	32	50	218

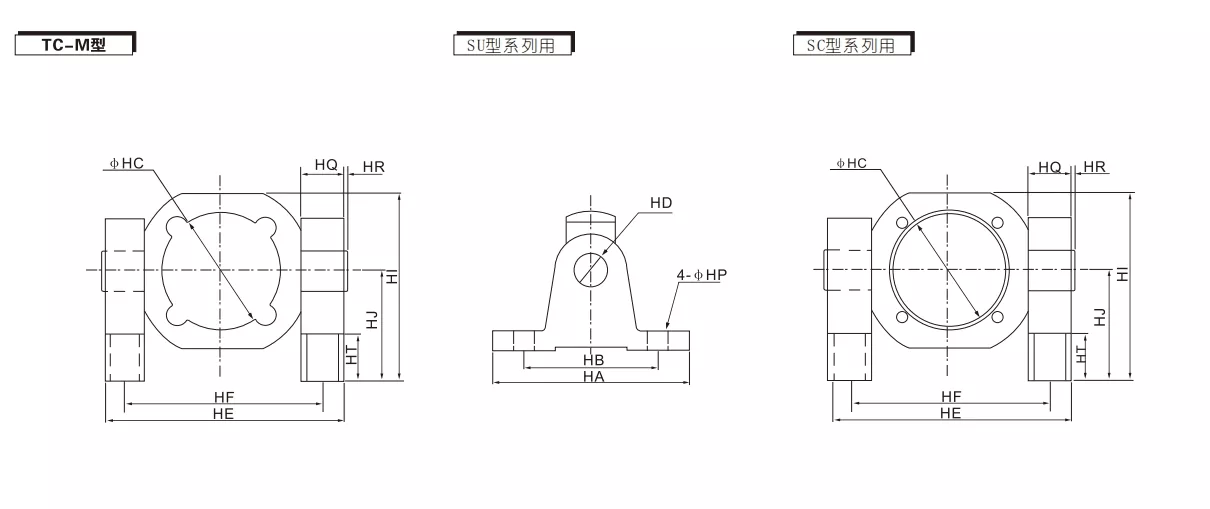

Dati della dimensione esterna staffa TC-M

Codice / diametro del foro	Ah	Hb	HC	HD	LUI	Hf	CIAO	HJ	Quartier generale	Hr	Ht	HP
40	110	80	45.5	22	109	86	81.5	50	23	2	12	12
50	110	80	45.5	22	122	99	88	50	23	2	12	12
63	110	80	68.5	22	134	111	94	50	23	2	12	12
80	120	85	87.5	22	160	137	127	70	23	2	14	14
100	120	85	107.5	22	178	155	136	70	23	2	14	14

FAQ:

Qual è la differenza tra le staffe di installazione TC e TC-M?

Fancellet TC: di solito una staffa di installazione standard, adatta alle esigenze di installazione generale.

Staffa TC-M: progettato come una staffa di installazione migliorata, può essere più adatto per ambienti di installazione specifici o fornire un supporto più stabile.

Quali sono i materiali per la staffa TC?

Il materiale di Olk Brand TC Bracket è il ferro.

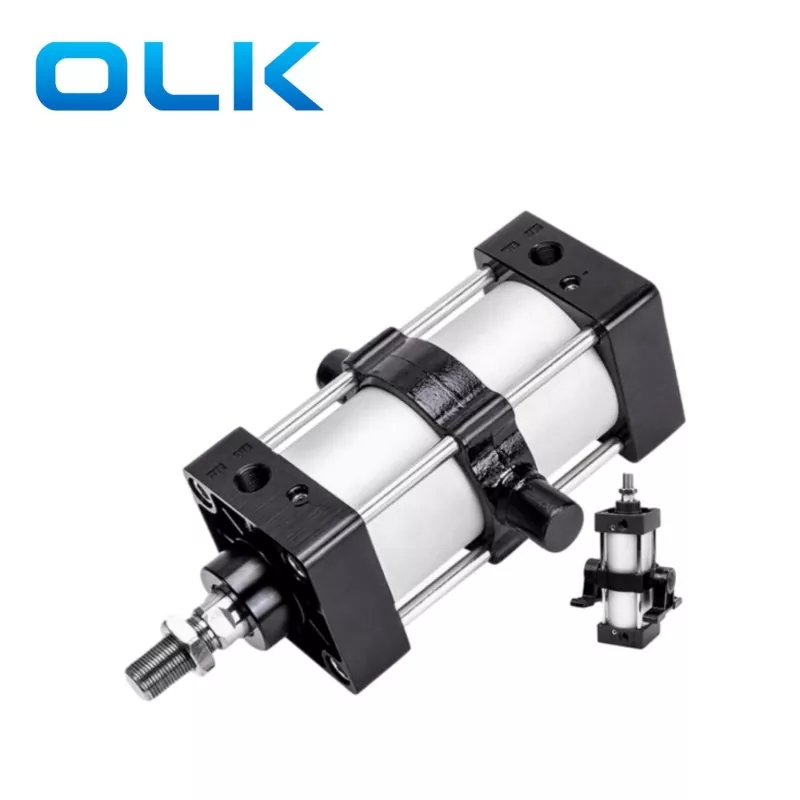

A quale cilindro è la tuta da staffa TC/TC-M?

TC Stuffa di montaggio per il cilindro pneumatico SC.
