L'elettrovalvola VF5000 a 5/2 vie e 5/3 vie è del tipo con connessione diretta. Il foro della bobina è appositamente lavorato per ridurre al minimo l'attrito, ridurre la pressione di avvio e prolungare la durata. Grazie alla dimensione della porta di grandi dimensioni, la valvola fornisce un flusso d'aria maggiore, rendendola ideale per il funzionamento di più attuatori o cilindri di dimensioni medio-grandi. La dimensione della porta della serie VF5000 è 3/8.
La sua struttura modulare supporta l'installazione del collettore, consentendo l'alimentazione dell'aria centralizzata e semplificando le tubazioni. Progettate per applicazioni pneumatiche a flusso elevato, le elettrovalvole serie DS/VF 3000 e 5000 sono comunemente applicate in macchinari industriali e linee di produzione automatizzate.
·Flusso elevato
·Tubazioni / Modulari / Salvaspazio
·Durata di livello industriale
|
Codice d'ordinazione |
||||||
|
VF5 |
130 |
_ |
4 |
G |
B |
02 |
|

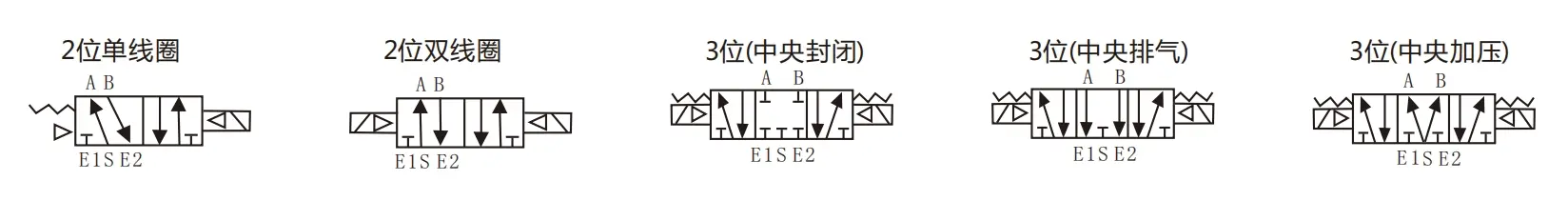

Modello |
tipo di valvola |
|
voltaggio |
tipo di linea |
Manul |
dimensione del porto |
|
Elettrovalvola VF5000 |
130: monosolenoide 5/2 vie |
|
3:110 V CA |
G:tipo di linea |
|
02:PT3/8 |
|
|
230: valvola bistabile 5/2 vie |
|
4:220 V CA |
D: Tipo Din |
|
|
|
|
330C: valvola doppio solenoide 5/3 vie centro chiuso |
|
5:24 V CC |
DZ:DZ con luce |
|
|
|
|
430E: valvola a doppio solenoide, centro di scarico a 5/3 vie |
|
6:12 V CC |
|
|
|
|
|
530P: elettrovalvola doppia 5/3 vie centri in pressione |
|
|
|
|
|
|
Specifiche comuni |
|
|
Mezzo di lavoro |
Aria |
|
Temperatura di lavoro |
0-50℃ |
|
Lubrificazione |
Non c'è bisogno |
|
Sostituzione manuale |
Tipo con bloccaggio a cacciavite |
|
Resistenza agli urti/vibrazioni |
30G/5G (8,3-2000 Hz) |
|
Allegato |
Antipolvere |
|
Modello |
posizione |
bobina |
kgf/cm² (MPa) |
Tempo di risposta (SM) |
Massimo. Frequenza operativa |
dimensione del porto |
Area della sezione trasversale effettiva mm²(CV) |
kgf |
|

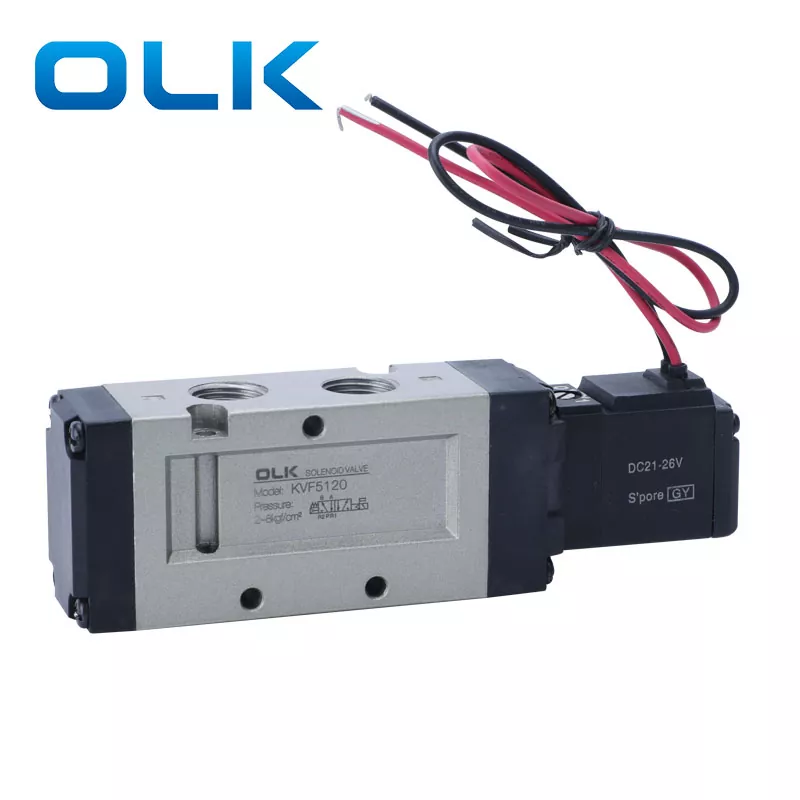

VF5120-□△B-02 |
2 posizione |
singola azione |
1,5~9(0,15~0,8) |
≤30 ms |
5 |
PT3/8 |
45(2,5) |
0.38 |
|

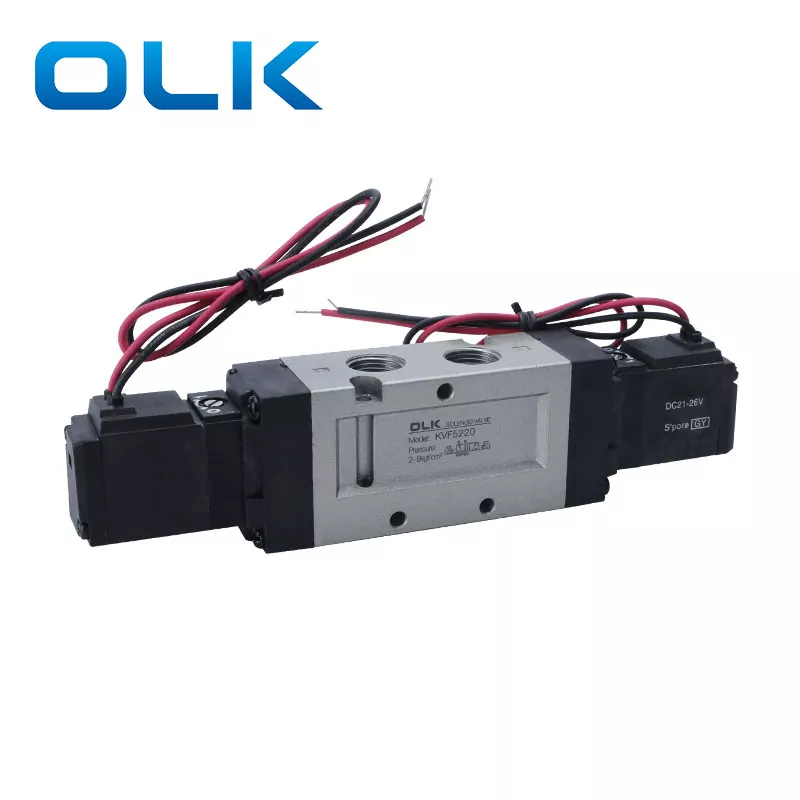

VF5220-□△B-02 |
2 posizione |
doppia azione |
1~9(0,1~0,9) |
≤30 ms |
5 |
PT3/8 |
45(2,5) |
0.45 |
|
VF5320-□△B-02 |
3 posizioni |
valvola doppio solenoide 5/3 vie centro chiuso |
1~9(0,1~0,9) |
≤50 ms |
3 |
PT3/8 |
36(2) |
0.53 |
|

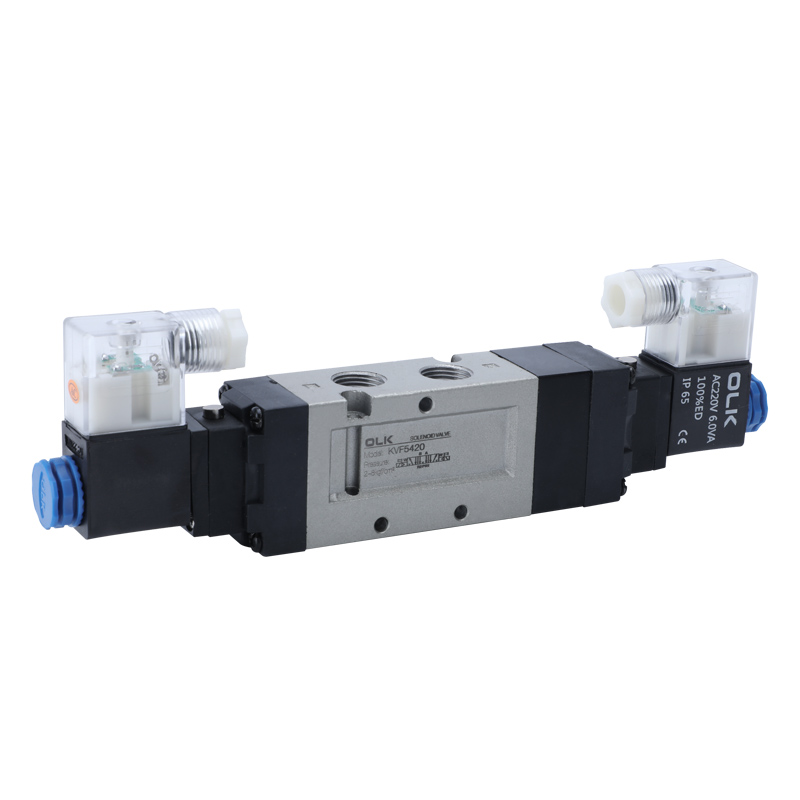

VF5420-□△B-02 |
3 posizioni |
centro di scarico con valvola a doppio solenoide 5/3 vie |
1~9(0,1~0,9) |
≤50 ms |
3 |
PT3/8 |
41.4(2.3) |
0.53 |
|
VF5520-□△B-02 |
3 posizioni |
doppia elettrovalvola 5/3 vie centri in pressione |
1~9(0,1~0,9) |
≤50 ms |
3 |
PT3/8 |
36(2) |
0.53 |
Quale modello può sostituire il DS3000/VF3000?
DS3000 può sostituire TPC in Corea con la stessa funzione e VF 3000 può sostituire SMC in Giappone con la stessa funzione
Qual è il diametro dell'ugello dell'elettrovalvola a 5 vie DS5000/VF5000?
Il foro filettato DS5000/VF5000 è PT3/8
