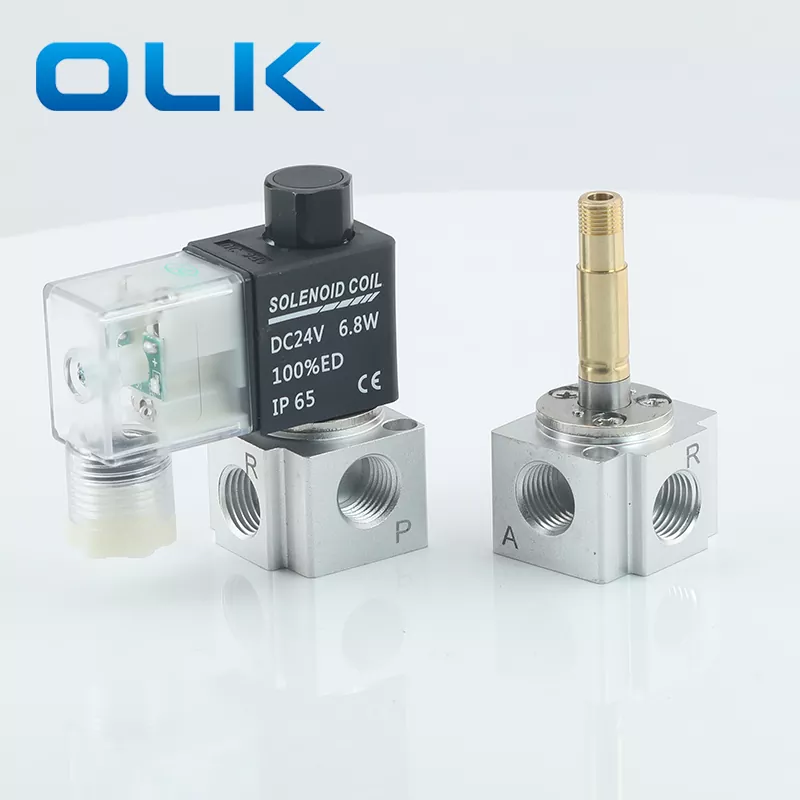

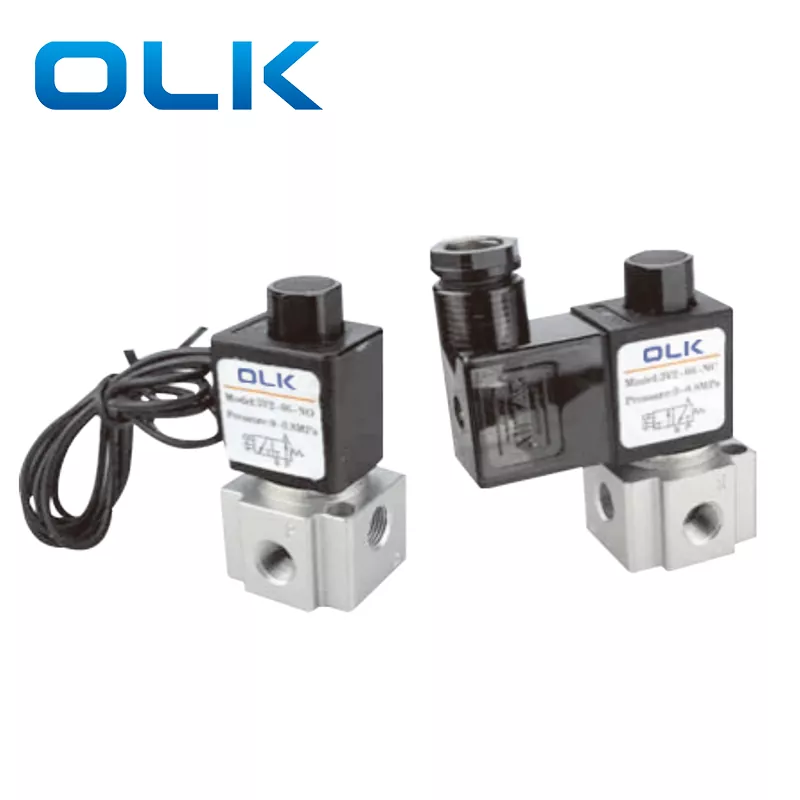

L'elettrovalvola 3V2 è piccola, leggera e facile da installare. Il suo corpo è realizzato in robusto alluminio, che resiste alla ruggine e ai danni. La valvola utilizza una bobina solenoide affidabile con opzioni per alimentazione DC12V, DC24V, AC110V o AC220V.
Questa elettrovalvola 3V2 di marca OLK funziona bene per il controllo dell'aria a flusso medio. Cambia rapidamente, consuma poca energia e dura a lungo. Può essere normalmente chiuso (NC), normalmente aperto (NO) o doppio solenoide. Viene spesso utilizzato nelle linee di automazione, nelle macchine confezionatrici, nelle macchine da stampa e nelle macchine alimentari. Le sue dimensioni ridotte lo rendono perfetto per gli spazi ristretti.
1. Struttura ad azione diretta con commutazione sensibile.

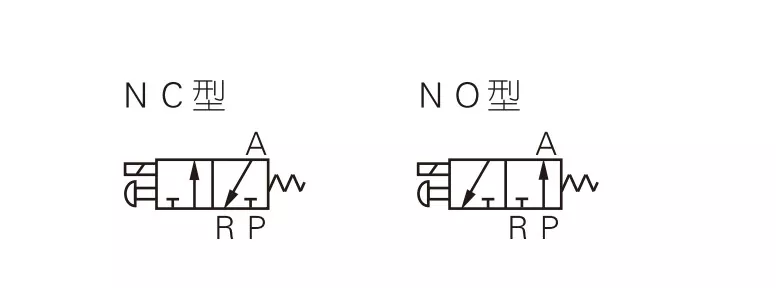

2. Disponibili tipi normalmente chiusi (NC) e normalmente aperti (NO).
3. Design di intercettazione coassiale per una buona tenuta e un flusso elevato.
4. Nessuna lubrificazione richiesta.
5. Dotato di un comando manuale per una facile installazione e test.
6. Sono disponibili diverse opzioni di tensione standard.
|
Codice d'ordinazione |
||||||||
|
3V |
2 |
- |
08 |
NC |
A |
|
|
|
|
Modello |
Codice |
|
Dimensione della porta |
Tipo di recitazione |
Voltaggio standard |
Ingresso elettrico |
Tipo di filo |
|
|
3V:2 posizioni a 3 vie |
Serie 2:2 |
|
06:G1/8 |
NC:normalmente chiuso |
R: AC220V |
Vuoto: il TUO tipo |
Vuoto: G |
|
|
|
|
|
08:G1/4 |
NO:normalmente aperto |
B: CC 24 V |
Non richiesto |
T:NPT |
|
|
|
|
|
|
|
C:AC110V |
|
|
|
|
|
|
|
|
|
E: CA24V |
|
|
|
|
|
|
|
|
|
F: DC12V |
|
|
|
|
Modello |
3V206 |
3V208 |
|
Mezzo di lavoro |
Aria (filtrata con filtro da 40 μm o superiore) |
Aria (filtrata con filtro da 40 μm o superiore) |
|
Tipo di recitazione |
Azione diretta |
|
|
Dimensione della porta |
G1/8 |
G1/4 |
|
Posizione e modo |
2 posizioni 3 vie |
|
|
Area effettiva |
3,2 mm²(Cv = 0,18) |
3,4 mm² (Cv = 0,19) |
|
Lubrificazione |
Non richiesto |
|
|
Intervallo di pressione operativa |
0 ~ 0,8 MPa (0 ~ 114 psi) |
|
|
Pressione di prova |
Série |
|
|
Temperatura operativa (℃) |
-20~70 |
|
|
Materiale del corpo |
Lega di alluminio |
|
|
Voltaggio standard |
AC220V AC110 AC24V DC24V DC12V |
|
Intervallo di tensione |
CA:±15% CC:±10% |
|
Consumo energetico |
CA: 7 VA CC: 7,0 W |
|
Classe di protezione |
IP65(DIN40050) |
|
Grado di isolamento |
Livello B |
|
Tipo di connessione |
Tipo con spina DIN/Tipo di linea |
|
Tempo minimo di eccitazione |
3V3-08 |
|

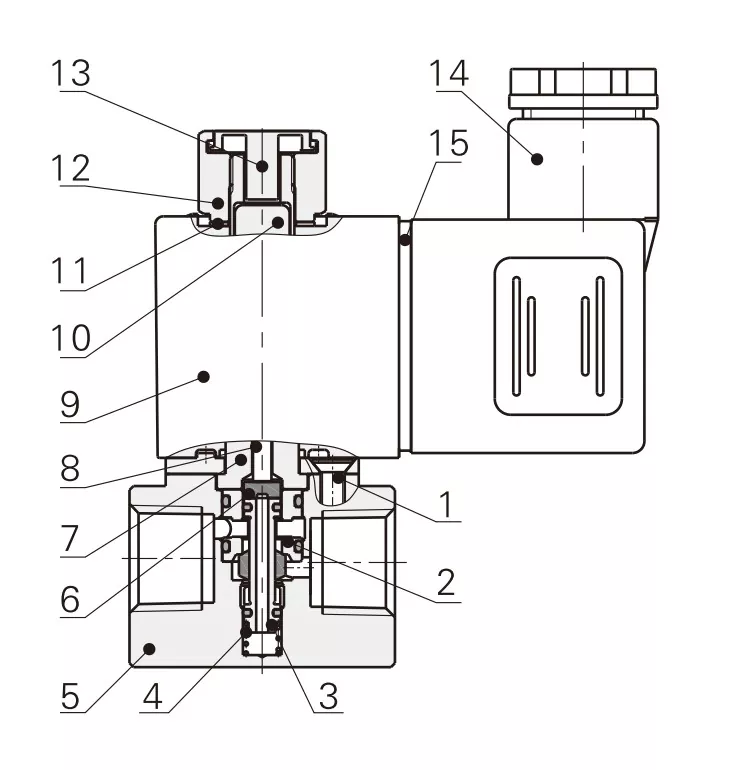

NO. |
Nome |
|
1 |
Vite a testa svasata |
|
2 |
Manicotto distanziatore |
|
3 |
Assemblea principale |
|
4 |
Primavera |
|
5 |
Corpo |
|
6 |
Guarnizione |
|
7 |
Gruppo solenoide |
|
8 |
Asta dello stantuffo |
|
9 |
Bobina |
|
10 |
Nucleo di ferro in movimento |
|
11 |
Rondella fissa |
|
12 |
Dado fisso |
|
13 |
Pulsante manuale |
|
14 |
terminale |
|
15 |
Guarnizione terminale |
|
Articolo |
3V1-M5/3V1-06 |
2V025-06/2V025-08 |
3V2-06/3V2-08 |
3V3-08 |
|
Mezzo di lavoro |
Aria |
Aria, Acqua, Olio |
Aria |
Aria |
|
Stato iniziale: |
NC |
NC/NO |
NA/NC |
NA/NC |
|
Tipo di attuazione |
Azione diretta |
Azione diretta |
Azione diretta |
Azione diretta |
|
Dimensione della porta |
M5;G1/8 |
G1/8;G1/4 |
G1/8;G1/4 |
G1/4 |
|
Posizione e modo |
3 Porte 2 Posizione |
2 Porta 2 Posizione |
3 Porte 2 Posizione |
3 Porte 2 Posizione |
|
Lubrificazione |
Non richiesto |
Non richiesto |
Non richiesto |
Non richiesto |
|
Pressione di esercizio |
0–0,7 MPa |
0–0,7 MPa |
0–0,8 MPa |
0–0,8 MPa |
|
Pressione di prova |
1,2 MPa |
1,5MPa |
1,2 MPa |
1,2 MPa |
|
Dimensione dell'orifizio |
φ1,2 mm |
φ2,5 mm |
Φ3,2 mm/φ3,4 mm |
Φ11 mm(grande flusso d'aria) |
D: Qual è la differenza principale tra l'elettrovalvola 3V2 e 3V3?
A: 3V2: flusso medio, adatto per piccoli sistemi di controllo pneumatico
3V3: flusso elevato, adatto per più cilindri o applicazioni ad alto flusso.
Differenza strutturale: 3V3 ha un corpo più grande e può gestire pressioni e flussi più elevati.
D: Qual è la dimensione dell'orifizio dell'elettrovalvola 3V2?
A: La dimensione dell'orifizio della valvola 3V2-06 è 3,2 mm; la dimensione dell'orifizio della valvola 3V2-06 è 3,4 mm
D: Quali prodotti può sostituire OLK 3V2?
R: OLK 3V2 può sostituire le elettrovalvole della serie AIRTAC 3V2 con la stessa funzione e specifiche simili.
